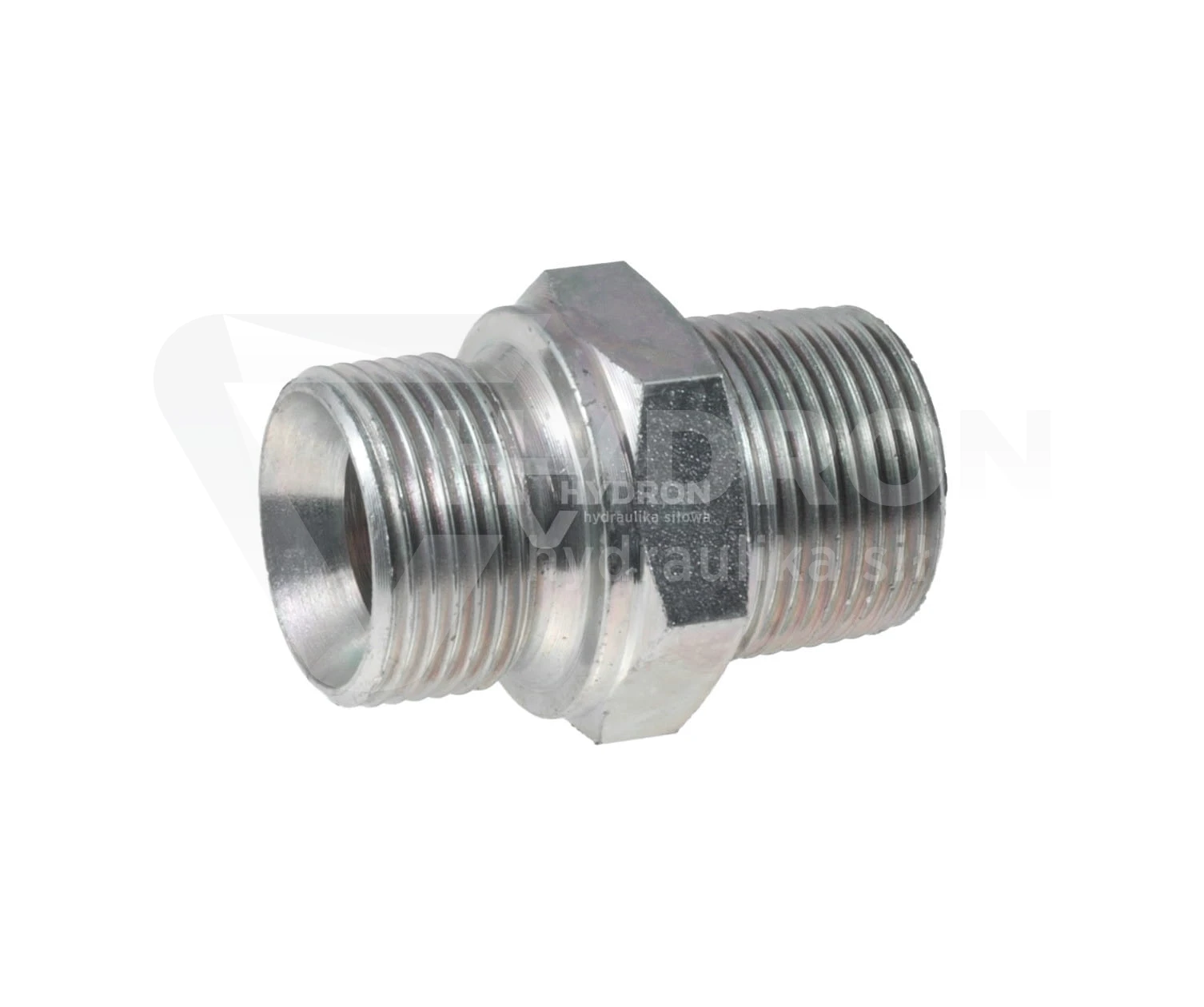

Złączka prosta BB BSP 3/4" / BSPT 3/4" stal nierdzewna 1.4571 200 bar

Złączka prosta BB BSP 3/4" / BSPT 3/4" to nierdzewny adapter hydrauliczny łączący dwa przyłącza o tej samej nominalnej wielkości 3/4", lecz o różnej geometrii gwintu. Po jednej stronie znajduje się gwint zewnętrzny BSP 3/4", a po drugiej gwint zewnętrzny BSPT 3/4" stożkowy.

Produkt nie redukuje średnicy przyłącza. Jego zadaniem jest wykonanie przejścia pomiędzy gwintem BSP i stożkowym BSPT. Korpus wykonano ze stali nierdzewnej 1.4571. Maksymalne ciśnienie pracy podane dla tego wariantu wynosi 200 bar, a zakres temperatury od -20°C do +120°C.

Parametry techniczne złączki BSP 3/4" / BSPT 3/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: adapter BSP / BSPT,
• gwint 1: zewnętrzny BSP 3/4",
• gwint 2: zewnętrzny BSPT 3/4" stożkowy,
• nominalny rozmiar obu przyłączy: 3/4",
• wymiar gwintu BSP 3/4" podany na karcie: 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
• maksymalne ciśnienie pracy: 200 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• przeznaczenie: jako złączka do łączenia elementów instalacji hydraulicznej.

BSP 3/4" / BSPT 3/4" - nie jest to redukcja średnicy

Obie strony złączki mają nominalny rozmiar 3/4". Produkt nie służy więc do zmiany średnicy przyłącza, lecz do przejścia pomiędzy dwoma różnymi wykonaniami gwintu.

W tym produkcie strona BSP jest przyłączem 3/4", natomiast druga strona została wykonana jako BSPT 3/4", czyli gwint stożkowy. Ta różnica jest kluczowa podczas doboru złączki do konkretnego portu.

Na czym polega różnica między BSP i BSPT?

W oznaczeniu tego produktu BSP i BSPT mają tę samą nominalną wielkość 3/4", ale różnią się geometrią części gwintowanej. Strona BSP jest wykonaniem walcowym, natomiast BSPT ma gwint stożkowy.

W gwincie stożkowym średnica zmienia się wraz z długością części gwintowanej. Dlatego dwóch przyłączy 3/4" nie należy automatycznie traktować jako identycznych tylko dlatego, że mają takie samo oznaczenie calowe.

Do czego służy adapter BSP na BSPT?

Złączka pozwala połączyć komponent wykorzystujący przyłącze BSP 3/4" z elementem wymagającym gwintu BSPT 3/4". Może być przydatna podczas modernizacji instalacji, wymiany zaworu, rozdzielacza lub innego podzespołu wykorzystującego inny wariant gwintu rurowego.

Więcej elementów z gwintem stożkowym znajdziesz w kategorii przyłączki proste BSPT.

Jak rozpoznać gwint BSP 3/4"?

Dla strony BSP 3/4" karta produktu podaje średnicę około 26,1-26,4 mm. Oznaczenie 3/4" jest wartością nominalną, dlatego bezpośrednie przeliczenie 3/4 cala na milimetry nie daje rzeczywistej średnicy gwintu.

Pomiar suwmiarką w okolicy 26,3 mm jest dobrym punktem wyjścia do identyfikacji. Dla pewnego doboru należy jednak sprawdzić również skok i geometrię gwintu.

Jak rozpoznać gwint BSPT 3/4"?

Najważniejszą cechą strony BSPT jest stożkowe wykonanie gwintu. Jego średnica zmienia się wzdłuż części gwintowanej, dlatego pomiar wykonany w jednym miejscu nie powinien być jedyną podstawą identyfikacji.

Przy dobieraniu elementu do istniejącej instalacji warto sprawdzić gwint w kilku miejscach oraz potwierdzić jego skok. Pozwala to ograniczyć ryzyko pomylenia gwintu stożkowego z walcowym.

Dlaczego BSP i BSPT nie powinny być dobierane tylko po średnicy?

Dwa elementy mogą mieć nominalnie 3/4", a mimo to różnić się sposobem wykonania gwintu i uszczelnienia. Sam podobny wymiar zewnętrzny nie potwierdza więc pełnej kompatybilności.

Szczególnie podczas naprawy starszej maszyny należy ustalić, czy port współpracujący rzeczywiście wymaga gwintu walcowego, czy stożkowego.

Stal nierdzewna 1.4571

Korpus adaptera wykonano ze stali nierdzewnej 1.4571. Jest to istotna cecha w instalacjach, w których wymagane jest zastosowanie nierdzewnych elementów złącznych.

Pełną grupę takich produktów znajdziesz w kategorii złączki hydrauliczne ze stali nierdzewnej.

BSP/BSPT czy zwykła złączka BSP 3/4"?

Jeżeli oba elementy instalacji wymagają zwykłego przyłącza BSP 3/4", nie ma potrzeby stosowania adaptera BSP/BSPT. W takim przypadku należy dobrać złączkę o jednakowym wykonaniu obu stron.

W ofercie HYDRON znajduje się złączka prosta BSP 3/4" ze stali nierdzewnej 1.4571. Wariant BSP/BSPT należy wybrać wtedy, gdy po jednej stronie instalacji rzeczywiście wymagany jest gwint stożkowy.

Ciśnienie pracy do 200 bar

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 200 bar. Wartość należy porównać z maksymalnym ciśnieniem występującym w rzeczywistym układzie.

Dopuszczalne ciśnienie kompletnej instalacji zawsze ogranicza komponent o najniższej wartości znamionowej. Należy więc sprawdzić również przewody, zawory, końcówki, szybkozłącza i pozostałe adaptery.

Temperatura pracy od -20°C do +120°C

Karta produktu podaje zakres temperatury pracy od -20°C do +120°C. Przy określaniu dopuszczalnej temperatury całego układu należy uwzględnić także ograniczenia przewodów, uszczelnień, zaworów i pozostałych komponentów.

Nie zakładaj jednego sposobu uszczelnienia dla obu stron

Przy przejściu BSP / BSPT sposób uszczelnienia należy ustalić na podstawie konstrukcji obu współpracujących portów. Nie należy automatycznie stosować tych samych zasad montażu dla strony walcowej i stożkowej.

Przed montażem trzeba zweryfikować geometrię portu, rodzaj gwintu oraz przewidziany sposób uzyskania szczelności.

Zastosowanie nierdzewnej złączki BSP / BSPT 3/4"

Adapter może być wykorzystywany podczas budowy nowych układów oraz modernizacji instalacji, w których występują różne wykonania gwintu 3/4".

• układy hydrauliki siłowej,
• agregaty hydrauliczne,
• maszyny rolnicze i sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• modernizacje instalacji z różnymi rodzajami przyłączy,
• instalacje wymagające nierdzewnych elementów złącznych.

Jak dobrać złączkę BSP 3/4" / BSPT 3/4"?

Przed zamówieniem należy sprawdzić:

• czy po jednej stronie potrzebny jest gwint zewnętrzny BSP 3/4",
• czy po drugiej stronie wymagany jest gwint zewnętrzny BSPT 3/4",
• czy port po stronie BSPT rzeczywiście wymaga gwintu stożkowego,
• skok obu gwintów,
• sposób uszczelnienia po obu stronach,
• czy maksymalne ciśnienie 200 bar jest odpowiednie dla układu,
• czy wymaganym materiałem jest stal nierdzewna 1.4571.

Jeżeli nowa złączka dobierana jest na podstawie elementu wymontowanego z maszyny, najlepiej użyć suwmiarki i wzornika gwintów. Po stronie BSPT warto dodatkowo potwierdzić stożkowość części gwintowanej.

Dobór kompletnego przewodu hydraulicznego

Rodzaj gwintu jest tylko jednym z parametrów kompletnego przewodu. Należy również dobrać średnicę DN, konstrukcję węża, wymagane ciśnienie, długość oraz właściwe zakończenia.

Gotowe rozwiązania znajdziesz w kategorii zakute przewody hydrauliczne, a indywidualny przewód możesz przygotować w konfiguratorze przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Czy BSP 3/4" i BSPT 3/4" to ten sam gwint?

Nie. Mają ten sam nominalny rozmiar 3/4", ale w tym produkcie BSP jest stroną walcową, natomiast BSPT jest gwintem stożkowym.

Czy ta złączka jest redukcją?

Nie jest redukcją średnicy. Obie strony mają nominalny rozmiar 3/4", a złączka wykonuje przejście pomiędzy BSP i BSPT.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 200 bar.

Z jakiego materiału wykonano złączkę?

Korpus złączki wykonany jest ze stali nierdzewnej 1.4571.

Jak sprawdzić, czy potrzebuję BSPT 3/4"?

Należy ustalić, czy współpracujący port wymaga gwintu stożkowego. W przypadku BSPT średnica części gwintowanej zmienia się wzdłuż jej długości.
