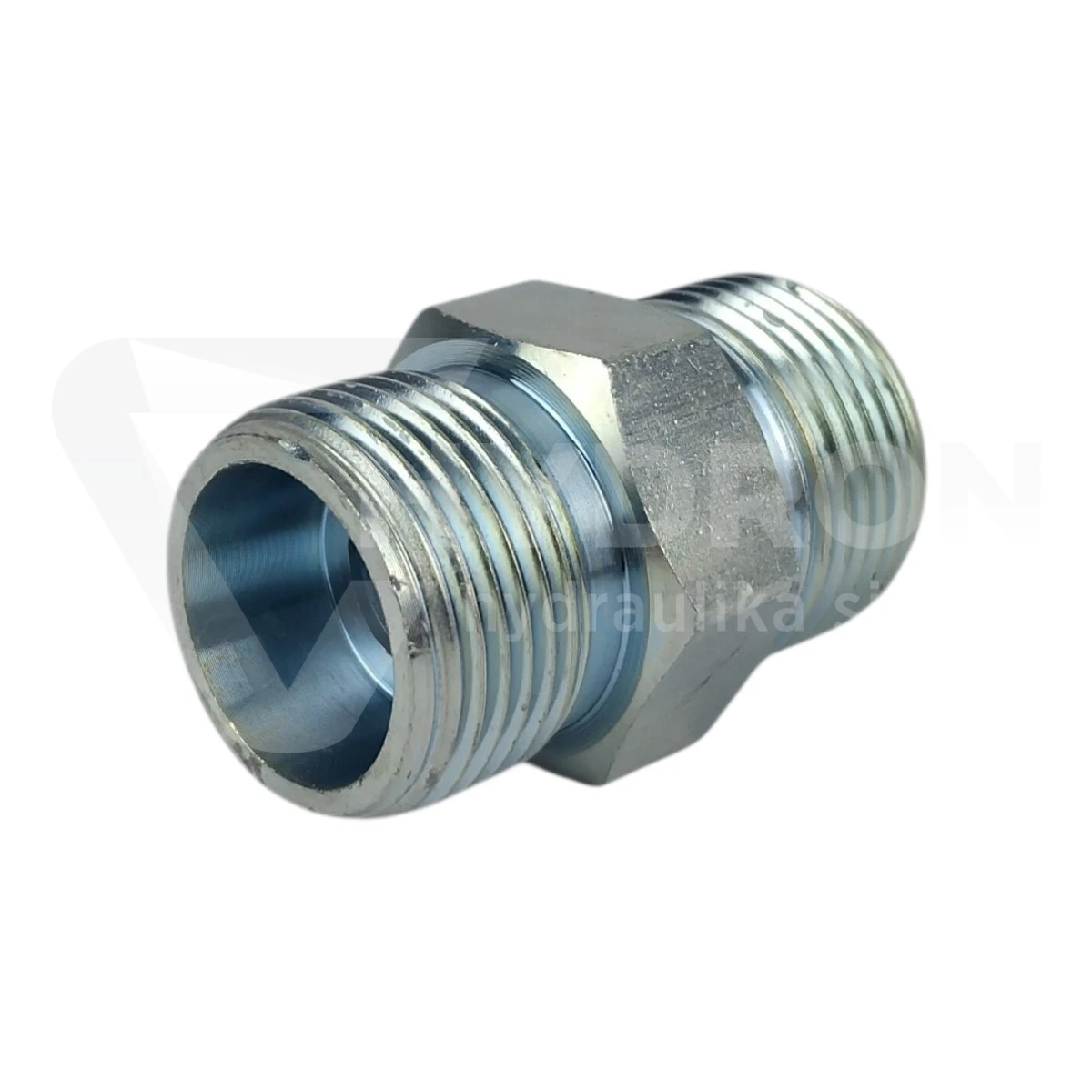

Złączka prosta BB M14x1,5 6S stal nierdzewna 1.4571 kompletna 630 bar

Złączka prosta BB M14x1,5 6S ze stali nierdzewnej 1.4571 to kompletne złącze metryczne przeznaczone do łączenia dwóch odcinków instalacji hydraulicznej w ciężkiej serii 6S. Po obu stronach znajduje się gwint zewnętrzny M14x1,5, a cały zestaw obejmuje korpus, pierścienie zacinające oraz nakrętki złączne. Złączka pracuje w systemie stożkowym 24° i jest przeznaczona do wysokociśnieniowych układów hydraulicznych.

Parametry techniczne

• typ produktu: złączka prosta BB,
• wykonanie: kompletne,
• gwint 1: M14x1,5 zewnętrzny,
• gwint 2: M14x1,5 zewnętrzny,
• seria: ciężka 6S,
• średnica zewnętrzna rurki: 6 mm,
• średnica gwintu M14x1,5 mierzona zewnętrznie: około 13,6-13,9 mm,
• średnica gwintu M14x1,5 mierzona wewnętrznie: około 12,2-12,6 mm,
• kąt stożka zaciskowego: 24°,
• ciśnienie pracy: 630 bar,
• materiał: stal nierdzewna 1.4571,
• system połączenia: DIN 2353 / ISO 8434-1,
• w komplecie: korpus, 2 pierścienie zacinające i 2 nakrętki złączne,
• przeznaczenie: proste połączenie dwóch rur 6 mm w ciężkiej serii S.

Co oznacza BB?

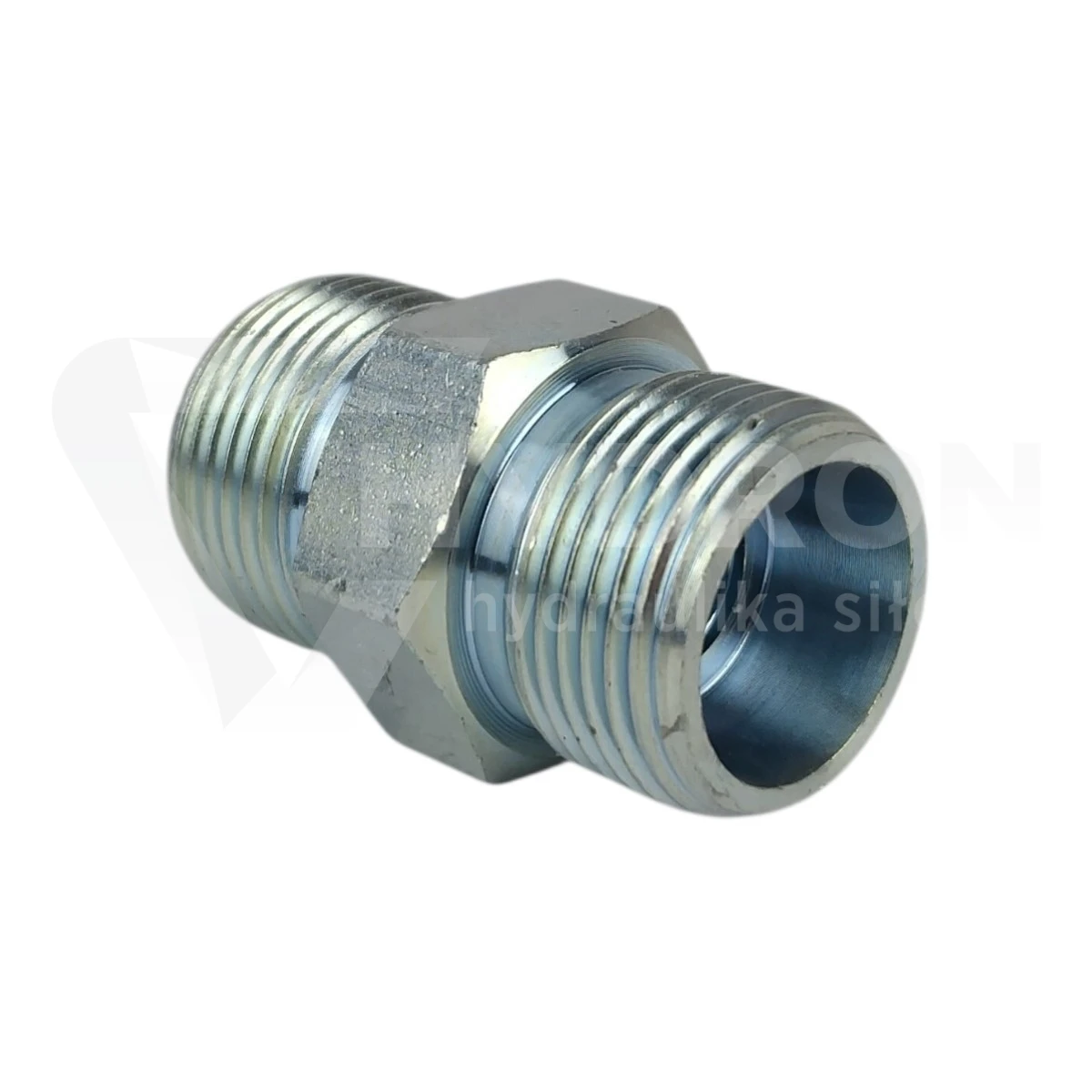

Oznaczenie BB stosowane jest dla prostych złączek posiadających dwa gwinty zewnętrzne. W tym wariancie oba końce są identyczne i mają rozmiar M14x1,5.

Nie jest to złączka redukcyjna. Jej zadaniem jest wykonanie prostego połączenia dwóch elementów tego samego rozmiaru w jednej osi.

Co oznacza 6S?

Symbol 6S określa rozmiar połączenia rurowego w ciężkiej serii S.

• 6 - rurka o średnicy zewnętrznej 6 mm,
• S - seria ciężka,
• M14x1,5 - gwint stosowany w tej konfiguracji,
• 24° - kąt stożka połączenia.

Oznaczenie 6S jest równie ważne jak sam gwint M14x1,5. Przy doborze nie należy więc kierować się tylko średnicą gwintu.

M14x1,5 po obu stronach

Oba końce złączki posiadają gwint zewnętrzny M14x1,5. Gwint ma średnicę nominalną 14 mm oraz skok 1,5 mm.

Przy pomiarze suwmiarką średnica zewnętrzna powinna wynosić około 13,6-13,9 mm. Dla gwintu wewnętrznego wartość orientacyjna wynosi około 12,2-12,6 mm.

Kompletna złączka, co znajduje się w zestawie?

Ten wariant jest dostarczany jako komplet. Oznacza to, że razem z korpusem otrzymujesz elementy potrzebne do wykonania dwóch połączeń rurowych.

• 1 korpus złączki BB M14x1,5 / M14x1,5,
• 2 pierścienie zacinające 6S,
• 2 nakrętki złączne M14x1,5 6S.

Nie ma więc potrzeby osobnego dobierania pierścieni i nakrętek do nowego zestawu.

Dlaczego wersja kompletna jest wygodna?

Największą zaletą kompletnego zestawu jest ograniczenie ryzyka pomyłki przy zamawianiu elementów współpracujących. Wszystkie części przeznaczone są do jednego systemu M14x1,5 6S.

Jest to szczególnie praktyczne przy naprawach maszyn, kiedy liczy się szybki montaż i pewność zgodności poszczególnych komponentów.

Stożek 24° i pierścień zacinający

Złączka pracuje w systemie metrycznych połączeń rurowych ze stożkiem 24°. Szczelność uzyskuje się przez współpracę korpusu, pierścienia zacinającego, nakrętki i odpowiednio przygotowanej rury.

Podczas montażu pierścień zacina się na powierzchni rurki 6 mm, a następnie zostaje dociśnięty do stożka korpusu. Gwint M14x1,5 odpowiada za wytworzenie odpowiedniej siły docisku, ale sam nie jest powierzchnią uszczelniającą.

630 bar w ciężkiej serii 6S

Złączki w konfiguracji 6S należą do ciężkiej serii przeznaczonej do wysokociśnieniowych układów hydrauliki siłowej. Dla tego rozmiaru stosowane jest ciśnienie pracy 630 bar.

W całej instalacji należy jednak zawsze uwzględnić parametry pozostałych elementów. Dopuszczalne ciśnienie układu wyznacza komponent o najniższej wartości znamionowej.

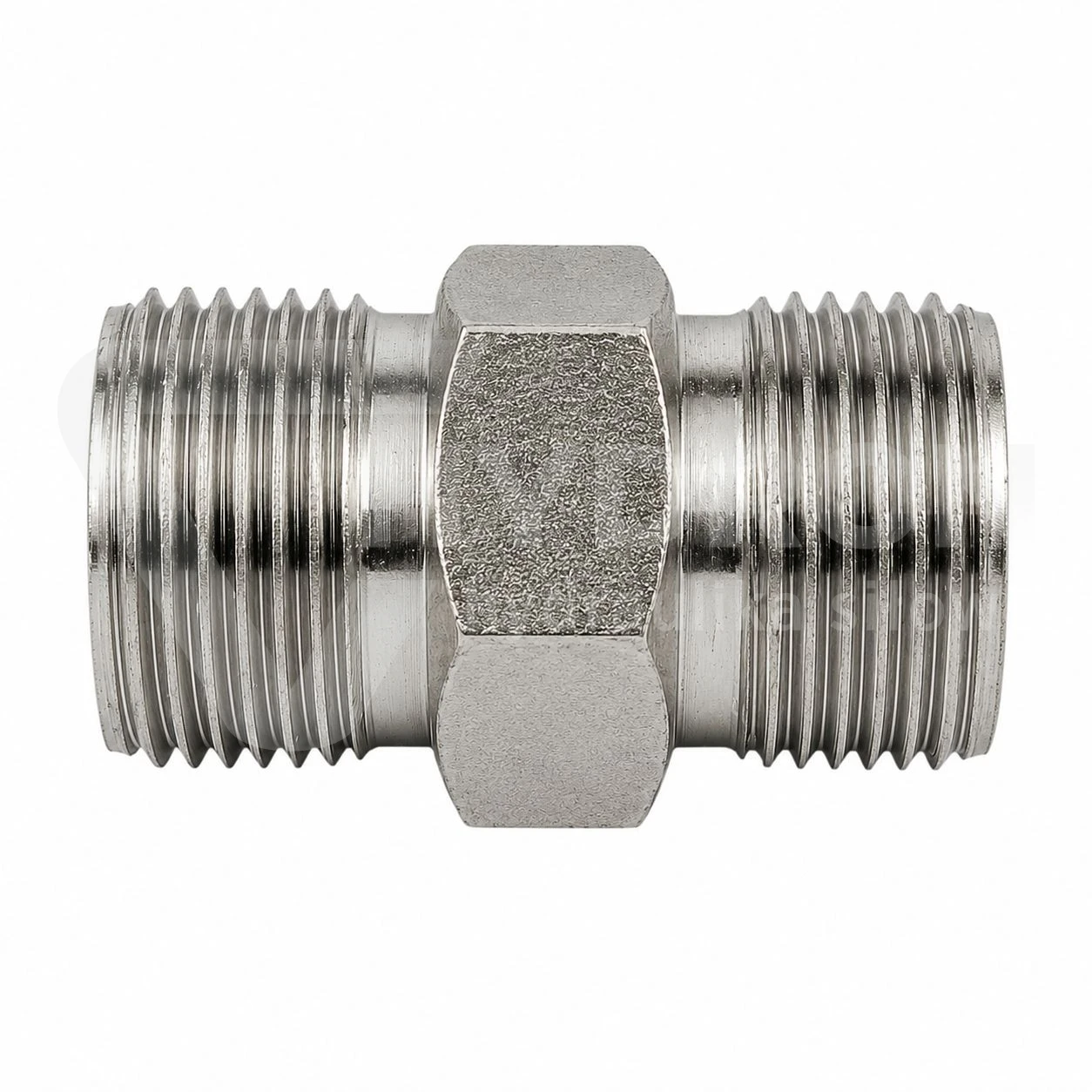

Stal nierdzewna 1.4571

Korpus oraz elementy kompletujące wykonane są ze stali nierdzewnej 1.4571. To istotna przewaga nad standardowymi złączkami ze stali ocynkowanej w instalacjach narażonych na wilgoć, warunki atmosferyczne, częste mycie lub agresywne środowisko pracy.

Wersja nierdzewna jest dobrym wyborem także wtedy, gdy cała instalacja wykonana jest z rur i armatury nierdzewnej.

Kiedy warto wybrać wersję nierdzewną?

• w instalacjach pracujących na zewnątrz,
• w wilgotnym środowisku przemysłowym,
• w układach regularnie mytych,
• w instalacjach wykonanych z rur nierdzewnych,
• tam, gdzie zwykły ocynk może korodować zbyt szybko,
• w instalacjach wymagających zwiększonej trwałości materiałowej.

DIN 2353 / ISO 8434-1

Złączka należy do systemu metrycznych połączeń rurowych DIN 2353 / ISO 8434-1. Jest to jeden z podstawowych standardów stosowanych w hydraulice siłowej do wykonywania rozłącznych połączeń rur za pomocą pierścienia zacinającego.

Inne warianty znajdziesz w kategorii złączek prostych ze stali nierdzewnej.

Najczęstszy błąd: M14x1,5 może oznaczać różne serie

Sam gwint M14x1,5 nie wystarcza do prawidłowego doboru złączki. HYDRON oferuje elementy M14x1,5 zarówno w serii 6S, jak i 8L.

Oba warianty wykorzystują ten sam gwint, ale są przeznaczone do innych średnic rur i innych serii połączenia.

• M14x1,5 6S - rura 6 mm, seria ciężka S,
• M14x1,5 8L - rura 8 mm, seria lekka L.

Nie należy traktować ich jako bezpośrednich zamienników.

6S a 8L ten sam gwint, inne połączenie

To jeden z najlepszych przykładów pokazujących, dlaczego w DIN 2353 nie można dobierać części wyłącznie po gwincie.

M14x1,5 może pasować mechanicznie do nakrętki, ale jeżeli średnica rurki i seria są inne, pierścień oraz geometria połączenia nie będą prawidłowo współpracowały.

Najczęstsze błędy montażowe

Przy montażu złączki 6S warto unikać kilku typowych błędów:

• zastosowania rurki 8 mm zamiast 6 mm,
• pomylenia serii S z L,
• doboru pierścienia tylko po gwincie nakrętki,
• montażu na uszkodzonej lub zdeformowanej rurce,
• próby uszczelniania gwintu taśmą PTFE,
• łączenia elementów o innym kącie stożka.

Czy M14x1,5 trzeba uszczelniać taśmą?

Nie. W tym systemie gwint M14x1,5 służy do docisku elementów, a nie do bezpośredniego uszczelnienia medium.

Szczelność uzyskuje się dzięki prawidłowej współpracy stożka 24°, pierścienia zacinającego i rury. Stosowanie taśmy PTFE na takim gwincie nie jest właściwym sposobem montażu.

Zastosowanie złączki M14x1,5 6S

• układy hydrauliki siłowej,
• agregaty hydrauliczne,
• maszyny przemysłowe,
• maszyny rolnicze,
• maszyny budowlane,
• maszyny leśne,
• instalacje rurowe wysokiego ciśnienia,
• układy wymagające elementów nierdzewnych.

Kiedy wybrać 6S, a kiedy 8L?

Jeżeli rura ma średnicę zewnętrzną 6 mm i układ należy do ciężkiej serii S, właściwym wyborem jest ten wariant M14x1,5 6S.

Jeżeli natomiast rura ma średnicę 8 mm i instalacja pracuje w lekkiej serii L, należy zastosować odpowiednik 8L. W HYDRON dostępna jest również złączka prosta BB M14x1,5 8L ze stali nierdzewnej w komplecie.

Inne nierdzewne złączki BB

Jeżeli potrzebny jest większy rozmiar, w ofercie HYDRON znajdują się także kompletne złączki nierdzewne w kolejnych seriach, między innymi M16x1,5 10L oraz M18x1,5 12L.

Jak dobrać złączkę M14x1,5 6S bez pomyłki?

Przed zakupem sprawdź:

• czy oba przyłącza mają gwint M14x1,5,
• czy potrzebne są dwa gwinty zewnętrzne,
• czy rurka ma średnicę zewnętrzną 6 mm,
• czy instalacja pracuje w ciężkiej serii S,
• czy wymagany jest stożek 24°,
• czy potrzebna jest wersja kompletna z pierścieniami i nakrętkami,
• czy wymagane jest wykonanie ze stali nierdzewnej 1.4571.

Najczęściej zadawane pytania

Co oznacza M14x1,5 6S?

M14x1,5 oznacza rozmiar i skok gwintu metrycznego, a 6S wskazuje rurkę o średnicy zewnętrznej 6 mm w ciężkiej serii S.

Czy ta złączka jest kompletna?

Tak. Zestaw zawiera korpus, dwa pierścienie zacinające oraz dwie nakrętki złączne.

Czy M14x1,5 6S i M14x1,5 8L są zamienne?

Nie. Mają ten sam gwint, ale 6S współpracuje z rurą 6 mm w serii ciężkiej, a 8L z rurą 8 mm w serii lekkiej.

Jakie jest ciśnienie pracy?

Dla ciężkiej serii 6S stosowane jest ciśnienie pracy 630 bar.

Z jakiego materiału wykonano złączkę?

Korpus, pierścienie i nakrętki wykonane są ze stali nierdzewnej 1.4571.
