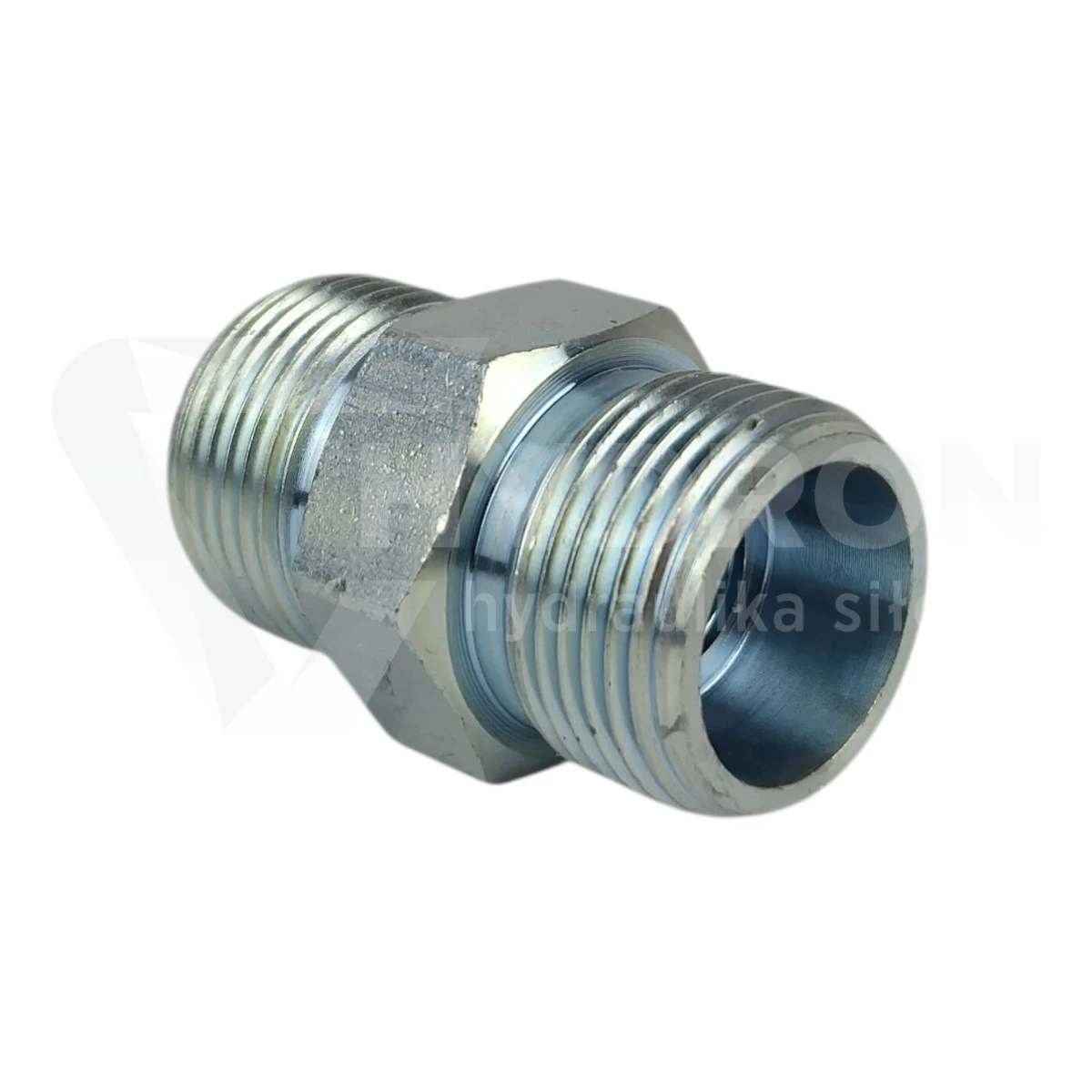

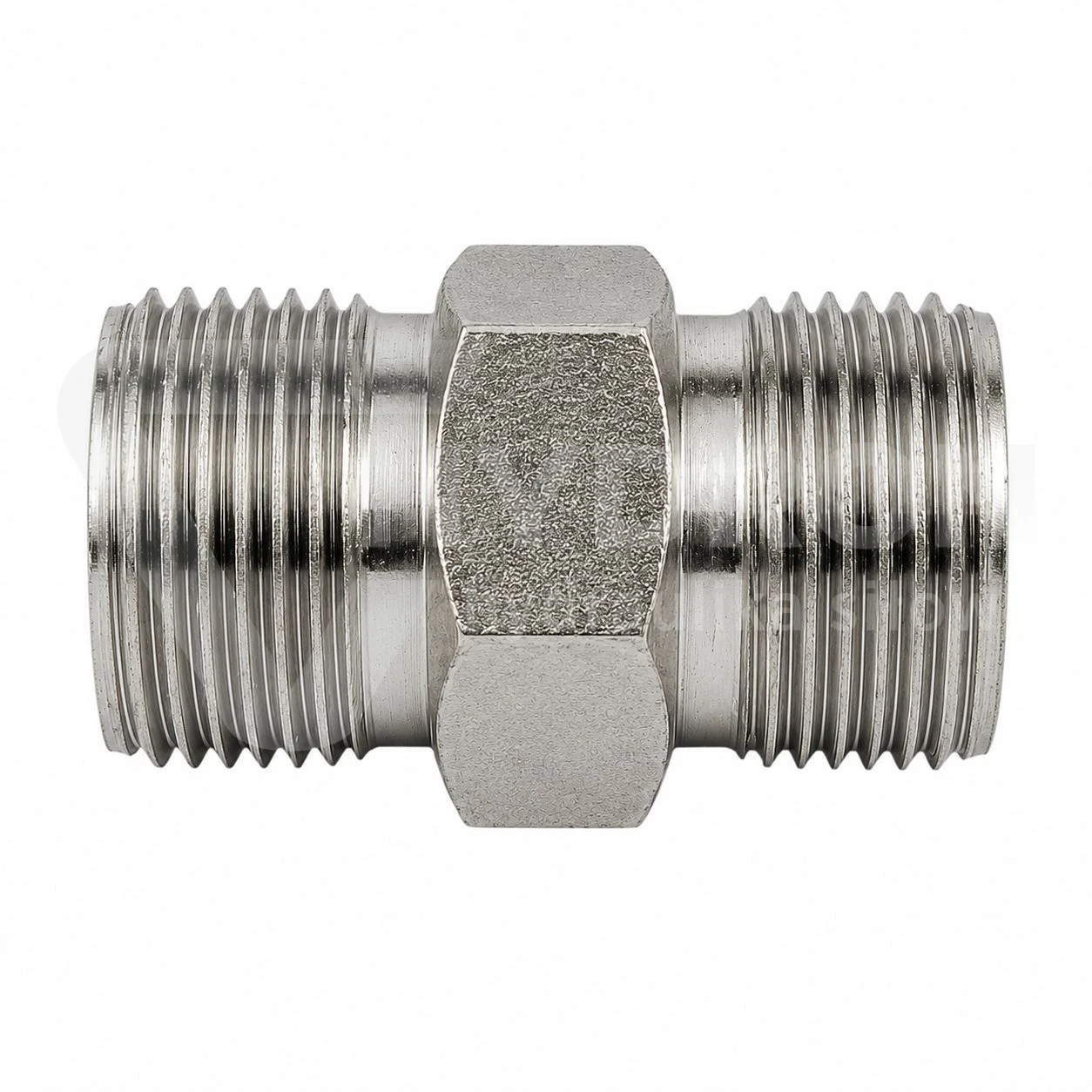

Złączka prosta BB M30x2 20S stal nierdzewna 1.4571 kompletna

Złączka prosta BB M30x2 20S ze stali nierdzewnej 1.4571 to kompletne złącze rurowe przeznaczone do łączenia dwóch odcinków instalacji hydraulicznej w ciężkiej serii 20S. Po obu stronach znajduje się gwint zewnętrzny M30x2. Zestaw jest dostarczany wraz z pierścieniami zacinającymi i nakrętkami złącznymi, dzięki czemu nie trzeba kompletować tych elementów osobno.

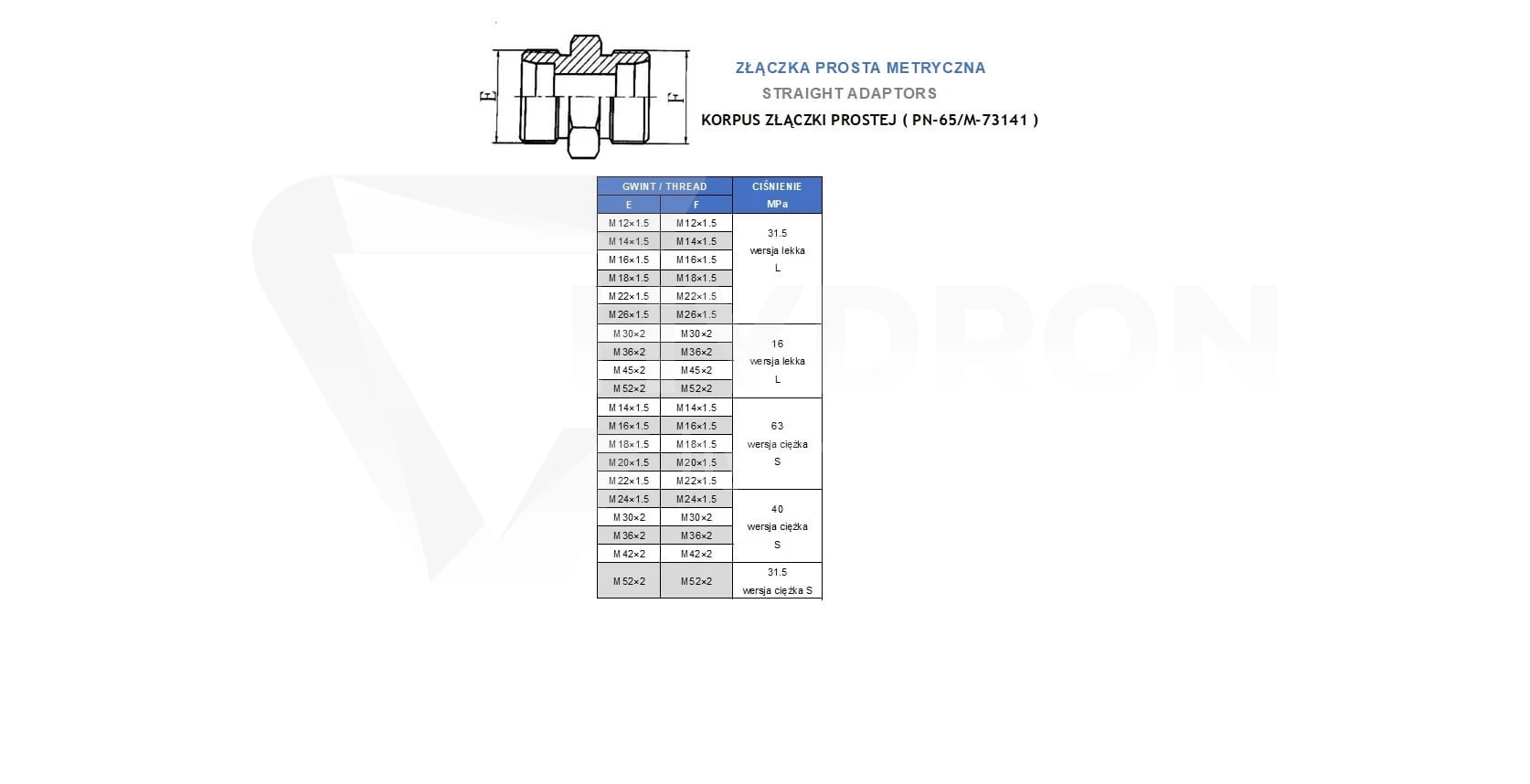

Parametry techniczne

• typ produktu: złączka prosta BB,
• wykonanie: kompletne,
• gwint 1: M30x2 zewnętrzny,
• gwint 2: M30x2 zewnętrzny,
• średnica gwintu M30x2 mierzona zewnętrznie: około 29,6-29,9 mm,
• średnica gwintu M30x2 mierzona wewnętrznie: około 27,4-27,8 mm,
• seria: ciężka 20S,
• średnica zewnętrzna rurki: 20 mm,
• kąt stożka: 24°,
• ciśnienie pracy: 400 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• system połączenia: DIN 2353 / ISO 8434-1,
• w komplecie: korpus, 2 pierścienie zacinające i 2 nakrętki złączne,
• przeznaczenie: łączenie dwóch rur 20 mm w ciężkiej serii S.

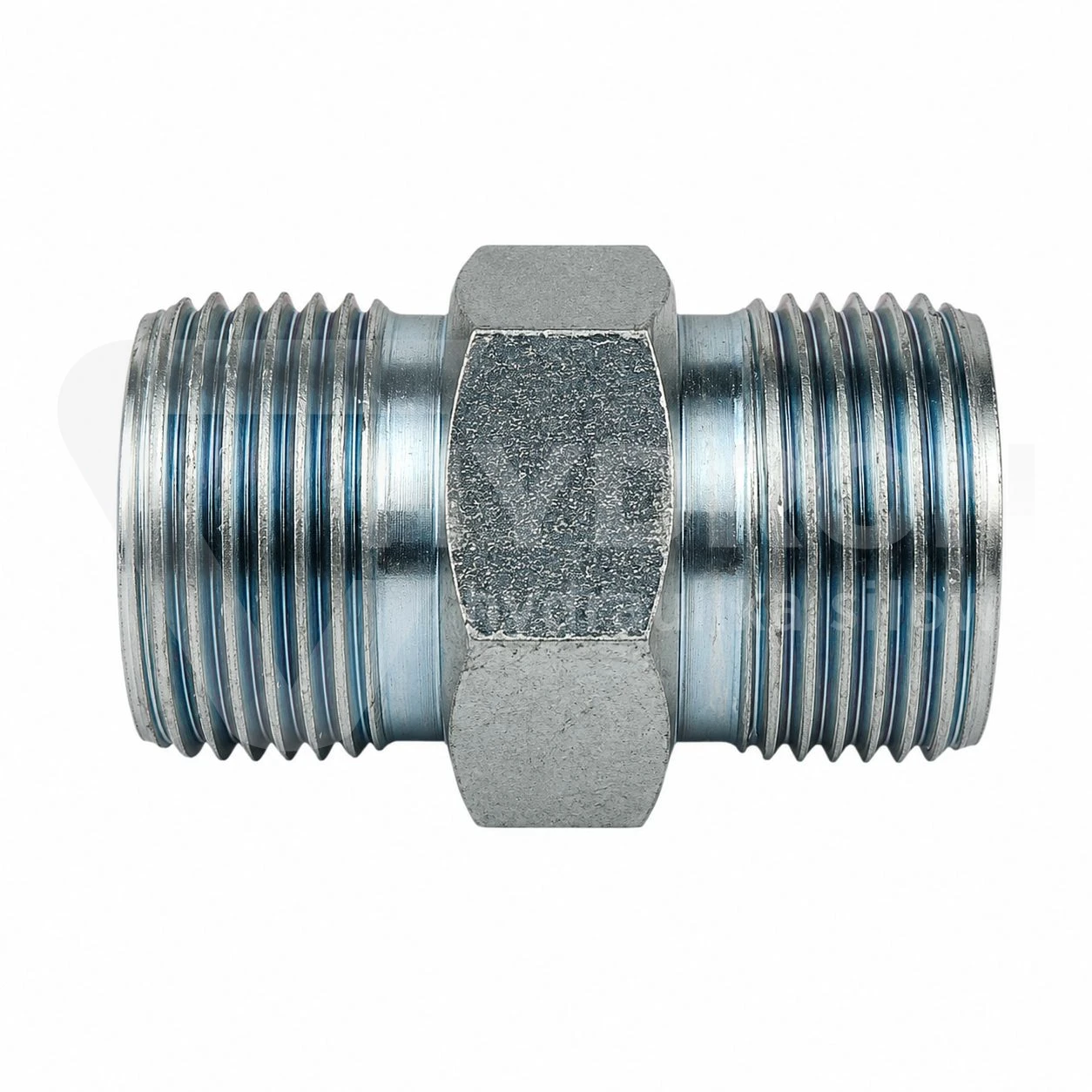

Co oznacza BB w złączce M30x2 20S?

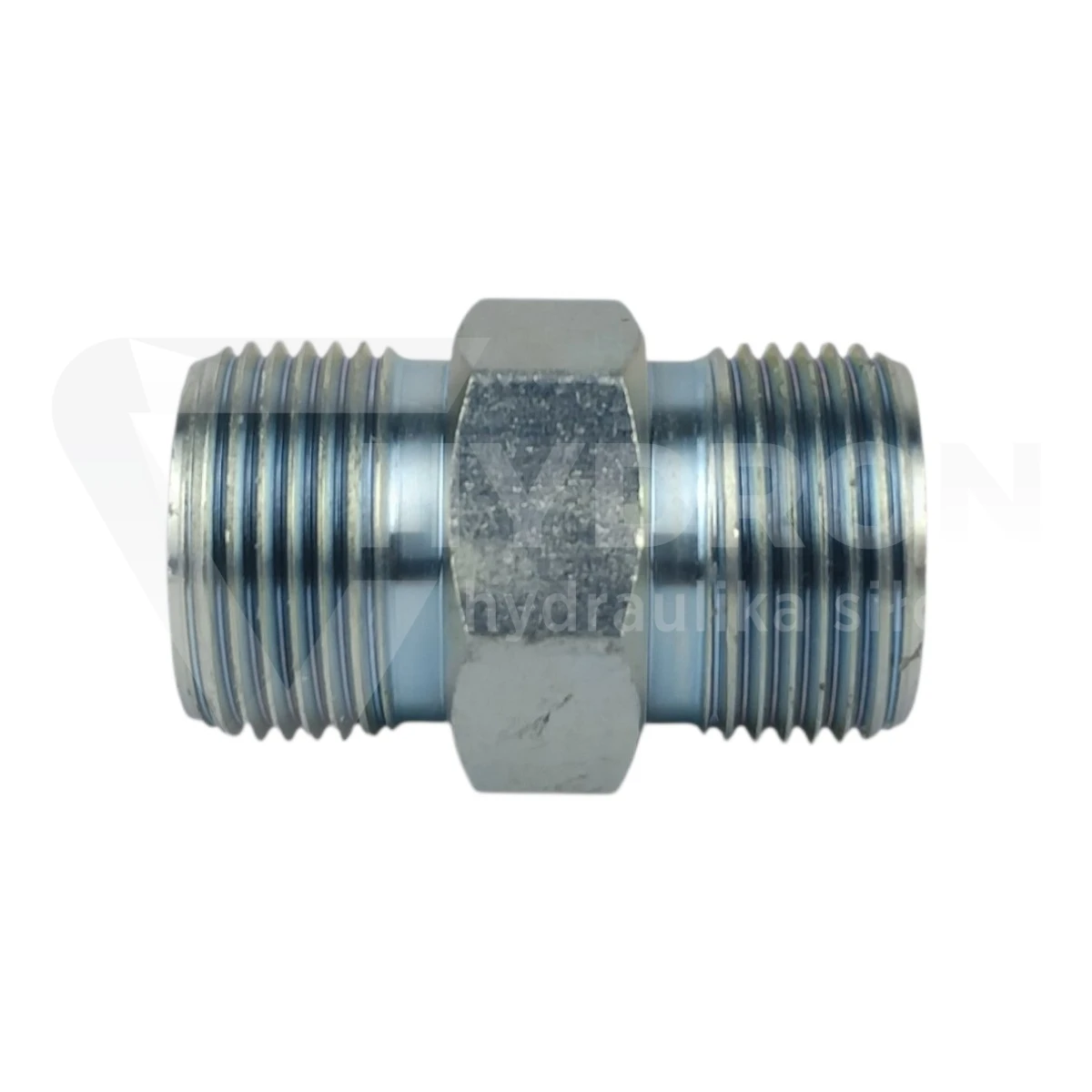

Oznaczenie BB odnosi się do złączki prostej z dwoma gwintami zewnętrznymi. W tym przypadku oba końce są identyczne i mają gwint M30x2.

Nie jest to złączka redukcyjna. Element służy do wykonania prostego połączenia pomiędzy dwoma jednakowymi odcinkami systemu 20S.

Co oznacza 20S?

Symbol 20S określa rozmiar połączenia rurowego w ciężkiej serii S. Liczba 20 oznacza rurę o średnicy zewnętrznej 20 mm, natomiast litera S wskazuje serię ciężką.

Pełne oznaczenie można odczytać następująco:

• 20 - rurka 20 mm,
• S - seria ciężka,
• M30x2 - gwint stosowany po obu stronach korpusu,
• 24° - kąt stożka systemu połączenia.

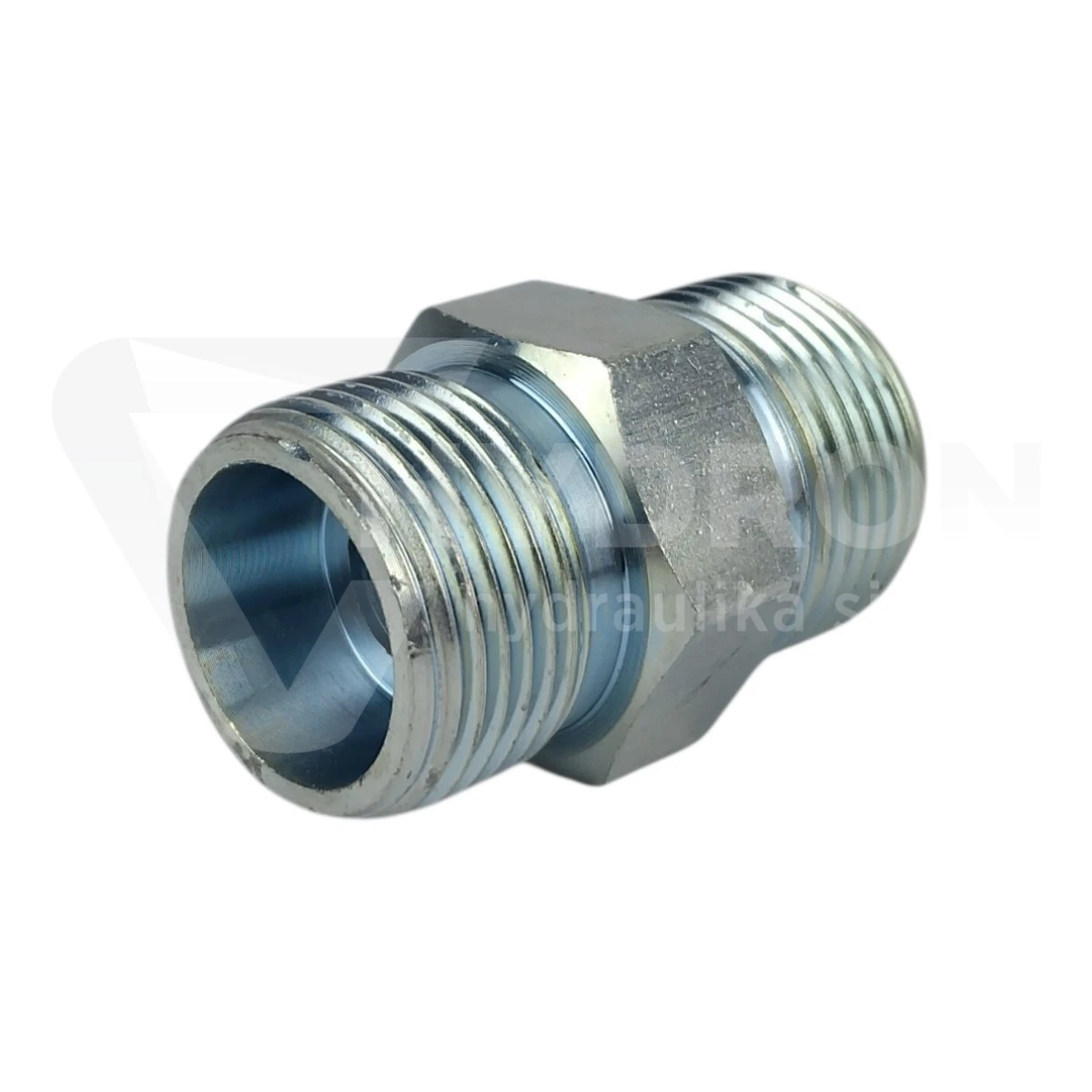

M30x2 po obu stronach

Złączka posiada dwa jednakowe gwinty zewnętrzne M30x2. Gwint ma średnicę nominalną 30 mm i skok 2 mm.

Przy pomiarze suwmiarką gwintu zewnętrznego wartość wynosi zwykle około 29,6-29,9 mm. Dla gwintu wewnętrznego M30x2 orientacyjny pomiar wynosi około 27,4-27,8 mm.

Sam pomiar gwintu nie wystarcza jednak do identyfikacji złączki. Trzeba dodatkowo potwierdzić serię 20S, średnicę rury 20 mm oraz stożek 24°.

Złączka kompletna co znajduje się w zestawie?

Ten wariant jest oferowany jako złączka kompletna. Oznacza to, że razem z korpusem otrzymujesz elementy potrzebne do wykonania dwóch połączeń rurowych:

• 1 korpus złączki BB M30x2 / M30x2,
• 2 pierścienie zacinające 20S,
• 2 nakrętki złączne M30x2 20S.

To istotna różnica względem samego korpusu. Przy zakupie wersji kompletnej nie trzeba osobno dobierać nakrętek i pierścieni.

Dlaczego kompletna złączka jest wygodniejsza w montażu?

Komplet pozwala uniknąć jednego z najczęstszych błędów podczas zamawiania elementów DIN 2353: pomieszania nakrętek lub pierścieni z różnych serii.

W tym przypadku wszystkie elementy są przeznaczone do konfiguracji 20S / M30x2. Ma to znaczenie zarówno przy budowie nowego układu, jak i podczas szybkiej naprawy maszyny.

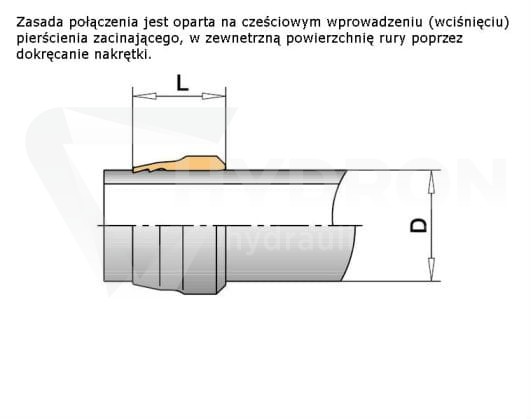

Stożek 24° i pierścień zacinający

Złączka pracuje w systemie metrycznych połączeń rurowych ze stożkiem 24°. Szczelność powstaje dzięki współpracy korpusu, pierścienia zacinającego, nakrętki oraz odpowiednio przygotowanej rury.

Podczas montażu pierścień zacina się na powierzchni rury i zostaje dociskany do stożka korpusu. Gwint M30x2 odpowiada za wytworzenie właściwego docisku, ale sam gwint nie jest powierzchnią uszczelniającą.

Seria ciężka S do wymagających układów

20S należy do ciężkiej serii połączeń rurowych. W porównaniu z lekką serią L jest przeznaczona do zastosowań wymagających wyższej odporności mechanicznej i pracy przy wysokim ciśnieniu.

Nie należy jednak mieszać elementów serii S i L tylko dlatego, że mogą mieć zbliżone rozmiary gwintu. Średnica rury i geometria elementów współpracujących muszą odpowiadać właściwej serii.

Ciśnienie pracy 400 bar

Dla nierdzewnych elementów 20S HYDRON podaje ciśnienie pracy 400 bar. Taka wartość odpowiada charakterystyce ciężkiej serii S i pozwala stosować złącze w wysokociśnieniowych układach hydrauliki siłowej.

W kompletnym układzie trzeba zawsze uwzględnić również parametry rur, zaworów, przewodów i pozostałych komponentów. Dopuszczalne ciśnienie całego systemu wyznacza element o najniższej wartości znamionowej.

Stal nierdzewna 1.4571

Całość wykonano ze stali nierdzewnej 1.4571. Materiał ten jest dobrym wyborem wszędzie tam, gdzie standardowe elementy stalowe zabezpieczone ocynkiem mogłyby zbyt szybko ulec korozji.

Złączki nierdzewne warto stosować szczególnie w instalacjach narażonych na wilgoć, warunki atmosferyczne, regularne mycie lub środowisko wymagające wyższej odporności materiałowej.

Kiedy warto wybrać nierdzewne wykonanie 20S?

• w instalacjach pracujących na zewnątrz,
• w wilgotnym środowisku przemysłowym,
• w układach często mytych,
• w instalacjach wykonanych z rur nierdzewnych,
• tam, gdzie wymagana jest zwiększona odporność na korozję,
• w instalacjach wysokociśnieniowych wymagających serii ciężkiej S.

DIN 2353 / ISO 8434-1

Złączka należy do systemu metrycznych złączy rurowych DIN 2353 / ISO 8434-1. To jeden z podstawowych standardów stosowanych w hydraulice siłowej do wykonywania rozłącznych połączeń rur za pomocą pierścienia zacinającego.

W ofercie HYDRON dostępne są również inne złączki proste ze stali nierdzewnej w różnych średnicach, seriach i konfiguracjach gwintów.

Najczęstszy błąd: M30x2 może oznaczać różne serie

Sam gwint M30x2 nie oznacza automatycznie 20S. W systemach metrycznych ten sam rozmiar gwintu może występować także w innej konfiguracji, na przykład 22L.

To ważne, ponieważ HYDRON posiada również złączkę M30x2 w wersji 22L. Gwint jest taki sam, ale średnica rury i seria połączenia są inne.

Dlatego przed zamówieniem należy sprawdzić, czy potrzebne jest:

• M30x2 20S dla rury 20 mm,
• czy M30x2 22L dla rury 22 mm.

To jeden z najlepszych przykładów pokazujących, dlaczego przy DIN 2353 nie można dobierać elementu wyłącznie po gwincie.

20S a 22L ten sam gwint, inne połączenie

Zarówno 20S, jak i 22L mogą wykorzystywać gwint M30x2. Różnica dotyczy jednak przede wszystkim średnicy rury oraz serii:

• M30x2 20S - rura 20 mm, seria ciężka S,
• M30x2 22L - rura 22 mm, seria lekka L.

Elementów tych nie należy traktować jako bezpośrednio zamiennych.

Elementy 20S ze stali nierdzewnej w ofercie HYDRON

Do rozbudowy instalacji w tym samym systemie dostępne są również inne nierdzewne komponenty M30x2 20S.

Jeżeli potrzebna jest zmiana kierunku przepływu, można zastosować kolanko BB 90° M30x2 20S ze stali nierdzewnej. HYDRON oferuje ten wariant również jako komplet z pierścieniami i nakrętkami.

Przy rozdzieleniu instalacji na trzy kierunki dostępne są nierdzewne trójniki BBB, w tym wariant M30x2 20S.

Nakrętki M30x2 20S nierdzewne

Jeżeli w przyszłości potrzebny będzie osobny element zamienny, w sklepie HYDRON dostępne są również nakrętki złączne M30x2 20S ze stali nierdzewnej.

W tym produkcie nakrętki są jednak już zawarte w komplecie, więc nie ma potrzeby dokupowania ich do nowego zestawu.

Gdzie stosuje się złączkę BB M30x2 20S?

• układy hydrauliki siłowej,
• agregaty hydrauliczne,
• maszyny przemysłowe,
• maszyny budowlane,
• maszyny rolnicze,
• maszyny leśne,
• instalacje rurowe wysokiego ciśnienia,
• układy wykonane z rur nierdzewnych.

Jak dobrać złączkę M30x2 20S bez pomyłki?

Przed zakupem sprawdź:

• czy obie strony mają gwint M30x2,
• czy potrzebne są dwa gwinty zewnętrzne,
• czy rura ma średnicę zewnętrzną 20 mm,
• czy instalacja pracuje w ciężkiej serii S,
• czy wymagany jest stożek 24°,
• czy potrzebna jest wersja kompletna z pierścieniami i nakrętkami,
• czy wymagane jest wykonanie ze stali nierdzewnej 1.4571.

Najczęściej zadawane pytania

Co oznacza M30x2 20S?

M30x2 oznacza rozmiar gwintu metrycznego, a 20S wskazuje rurę o średnicy zewnętrznej 20 mm w ciężkiej serii S.

Czy ta złączka jest kompletna?

Tak. Zestaw zawiera korpus, dwa pierścienie zacinające oraz dwie nakrętki złączne.

Czy M30x2 20S i M30x2 22L są zamienne?

Nie. Choć mają ten sam rozmiar gwintu, 20S jest przeznaczone do rury 20 mm w serii ciężkiej, a 22L do rury 22 mm w serii lekkiej.

Jakie jest ciśnienie pracy?

Dla nierdzewnego wariantu 20S stosowane jest ciśnienie pracy 400 bar.

Z jakiego materiału wykonano złączkę?

Złączka oraz elementy kompletujące wykonane są ze stali nierdzewnej 1.4571.
