Złączka / Przyłączka 1/M36X2 28L z podkładką ED

Przejdź do sekcji Opinie

22,58 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 160 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME28LMG16EL.1
Oznaczenie wg CAST 100311.1
Oznaczenie alternatywne 1CB-30-12WD

Opis

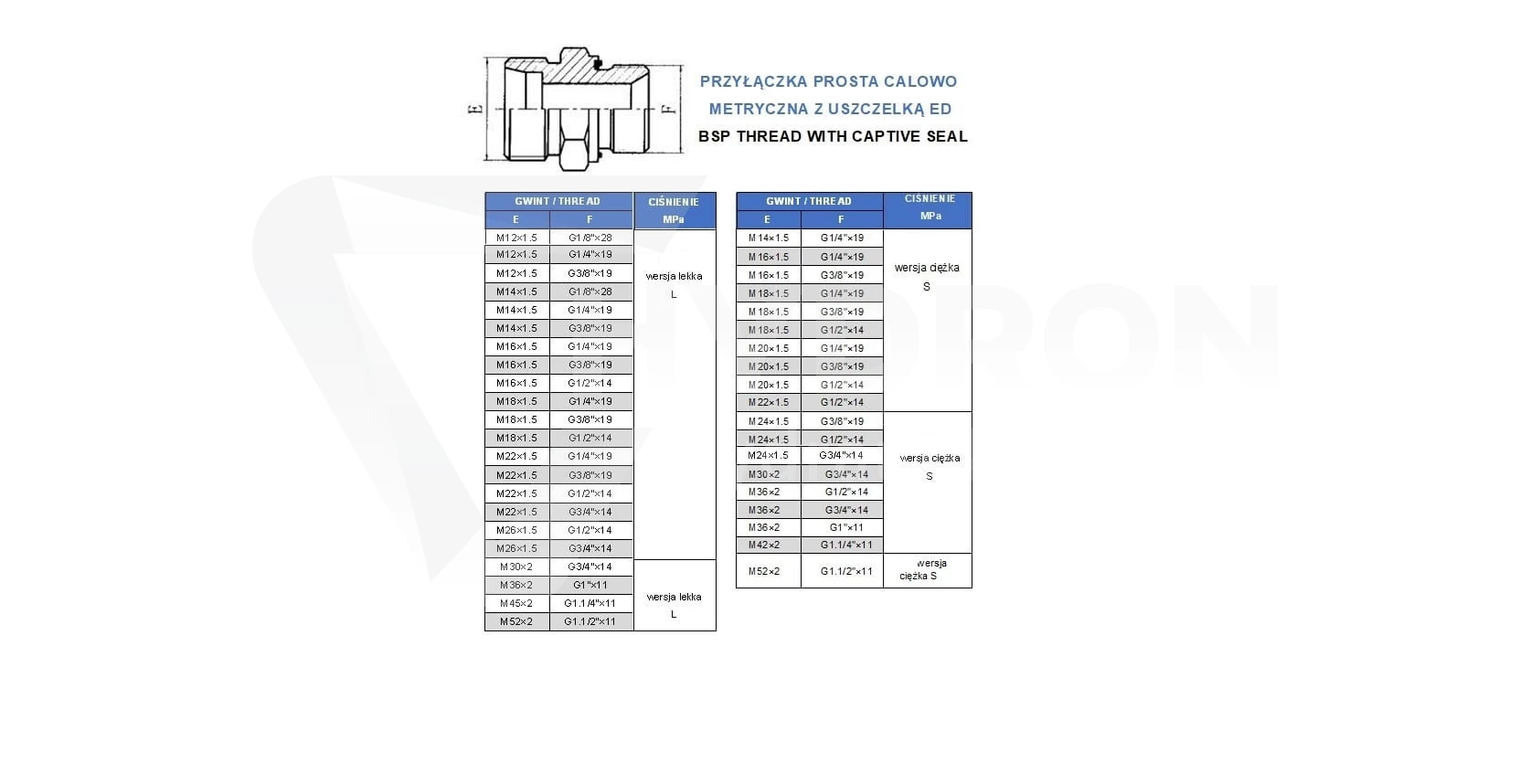

Złączka / Przyłączka BSP 1" / M36x2 28L z podkładką ED

Złączka prosta BSP 1" / M36x2 28L z podkładką ED to przyłączka hydrauliczna przeznaczona do wykonywania szczelnych połączeń przewodów z korpusami urządzeń hydraulicznych. Posiada dwa gwinty zewnętrzne: calowy BSP 1" oraz metryczny M36x2. Strona calowa wyposażona jest w gumowe uszczelnienie ED, natomiast strona metryczna wykorzystuje stożek zaciskowy 24°. Przyłącze wykonano w serii lekkiej 28L. Korpus ze stali automatowej zabezpieczono powłoką cynkową.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 1" / M36x2 28L ED służy do połączenia przewodu hydraulicznego z korpusem pompy, siłownika, rozdzielacza lub innego kompatybilnego urządzenia. Gwint zewnętrzny BSP 1" przeznaczony jest do wkręcenia w odpowiednio przygotowany otwór korpusu. Uszczelka ED zapewnia szczelność tego połączenia poprzez docisk do powierzchni uszczelniającej.

Po przeciwnej stronie znajduje się gwint zewnętrzny M36x2 z przyłączem stożkowym 24° w wersji lekkiej 28L. Umożliwia on przykręcenie przewodu hydraulicznego, kolanka lub odpowiednio dobranej złączki. Uszczelnienie następuje podczas dokręcania współpracujących powierzchni stożkowych. Przyłącze przeznaczone jest do instalacji wykorzystujących olej hydrauliczny.

Dwa sposoby uszczelnienia – ED i stożek 24°

Przyłączka wykorzystuje dwa rozwiązania uszczelniające. Po stronie gwintu BSP 1" znajduje się gumowa uszczelka ED, przeznaczona do współpracy z odpowiednią powierzchnią korpusu. Po stronie metrycznej M36x2 zastosowano stożek zaciskowy 24°, który umożliwia uzyskanie szczelności po dokręceniu kompatybilnego połączenia.

Podczas montażu należy zweryfikować zgodność gwintów, serię lekką 28L oraz geometrię powierzchni uszczelniających. Sama zgodność średnicy gwintu nie oznacza automatycznie zgodności całego połączenia hydraulicznego.

Zastosowanie w maszynach i urządzeniach hydraulicznych

Złączka BSP 1" / M36x2 28L znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych i budowlanych, a także w instalacjach przemysłowych. Może być wykorzystywana do podłączania przewodów hydraulicznych do pomp, siłowników i rozdzielaczy wyposażonych w odpowiednie gniazda przyłączeniowe.

Oznaczenia porównawcze Cast i Vitillo

Przy identyfikacji złączki pomocne są oznaczenia: 1CB-30-12WD, Cast 100311.1 oraz Vitillo AME28LMG16EL.1. Pozwalają one wyszukiwać przyłączkę według oznaczeń katalogowych i porównywać warianty stosowane w układach hydraulicznych. Przed zamianą należy potwierdzić zgodność wszystkich wymiarów oraz sposobu uszczelnienia.

Dlaczego warto wybrać nasze komponenty?

Gwint zewnętrzny BSP 1" z gumową uszczelką ED.
Gwint metryczny M36x2 ze stożkiem zaciskowym 24°.
Przyłącze w serii lekkiej 28L.
Stal automatowa zabezpieczona ocynkiem.
Możliwość podłączenia przewodu, kolanka lub kompatybilnej złączki.
Oznaczenia porównawcze 1CB-30-12WD, Cast 100311.1 i Vitillo AME28LMG16EL.1.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka / przyłączka prosta ED
Gwint od strony korpusu	BSP 1" zewnętrzny, cylindryczny
Gwint od strony przewodu	M36x2 zewnętrzny
Seria przyłącza	Lekka 28L
Kąt stożka zaciskowego	24°
Uszczelnienie strony BSP	Gumowa uszczelka ED
Uszczelnienie strony metrycznej	Stożek zaciskowy 24°
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny
Oznaczenie alternatywne	1CB-30-12WD
Oznaczenie Cast	100311.1
Oznaczenie Vitillo	AME28LMG16EL.1

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka BSP 1" / M36x2 28L?

Przyłączka posiada dwa gwinty zewnętrzne: calowy BSP 1" od strony korpusu oraz metryczny M36x2 od strony przewodu hydraulicznego.

Jak uszczelniana jest przyłączka z podkładką ED?

Od strony gwintu BSP 1" zastosowano gumową uszczelkę ED. Po stronie metrycznej M36x2 szczelność uzyskuje się poprzez dokręcenie kompatybilnego połączenia stożkowego 24°.
