Przyłączka prosta BA ED 1/M36X2 28L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 43,07 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1" BSP
  • Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
  • Rozmiar gwintu 2 M36X2
  • Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 160 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AFE28LMG16EL

Opis

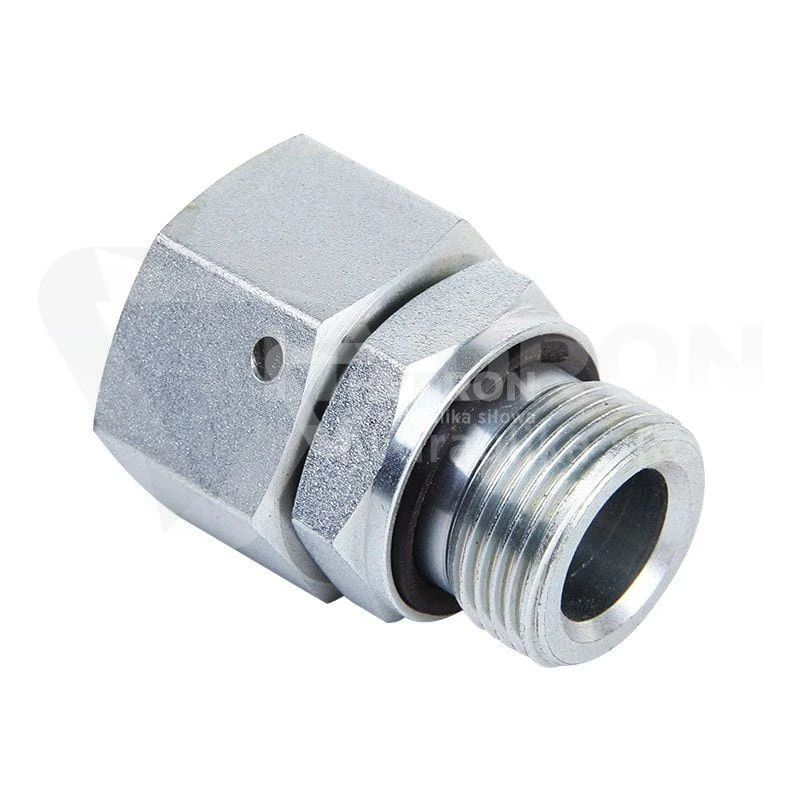

Przyłączka prosta BA ED 1" BSP / M36x2 28L

Przyłączka prosta BA ED 1" BSP / M36x2 28L to stalowy element złączny hydrauliki siłowej przeznaczony do połączenia urządzenia z gniazdem calowym BSPP z przewodem wyposażonym w odpowiednią końcówkę metryczną. Posiada zewnętrzny gwint G 1" BSPP z uszczelnieniem elastomerowym ED oraz wewnętrzny gwint M36x2 ze stożkiem uszczelniającym 24°. Przyłączka należy do serii lekkiej L w rozmiarze 28L.

Zastosowanie przyłączki BA ED w hydraulice siłowej

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu, kolanka lub innego odpowiedniego elementu do pompy, siłownika, rozdzielacza albo bloku hydraulicznego. Może być stosowana przy montażu instalacji, modernizacji oraz naprawach układów wykorzystujących olej hydrauliczny.

Gwint G 1" BSPP z uszczelnieniem ED

Strona korpusowa posiada walcowy gwint zewnętrzny G 1" BSPP, przeznaczony do wkręcenia w odpowiednie gniazdo urządzenia hydraulicznego. Uszczelnienie elastomerowe ED, określane również jako Form E, współpracuje z przygotowaną powierzchnią przylegania. Szczelność zapewnia docisk uszczelki, a nie same zwoje gwintu.

Gwint wewnętrzny M36x2 ze stożkiem 24°

Od strony przewodu zastosowano gwint wewnętrzny M36x2 oraz stożkową powierzchnię uszczelniającą 24°. Przyłącze jest przeznaczone do współpracy z odpowiednio dobranym elementem męskim systemu metrycznego DIN 2353. Podczas doboru należy sprawdzić zarówno zgodność gwintu, jak i geometrię powierzchni uszczelniających.

Seria lekka 28L - co oznacza?

Oznaczenie 28L wskazuje na rozmiar 28 w serii lekkiej L. Jest to ważna informacja podczas doboru końcówki przewodu lub innego elementu złącznego. Przyłączka nie należy do serii ciężkiej S. Elementów różnych serii nie należy traktować jako zamiennych bez sprawdzenia ich konstrukcji i parametrów połączenia.

Przyłączka BA z gwintem wewnętrznym a wersja zewnętrzna

Wersja BA posiada wewnętrzny gwint M36x2, dlatego różni się od przyłączek prostych wyposażonych w dwa gwinty zewnętrzne. Ma to znaczenie podczas wymiany uszkodzonego elementu oraz doboru zakończenia przewodu. Przed zamówieniem należy ustalić rodzaj przyłącza współpracującego elementu.

Materiał, ocynk i przygotowanie do montażu

Korpus przyłączki wykonany jest ze stali automatowej zabezpieczonej powłoką ocynkowaną, która ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów, uszczelki ED oraz stożka 24°. Powierzchnie współpracujące powinny być czyste i pozbawione uszkodzeń mogących wpływać na szczelność połączenia.

Parametry techniczne i oznaczenie Vitillo

  • Typ: przyłączka prosta BA ED BSP / metryczna
  • Gwint korpusowy: G 1" BSPP, zewnętrzny
  • Gwint przewodowy: M36x2, wewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 28L
  • Kąt stożka uszczelniającego: 24°
  • Uszczelnienie korpusowe: elastomerowe ED, Form E
  • Uszczelnienie przewodowe: stożkowe 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Oznaczenie Vitillo: AFE28LMG16EL

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada gwint wewnętrzny M36x2?

Tak. Od strony przewodu zastosowano wewnętrzny gwint M36x2 ze stożkiem uszczelniającym 24°. Po stronie korpusu znajduje się zewnętrzny gwint G 1" BSPP z uszczelką ED.

Czy oznaczenie 28L oznacza serię ciężką?

Nie. Oznaczenie 28L odpowiada serii lekkiej L. Seria ciężka oznaczana jest literą S. Przy doborze należy zawsze uwzględnić serię oraz rodzaj powierzchni uszczelniającej.

Czy po stronie BSP potrzebna jest dodatkowa podkładka?

Przyłączka posiada uszczelkę ED przeznaczoną do współpracy z odpowiednim gniazdem BSPP. Przy prawidłowym doborze i nieuszkodzonych powierzchniach uszczelniających nie ma potrzeby stosowania dodatkowej podkładki.

Przyłączki calowo-metryczne w ofercie HYDRON

Pozostałe rozmiary oraz konfiguracje gwintów można znaleźć w kategorii przyłączki proste calowo-metryczne. HYDRON zapewnia fachowe wsparcie techniczne przy doborze przyłączy BSP, gwintów metrycznych oraz komponentów hydrauliki siłowej w seriach L i S.

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
