Złączka grodziowa 1" M36X2 28L

Przejdź do sekcji Opinie

43,58 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

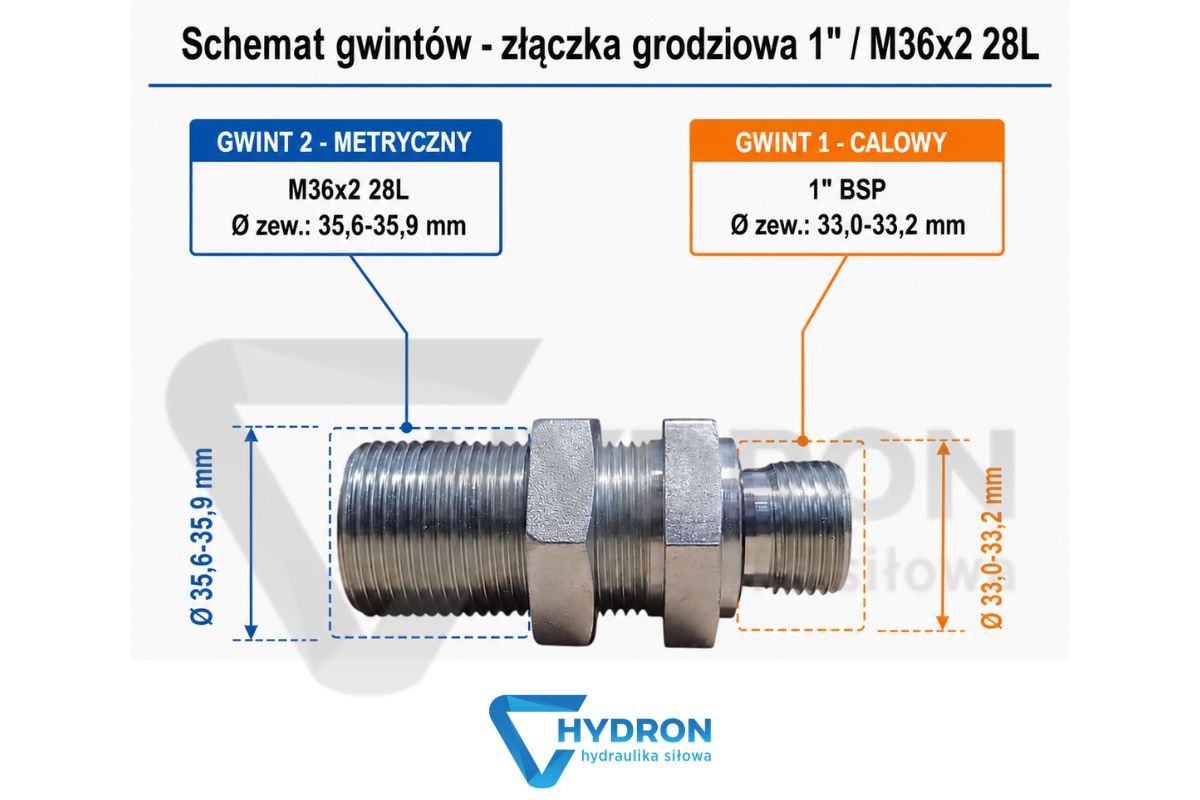

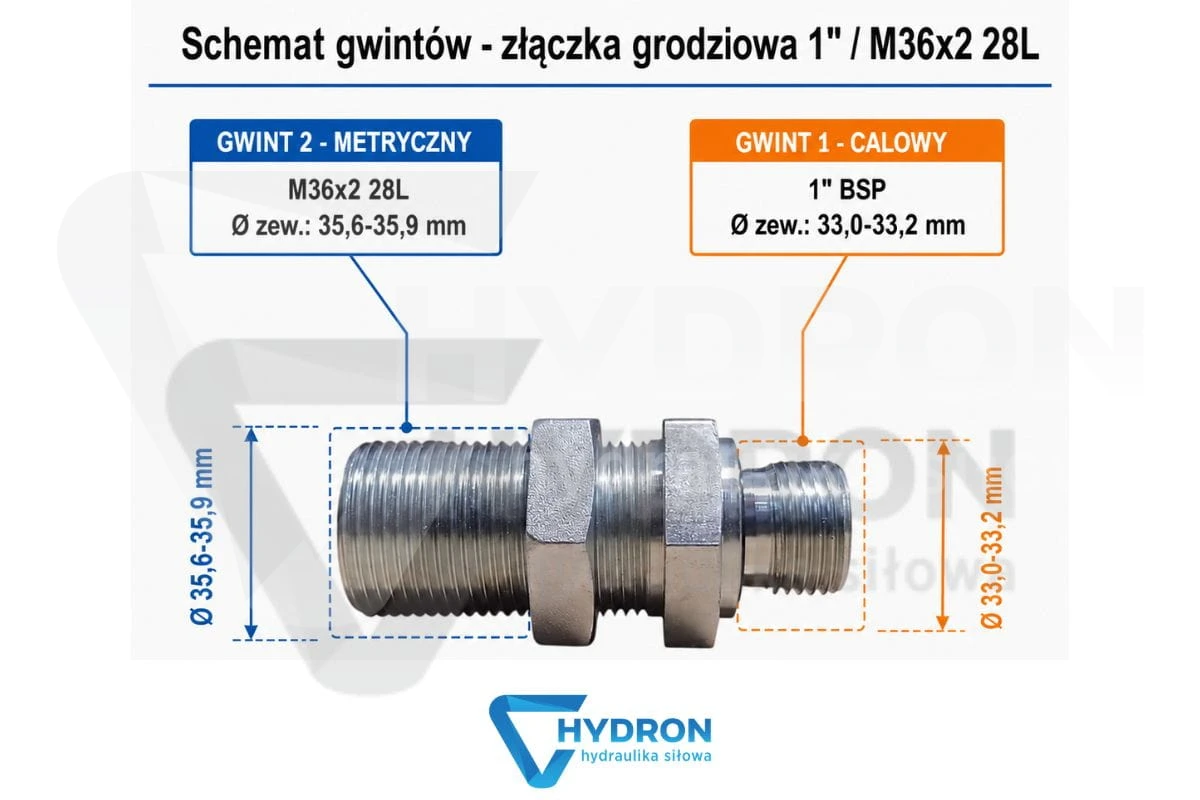

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO APPME28LMG16EL.1

Opis

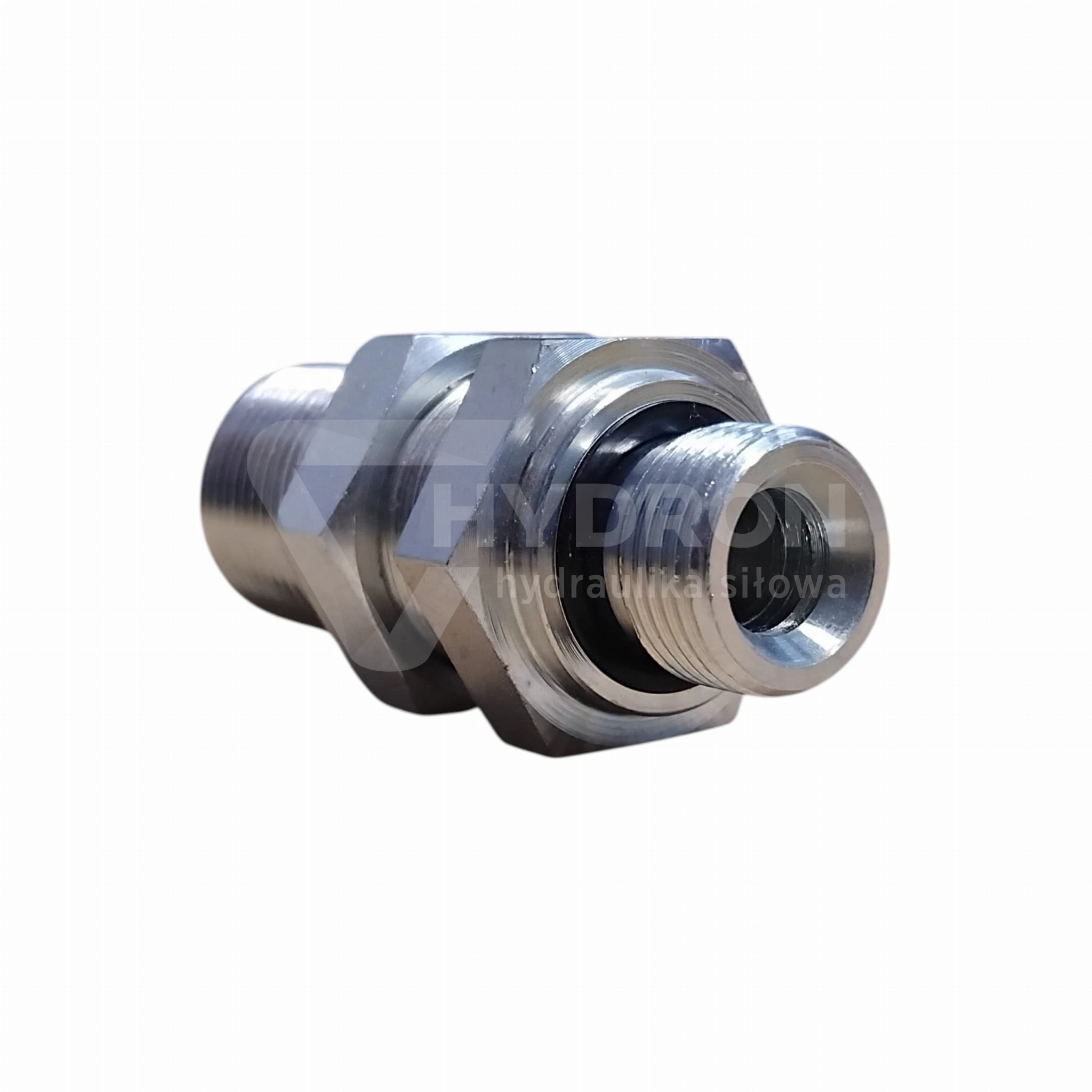

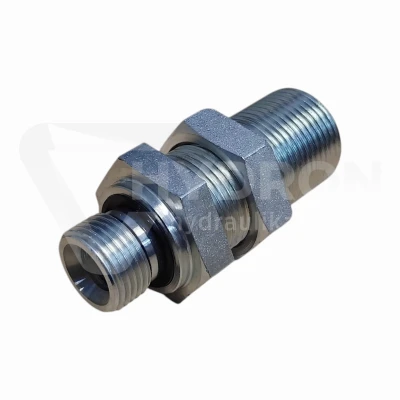

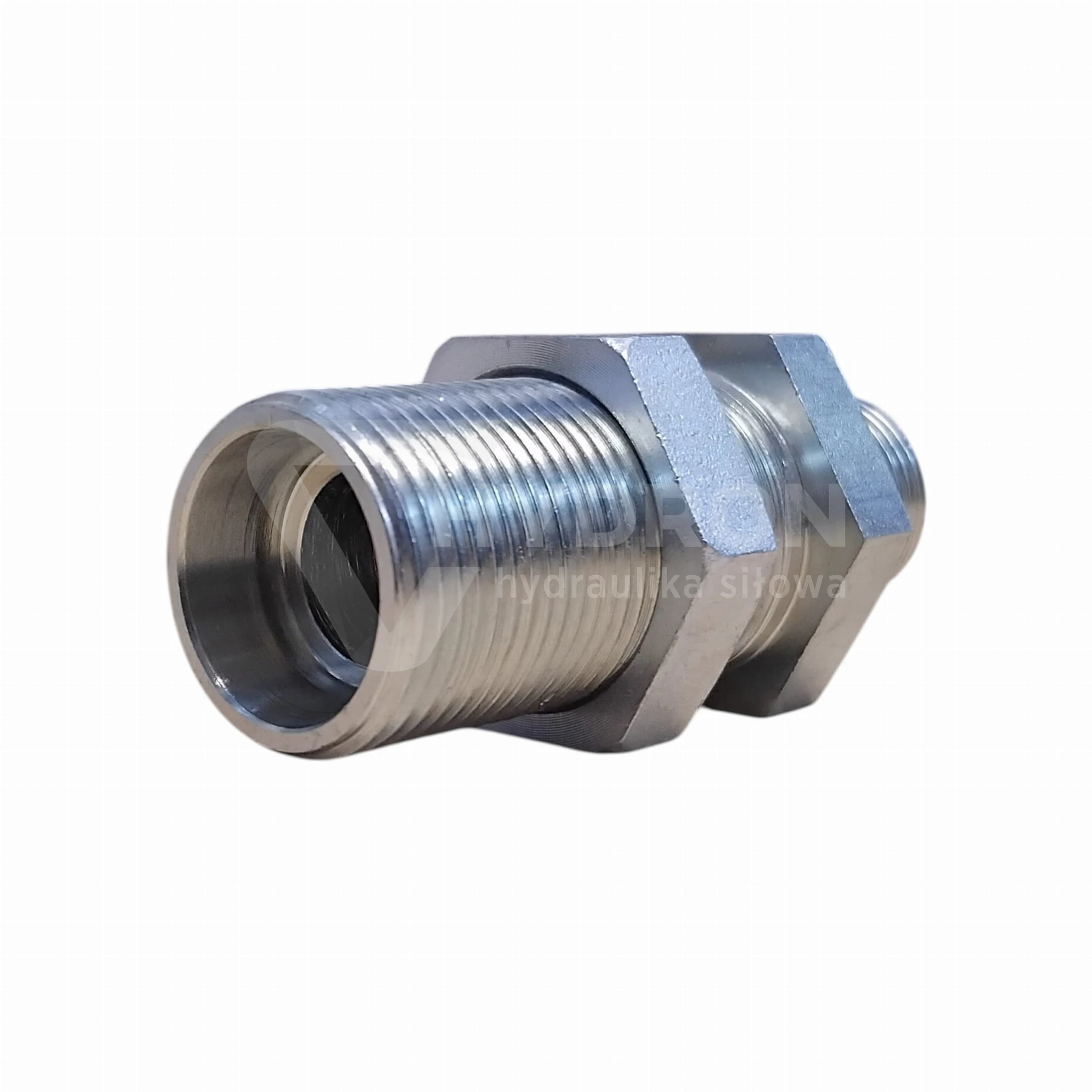

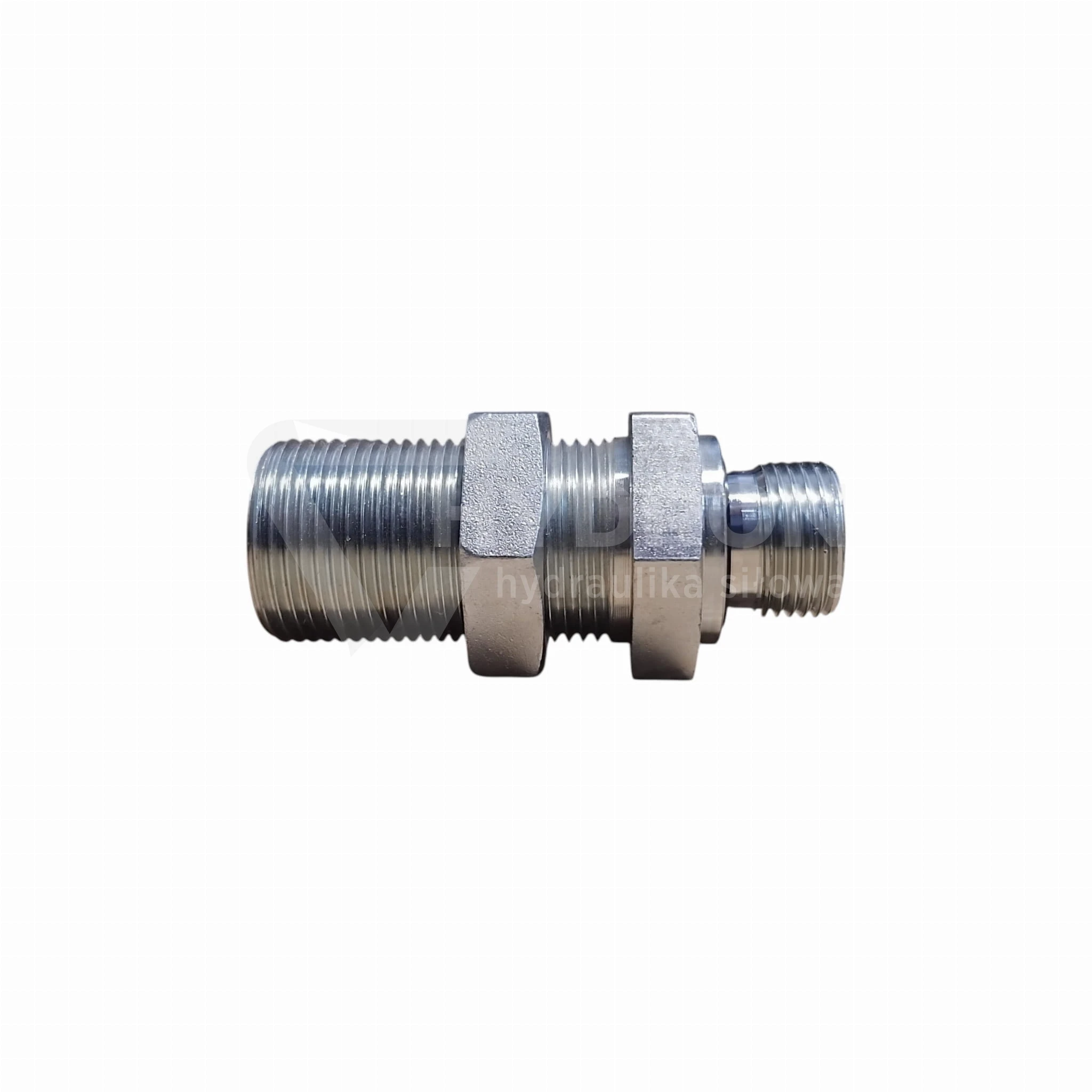

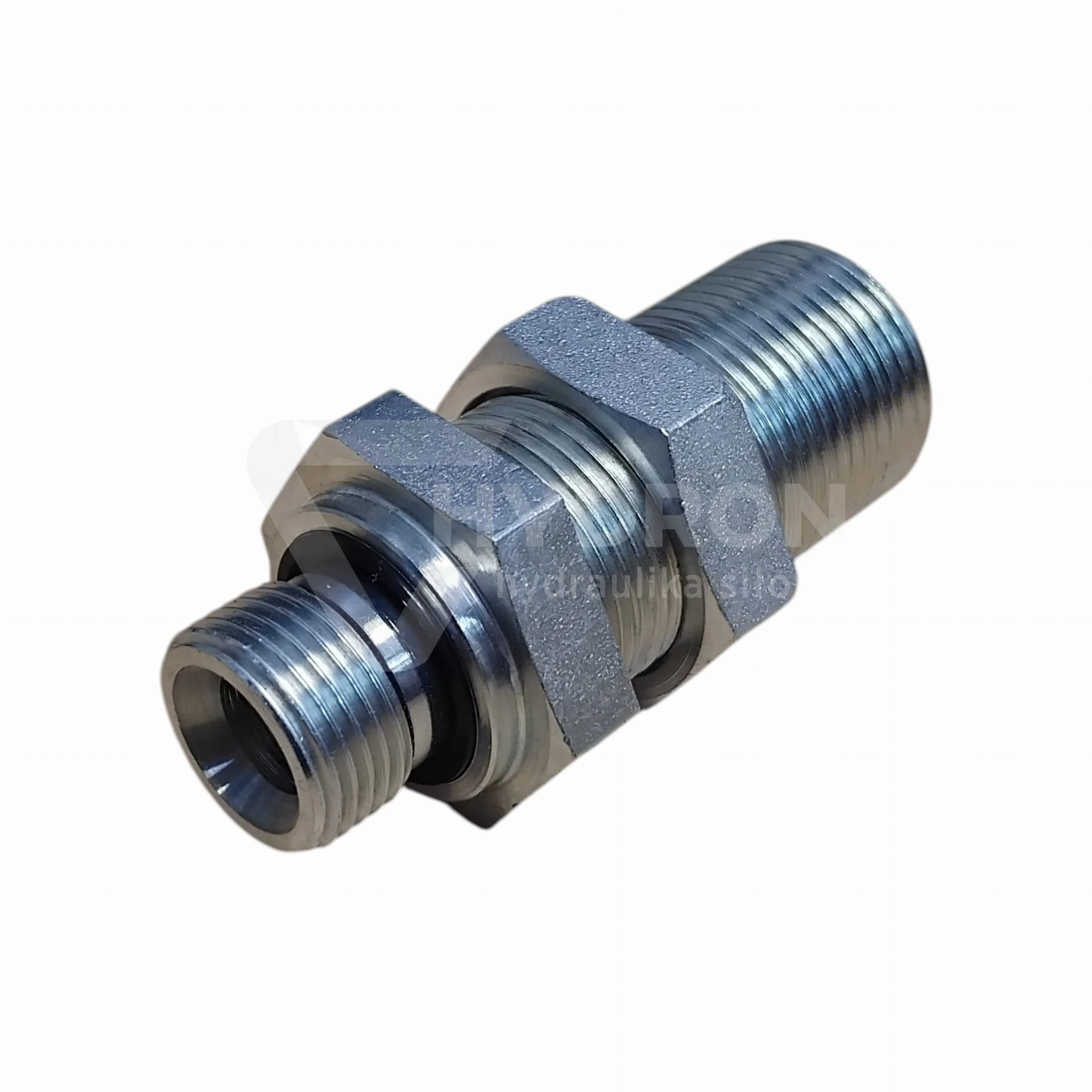

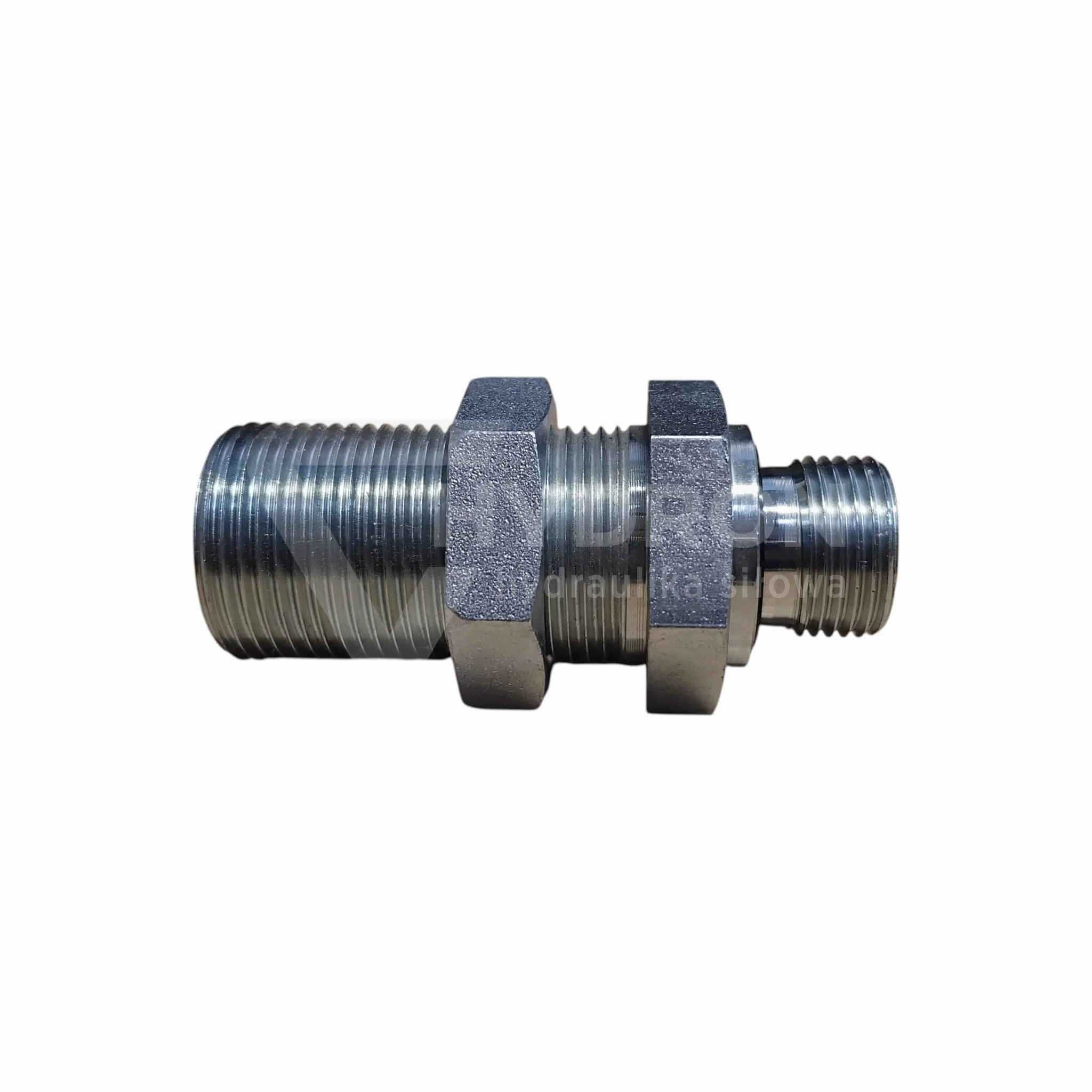

Złączka grodziowa 1" BSP / M36x2 28L,

Calowo-metryczna złączka ściankowa

Złączka grodziowa 1" BSP / M36x2 28L to stalowy element przejściowy łączący instalacje hydrauliczne w standardzie calowym BSP (gwint zewnętrzny 1") z przewodami i osprzętem w standardzie metrycznym M36x2, przeznaczony do przewodów o średnicy zewnętrznej 28 mm w serii lekkiej (L). Dzięki konstrukcji grodziowej złączka jest trwale mocowana przez ściankę zbiornika, obudowy lub tablicy rozdzielczej – komplet zawiera przeciwnakrętkę uszczelniającą i blokującą element w otworze montażowym. Oznaczenie katalogowe wg Vitillo: APPME28LMG16EL.1.

Przeznaczenie i zastosowanie

Złączki grodziowe calowo-metryczne stosuje się wszędzie tam, gdzie instalacja hydrauliczna musi przejść przez ściankę obudowy lub zbiornika, a obie strony układu pracują w różnych standardach gwintowania – np. blok sterujący lub pompa z gwintem BSP połączona z instalacją metryczną w standardzie DIN 2353. Typ 1" M36x2 28L sprawdza się w większych układach hydraulicznych: maszynach roboczych, agreggatach, prasach przemysłowych, maszynach rolniczych o dużym przepływie oraz instalacjach przemysłowych wymagających przejścia przez panel sterujący.

Seria 28L oznacza przewód hydrauliczny o zewnętrznej średnicy rury 28 mm w wykonaniu lekkim (L – light series), co odpowiada ciśnieniom roboczym stosowanym w standardowych układach hydrauliki siłowej. Jeśli Twoja instalacja wymaga wykonania ciężkiego przy tym samym rozmiarze nominalnym, dostępna jest wersja Złączka grodziowa 1" M36X2 25S (seria S – heavy series).

Parametry techniczne

Gwint calowy (strona BSP): 1" BSP (zewnętrzny, gwint rurowy walcowy)
Gwint metryczny: M36x2
Seria przewodu: 28L (Ø 28 mm, lekka / light series, DIN 2353)
Typ złączki: grodziowa – mocowanie przez ściankę z przeciwnakrętką
Materiał: stal węglowa z powłoką antykorozyjną
Oznaczenie wg Vitillo: APPME28LMG16EL.1
Symbol HYDRON: ZN-141-1 (seria złączek grodziowych calowo-metrycznych)

Seria L a seria S czym się różnią?

W złączkach metrycznych wg DIN 2353 litera oznaczenia serii (L – lekka, S – ciężka) definiuje grubość ścianki rury i maksymalne ciśnienie robocze. Przed zamówieniem zawsze należy zidentyfikować serię przewodu w instalacji – pomyłka między L a S skutkuje niezgodnością geometryczną zakucia i ryzykiem nieszczelności. Przy rozmiarze M36x2 odpowiednikiem w serii ciężkiej jest złączka grodziowa M36X2 28L (czysto metryczna, bez strony calowej) lub złączka 1" M36X2 25S dla serii ciężkiej.

Inne rozmiary złączek grodziowych calowo-metrycznych BSP/M

Złączka 1" M36x2 28L to jeden z większych rozmiarów w rodzinie złączek grodziowych calowo-metrycznych. Poniżej najczęściej dobierane warianty z tej serii:

Potrzebujesz złączki czysto metrycznej, bez strony calowej? Sprawdź pełną ofertę złączek grodziowych M36X2 28L oraz innych rozmiarów metrycznych, np. M30X2 22L, M45x2 35L czy M52X2 38S.

Dlaczego warto wybrać HYDRON?

HYDRON to specjalistyczny dostawca komponentów hydraulicznych z ponad 15-letnim doświadczeniem w branży hydrauliki siłowej, posiadający certyfikaty ISO 9001 oraz kod NATO NCAGE. Złączki grodziowe calowo-metryczne dostępne są w naszym magazynie w szerokim zakresie rozmiarów – od małych rozmiarów 1/4" aż po duże średnice przemysłowe. Przy pytaniach o dobór odpowiedniej złączki do Twojej instalacji zapraszamy do kontaktu pod numer +48 67 350 53 69 lub na adres zamowienia@hydron.com.pl.
