Złączki proste metryczne
Filtry
Produkty z kategorii
Złączki proste BB z gwintem metrycznym
Złączki proste obustronnie z gwintem zewnętrznym metrycznym
Korpus złączki prostej metrycznej - złączka prosta gwintowane metryczna ( z gwintem metrycznym ). Najpopularniejszy typ złączek stosowanych w hydraulice siłowej przeznaczonych do łączenie elastycznych przewodów hydraulicznych oraz łączenie rur hydraulicznych. Złączka prosta gwintowane obustronnie z gwintem zewnętrznym metrycznym z gniazdem 24°. Stosowane w hydraulice do połączeń w układach olejowych. Wykonana ze stali automatowej, pokryta warstwą antykorozyjną O-cynk w pasywacji białej. Występuje w wersji lekkiej (L – do 16 MPa) oraz ciężkiej (S – do 32 MPa). Złączki występują również w wersjach redukcyjnych. Złączki proste metryczne służą przede wszystkim do łączenia przewodów hydraulicznych.
Złączki proste redukcyjne - z dwoma gwintami różnego rozmiaru
Poniższa kategoria obejmuje również złączki metryczne redukcyjne. Czym jest złączka prosta redukcyjna z dwoma różnymi gwintami metrycznymi ? Złączka prosta redukcyjna z dwoma różnymi gwintami metrycznymi to element hydrauliczny, który umożliwia łączenie przewodów, rur lub komponentów o różnych średnicach gwintów metrycznych. Jej głównym zadaniem jest redukcja średnicy połączenia, co pozwala na płynne przejście między elementami instalacji o odmiennych wymiarach gwintów. Złączki te zapewniają szczelność i trwałość połączenia, a jednocześnie umożliwiają łatwy montaż i demontaż w razie potrzeby.
Złączki z większym sześciokątem = uniwersalne zastosowanie
Złączki oznaczone jako "ZŁĄCZKA/PRZYŁĄCZKA" są specjalnego typu złączkami i mogą być stosowane również jako przyłączki proste - dzieje się tak ponieważ posiadają większy sześciokąt pod klucz i dzięki temu mają miejsce na zastosowanie podkładki metalowo-gumowej, która zapewni szczelne połączenie ( zastosowanie jako przyłączka )
Alternatywne oznaczenie złączek prostych
W zależności od producenta złącza proste metryczne mogą być różnie nazywane stąd też mogą występować pod nazwami : Złącze proste / Straight coupling; G Złączka prosta / Końcówki EO ze stożkiem 24°; Złącze proste Typ: Tn98; Złączka prosta XG TN98; Złączka redukcyjna XGR TN98R; Złącze redukcyjne proste / Straight reducing coupling; GR Złączka redukcyjna prosta; G Złączka prosta
Parametry techniczne złączek prostych :
- normy wykonania: według Polskiej Normy : PN-65/M-73141; według DIN 2353
- wykonanie : stal automatowa ocynkowana lub stal nierdzewna
- gwinty : zewnętrzne metryczne
- stożek z gniazdem 24°
- przeznaczenie : łączenie przewodów lub rur
Oto opis słowa kluczowego gwint prosty przygotowany pod kątem SEO dla kategorii złączek metrycznych, z uwzględnieniem danych technicznych oraz linkowania wewnętrznego.
Gwint prosty w złączkach hydraulicznych
W hydraulice siłowej gwint prosty (nazywany również gwintem walcowym lub równoległym) to rodzaj nacięcia, w którym średnica zewnętrzna i wewnętrzna pozostają stałe na całej długości elementu. W przeciwieństwie do gwintów stożkowych, gwint prosty nie zapewnia szczelności poprzez samo zakleszczenie zwojów, lecz wymaga zastosowania dodatkowego elementu uszczelniającego.
Dlaczego warto stosować gwint prosty metryczny?
W asortymencie obejmującym złączki proste metryczne rozwiązanie to jest standardem w układach europejskich. Do jego głównych zalet należą:
-
Łatwość montażu: Możliwość wielokrotnego wkręcania i wykręcania bez ryzyka uszkodzenia gniazda.
-
Precyzyjne uszczelnienie: gwint prosty najczęściej współpracuje z uszczelnieniem typu ED (elastomerowym), o-ringiem lub uszczelnieniem na stożku wewnętrznym 24°.
-
Wysoka odporność: złączki wykonane ze stali automatowej z pasywacją białą gwarantują bezpieczną pracę nawet przy wysokim ciśnieniu roboczym.
Sposoby uszczelniania gwintów prostych
Wybierając złączki hydrauliczne, należy zwrócić uwagę na sposób, w jaki dany gwint prosty będzie uszczelniony:
-
Uszczelnienie ED: strona wkręcana w korpus (np. rozdzielacza czy pompy) posiada gumową uszczelkę, która dociskana jest do płaskiej powierzchni gniazda.
-
Stożek zaciskowy: Druga strona złączki zazwyczaj posiada stożek, na którym następuje samoczynne uszczelnienie po dokręceniu przewodu.

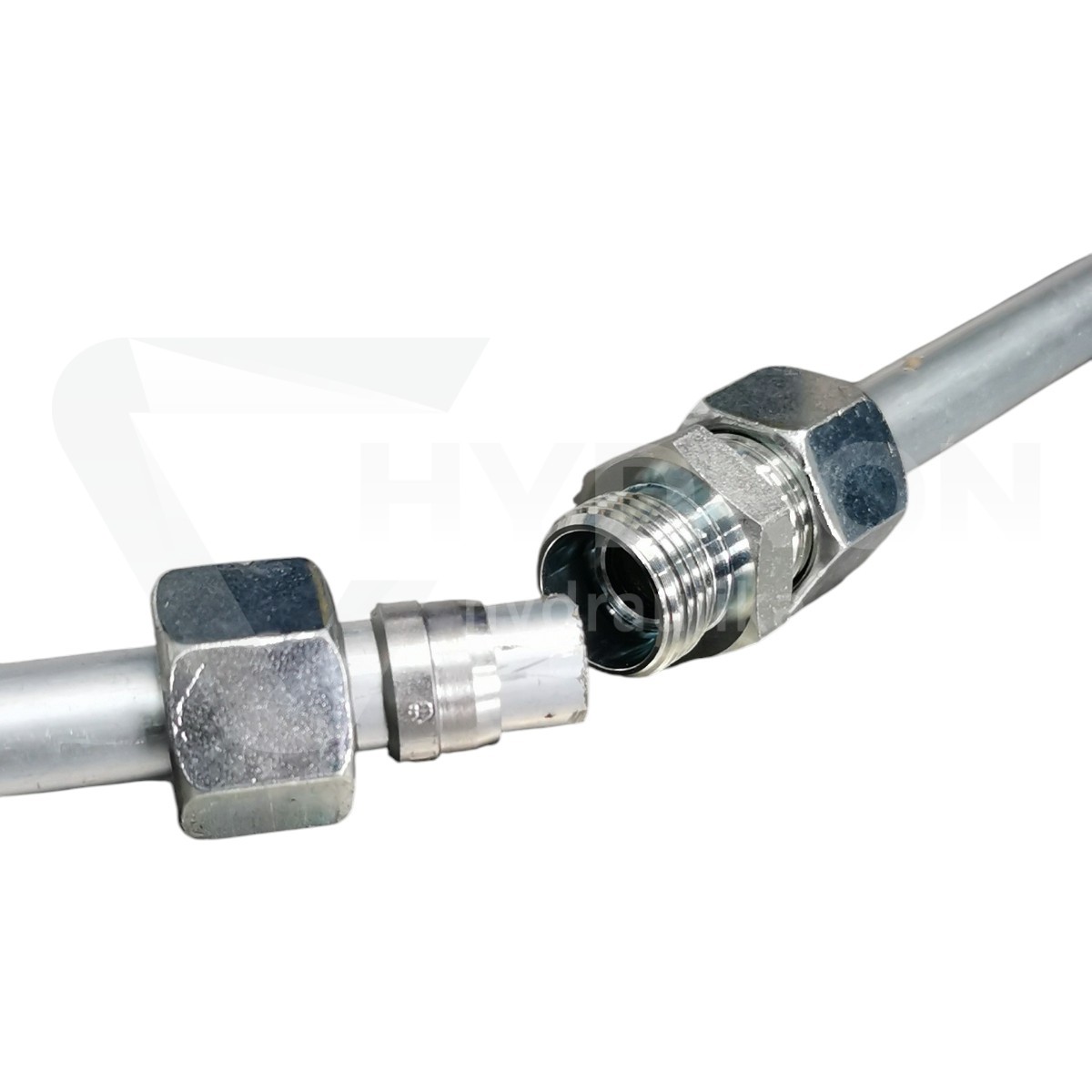

Galeria zdjęć dotyczących złączek prostych metrycznych
