Złączka AA M45X2/M45X2 35L

Przejdź do sekcji Opinie

108,42 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M45x2
Rozmiar gwintu 1 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Rozmiar gwintu 2 M45X2
Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN498-35L
Oznaczenie wg VITILLO AFE35L
Oznaczenie wg CAST 603512
Oznaczenie wg PARKER ERMETO GZ35L

Opis

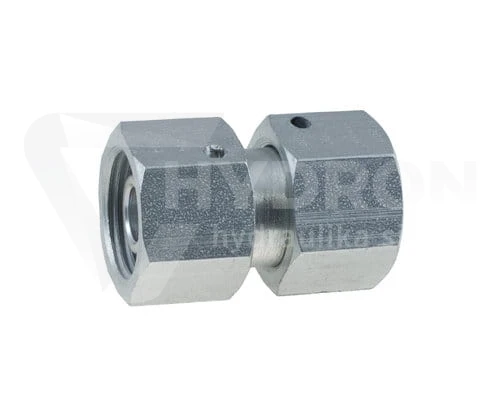

Złączka AA M45X2/M45X2 35L

Złączka prosta nakrętna AA metryczna korpus

Złączka prosta AA M45X2/M45X2 jest elementem, który znalazł szerokie zastosowanie w układach hydraulicznych, zwłaszcza w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle. Wykonana zgodnie z normą DIN 2353, z metalowym korpusem, pokryta powłoką antykorozyjną, zapewnia odporność na korozję i długowieczność produktu. Złącze wyposażone jest w stożkowe samo-uszczelniające zaciskanie, co sprawia, że połączenie jest szczelne i niezawodne. Produkt przeznaczony jest do łączenia dwóch przewodów lub innych złącz z tym samym stożkiem.

Złączka posiada ciśnienie robocze do 160 bar oraz jest przeznaczona do pracy z olejami hydraulicznymi. Złącze charakteryzuje się lekką konstrukcją, co ułatwia jego montaż i użytkowanie.

Kluczowe cechy

Złącze zgodne z normą DIN 2353 oraz PN-65 M73141, co zapewnia niezawodność i bezpieczeństwo użytkowania
Ciśnienie robocze do 160 bar, idealne do systemów hydraulicznych o średnim ciśnieniu
Samo-uszczelniający stożek zaciskowy gwarantuje trwałe i szczelne połączenie
Wykonanie z wysokiej jakości stali automatowej, pokrytej powłoką ocynkowaną, chroniącą przed korozją
Szerokie zastosowanie w hydraulice, szczególnie w rolnictwie, budownictwie, przemyśle i innych branżach
Odpowiedni do pracy z olejem hydraulicznym

Specyfikacja techniczna

Typ złącza: proste, nakrętne
Gwint: M45x2 z obu stron
Ciśnienie robocze: 160 bar
Przeznaczenie: łączenie przewodów w układach hydraulicznych
Materiał: stal automatowa, ocynk (pasywacja biała)
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Typ cieczy: olej hydrauliczny
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma: PN-65 M73141 Złączki proste
Temperatura pracy: -20°C do +120°C
Oznaczenie wg producentów:
- Rastelli Raccordi: TN498-35L
- Vitillo: AFE35L
- Cast: 603512
- Parker Ermeto: GZ35L

Pomocne dane

Średnica gwintu M45x2 mierzona suwmiarką:
- Średnica zewnętrzna: 44,6 - 44,9 mm
- Średnica wewnętrzna: 42,4 - 42,8 mm
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Wersja: lekka
Złącze przeznaczone do pracy z olejem hydraulicznym w systemach hydraulicznych

⚠ Uwaga: Złączka może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.

Złączka prosta AA M45x2/M45x2 35L 160 bar

Złączka prosta AA M45x2/M45x2 35L to hydrauliczna złączka nakrętna przeznaczona do łączenia dwóch elementów metrycznego systemu DIN 2353. Po obu stronach zastosowano nakrętki obrotowe z gwintem wewnętrznym M45x2, co ułatwia wykonanie połączenia bez obracania całym przewodem lub współpracującymi elementami instalacji.

Oznaczenie 35L określa lekką serię L oraz współpracę z rurą o średnicy zewnętrznej 35 mm. Jest to duży rozmiar złącza stosowany między innymi w głównych liniach hydraulicznych maszyn, agregatów i instalacji przemysłowych. Dopuszczalne ciśnienie robocze dla wariantu 3C-45 wynosi 16 MPa, czyli 160 bar.

Najważniejsze parametry techniczne

typ: złączka hydrauliczna prosta AA,
wykonanie: nakrętka / nakrętka,
gwint strony A: wewnętrzny M45x2,
gwint strony B: wewnętrzny M45x2,
rozmiar systemowy: 35L,
średnica zewnętrzna współpracującej rury: 35 mm,
seria: lekka L,
ciśnienie pracy: 16 MPa / 160 bar,
system połączenia: metryczny DIN 2353,
norma systemowa: PN-EN ISO 8434-1,
oznaczenie katalogowe: 3C-45,
oznaczenie korpusu występujące w dokumentacji: XDA 35L CF,
długość L1: 52 mm,
wymiar L2: 48 mm,
rozmiar pod klucz: 50 mm.

AA, czyli dwie nakrętki obrotowe

W nomenklaturze stosowanej w HYDRON symbol AA oznacza złączkę posiadającą nakrętkę po obu stronach. Jest to inna konstrukcja niż AB oraz BB.

Typ	Strona 1	Strona 2
AA	nakrętka obrotowa	nakrętka obrotowa
AB	nakrętka obrotowa	gwint zewnętrzny
BB	gwint zewnętrzny	gwint zewnętrzny

Konstrukcja AA jest praktyczna zwłaszcza przy dużych średnicach, gdzie obracanie sztywną rurą lub przewodem podczas montażu byłoby niewygodne. Obie strony można dokręcić niezależnie za pomocą nakrętek.

Co oznacza M45x2 35L?

M45x2 określa metryczny gwint o średnicy nominalnej 45 mm i skoku 2 mm. Z kolei 35L informuje, że połączenie jest przeznaczone dla rury o średnicy zewnętrznej 35 mm i należy do lekkiej serii L.

M45: średnica nominalna gwintu 45 mm,
2: skok gwintu 2 mm,
35: rura o średnicy zewnętrznej 35 mm,
L: lekka seria systemu DIN 2353.

Przy doborze nie należy ograniczać się wyłącznie do sprawdzenia gwintu. Równie istotny jest rozmiar rury oraz seria połączenia.

Jak sprawdzić gwint M45x2?

Podczas identyfikacji złączki można pomocniczo wykonać pomiar suwmiarką. Dla gwintu M45x2 średnica zewnętrzna wynosi w praktyce około 44,6-44,9 mm, natomiast średnica gwintu wewnętrznego około 42,4-42,8 mm.

gwint nominalny: M45x2,
pomiar gwintu zewnętrznego: około 44,6-44,9 mm,
pomiar gwintu wewnętrznego: około 42,4-42,8 mm,
skok: 2 mm.

Po potwierdzeniu M45x2 trzeba dodatkowo sprawdzić oznaczenie 35L. Sam wymiar gwintu nie daje jeszcze pełnej informacji o systemie połączenia.

35L to lekka seria DIN 2353

Wariant 35L należy do lekkiej serii L. Jest przeznaczony dla rury o średnicy zewnętrznej 35 mm. Nie należy interpretować litery L jako długości ani rozmiaru korpusu. Jest to oznaczenie klasy systemowej stosowane w hydraulicznych złączach rurowych DIN 2353.

Dla dużych średnic szczególnie ważne jest zachowanie zgodności całego zestawu. Rura, końcówka, złączka i nakrętka powinny odpowiadać temu samemu rozmiarowi 35L.

Połączenie metryczne ze stożkiem 24° i O-ringiem

Metryczne złączki AA z tej grupy HYDRON wykorzystują powierzchnię stożkową 24° z O-ringiem. O-ring wspomaga uszczelnienie powierzchni połączenia, natomiast nakrętka odpowiada za prawidłowy docisk współpracujących elementów.

Przed montażem należy sprawdzić stan powierzchni stożkowej oraz O-ringu. Uszkodzona, przecięta lub stwardniała uszczelka może prowadzić do wycieku nawet wtedy, gdy nakrętka została prawidłowo dokręcona.

160 bar dla wersji 3C-45

Katalog HYDRON dla złączki AA w konfiguracji M45x2 35L, oznaczonej symbolem 3C-45, podaje ciśnienie 16 MPa. Po przeliczeniu odpowiada to 160 bar.

W instalacji należy zawsze uwzględnić parametry wszystkich elementów współpracujących. Dopuszczalne ciśnienie całego układu określa komponent o najniższym ciśnieniu znamionowym.

Oznaczenia katalogowe pomocne przy identyfikacji

Oznaczenie	Znaczenie
3C-45	symbol katalogowy złączki AA dla M45x2 35L
XDA 35L CF	oznaczenie korpusu złącza nakrętnego podawane dla tej konfiguracji
M45x2	gwint metryczny
35L	rura 35 mm, seria lekka L

Podczas poszukiwania zamiennika najlepiej korzystać jednocześnie z kilku danych: M45x2, 35L, typu AA oraz symbolu 3C-45. Pozwala to ograniczyć ryzyko dobrania elementu o podobnym wyglądzie, ale innej geometrii.

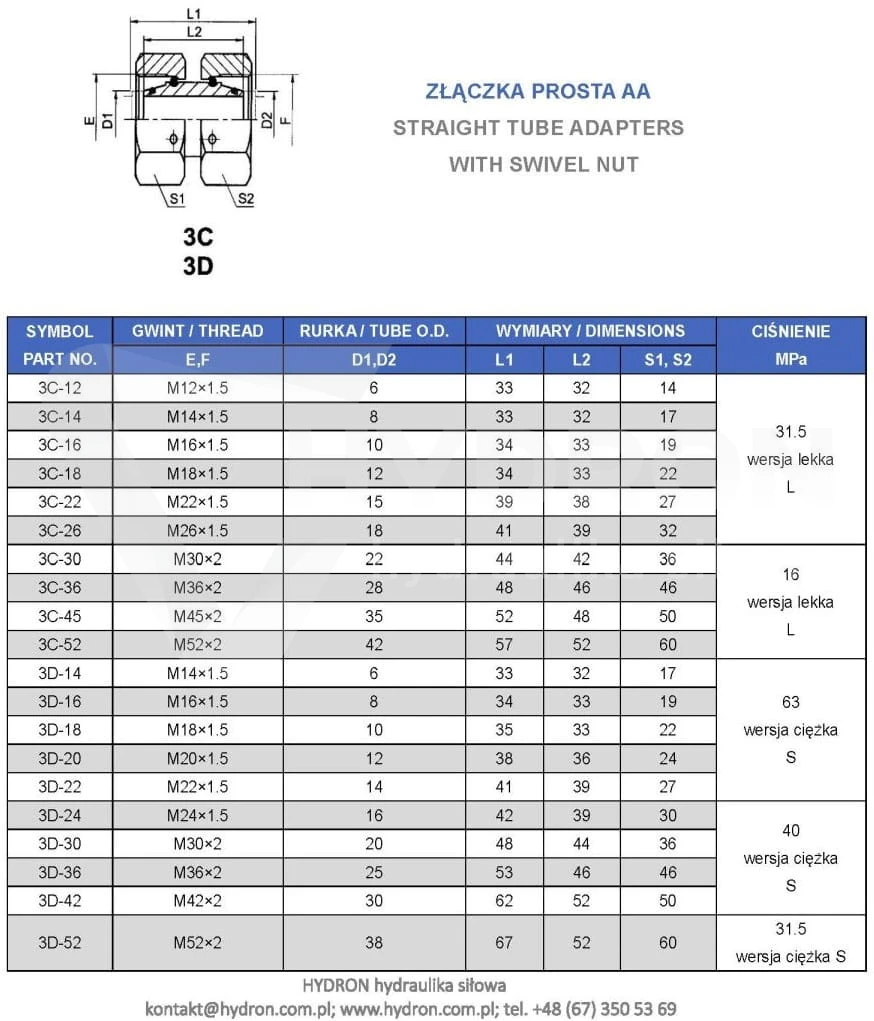

Wymiary katalogowe 3C-45

Parametr	Wartość
Gwint E/F	M45x2
Rura D1/D2	35 mm
L1	52 mm
L2	48 mm
S1 / S2	50 mm
Ciśnienie	16 MPa / 160 bar

Gdzie stosuje się złączkę AA M45x2 35L?

główne przewody instalacji hydraulicznych,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze i leśne,
maszyny budowlane,
instalacje rurowe o większych średnicach,
modernizacje i naprawy układów wykonanych w systemie DIN 2353.

Na co zwrócić uwagę przed zakupem?

potwierdź, że potrzebujesz złączki prostej AA z dwiema nakrętkami,
sprawdź gwint M45x2 po obu stronach,
potwierdź rurę o średnicy zewnętrznej 35 mm,
sprawdź lekką serię L,
zweryfikuj system stożkowy 24°,
sprawdź stan O-ringu współpracującego ze stożkiem,
upewnij się, że 160 bar odpowiada wymaganiom instalacji.

Złączki AA i pozostałe elementy hydrauliczne

Inne rozmiary konstrukcji nakrętka / nakrętka znajdziesz w kategorii złączek prostych AA. Pozwala to dobrać odpowiedni wariant do średnicy rury i serii zastosowanej w instalacji.

Przy rozbudowie układu sprawdź również pełną ofertę złączek hydraulicznych oraz końcówek do przewodów hydraulicznych.
