Złączka prosta AA M14x1,5/M16x1,5 10L/8L

Przejdź do sekcji Opinie

15,35 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg CAST GVO 8-L/10-L
Oznaczenie wg PARKER ERMETO GZR10/08L

Opis

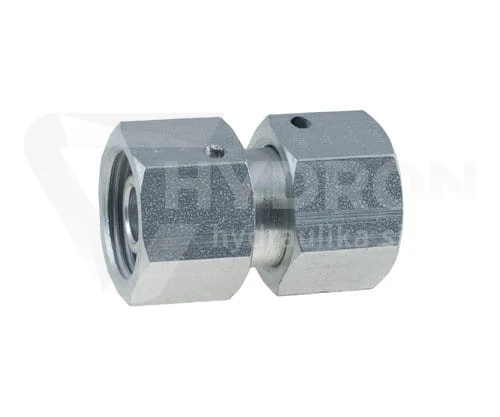

Złączka AA M14x1,5/M16x1,5 10L/8L

Złącze proste redukcyjne obustronnie nakrętne

Złączka AA M14x1,5/M16x1,5 to redukcyjna złączka nakrętna, wykorzystywana w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle. Produkt wykonany jest zgodnie z normą DIN 2353, zapewniając wysoką jakość i niezawodność połączeń w systemach o ciśnieniu roboczym do 315 bar. Złącze cechuje się lekką konstrukcją oraz stożkowym samo-uszczelnieniem, które gwarantuje szczelność połączeń podczas dokręcania.

Kluczowe cechy

Złącze wykonane zgodnie z normą DIN 2353 oraz PN-65 M73141
Ciśnienie robocze: 315 bar, dedykowane do średnio-wysokociśnieniowych układów hydraulicznych
Stożek zaciskowy z samo-uszczelnieniem zapewnia trwałe połączenie
Wykonane z wysokiej jakości stali automatowej, pokryte powłoką antykorozyjną
Odpowiednie do pracy z olejami hydraulicznymi

Specyfikacja techniczna

Typ złącza: proste, nakrętne, redukcyjne
Gwint z jednej strony: M14x1,5 (wewnętrzny metryczny)
Gwint z drugiej strony: M16x1,5 (wewnętrzny metryczny)
Ciśnienie robocze: 315 bar
Przeznaczenie: łączenie przewodów hydraulicznych
Materiał: stal automatowa, ocynk (pasywacja biała)
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Typ cieczy: olej hydrauliczny
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska norma: PN-65 M73141 Złączki proste
Temperatura pracy: -20°C do +120°C
Oznaczenie wg producentów:
- Cast: GVO 8-L/10-L
- Parker Ermeto: GZR10/08L

Pomocne dane

Średnica gwintu M14x1,5 mierzona suwmiarką:
- Średnica zewnętrzna: 13,6 - 13,9 mm
- Średnica wewnętrzna: 12,2 - 12,6 mm
Średnica gwintu M16x1,5 mierzona suwmiarką:
- Średnica zewnętrzna: 15,6 - 15,9 mm
- Średnica wewnętrzna: 14,2 - 14,6 mm
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Złącze przeznaczone do pracy z olejem hydraulicznym w średnio-wysokociśnieniowych układach hydraulicznych

⚠ Uwaga: Złączka może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.
