Złączka AA M52X2/M52X2 38S

Przejdź do sekcji Opinie

122,72 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN498-38S
Oznaczenie wg VITILLO AFE38S
Oznaczenie wg CAST 603523
Oznaczenie wg PARKER ERMETO GZ38S

Opis

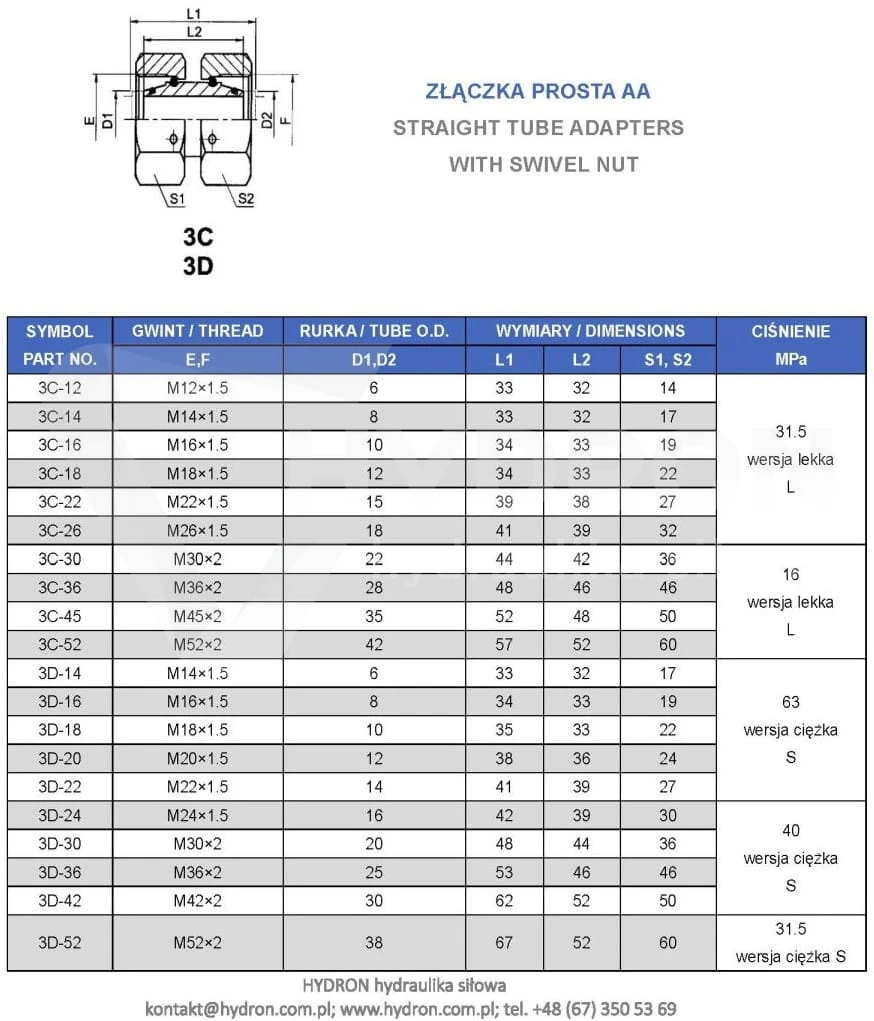

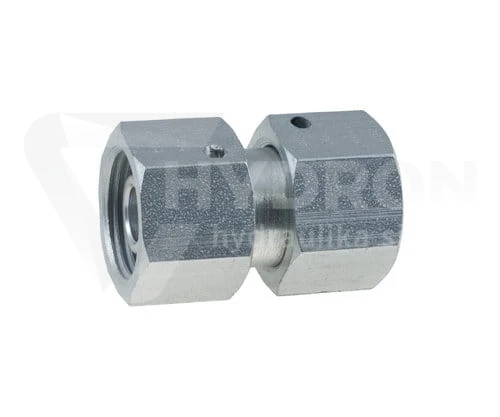

Złączka AA M52X2/M52X2 38S

Złączka prosta nakrętna M52X2/M52X2 korpus

Złączka prosta AA M52X2/M52X2 to element układów hydraulicznych, stosowany głównie w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz innych gałęziach przemysłu. Produkt spełnia normę DIN 2353 i jest wykonany z wysokiej jakości stali automatowej, pokrytej powłoką antykorozyjną. Złącze charakteryzuje się samo-uszczelniającym zaciskiem stożkowym, który zapewnia szczelność i trwałość połączenia. Produkt przeznaczony jest do łączenia przewodów oraz innych złącz z takim samym stożkiem.

Złączka działa w systemach hydraulicznych o ciśnieniu roboczym do 315 bar i jest odpowiednia do pracy z olejami hydraulicznymi. Wersja lekka ułatwia montaż i obsługę.

Kluczowe cechy

Złącze zgodne z normą DIN 2353 oraz PN-65 M73141
Ciśnienie robocze: 315 bar, dedykowane dla średnio-wysokociśnieniowych układów hydraulicznych
Stożek zaciskowy z samo-uszczelnieniem zapewnia trwałe i niezawodne połączenie
Wykonane z wysokiej jakości stali automatowej, ocynkowane, odporniejsze na korozję
Szerokie zastosowanie w hydraulice, szczególnie w rolnictwie, budownictwie i przemyśle
Odpowiednie do pracy z olejem hydraulicznym

Specyfikacja techniczna

Typ złącza: proste, nakrętne
Gwint: M52x2 z obu stron
Ciśnienie robocze: 315 bar
Przeznaczenie: łączenie przewodów w układach hydraulicznych
Materiał: stal automatowa, ocynk (pasywacja biała)
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Typ cieczy: olej hydrauliczny
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska norma: PN-65 M73141 Złączki proste
Temperatura pracy: -20°C do +120°C
Oznaczenie wg producentów:
- Rastelli Raccordi: TN498-38S
- Vitillo: AFE38S
- Cast: 603523
- Parker Ermeto: GZ38S

Pomocne dane

Średnica gwintu M52x2 mierzona suwmiarką:
- Średnica zewnętrzna: 51,6 - 51,9 mm
- Średnica wewnętrzna: 49,4 - 49,8 mm
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Wersja: ciężka
Złącze przeznaczone do pracy z olejem hydraulicznym w systemach hydraulicznych

⚠ Uwaga: Złączka może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.

Złączka prosta AA M52x2/M52x2 38S 315 bar

Złączka prosta AA M52x2/M52x2 38S to nakrętny element hydrauliczny przeznaczony do prostego łączenia dwóch komponentów w metrycznym systemie DIN 2353. Po obu stronach zastosowano nakrętki obrotowe z gwintem wewnętrznym M52x2, dzięki czemu połączenie można skręcić bez konieczności obracania przewodami lub sąsiednimi elementami instalacji.

Oznaczenie 38S wskazuje na ciężką serię S przeznaczoną dla rury o średnicy zewnętrznej 38 mm. Złączka wykorzystuje system stożkowy 24°, pracuje przy ciśnieniu do 315 bar i jest stosowana przede wszystkim w instalacjach hydrauliki siłowej wymagających dużych średnic przepływu oraz solidnego połączenia mechanicznego.

Parametry techniczne złączki AA M52x2 38S

typ produktu: złączka hydrauliczna prosta AA,
konstrukcja: dwie nakrętki obrotowe,
gwint strony A: wewnętrzny M52x2,
gwint strony A: wewnętrzny M52x2,
rozmiar systemowy: 38S,
średnica zewnętrzna współpracującej rury: 38 mm,
seria: ciężka S,
kąt stożka: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73141,
EAN: 2000000063355.

Co oznacza konstrukcja AA?

Symbol AA oznacza złączkę wyposażoną w nakrętkę obrotową po obu stronach. Jest to istotna różnica w stosunku do popularnych konstrukcji AB i BB.

AA: dwie nakrętki obrotowe,
AB: jedna nakrętka obrotowa i jeden gwint zewnętrzny,
BB: dwa gwinty zewnętrzne.

Złączka AA sprawdza się szczególnie wtedy, gdy łączone elementy posiadają dwa gwinty zewnętrzne i podczas montażu nie ma możliwości swobodnego obracania przewodami.

38S oznacza rurę 38 mm w serii ciężkiej

Oznaczenie 38S należy czytać jako połączenie przeznaczone dla rury o średnicy zewnętrznej 38 mm w ciężkiej serii S systemu DIN 2353.

38: średnica zewnętrzna rury 38 mm,
S: seria ciężka.

Seria S jest stosowana w instalacjach wymagających podwyższonej wytrzymałości mechanicznej oraz odporności na wysokie obciążenia robocze.

M52x2 38S a M52x2 42L - ten sam gwint nie oznacza tej samej złączki

Przy gwincie M52x2 szczególnie ważne jest sprawdzenie oznaczenia serii. Ten sam rozmiar gwintu występuje zarówno w konfiguracji 38S, jak i 42L.

Wariant	Gwint	Rura	Seria
38S	M52x2	38 mm	ciężka S
42L	M52x2	42 mm	lekka L

Dobór wyłącznie według gwintu M52x2 może więc prowadzić do zakupu niewłaściwego elementu. W przypadku tego produktu właściwa konfiguracja to 38S.

Jak rozpoznać gwint M52x2?

Przy identyfikacji starej złączki można pomocniczo wykorzystać pomiar suwmiarką. Gwint M52x2 ma skok 2 mm.

praktyczny pomiar gwintu zewnętrznego: około 51,6-51,9 mm,
praktyczny pomiar gwintu wewnętrznego: około 49,4-49,8 mm,
skok gwintu: 2 mm.

Pomiar średnicy gwintu należy uzupełnić sprawdzeniem średnicy rury oraz oznaczenia 38S. Sam M52x2 nie pozwala rozróżnić wersji 38S od 42L.

Połączenie stożkowe 24° DIN 2353

Złączka pracuje w znormalizowanym metrycznym systemie DIN 2353 / ISO 8434-1 ze stożkiem 24°. Gwint nakrętki wytwarza odpowiedni docisk współpracujących powierzchni, dlatego poprawność geometrii połączenia jest równie ważna jak zgodność samego gwintu.

Nie należy traktować M52x2 jako zwykłego gwintu rurowego uszczelnianego na zwojach. Przy doborze trzeba uwzględnić pełny system połączenia 24° oraz serię S.

315 bar dla dużego rozmiaru 38S

Dopuszczalne ciśnienie pracy złączki wynosi 315 bar. Jest to istotny parametr szczególnie przy dużej średnicy rury 38 mm, gdzie element może pracować w głównych przewodach instalacji hydraulicznych o wysokim przepływie.

Wartość 315 bar dotyczy złączki. Dopuszczalne ciśnienie kompletnego układu należy zawsze określać na podstawie elementu o najniższym dopuszczalnym ciśnieniu roboczym.

Oznaczenia katalogowe i odpowiedniki producentów

Ten sam typ złączki może występować w dokumentacji maszyn i katalogach producentów pod różnymi oznaczeniami. Dla konfiguracji AA M52x2 38S karta produktu podaje następujące odpowiedniki:

Producent	Oznaczenie
Parker Ermeto	GZ38S
Rastelli Raccordi	TN498-38S
Vitillo	AFE38S
CAST	603523

Podczas stosowania odpowiednika należy porównać nie tylko numer katalogowy, ale również gwint M52x2, średnicę rury 38 mm, ciężką serię S, geometrię stożka 24° oraz parametry dopuszczalne przez konkretnego producenta.

Parker Ermeto GZ38S

Oznaczenie GZ38S jest odpowiednikiem stosowanym w systemie Parker Ermeto. Może być szczególnie pomocne podczas serwisowania maszyn, w których dokumentacja części opiera się na numeracji Parker zamiast na zapisie M52x2 38S.

Przy zamianie elementu warto jednocześnie posługiwać się oznaczeniami GZ38S, 38S, M52x2 oraz DIN 2353. Pozwala to ograniczyć ryzyko pomyłki z wersją 42L.

Dwie nakrętki obrotowe ułatwiają montaż

Największą praktyczną zaletą konstrukcji AA są dwie nakrętki obrotowe. Po ustawieniu korpusu złączki można dokręcić oba połączenia bez obracania przewodami.

Rozwiązanie jest szczególnie przydatne w dużych instalacjach rurowych, gdzie przewody 38 mm są sztywne, ciężkie i trudne do obracania podczas montażu.
