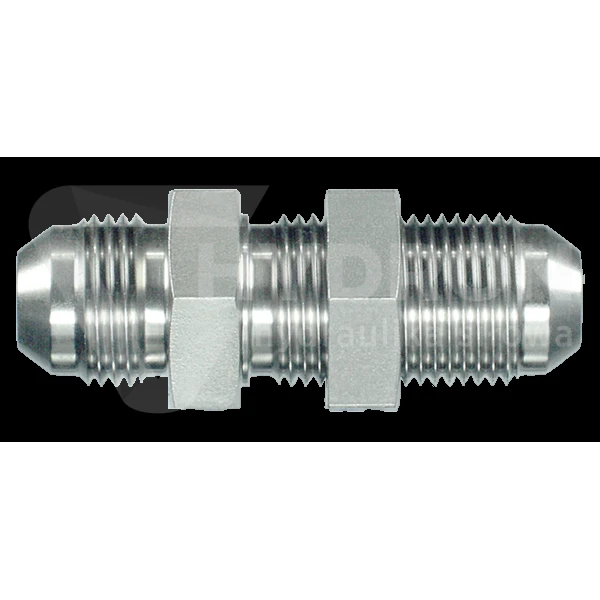

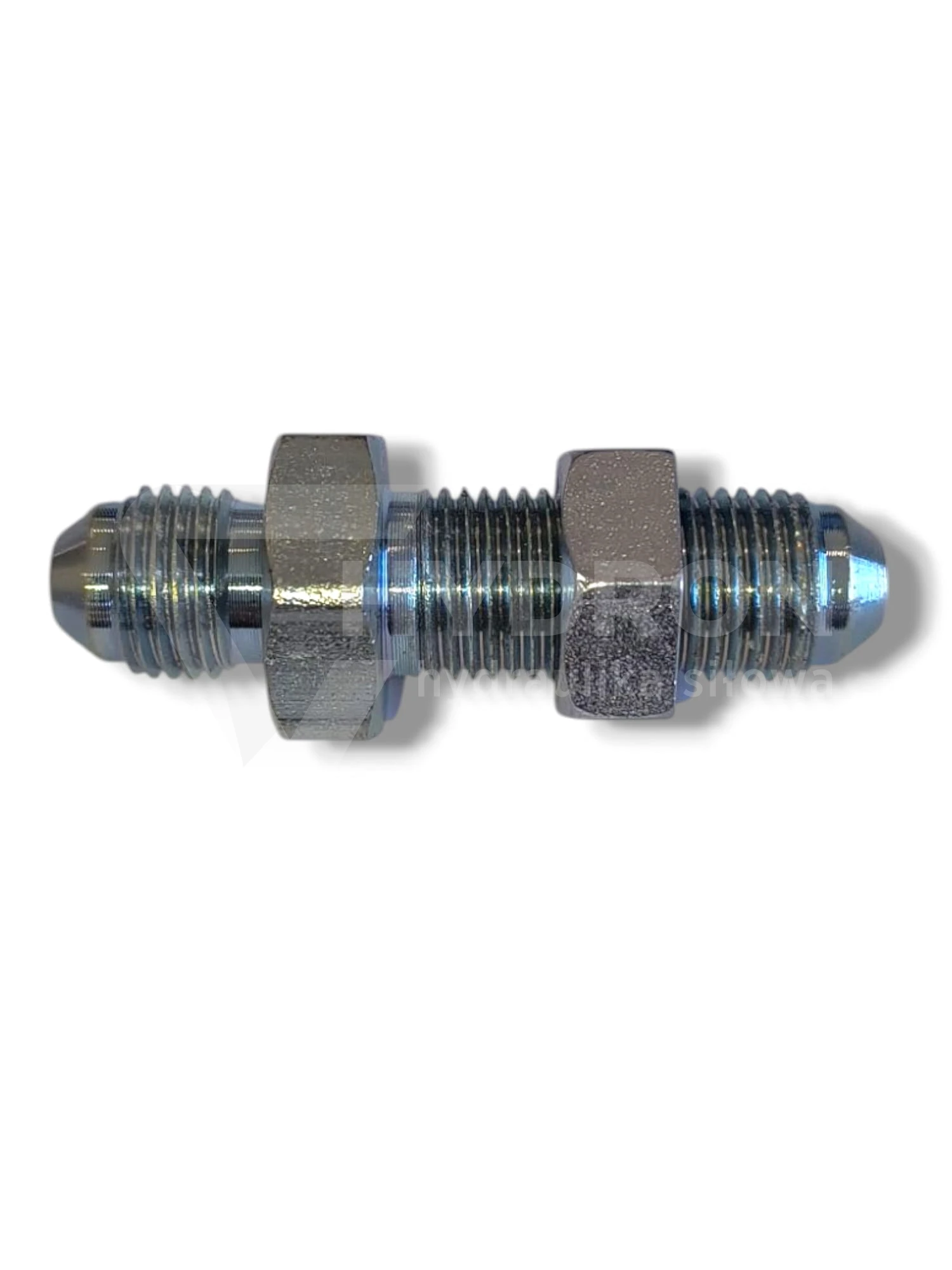

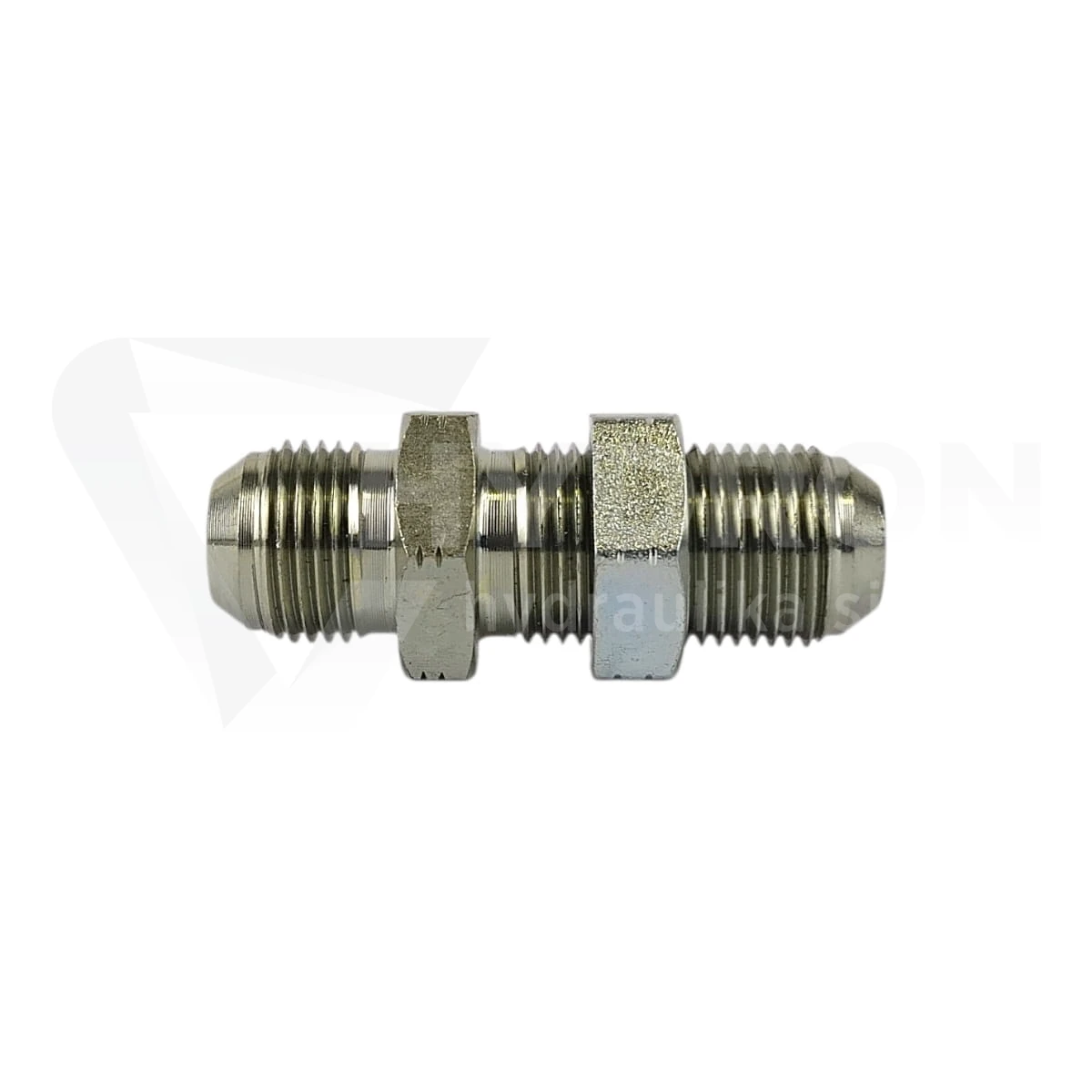

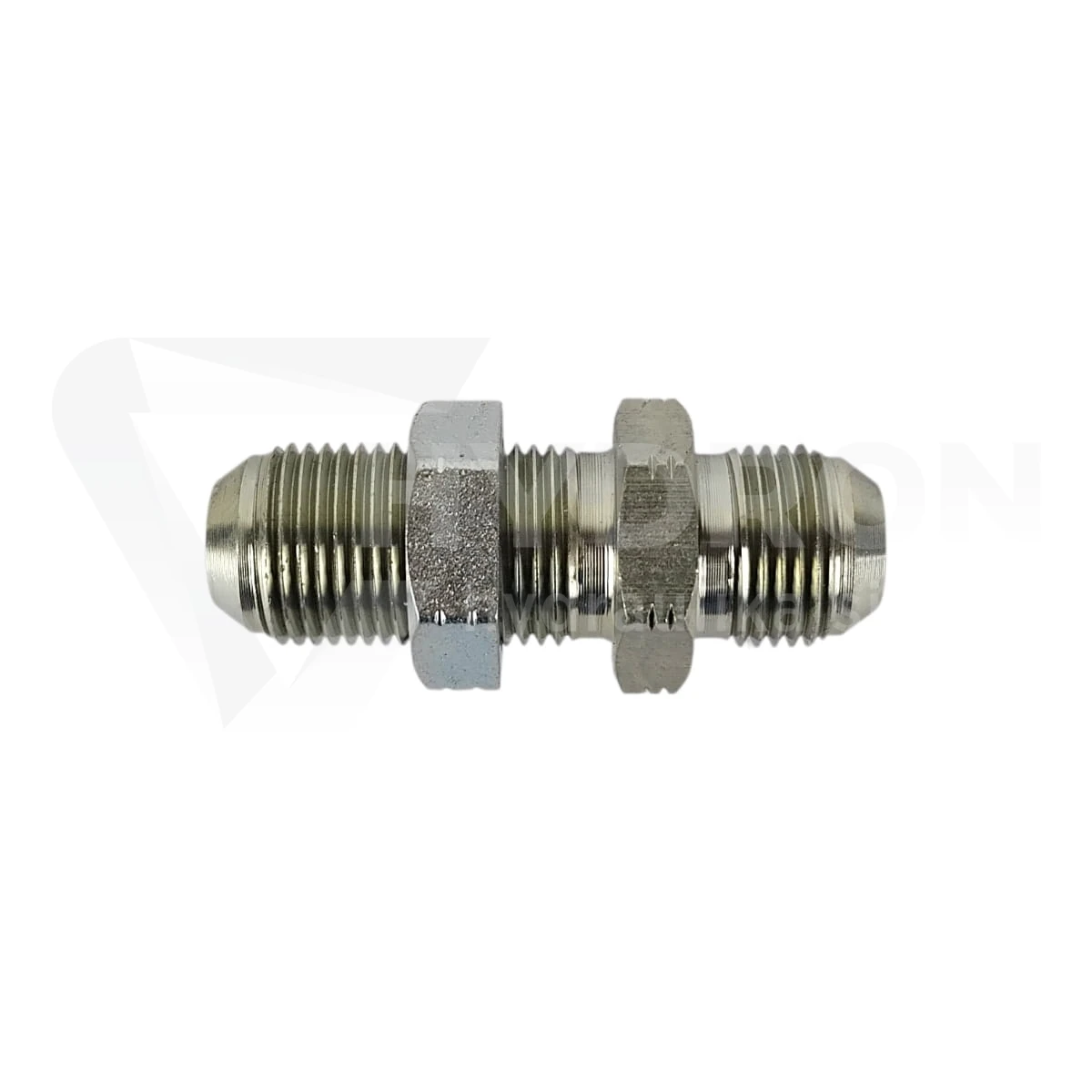

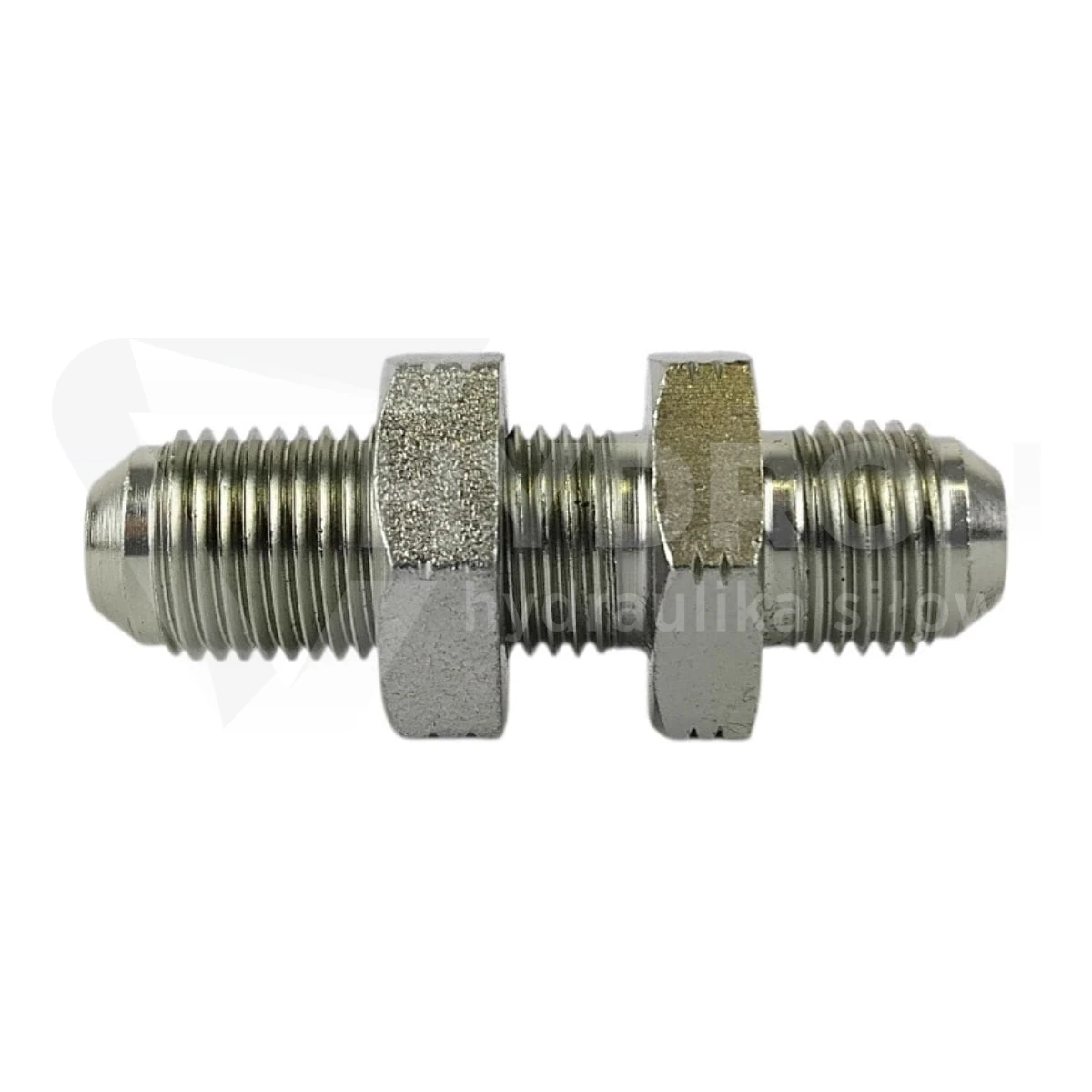

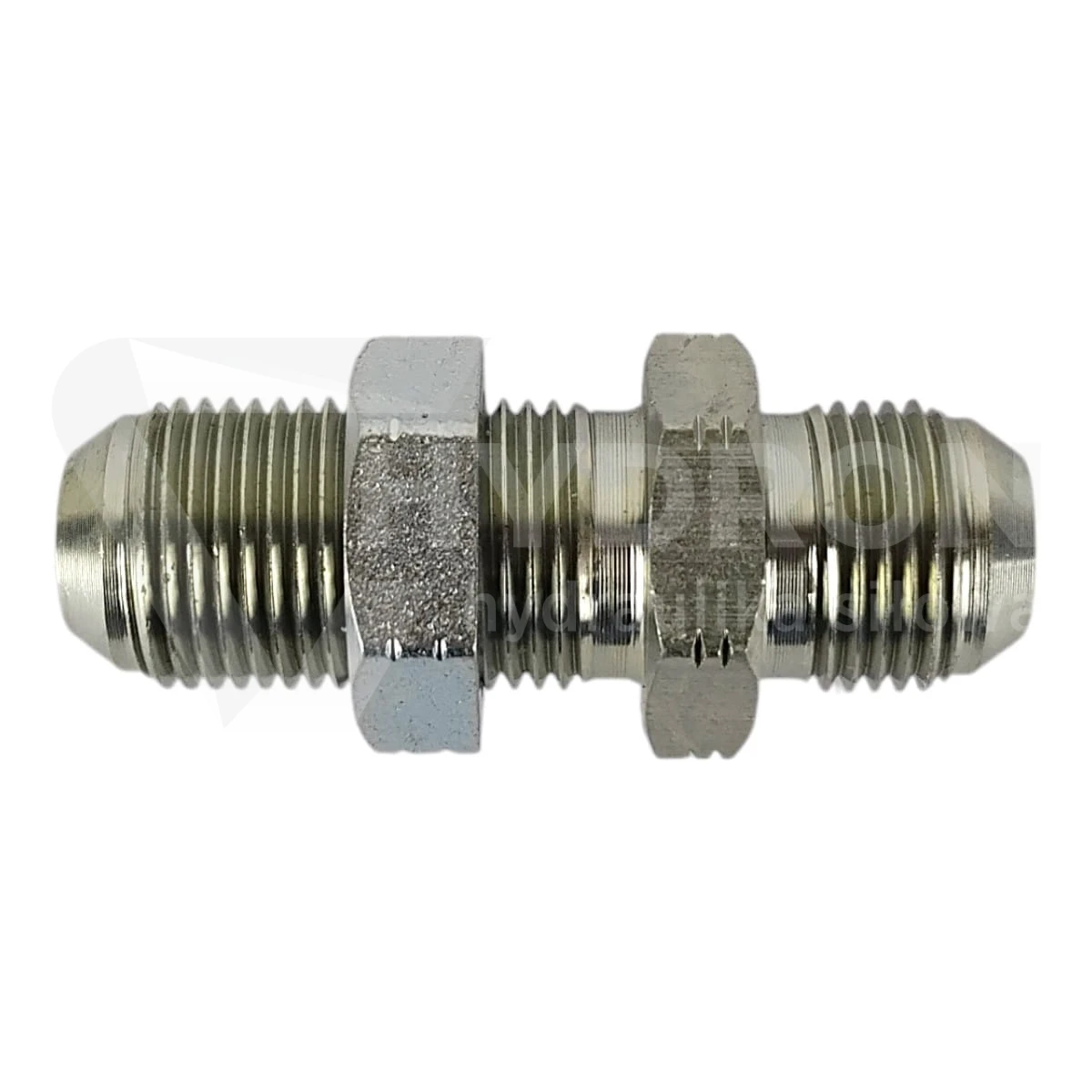

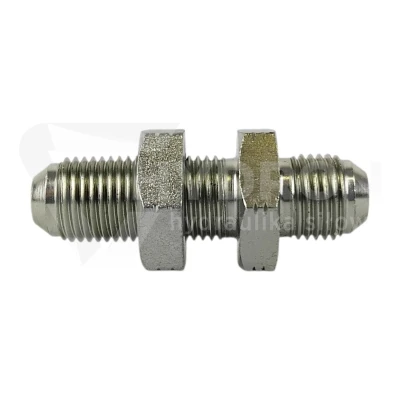

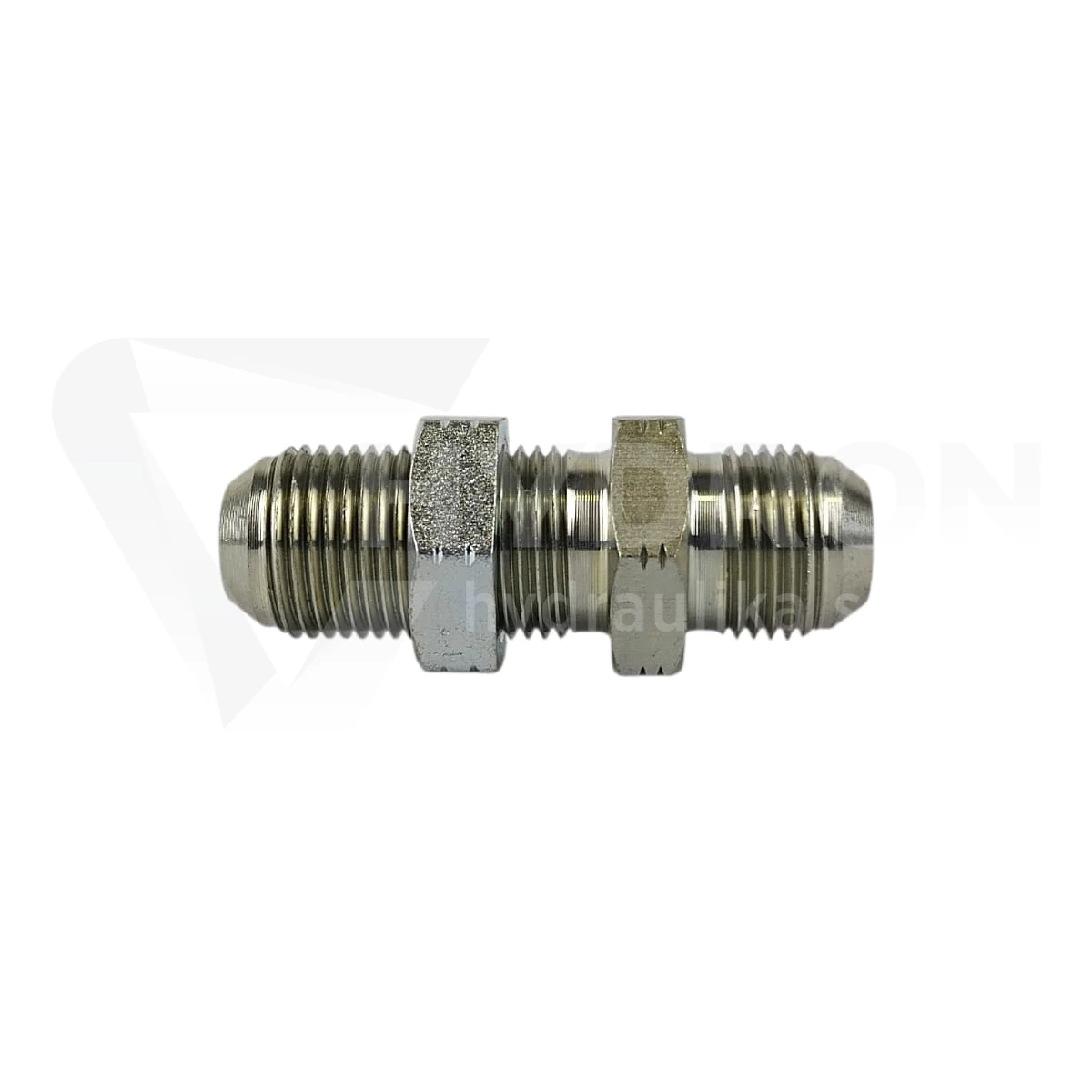

Złączka grodziowa UNF 7/16"

Złączka grodziowa UNF 7/16" jest niewielkim elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF 7/16" i ma ten sam rozmiar przyłącza po obu stronach. Jest to korpus złącza grodziowego skręcanego, wyposażony w przeciwnakrętkę, która pozwala unieruchomić złączkę w otworze montażowym. Takie rozwiązanie stosuje się wtedy, gdy przewód hydrauliczny nie powinien przechodzić przez konstrukcję luźno, lecz ma zostać zamocowany w stałym, kontrolowanym punkcie.

Złączka grodziowa UNF 7/16" do przejść przez panel

W instalacji hydraulicznej małe przejście przez panel może być równie ważne jak duży przewód roboczy. Jeżeli wąż albo rurka przechodzi przez otwór bez stabilnego punktu mocowania, przewód może ocierać się o krawędź, przenosić drgania na końcówkę albo pracować pod nienaturalnym kątem. Złączka grodziowa UNF 7/16" pozwala uporządkować takie przejście i rozdzielić instalację po obu stronach przegrody. W sklepie Hydron podobne elementy znajdują się w kategorii złączki grodziowe JIC UNF.

JIC 37° i gwint UNF 7/16"

W nazwie produktu pojawia się UNF, natomiast w parametrach technicznych wskazany jest rozmiar 7/16" JIC. W praktyce chodzi o połączenie JIC 37°, które wykorzystuje gwint UNF oraz stożek 37° jako powierzchnię współpracującą. Nie należy więc dobierać tej złączki wyłącznie po średnicy gwintu. Trzeba sprawdzić, czy element po drugiej stronie również pracuje w standardzie JIC 37°. Gwint UNF może wyglądać podobnie do innych drobnozwojnych gwintów calowych, ale nie oznacza to zgodności montażowej.

Ten sam rozmiar po obu stronach złączki

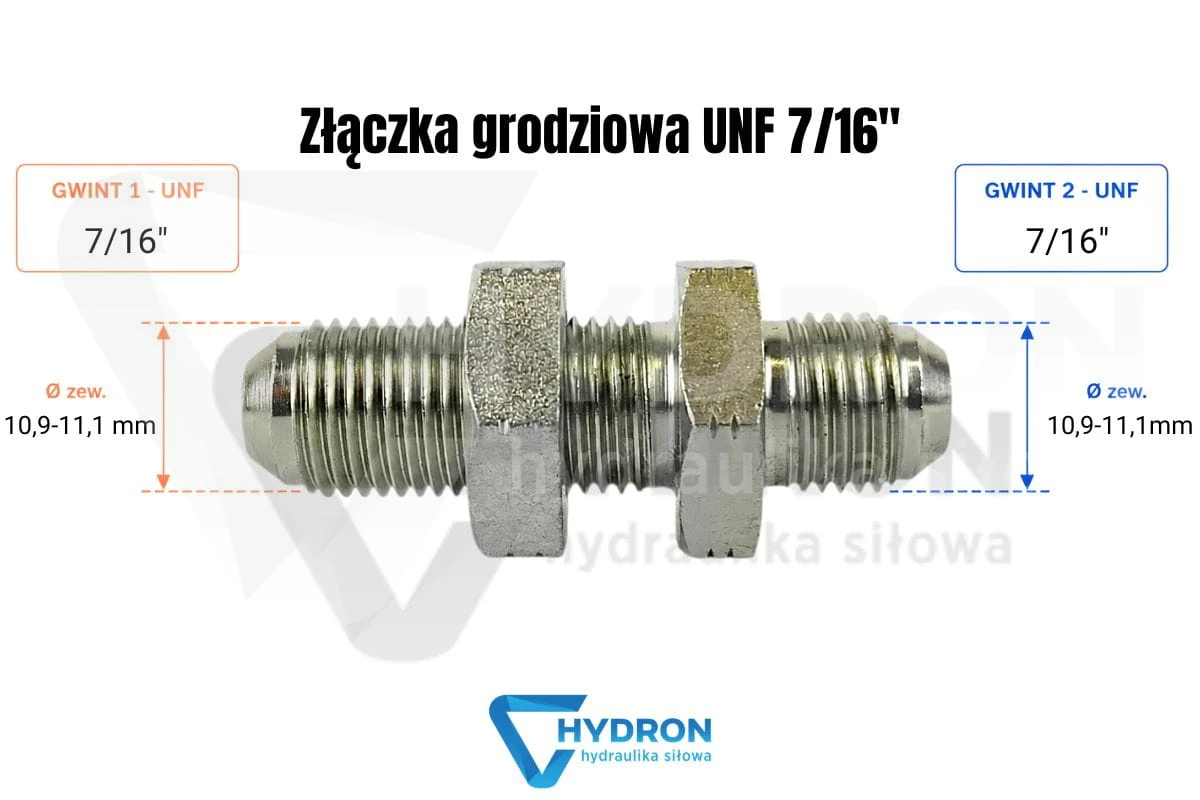

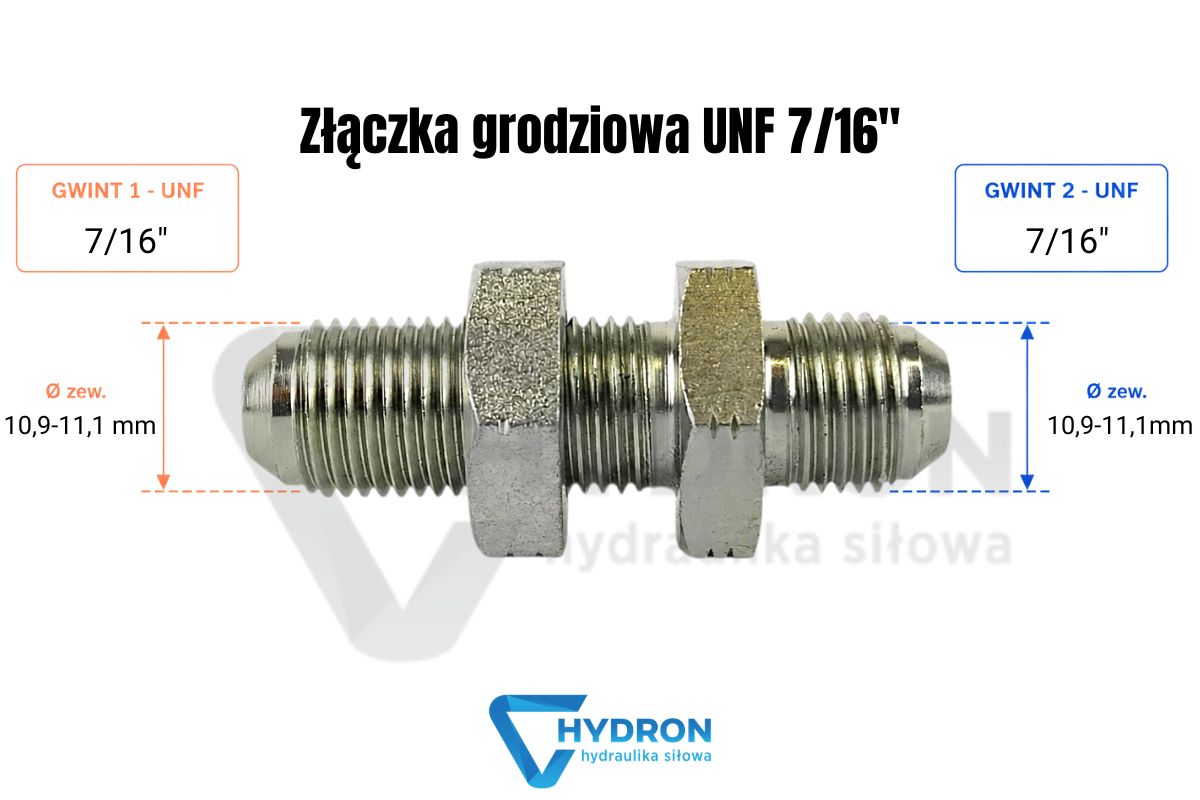

Złączka grodziowa UNF 7/16" nie jest redukcją. Obie strony mają ten sam rozmiar przyłącza 7/16" JIC. Oznacza to, że gwint większy i gwint mniejszy są takie same, a złączka służy przede wszystkim do przeprowadzenia połączenia przez gródź, a nie do zmiany średnicy. Wymiary gwintu podane w karcie produktu wynoszą 10,9-11,1 mm zewnętrznie oraz 9,7-10,0 mm wewnętrznie. Przy identyfikacji starej części warto porównać nie tylko średnicę, ale też kąt stożka, skok gwintu i sposób skręcania końcówki.

Przeciwnakrętka i montaż w otworze grodziowym

W zestawie znajduje się przeciwnakrętka na klucz 17 mm. To ważny element, ponieważ pozwala zamocować złączkę w panelu i ograniczyć jej obracanie podczas pracy przewodu. Przed montażem trzeba sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia oraz miejsce na przewód po obu stronach. Złączka nie powinna być ustawiona pod naprężeniem. Jeżeli przewód po skręceniu ciągnie korpus w bok, z czasem może dojść do luzowania połączenia, uszkodzenia stożka albo wycieku oleju.

Norma ISO 8434-2 i JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. W praktyce oznacza to połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37°, czystości elementów i właściwego dokręcenia. Gwint nie powinien być traktowany jako główna powierzchnia uszczelniająca. Jeżeli stożek końcówki jest uszkodzony, zarysowany albo zabrudzony, nowe złącze może nie usunąć problemu wycieku. Przy naprawie warto sprawdzić także końcówkę przewodu i element współpracujący.

Kiedy wybrać złączkę grodziową zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez panel. Złączka grodziowa UNF 7/16" ma inną funkcję. Pozwala osadzić punkt połączeniowy w konstrukcji maszyny i utrzymać przewód w przewidywalnym miejscu. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego podejścia niż przejście grodziowe.

Ciśnienie 345 bar i kontrola całego połączenia

Ciśnienie pracy złączki wynosi 345 bar. Ten parametr dotyczy samego elementu, ale cały fragment instalacji należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, stożek JIC, rura, adapter albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, sama wymiana złączki nie zawsze wystarczy. Trzeba sprawdzić, czy przewód nie pracuje pod naprężeniem, czy stożek 37° nie jest uszkodzony i czy w układzie nie występują skoki ciśnienia. Do kontroli instalacji można wykorzystać manometry hydrauliczne.

Dobór przewodu do złączki JIC 7/16"

Przewód podłączony do złączki grodziowej powinien mieć odpowiednią długość, właściwy promień gięcia i końcówkę zgodną z JIC 37°. Przy małych rozmiarach łatwo zlekceważyć naprężenie przewodu, ale nawet krótki wąż może obciążać złączkę, jeżeli jest źle poprowadzony. Jeżeli przewód ma zostać wykonany pod konkretną maszynę, warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu, długości i ustawienia końcówek.

Najczęstsze błędy przy złączkach UNF i JIC

Najczęstszy błąd to mylenie połączenia JIC z innym gwintem calowym. Drugi błąd to dobór po samym wymiarze gwintu, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jak zwykła redukcja albo przypadkowe przedłużenie przewodu. Przy połączeniach JIC duże znaczenie ma czystość stożka, brak uszkodzeń na powierzchni uszczelniającej i poprawne prowadzenie przewodu. Jeżeli wąż przechodzi blisko krawędzi panelu, można zastosować osłony spiralne na węże hydrauliczne.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać sąsiednie warianty z tej samej rodziny. Przy większym rozmiarze można sprawdzić złączkę grodziową UNF 9/16", a przy innym małym rozmiarze złączkę grodziową UNF 1/2". W instalacjach z większymi przyłączami JIC do porównania przydatna będzie również złączka grodziowa UNF 7/8". Dobór po porównaniu kilku wymiarów jest bezpieczniejszy niż montaż części „na próbę”.

Mocowanie przewodów przy przejściu przez gródź

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo przechodzi blisko konstrukcji maszyny, należy zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów służą uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

• Produkt: złączka grodziowa UNF 7/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: JIC 37° na gwincie UNF
• Rozmiar gwintu 1: 7/16" JIC
• Wymiar gwintu 1: 10,9-11,1 mm zewnętrznie / 9,7-10,0 mm wewnętrznie
• Rozmiar gwintu 2: 7/16" JIC
• Wymiar gwintu 2: 10,9-11,1 mm zewnętrznie / 9,7-10,0 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 7/16" JIC
• Gwint mniejszy: brak różnicy, obie strony 7/16" JIC
• Długość całkowita: 52,5 mm
• Klucz: 17 mm
• Przeciwnakrętka: w zestawie, klucz 17 mm
• Ciśnienie pracy: 345 bar
• Norma wykonania: ISO 8434-2 / JIC 37° J514
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: BA.53.00.04
• Oznaczenie wg Vitillo: APPMJ04
• Oznaczenie wg Cast: 202001.3
• Oznaczenie alternatywne: XSV 7/16" / 6J-04
• Kod produktu: ZN-141-1 7/16 UNF
• Kod kreskowy EAN: 2000010037148

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 7/16" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, obudowę czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 7/16", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 7/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 7/16"?

Produkt ma po obu stronach przyłącze 7/16" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 7/16" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 7/16"?

Ciśnienie pracy wynosi 345 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 7/16" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 7/16"?

Przed zakupem należy sprawdzić rozmiar 7/16" JIC, standard JIC 37°, ciśnienie pracy 345 bar, długość 52,5 mm, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
