Złączka prosta BB JIC (UNF) 7/16-20"

Przejdź do sekcji Opinie

4,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 7/16'' JIC
Rozmiar gwintu 1 w milimetrach 10,9-11,1zew./9,7-10,0wew.
Rozmiar gwintu 2 7/16 JIC
Rozmiar gwintu 2 w milimetrach 10,9-11,1zew./9,7-10,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 345 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI BA.17.00.04
Oznaczenie wg VITILLO AMJ0404
Oznaczenie wg CAST 202401.3
Oznaczenie alternatywne 1J-04

Opis

Złączka prosta BB JIC (UNF) 7/16"-20

Złączka prosta BB JIC (UNF) 7/16"-20 to element złączny hydrauliki siłowej przeznaczony do łączenia dwóch przewodów hydraulicznych lub innych elementów wyposażonych w kompatybilne przyłącza JIC. Posiada dwa jednakowe gwinty zewnętrzne calowe 7/16"-20 UNF. Konstrukcja prosta umożliwia wykonanie połączenia w jednej osi, bez zmiany kierunku prowadzenia przewodów. Korpus wykonano ze stali automatowej pokrytej ocynkiem. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie złączki JIC 7/16"-20 w hydraulice siłowej

Złączka hydrauliczna JIC 7/16"-20 znajduje zastosowanie podczas wykonywania połączeń pomiędzy dwoma przewodami wyposażonymi w odpowiednio dobrane końcówki. Może również współpracować z innymi elementami wykorzystującymi ten sam system przyłączeniowy i zgodne powierzchnie stożkowe.

Produkt stosowany jest w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych i budowlanych oraz urządzeń przemysłowych. Konstrukcja z dwoma gwintami zewnętrznymi pozwala wykonywać rozłączne połączenia gwintowane podczas montażu, napraw i wymiany przewodów hydraulicznych.

Dwa gwinty zewnętrzne UNF 7/16"-20

Złączka posiada po obu stronach jednakowe gwinty zewnętrzne UNF 7/16"-20. Oznaczenie 7/16" określa średnicę nominalną gwintu, natomiast liczba 20 oznacza 20 zwojów na cal. Jednakowe rozmiary przyłączy umożliwiają połączenie kompatybilnych elementów bez redukcji średnicy gwintu.

Przed montażem należy sprawdzić zgodność średnicy i skoku gwintów oraz geometrię powierzchni uszczelniających współpracujących końcówek. Samo dopasowanie gwintu nie potwierdza prawidłowego doboru całego połączenia hydraulicznego.

Łączenie dwóch przewodów w systemie JIC

Nypel JIC 7/16"-20 umożliwia połączenie dwóch przewodów hydraulicznych zakończonych odpowiednio dobranymi końcówkami. Może być również wykorzystywany jako element łączący inne kompatybilne złącza hydrauliczne. Prosta budowa pozwala zachować współosiowe ustawienie obu przyłączy.

W przypadku połączeń JIC należy zwrócić uwagę na zgodność powierzchni stożkowych. Prawidłowe dopasowanie elementów współpracujących ma znaczenie dla szczelności instalacji i ograniczenia ryzyka wycieków oleju hydraulicznego.

Korpus stalowy ocynkowany – konstrukcja BA.17

Korpus złączki wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Ocynk stanowi ochronę powierzchni stalowej przed oddziaływaniem czynników sprzyjających korozji. Produkt należy do grupy złączy prostych oznaczonych jako BA.17, określanych również jako Straight coupling.

Oznaczenia porównawcze Rastelli-Raccordi, Cast i Vitillo

Złączka prosta BB JIC 7/16"-20 występuje pod oznaczeniem alternatywnym 1J-04. Oznaczenie według Rastelli-Raccordi to BA.17.00.04, według Cast 202401.3, natomiast według Vitillo AMJ0404. Symbole te pomagają identyfikować element podczas wyszukiwania części hydraulicznych i porównywania oznaczeń katalogowych.

Dlaczego warto wybrać nasze komponenty?

Dwa jednakowe gwinty zewnętrzne UNF 7/16"-20.
Konstrukcja prosta BB do połączeń przewodów hydraulicznych.
Współpraca z kompatybilnymi końcówkami w systemie JIC.
Możliwość wykonania rozłącznego połączenia gwintowanego.
Korpus ze stali automatowej zabezpieczony ocynkiem.
Oznaczenia porównawcze 1J-04, BA.17.00.04, 202401.3 i AMJ0404.

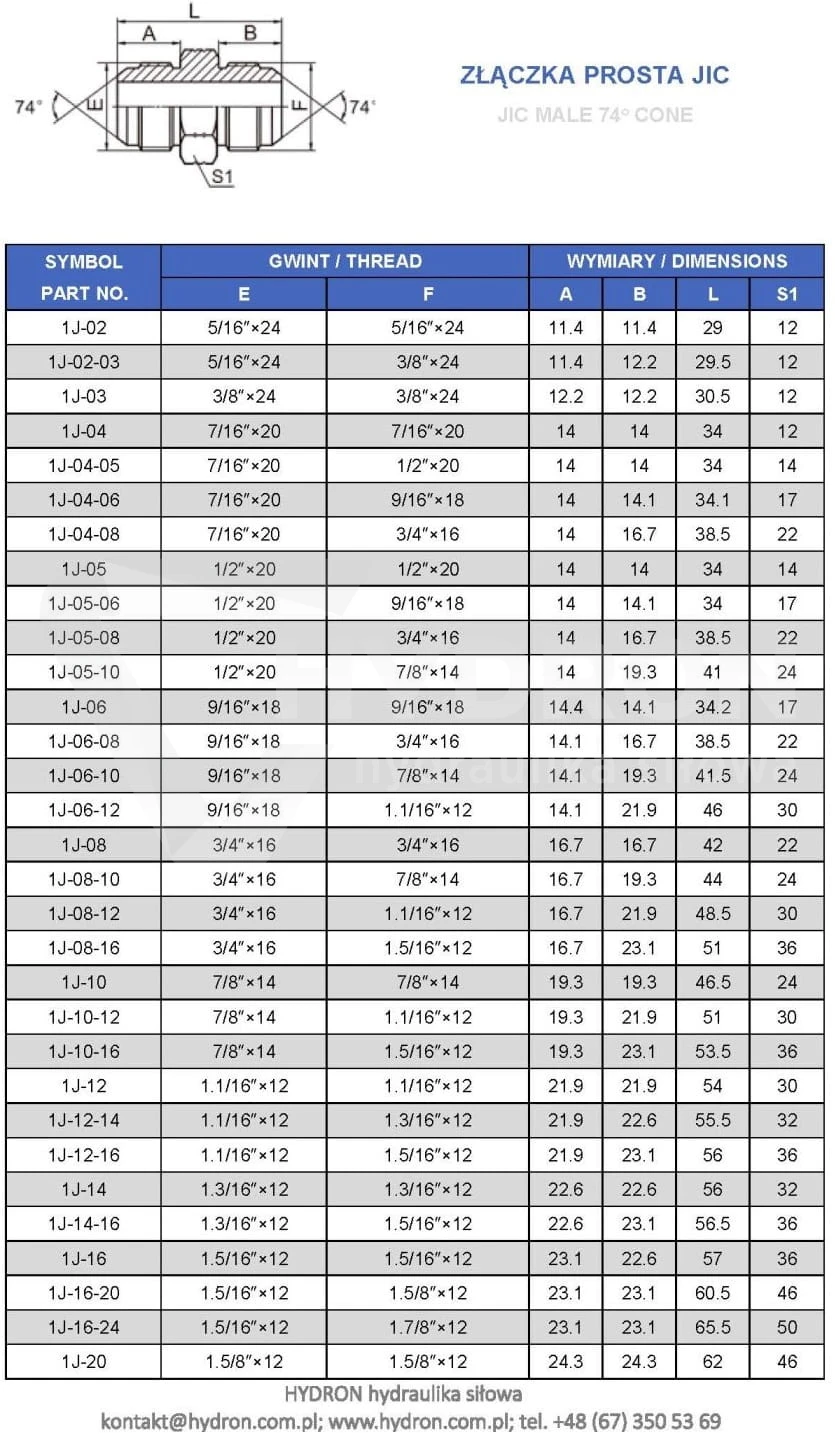

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB / Straight coupling
System przyłączeniowy	JIC (UNF)
Gwint pierwszej strony	7/16"-20 UNF zewnętrzny
Gwint drugiej strony	7/16"-20 UNF zewnętrzny
Liczba zwojów na cal	20 TPI
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny
Typ konstrukcji	BA.17
Oznaczenie alternatywne	1J-04
Oznaczenie Rastelli-Raccordi	BA.17.00.04
Oznaczenie Cast	202401.3
Oznaczenie Vitillo	AMJ0404

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka JIC 7/16"-20?

Złączka posiada dwa jednakowe gwinty zewnętrzne 7/16"-20 UNF. Oznaczenie 20 określa liczbę zwojów gwintu na cal.

Czy złączka może łączyć dwa przewody hydrauliczne?

Tak. Złączka jest przeznaczona do łączenia dwóch przewodów wyposażonych w odpowiednio dobrane końcówki lub innych komponentów wykorzystujących kompatybilny system stożkowy JIC.
