Złączka prosta BB JIC (UNF) 3/4-16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 9,34 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" JIC
  • Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Rozmiar gwintu 2 3/4" JIC
  • Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 310 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI BA.17.00.08
  • Oznaczenie wg VITILLO AMJ0808
  • Oznaczenie wg CAST 202404.3
  • Oznaczenie alternatywne 1J-08 / XG 3/4"

Opis

Złączka prosta BB JIC (UNF) 3/4"-16

Złączka prosta BB JIC (UNF) 3/4"-16 to element złączny hydrauliki siłowej przeznaczony do łączenia dwóch przewodów hydraulicznych lub innych komponentów wyposażonych w kompatybilne przyłącza JIC. Posiada dwa jednakowe gwinty zewnętrzne calowe 3/4"-16 UNF. Konstrukcja prosta umożliwia wykonanie połączenia współosiowego, bez zmiany kierunku prowadzenia przewodów. Korpus wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Produkt przeznaczony jest do układów wykorzystujących olej hydrauliczny.

Zastosowanie złączki JIC 3/4"-16 w hydraulice siłowej

Złączka hydrauliczna BB JIC 3/4"-16 służy do wykonywania prostych połączeń pomiędzy przewodami zakończonymi odpowiednio dobranymi końcówkami. Może także współpracować z innymi elementami posiadającymi zgodny system gwintowy i stożkowy. Dwa przyłącza o jednakowym rozmiarze pozwalają łączyć elementy bez redukcji średnicy gwintu.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Może być wykorzystywany podczas wykonywania nowych połączeń, wymiany przewodów i napraw instalacji hydraulicznych.

Dwa gwinty zewnętrzne UNF 3/4"-16

Po obu stronach złączki znajdują się gwinty zewnętrzne UNF 3/4"-16. Oznaczenie 3/4" określa średnicę nominalną gwintu, natomiast liczba 16 wskazuje 16 zwojów na cal (TPI). Jednakowe parametry obu gwintów umożliwiają połączenie kompatybilnych elementów hydraulicznych.

Podczas doboru należy zweryfikować średnicę i skok gwintów oraz rodzaj powierzchni uszczelniających. Samo dopasowanie wymiarów gwintu nie potwierdza zgodności całego połączenia. Końcówki powinny współpracować w tym samym systemie stożkowym JIC.

Łączenie przewodów hydraulicznych w systemie JIC

Nypel hydrauliczny JIC 3/4"-16 pozwala na połączenie dwóch przewodów wyposażonych w kompatybilne końcówki. Może również pełnić funkcję łącznika pomiędzy innymi elementami złącznymi wykorzystującymi zgodny system stożkowy. Konstrukcja prosta ułatwia wykonanie rozłącznego połączenia gwintowanego.

Przed montażem warto sprawdzić stan powierzchni stożkowych i gwintów. Prawidłowe dopasowanie współpracujących elementów jest istotne dla uzyskania szczelnego połączenia oraz ograniczenia ryzyka wycieków oleju hydraulicznego.

Konstrukcja BA.17 – korpus złącza prostego

Złączka należy do grupy złączy prostych typu BA.17, określanych również jako Straight coupling. Korpus posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach elementu. Konstrukcja umożliwia wykonanie połączenia w jednej osi pomiędzy odpowiednio dobranymi przyłączami hydraulicznymi.

Materiał wykonania – stal automatowa ocynkowana

Korpus złączki wykonano ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed czynnikami sprzyjającymi korozji. Produkt jest przeznaczony do wykonywania połączeń w instalacjach hydraulicznych pracujących z olejem hydraulicznym.

Oznaczenia alternatywne Rastelli-Raccordi, Cast i Vitillo

Złączka prosta BB JIC 3/4"-16 występuje również pod oznaczeniami XG 3/4" oraz 1J-08. Oznaczenie według Rastelli-Raccordi to BA.17.00.08, według Cast 202404.3, natomiast według Vitillo AMJ0808. Oznaczenia pomagają zidentyfikować odpowiedni wariant podczas wyszukiwania i porównywania elementów hydraulicznych.

Dlaczego warto wybrać nasze komponenty?

  • Dwa jednakowe gwinty zewnętrzne UNF 3/4"-16.
  • Konstrukcja prosta BB do łączenia przewodów hydraulicznych.
  • Możliwość współpracy z kompatybilnymi końcówkami w systemie JIC.
  • Korpus ze stali automatowej zabezpieczony ocynkiem.
  • Konstrukcja BA.17 do wykonywania prostych połączeń gwintowanych.
  • Oznaczenia porównawcze XG 3/4", 1J-08, BA.17.00.08, 202404.3 i AMJ0808.

Specyfikacja techniczna

Parametr Wartość
Rodzaj Złączka prosta BB / Straight coupling
System przyłączeniowy JIC (UNF)
Gwint pierwszej strony 3/4"-16 UNF zewnętrzny
Gwint drugiej strony 3/4"-16 UNF zewnętrzny
Liczba zwojów na cal 16 TPI
Materiał Stal automatowa ocynkowana
Medium robocze Olej hydrauliczny
Typ konstrukcji BA.17
Oznaczenie alternatywne XG 3/4"
Oznaczenie alternatywne 1J-08
Oznaczenie Rastelli-Raccordi BA.17.00.08
Oznaczenie Cast 202404.3
Oznaczenie Vitillo AMJ0808

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka JIC 3/4"-16?

Złączka posiada dwa jednakowe gwinty zewnętrzne UNF 3/4"-16. Oznaczenie 16 wskazuje liczbę zwojów gwintu na cal.

Czy złączka BB JIC 3/4" może łączyć dwa węże hydrauliczne?

Tak. Produkt może służyć do łączenia dwóch przewodów hydraulicznych wyposażonych w odpowiednio dobrane końcówki lub innych kompatybilnych elementów złącznych.

Co oznacza BA.17 w oznaczeniu złączki?

BA.17 to oznaczenie typu złącza prostego. Oznaczenie tej wersji według Rastelli-Raccordi to BA.17.00.08.

Jakie oznaczenia porównawcze posiada złączka JIC 3/4"-16?

Oznaczenia alternatywne to XG 3/4" oraz 1J-08. Oznaczenie Rastelli-Raccordi to BA.17.00.08, Cast 202404.3, natomiast Vitillo AMJ0808.

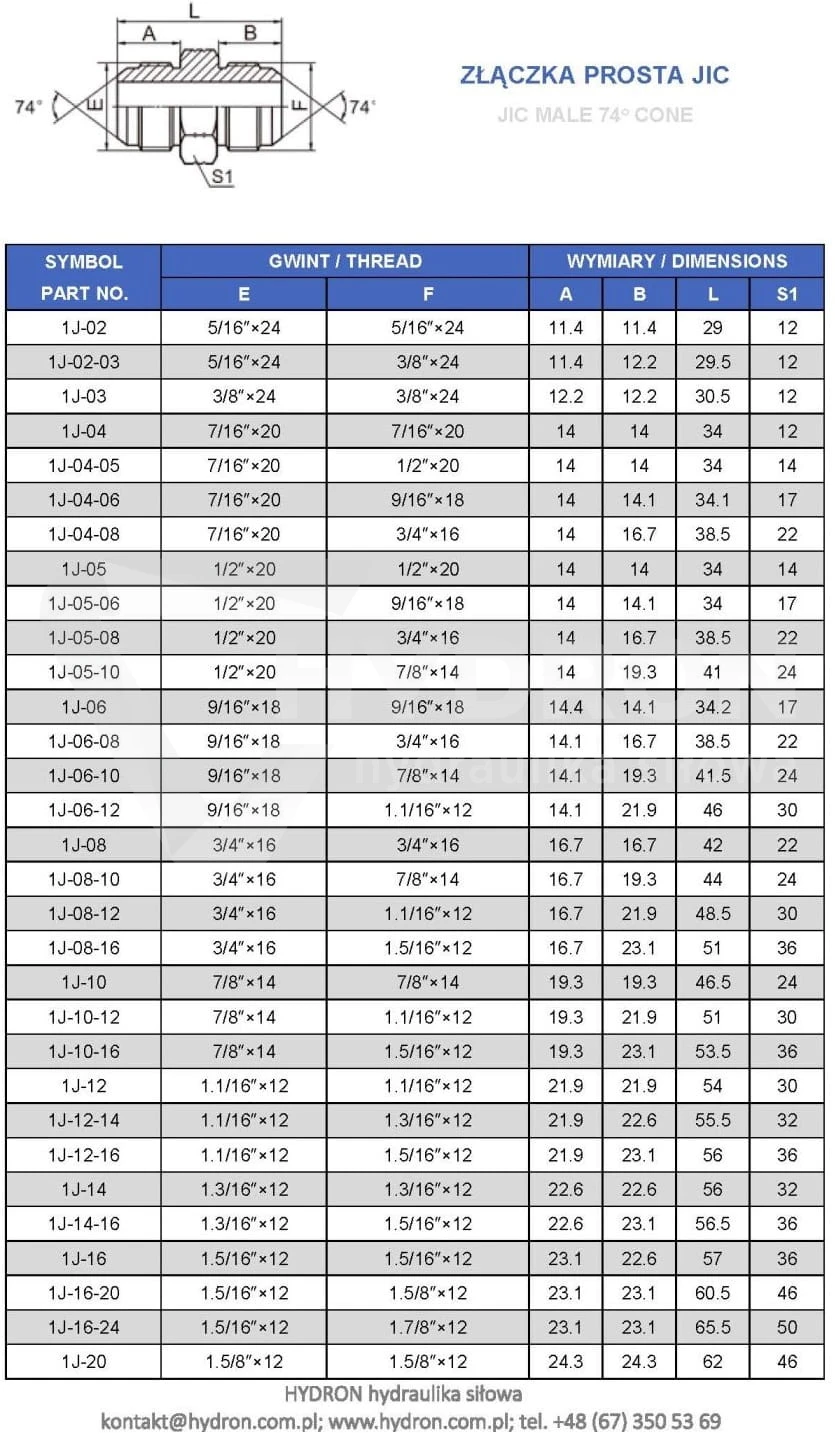

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
