Złączka prosta BB JIC (UNF) 7/8-14"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 12,02 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 7/8" JIC
  • Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
  • Rozmiar gwintu 2 7/8" JIC
  • Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 240 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI BA.17.00.10
  • Oznaczenie wg VITILLO AMJ1010
  • Oznaczenie wg CAST 202405.3
  • Oznaczenie alternatywne 1J-10 / XG 7/8"

Opis

Złączka prosta BB JIC (UNF) 7/8"-14

Złączka prosta BB JIC (UNF) 7/8"-14 to element złączny hydrauliki siłowej przeznaczony do wykonywania połączeń pomiędzy przewodami wyposażonymi w kompatybilne końcówki JIC. Posiada dwa jednakowe gwinty zewnętrzne calowe 7/8"-14, umożliwiające łączenie elementów w jednej osi. Konstrukcja prosta BB sprawdza się również podczas łączenia innych złączy wykorzystujących ten sam system stożkowy. Korpus wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie złączki JIC 7/8"-14 w hydraulice siłowej

Złączka hydrauliczna JIC 7/8"-14 umożliwia wykonanie prostego połączenia pomiędzy dwoma przewodami hydraulicznymi wyposażonymi w odpowiednio dopasowane końcówki. Może również współpracować z innymi elementami posiadającymi kompatybilne gwinty i zgodny system uszczelnienia stożkowego.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych i budowlanych oraz urządzeń przemysłowych. Konstrukcja z dwoma jednakowymi przyłączami umożliwia wykonanie połączenia bez redukcji rozmiaru gwintu.

Dwa gwinty zewnętrzne 7/8"-14 UNF

Po obu stronach złączki znajdują się gwinty zewnętrzne o oznaczeniu 7/8"-14. Wartość 7/8" określa średnicę nominalną gwintu, natomiast 14 oznacza liczbę zwojów na cal (TPI). Jednakowe przyłącza pozwalają połączyć dwa kompatybilne elementy bez stosowania redukcji gwintowej.

Podczas doboru należy zweryfikować średnicę gwintu, liczbę zwojów na cal oraz rodzaj powierzchni uszczelniających. Samo dopasowanie gwintów nie wystarcza do potwierdzenia zgodności całego połączenia hydraulicznego.

Łączenie przewodów hydraulicznych w systemie JIC

Nypel hydrauliczny JIC 7/8"-14 służy do połączenia dwóch przewodów wyposażonych w kompatybilne końcówki. Konstrukcja prosta umożliwia wykonanie rozłącznego połączenia gwintowanego, które można zdemontować podczas prac serwisowych lub wymiany przewodów.

Przed montażem należy sprawdzić stan gwintów i powierzchni stożkowych. Współpracujące końcówki powinny być przeznaczone do tego samego systemu uszczelnienia. Prawidłowy dobór elementów jest istotny dla uzyskania szczelności i ograniczenia ryzyka wycieków oleju hydraulicznego.

Konstrukcja BA.17 – korpus złącza prostego

Złączka należy do grupy złączy prostych typu BA.17, określanych również jako Straight coupling. Korpus posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach elementu. Pozwala to na wykonanie współosiowego połączenia pomiędzy odpowiednio dobranymi końcówkami hydraulicznymi.

Materiał wykonania – stal automatowa ocynkowana

Korpus wykonano ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed czynnikami sprzyjającymi korozji. Złączka przeznaczona jest do układów hydraulicznych wykorzystujących olej hydrauliczny oraz kompatybilne elementy przyłączeniowe.

Oznaczenia alternatywne Rastelli-Raccordi, Cast i Vitillo

Złączka prosta BB JIC 7/8"-14 występuje również pod oznaczeniami XG 7/8" oraz 1J-10. Oznaczenie według Rastelli-Raccordi to BA.17.00.10, według Cast 202405.3, natomiast według Vitillo AMJ1010. Symbole te pomagają zidentyfikować odpowiedni element podczas wyszukiwania części i porównywania oznaczeń katalogowych.

Dlaczego warto wybrać nasze komponenty?

  • Dwa jednakowe gwinty zewnętrzne 7/8"-14.
  • Konstrukcja prosta BB do łączenia przewodów hydraulicznych.
  • Możliwość współpracy z kompatybilnymi przyłączami stożkowymi JIC.
  • Korpus wykonany ze stali automatowej zabezpieczonej ocynkiem.
  • Konstrukcja BA.17 przeznaczona do wykonywania prostych połączeń gwintowanych.
  • Oznaczenia porównawcze XG 7/8", 1J-10, BA.17.00.10, 202405.3 i AMJ1010.

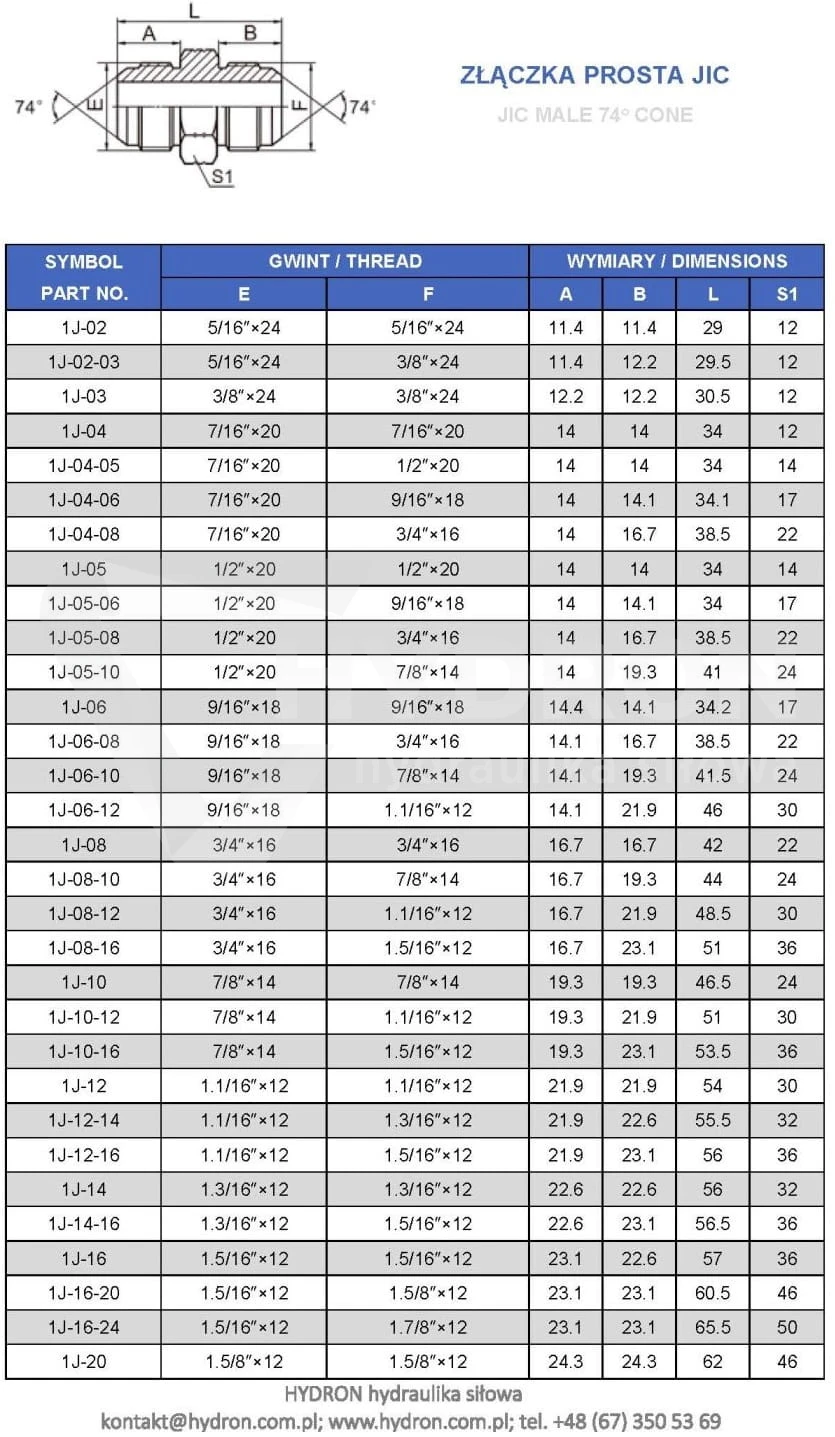

Specyfikacja techniczna

Parametr Wartość
Rodzaj Złączka prosta BB / Straight coupling
System przyłączeniowy JIC (UNF)
Gwint pierwszej strony 7/8"-14 zewnętrzny
Gwint drugiej strony 7/8"-14 zewnętrzny
Liczba zwojów na cal 14 TPI
Materiał Stal automatowa ocynkowana
Medium robocze Olej hydrauliczny
Typ konstrukcji BA.17
Oznaczenie alternatywne XG 7/8"
Oznaczenie alternatywne 1J-10
Oznaczenie Rastelli-Raccordi BA.17.00.10
Oznaczenie Cast 202405.3
Oznaczenie Vitillo AMJ1010

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka JIC 7/8"-14?

Złączka posiada dwa jednakowe gwinty zewnętrzne 7/8"-14. Oznaczenie 14 wskazuje liczbę zwojów gwintu na cal.

Czy złączka BB JIC 7/8" może łączyć dwa przewody hydrauliczne?

Tak. Produkt jest przeznaczony do łączenia dwóch przewodów hydraulicznych wyposażonych w kompatybilne końcówki lub innych elementów wykorzystujących ten sam system stożkowy.

Co oznacza BA.17 w oznaczeniu złączki?

BA.17 oznacza typ złącza prostego. Oznaczenie tej wersji według Rastelli-Raccordi to BA.17.00.10.

Jakie oznaczenia porównawcze posiada złączka JIC 7/8"-14?

Oznaczenia alternatywne to XG 7/8" oraz 1J-10. Oznaczenie Rastelli-Raccordi to BA.17.00.10, Cast 202405.3, a Vitillo AMJ1010.

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
