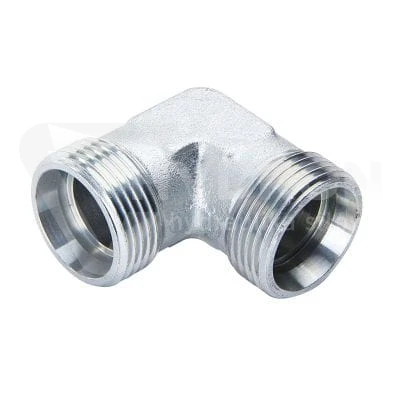

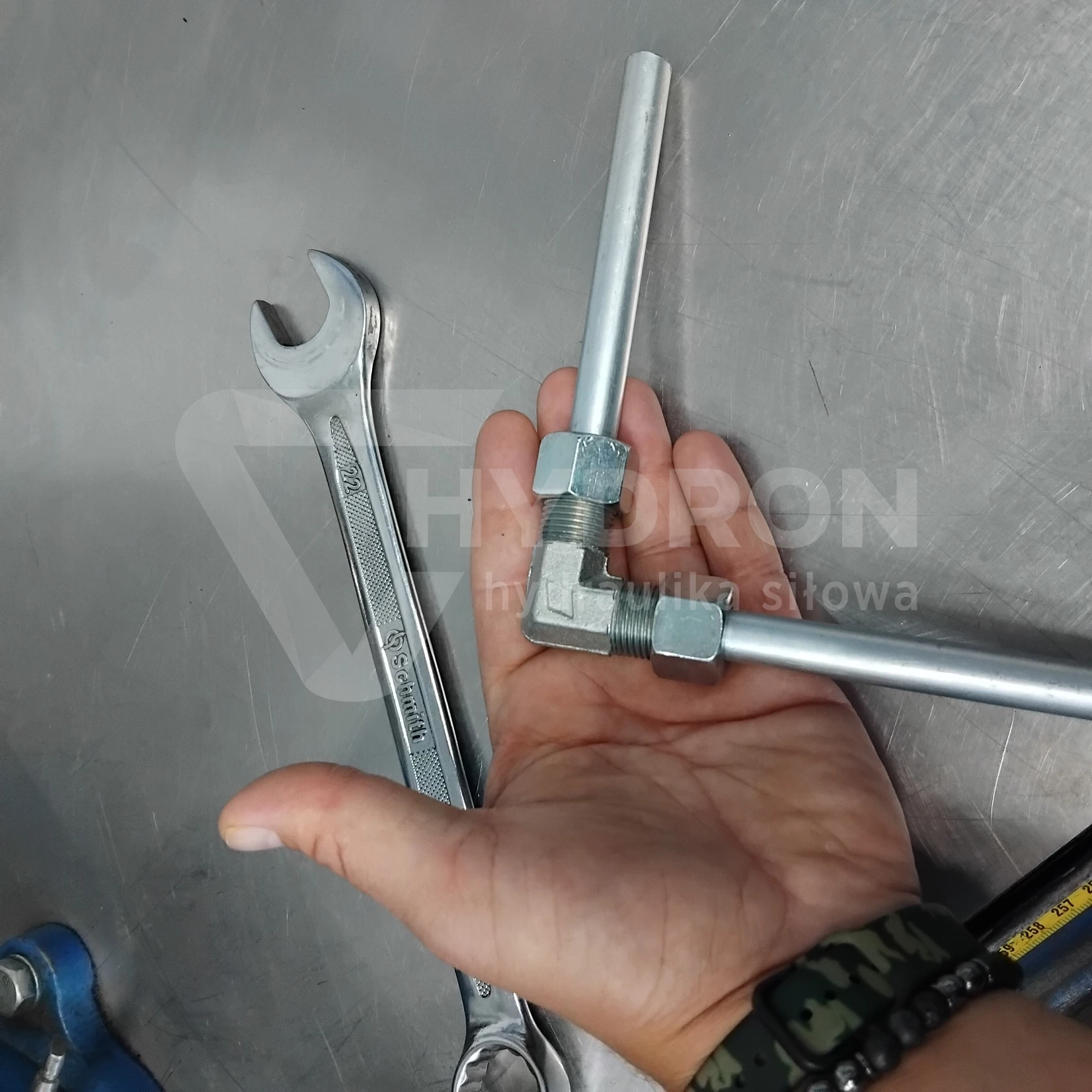

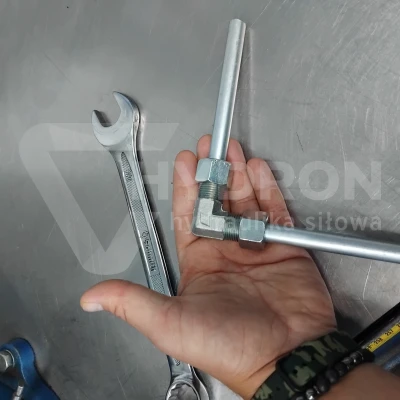

Kolanko BB 90° M26X1,5 18L

Przejdź do sekcji Opinie

30,12 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

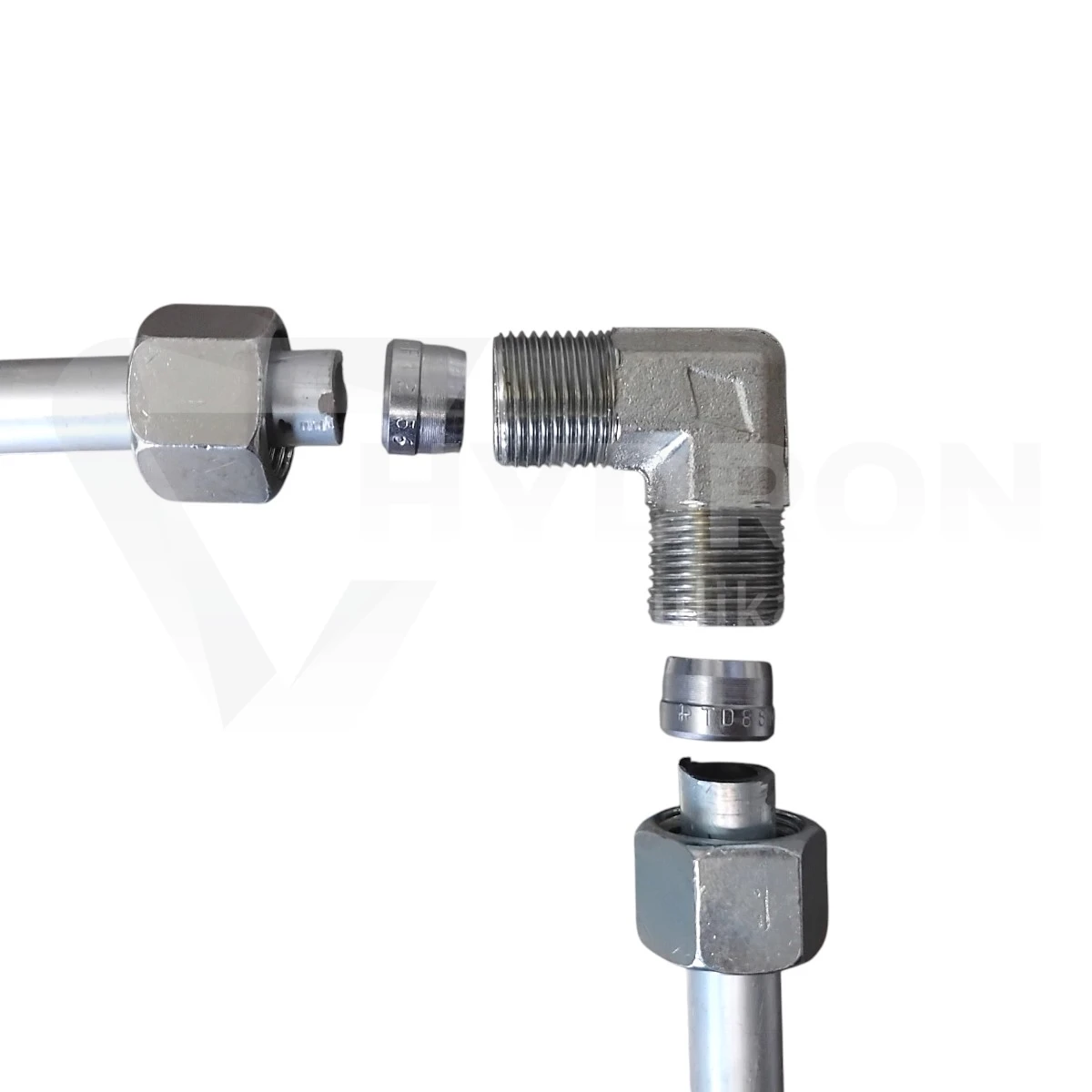

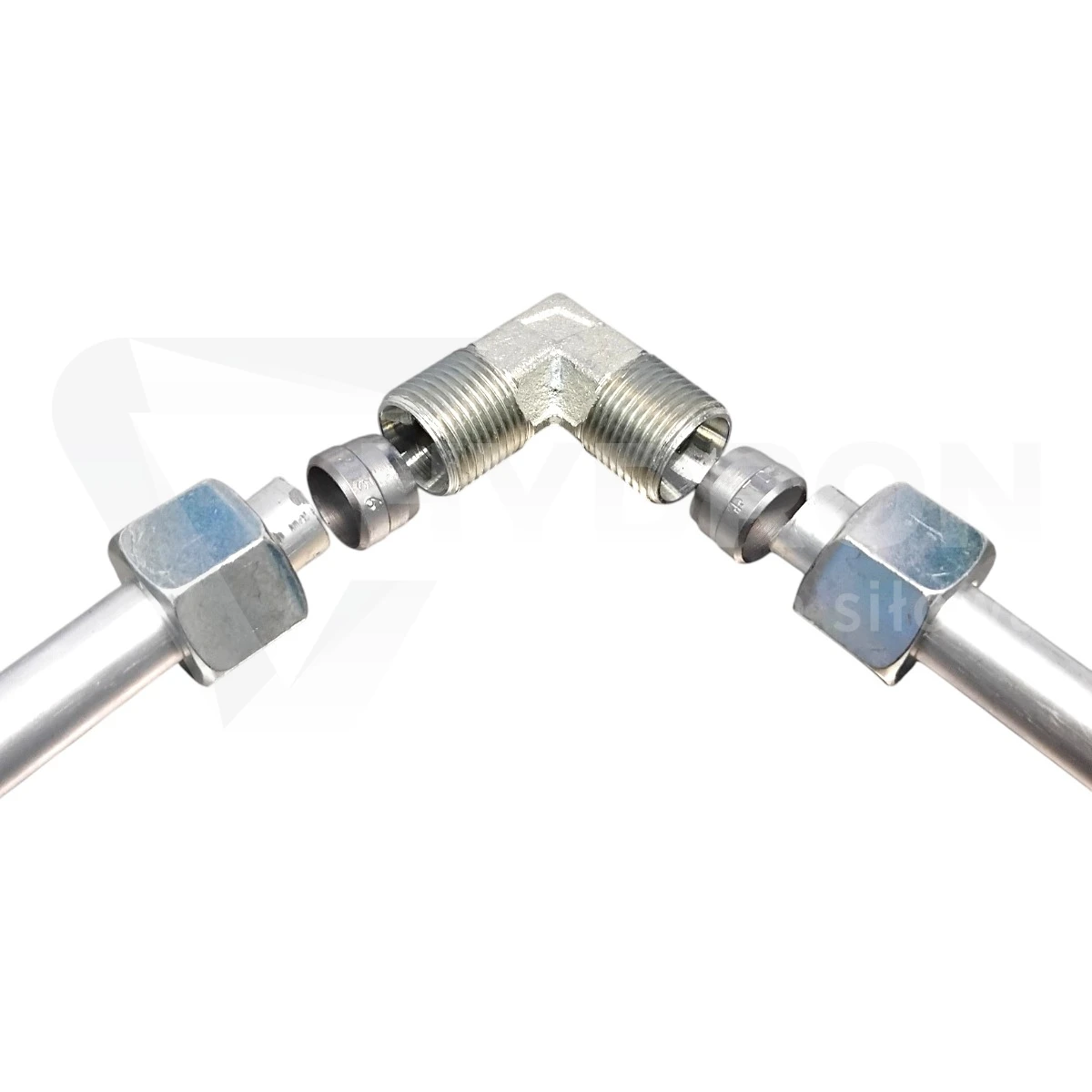

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M26x1,5
Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Rozmiar gwintu 2 M26X1,5
Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar

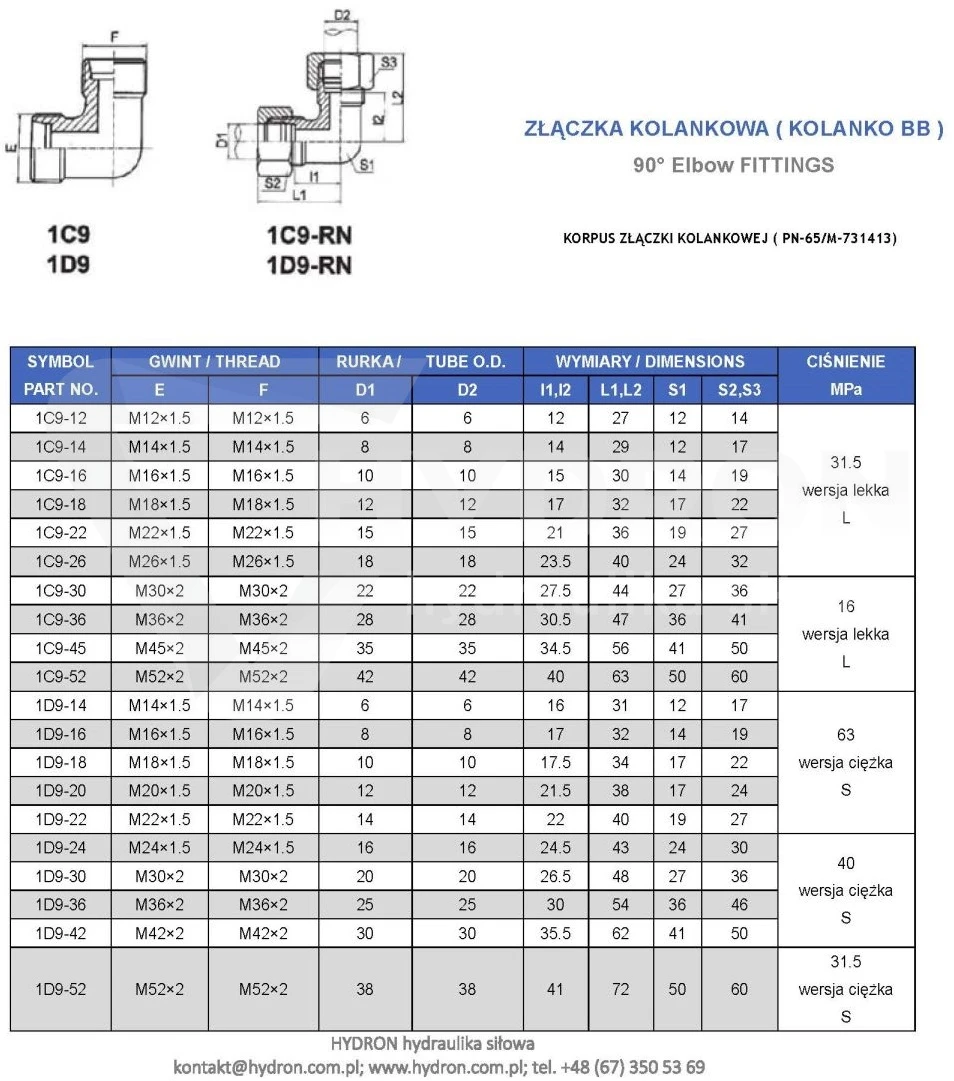

Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-18L
Oznaczenie wg VITILLO LME18L.1
Oznaczenie wg CAST 103809.1
Oznaczenie wg PARKER ERMETO XW 18-L | W18L
Oznaczenie alternatywne 1C9-26

Opis

Kolanko BB 90° M24x1,5 16S

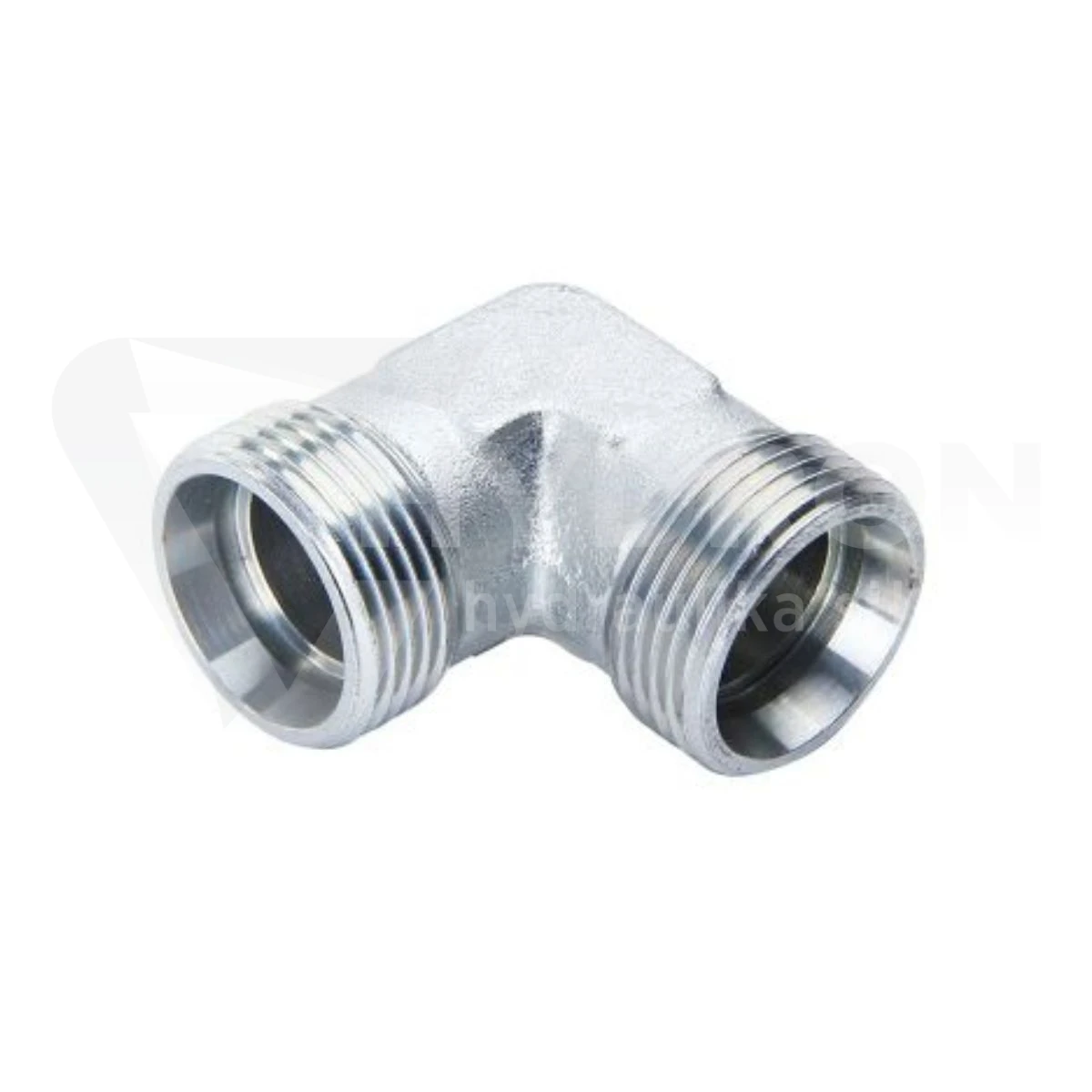

Kolanko BB 90° M24x1,5 16S to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M24x1,5, natomiast oznaczenie 16S wskazuje na połączenie przeznaczone dla rury o średnicy zewnętrznej 16 mm w ciężkiej serii S.

Kolanko sprawdza się w instalacjach hydrauliki siłowej, w których ważna jest zwarta zabudowa, ograniczenie liczby dodatkowych adapterów oraz pewne prowadzenie rury pod kątem prostym.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M24x1,5,
gwint 2: M24x1,5,
rozmiar systemowy: 16S,
średnica zewnętrzna rury: 16 mm,
seria: ciężka S,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M24x1,5: około 23,6-23,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
funkcja: zmiana kierunku instalacji o 90°.
oznaczenie wg Ermetto : XW 18-L | W18L
oznaczenie wg Rastelli-Raccordi : TN99-18L
oznaczenie wg PARKER : W18LCF
oznaczenie wg Cast : 103809.1
oznaczenie wg Vitillo: LME18L.1
SYMBOL : 1C9-26

Co oznacza 16S?

Oznaczenie 16S opisuje konkretną konfigurację połączenia rurowego:

16 - rura o średnicy zewnętrznej 16 mm,
S - ciężka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M24x1,5 oraz system połączenia ze stożkiem 24°.

Dlaczego pełne oznaczenie M24x1,5 16S ma znaczenie?

Przy złączkach metrycznych nie wystarczy znać sam gwint. Ten sam lub bardzo podobny wymiar może występować w różnych seriach i dla innych średnic rur.

W tym przypadku właściwa konfiguracja to:

gwint M24x1,5,
rura 16 mm,
ciężka seria S.

Jak rozpoznać gwint M24x1,5?

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu M24x1,5 wynosi zwykle około 23,6-23,9 mm. Skok gwintu wynosi 1,5 mm.

Po potwierdzeniu gwintu trzeba jeszcze sprawdzić średnicę rury. Dla tego produktu powinna ona wynosić 16 mm.

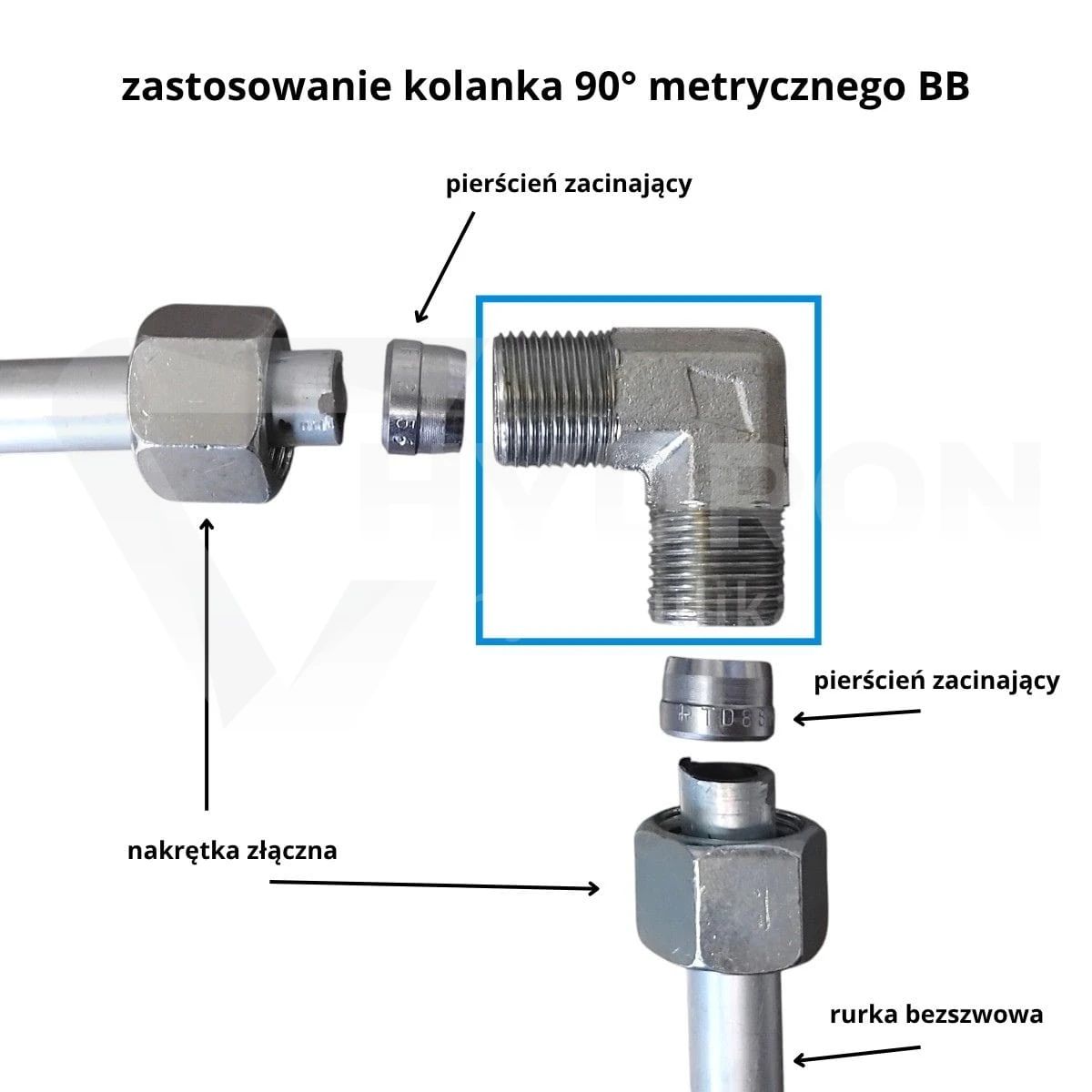

Co oznacza BB?

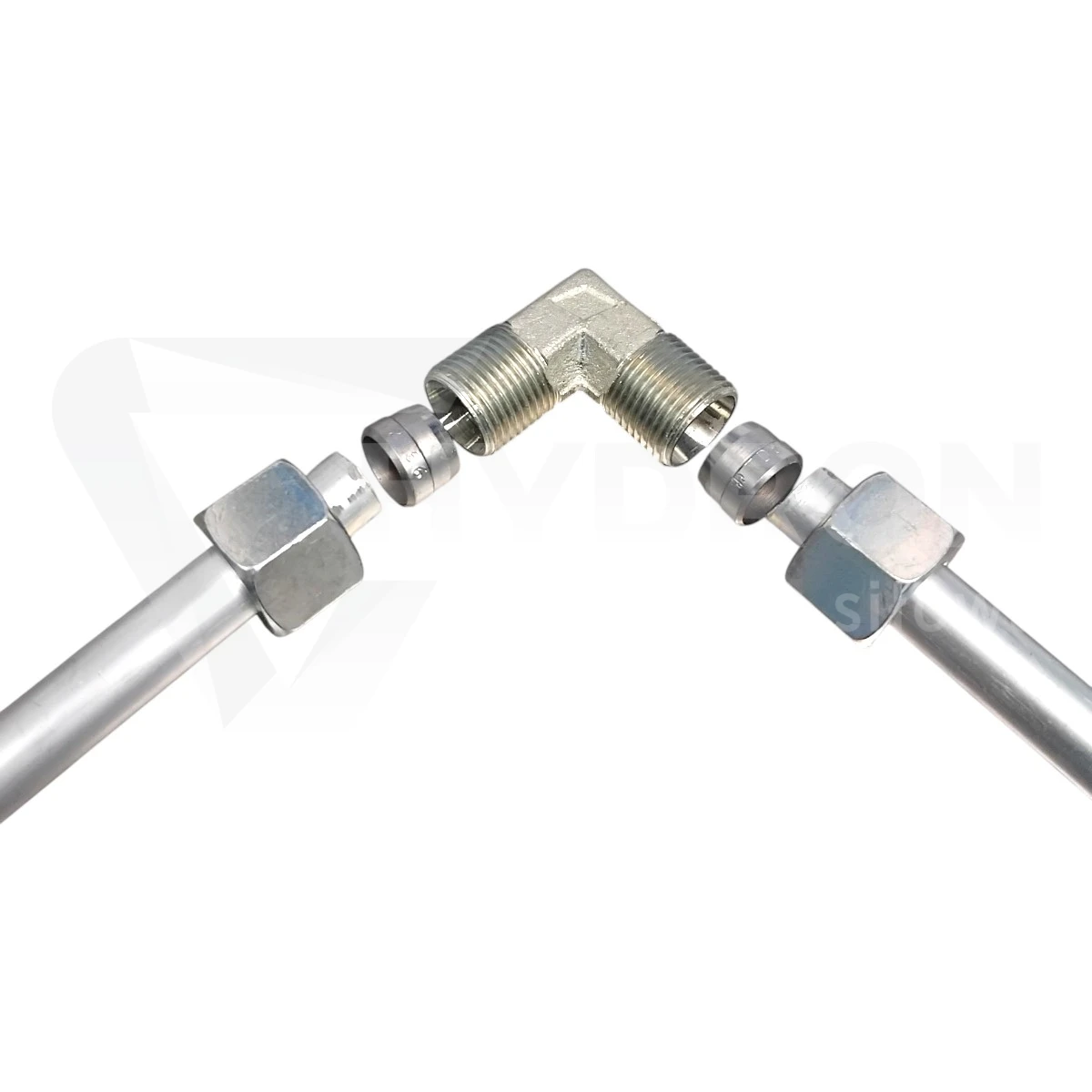

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma odpowiednio przygotowanymi elementami instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

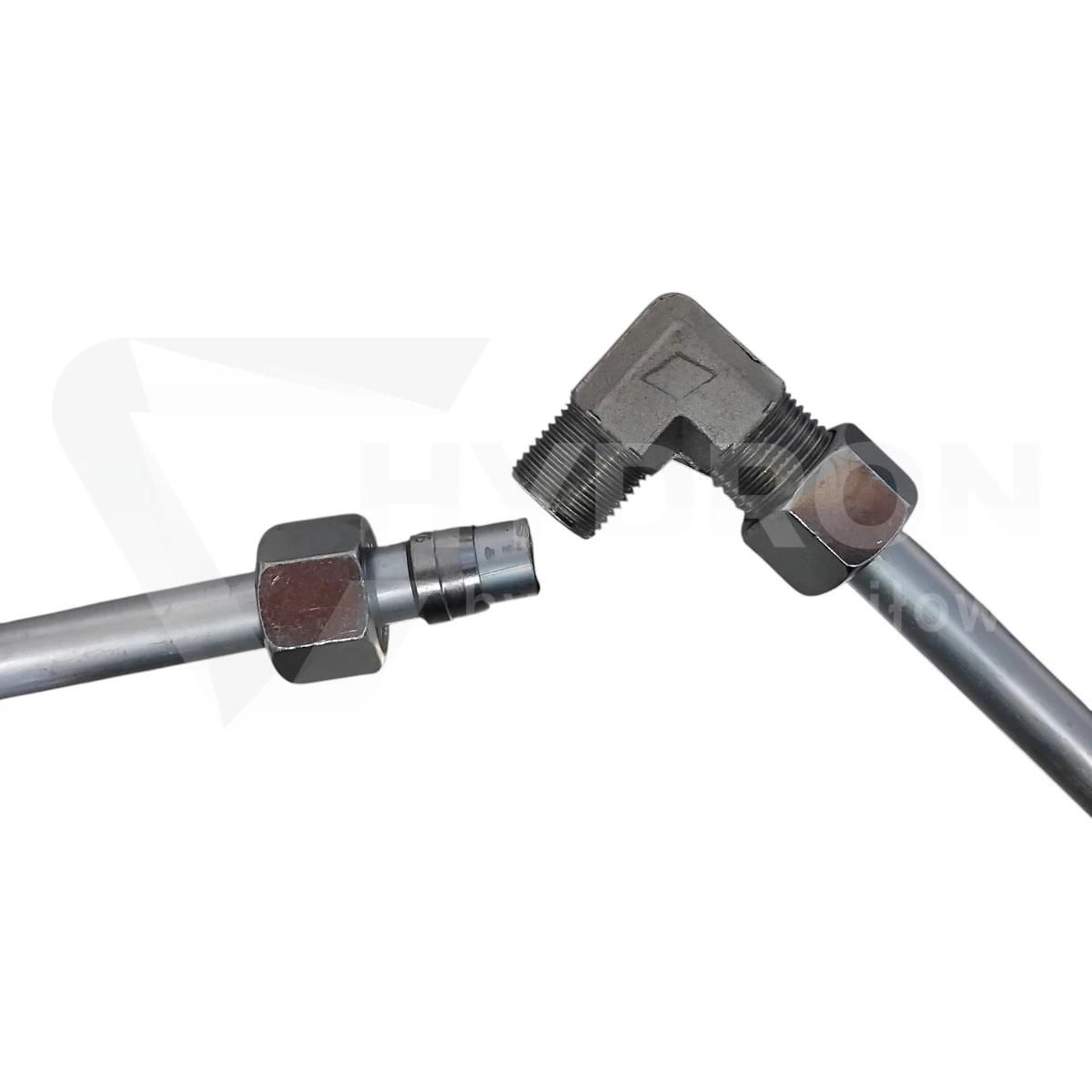

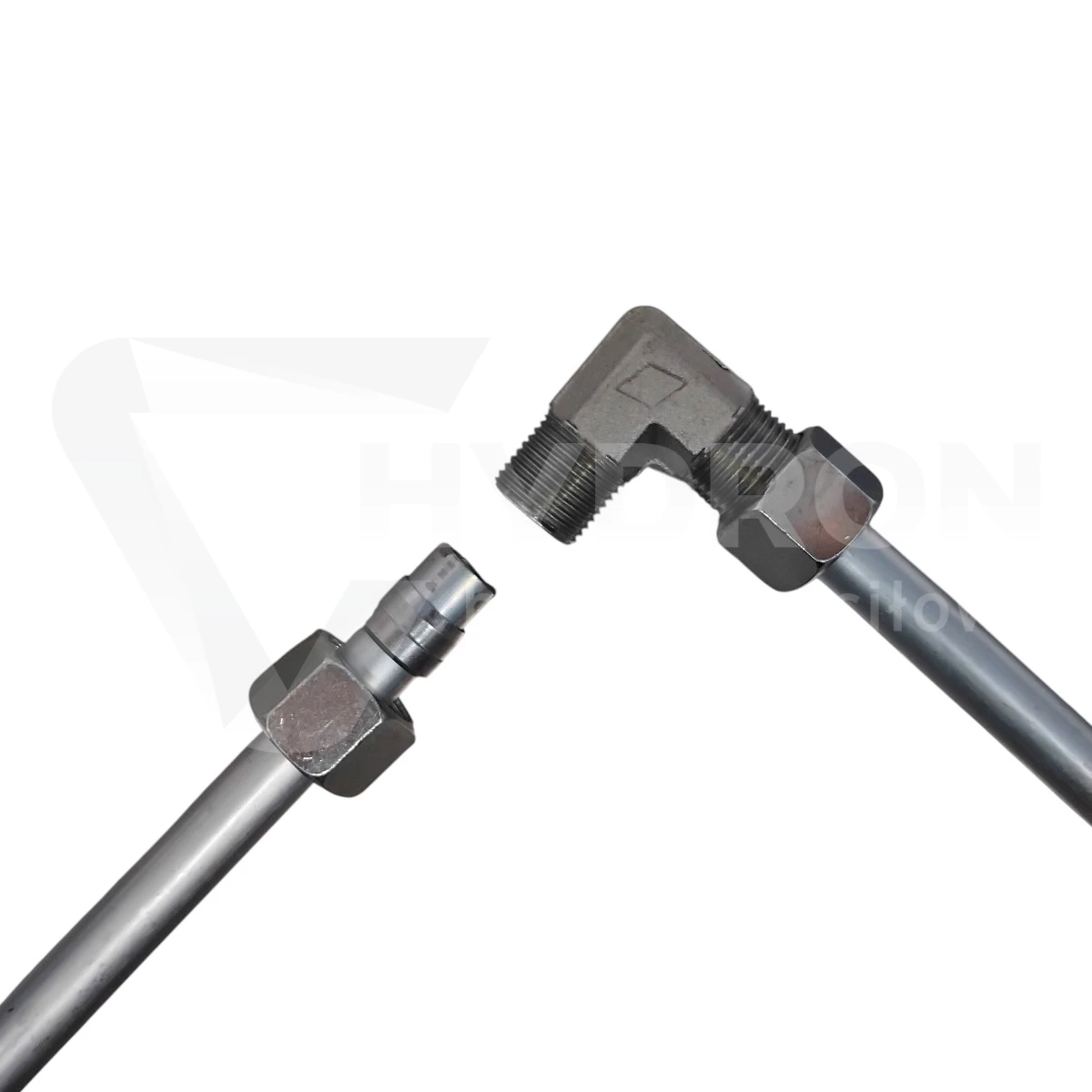

Stożek 24° i prawidłowe uszczelnienie

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M24x1,5 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu rurowego NPT i uszczelniać go taśmą PTFE jako podstawową metodą. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych i odpowiednio dobranych elementów systemu 16S.

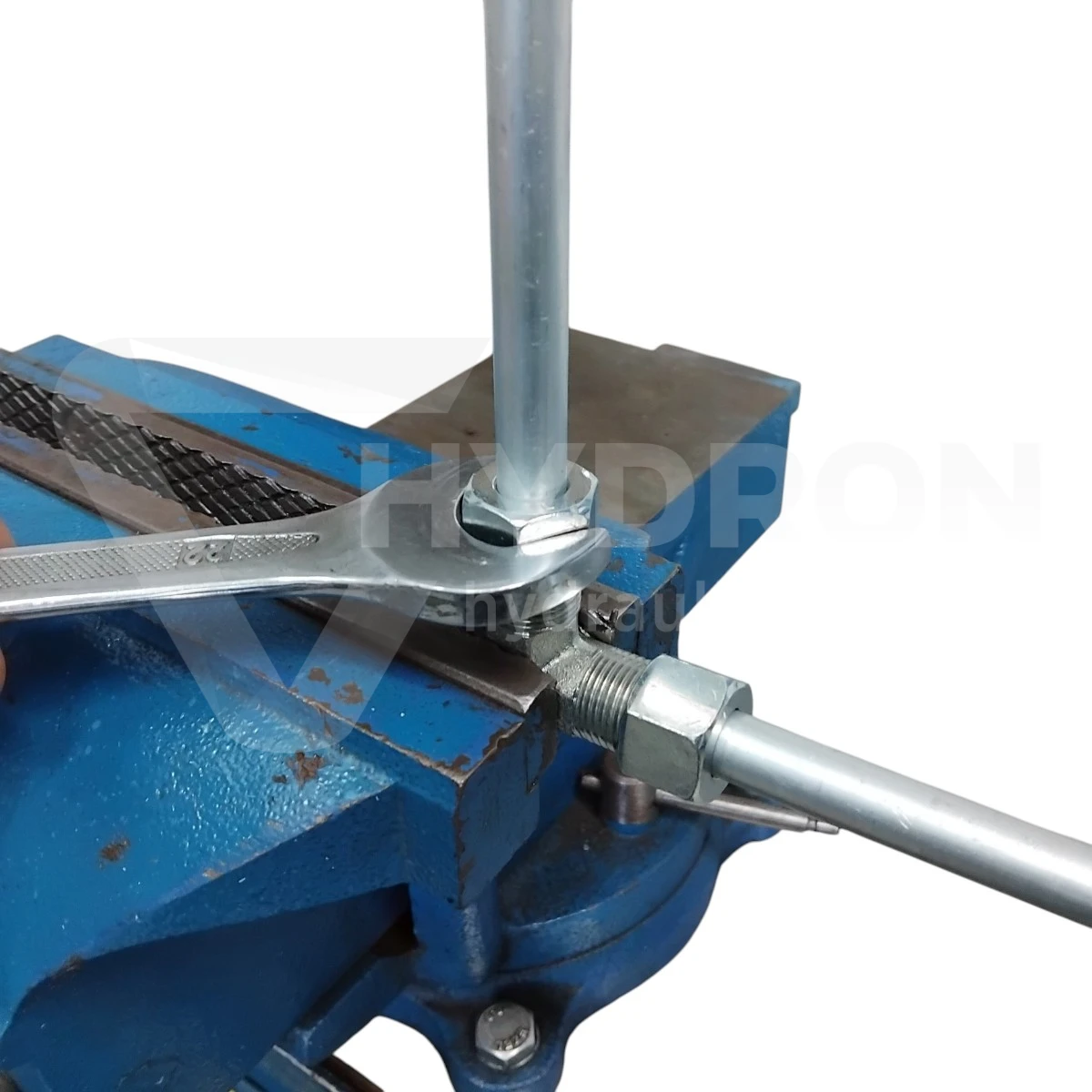

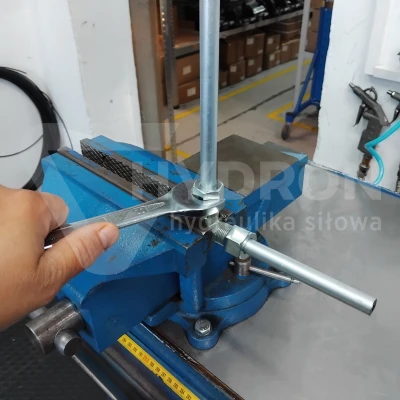

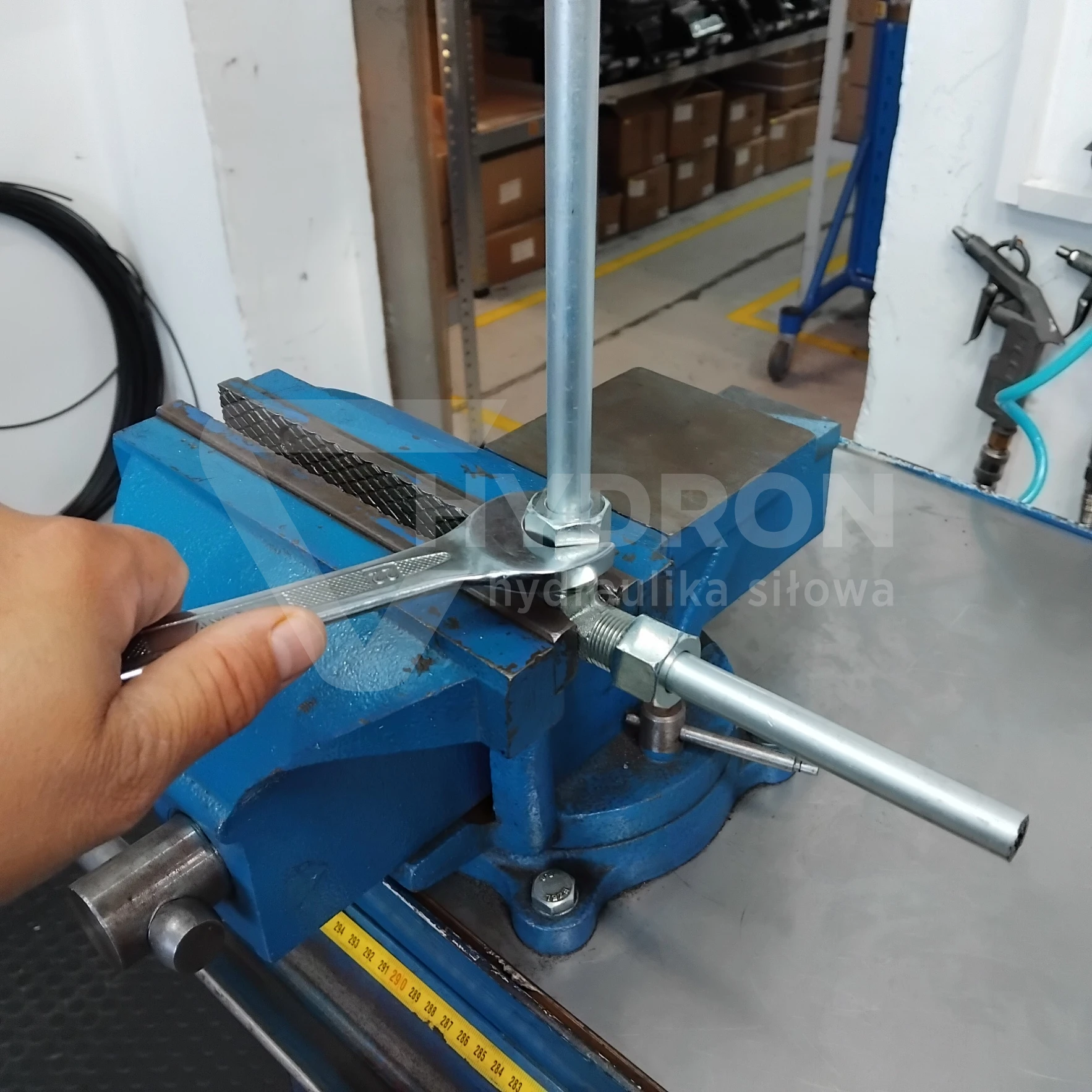

Dlaczego kolanko 90° jest praktyczne?

Zmiana kierunku instalacji bezpośrednio na złączce pozwala ograniczyć ilość miejsca potrzebnego do prowadzenia rury i uprościć zabudowę układu.

bardziej kompaktowa instalacja,
mniejsza liczba dodatkowych adapterów,
łatwiejsze prowadzenie rury,
ograniczenie niepotrzebnych naprężeń,
łatwiejszy montaż i późniejszy serwis.

Ciężka seria S, kiedy ma znaczenie?

Seria S jest stosowana tam, gdzie wymagany jest cięższy wariant systemu rurowego. Kluczowe znaczenie ma jednak nie samo oznaczenie S, lecz zgodność całego połączenia.

Do systemu 16S należy dobierać elementy przeznaczone właśnie dla rury 16 mm i ciężkiej serii S.

Gdzie stosuje się kolanko M24x1,5 16S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
instalacje rurowe ciężkiej serii S,
modernizacje istniejących układów.

Kolanko BB a przyłączka kolankowa

Kolanko BB jest przede wszystkim elementem łączącym dwa odcinki instalacji rurowej. Nie należy automatycznie traktować go jako przyłączki do bloku, zaworu lub siłownika.

Do portu urządzenia należy dobrać element z odpowiednim sposobem uszczelnienia właściwym dla konkretnego gniazda.
