Złączka skręcana prosta GZ1/4 na wąż 12/8 mm metal

Przejdź do sekcji Opinie

14,15 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 12 mm
Rozmiar węża 2 8 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 1/4"
Materiał stal
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

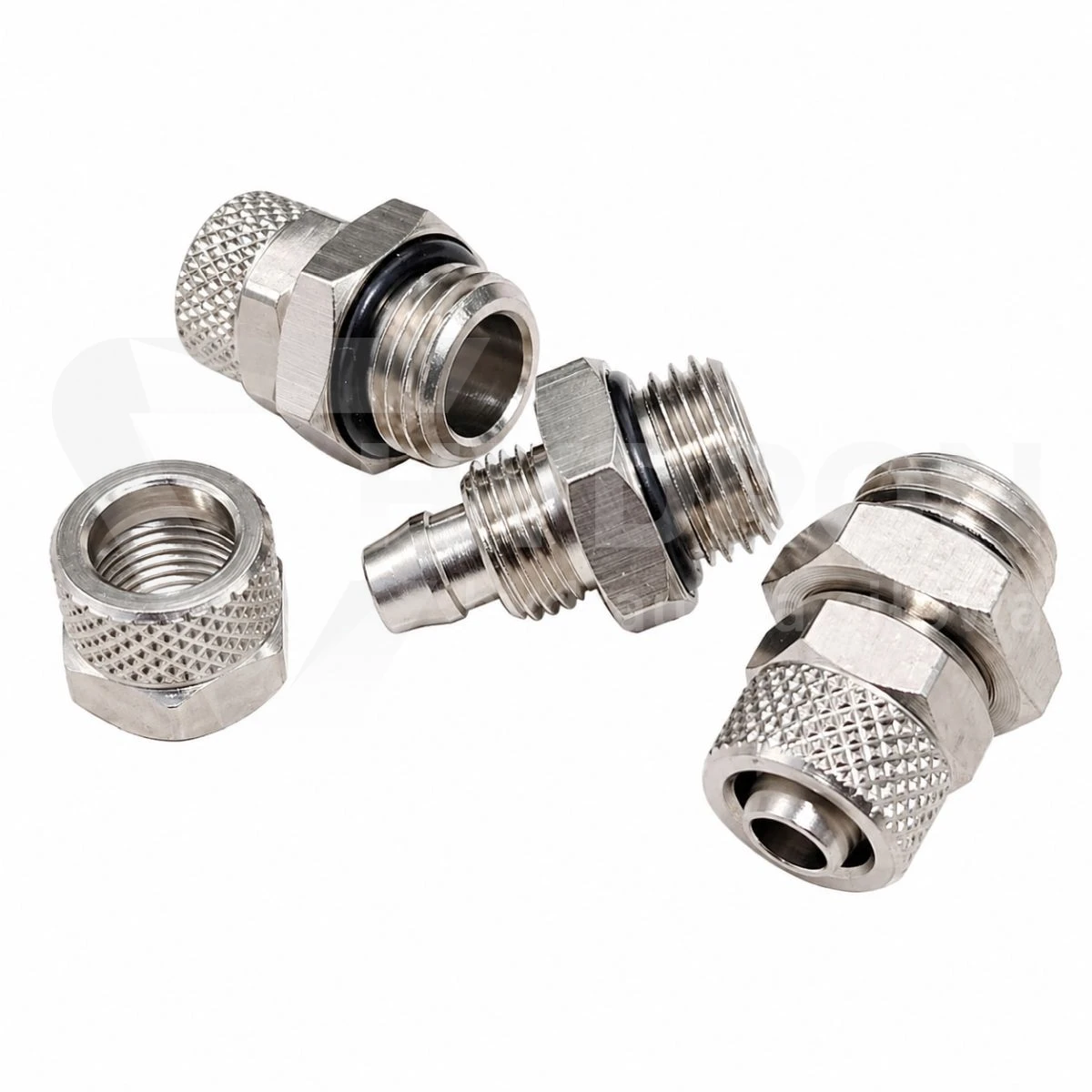

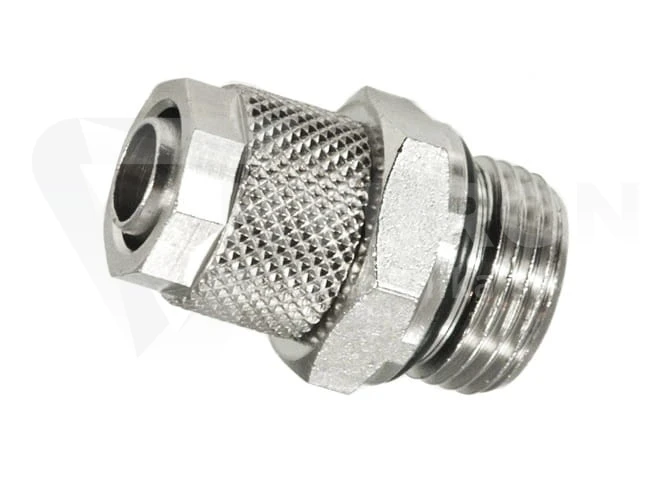

Złączka skręcana prosta GZ1/4 na wąż 12/8 mm metal

Złączka skręcana prosta GZ1/4 na wąż 12/8 mm metal to element pneumatyczny przeznaczony do połączenia przewodu z tworzywa sztucznego z instalacją sprężonego powietrza lub próżni. Z jednej strony posiada gwint zewnętrzny GZ 1/4", a z drugiej mocowanie pod przewód 12/8 mm. Produkt sprawdza się w układach pneumatycznych, automatyce, instalacjach warsztatowych oraz przy podłączaniu przewodów PU, PA i PE.

Parametry techniczne

Produkt: złączka skręcana prosta GZ1/4 na wąż 12/8 mm metal
Typ elementu: złączka pneumatyczna skręcana prosta
Gwint: zewnętrzny GZ 1/4"
Pod przewód: 12/8 mm
Medium: sprężone powietrze / próżnia
Ciśnienie robocze: od -0,95 do 15 bar
Temperatura robocza: od 0°C do +60°C
Materiał: tworzywo PBT / metal
Zastosowanie: przewody PU, PA, PE
Kod produktu: HF/2001/12X8-02
Kod kreskowy EAN: 2000000118109

Złączka skręcana GZ1/4 do przewodu 12/8 mm

Ten model stosuje się wtedy, gdy przewód pneumatyczny 12/8 mm ma zostać podłączony do elementu z gwintem wewnętrznym 1/4". Połączenie skręcane pozwala stabilnie zamocować przewód i ogranicza ryzyko przypadkowego wypięcia w typowych warunkach pracy instalacji pneumatycznej. Inne produkty z tej grupy można porównać w kategorii złącza pneumatyczne skręcane metalowe.

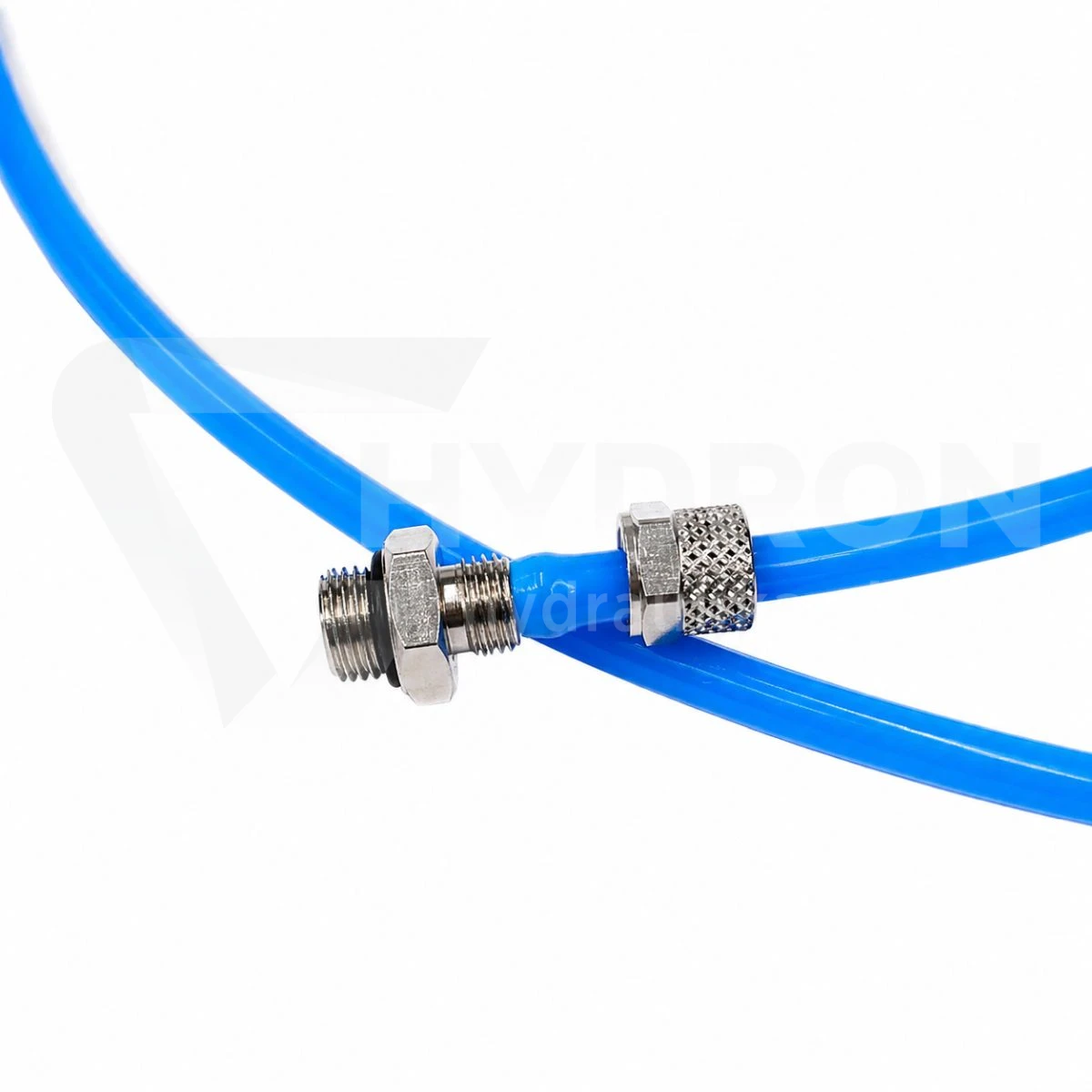

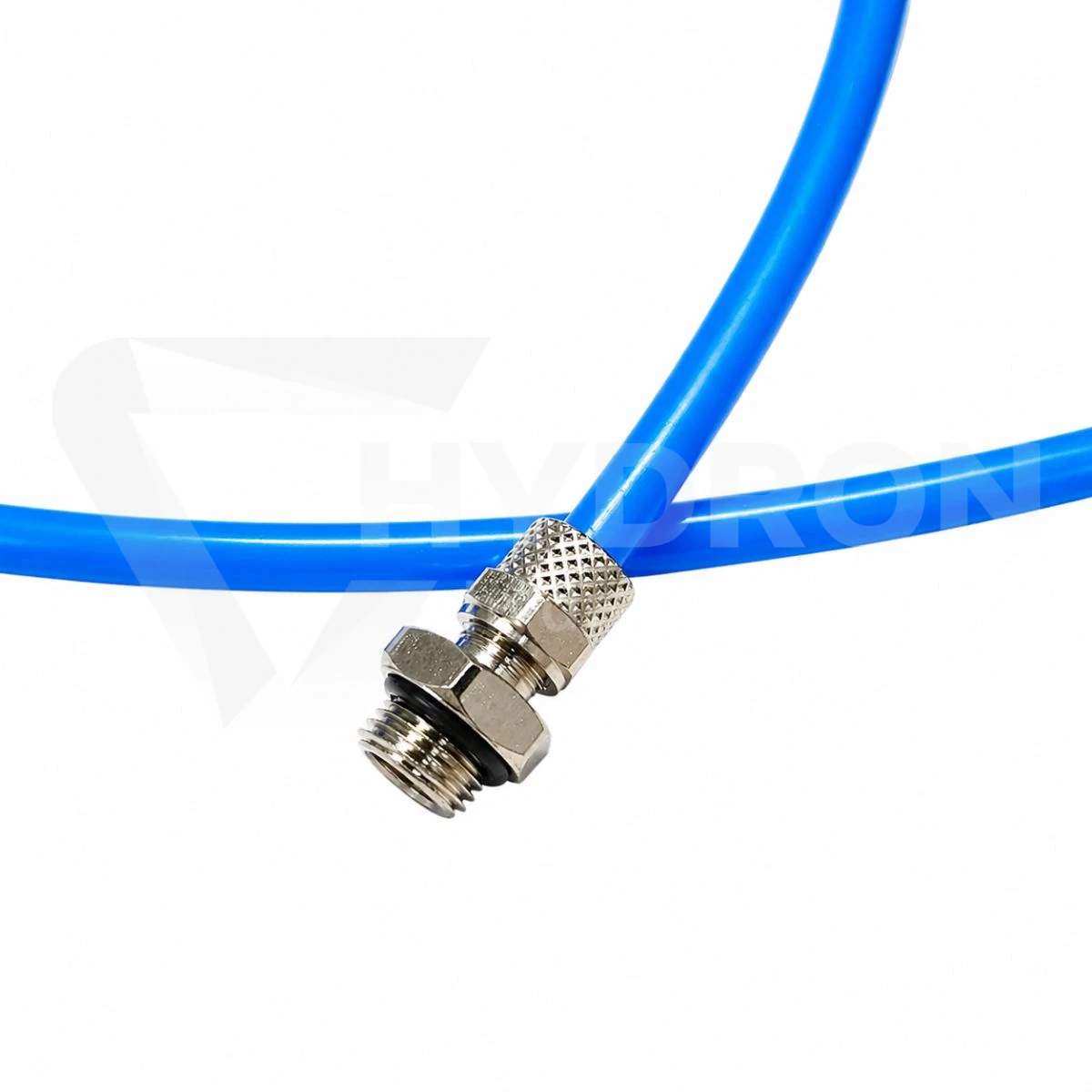

Do jakich przewodów pasuje złączka 12/8 mm?

Złączka jest przeznaczona do przewodów o wymiarze 12/8 mm, czyli przewodów z tworzywa sztucznego stosowanych w pneumatyce. W praktyce należy sprawdzić zarówno średnicę zewnętrzną, jak i wewnętrzną przewodu. Produkt jest przeznaczony do przewodów PU, PA i PE, dlatego przed montażem warto potwierdzić materiał oraz twardość przewodu, zwłaszcza jeżeli instalacja pracuje przy częstym ruchu lub wibracjach.

Sprężone powietrze i próżnia

Złączka może pracować ze sprężonym powietrzem oraz w instalacjach próżniowych. Zakres ciśnienia roboczego od -0,95 do 15 bar pozwala stosować ją w typowych układach pneumatycznych, rozdzielaczach, liniach pomocniczych, stanowiskach montażowych i instalacjach sterowania. Nie jest to element hydrauliki siłowej do oleju hydraulicznego ani wysokich ciśnień.

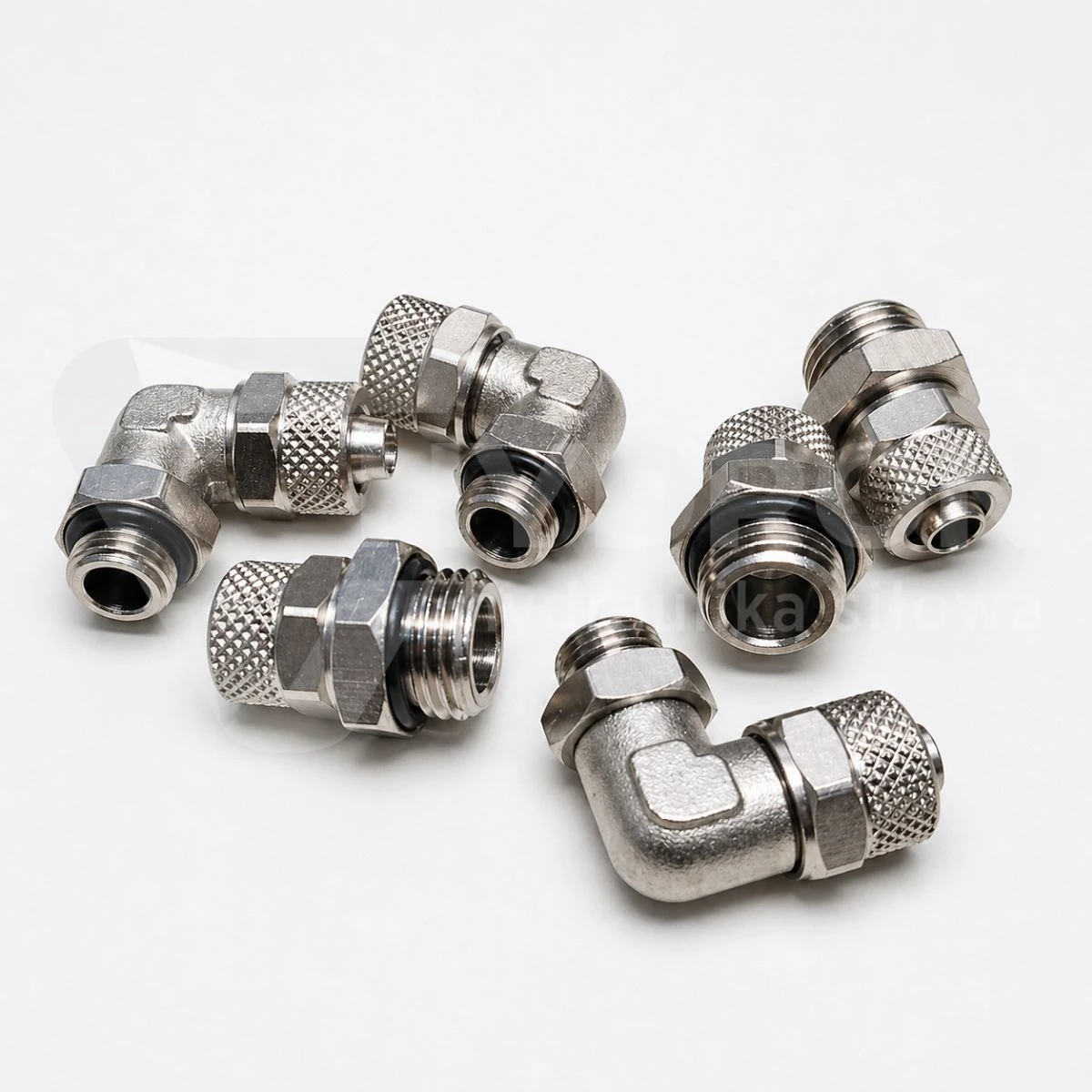

Kiedy wybrać złączkę prostą, a kiedy kątową?

Złączka prosta jest właściwa wtedy, gdy przewód może wychodzić osiowo z przyłącza i nie musi od razu zmieniać kierunku. Jeżeli miejsce montażu jest ograniczone albo przewód po podłączeniu ma skręcać pod kątem, lepszym rozwiązaniem może być złączka skręcana kątowa GZ1/4 na wąż 10/8 mm metal, dobrana oczywiście do właściwego rozmiaru przewodu.

Dobór gwintu GZ1/4 i rozmiaru przewodu

Przed zakupem trzeba sprawdzić dwa wymiary: gwint przyłącza oraz rozmiar przewodu. Gwint GZ1/4 musi pasować do gniazda w elemencie pneumatycznym, a strona przewodowa musi odpowiadać wymiarowi 12/8 mm. Jeżeli instalacja wymaga mniejszego przewodu, można porównać złączkę skręcaną prostą GZ1/4 na wąż 8/6 mm metal albo złączkę skręcaną prostą GZ1/4 na wąż 6/4 mm metal.

Najczęstsze błędy przy doborze złączek pneumatycznych

Najczęstszy błąd to dobór złączki tylko po gwincie, bez sprawdzenia wymiaru przewodu. Drugi problem to pomylenie przewodu 12/8 mm z innym rozmiarem o podobnym wyglądzie. Trzeci błąd to stosowanie złączki pneumatycznej w układzie, który przekracza dopuszczalne ciśnienie lub temperaturę pracy. Jeżeli potrzebny jest gwint 1/8", można porównać złączkę skręcaną prostą GZ1/8 na wąż 8/6 mm metal oraz złączkę skręcaną prostą GZ1/8 na wąż 6/4 mm metal.
