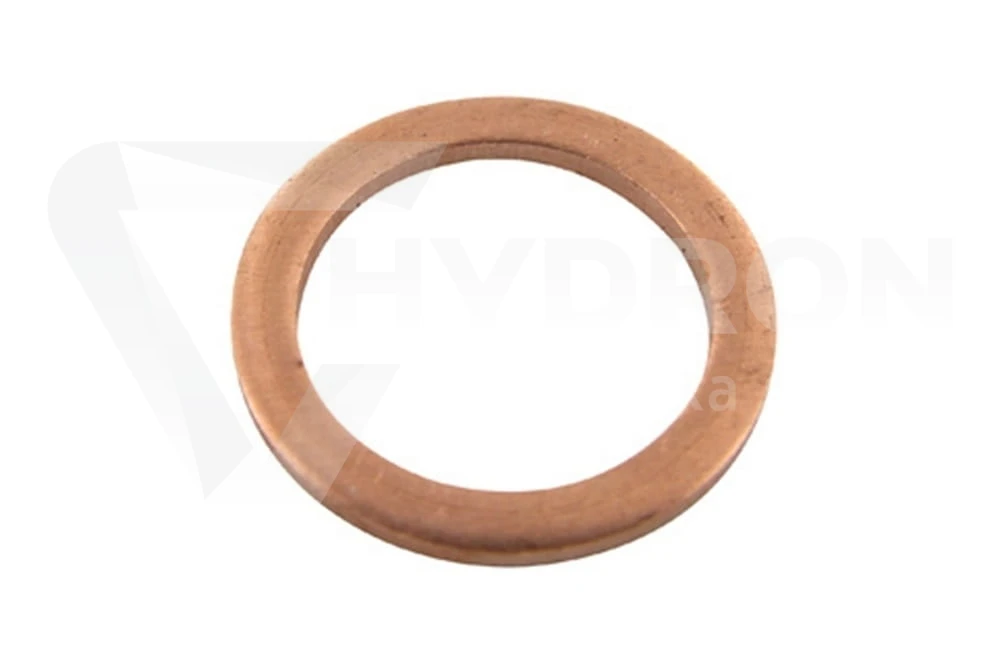

Podkładka CU, uszczelka miedziana 18X24X1,5 (gwint M18X1,5)

Podładka miedziana przenaczona do uszczelniania połączeń gwintowanych. Podkładka miedziana znajduje zastosowanie m.in tam, gdzie mamy wysoką temperaturę. Podkładki posiadamy również w wygodnych zestawach ( boxach )

Podkładki miedziane mogą być zastąpione przez podkładki metalowo-gumowe ( najlepsza forma uszczelnienia połączenia gwintowanego).

• Wykonanie : miedź

• Rozmiar : 18X24X1,5 (na gwint M18X1,5)

• Przeznaczenie : uszczelnienie połączęń gwintowanych.

Podkładka miedziana M18 do uszczelniania połączeń gwintowanych

Podkładka miedziana M18 jest stosowana w miejscach, gdzie połączenie gwintowane musi zostać doszczelnione przez dociśnięcie miękkiego metalu pomiędzy dwoma powierzchniami. Podczas dokręcania miedź dopasowuje się do nierówności powierzchni, dzięki czemu ogranicza ryzyko wycieku oleju, paliwa, powietrza lub innego medium. Tego typu rozwiązanie jest często stosowane przy korkach spustowych, śrubach przelotowych, przyłączkach, złączach oczkowych typu banjo, blokach hydraulicznych i elementach serwisowych. W praktyce podkładka CU 18x24x1,5 jest dobierana nie tylko po gwincie, ale również po powierzchni przylegania. Jeśli połączenie ma gwint M18x1,5, ale gniazdo lub śruba wymaga innej średnicy zewnętrznej podkładki, trzeba sprawdzić wymiar elementu przed montażem. Zbyt mała podkładka może nie przykryć powierzchni uszczelniającej, a zbyt duża może oprzeć się o niewłaściwe miejsce i nie zapewnić szczelności.

Uszczelka miedziana 18x24x1,5 w hydraulice siłowej

Uszczelka miedziana 18x24x1,5 znajduje zastosowanie w hydraulice siłowej, ponieważ połączenia gwintowane w układach olejowych wymagają szczelności, odporności na docisk i stabilnej pracy pod obciążeniem. Podkładka miedziana może być stosowana przy wybranych złączkach hydraulicznych, śrubach, korkach, adapterach oraz połączeniach przy elementach roboczych układu. Jej zadaniem nie jest przenoszenie obciążenia mechanicznego, lecz doszczelnienie miejsca styku dwóch powierzchni. W układach hydraulicznych nawet niewielka nieszczelność może prowadzić do zabrudzenia maszyny, spadku poziomu oleju, zapowietrzenia układu albo konieczności ponownego demontażu połączenia. Dlatego podkładka miedziana do hydrauliki powinna być dobierana dokładnie do gwintu i miejsca montażu. Przy częstych naprawach warto mieć również zestawy podkładek miedzianych, które ułatwiają szybki dobór właściwego rozmiaru w serwisie lub warsztacie. Hydron oferuje takie zestawy w praktycznych organizerach, co jest wygodne przy pracy z różnymi wymiarami podkładek.

Kiedy stosować podkładkę miedzianą 18x24x1,5?

Podkładkę miedzianą 18x24x1,5 warto stosować wtedy, gdy połączenie wymaga uszczelnienia pod śrubą, korkiem, przyłączką lub innym elementem dociskanym do płaskiej powierzchni. Miedź dobrze sprawdza się przy wysokiej temperaturze, dlatego podkładki CU są często wykorzystywane w połączeniach olejowych, paliwowych, maszynowych i warsztatowych. Wariant 18x24x1,5 będzie właściwy wtedy, gdy średnica wewnętrzna pasuje do gwintu M18x1,5, a średnica zewnętrzna 24 mm prawidłowo pokrywa powierzchnię uszczelniającą. Podkładka miedziana nie powinna być stosowana przypadkowo jako zamiennik każdego typu uszczelnienia. Jeśli połączenie konstrukcyjnie wymaga uszczelnienia elastomerowego, pierścienia O-ring, podkładki metalowo-gumowej lub uszczelnienia stożkowego, sama miedź może nie zapewnić oczekiwanego efektu. W takich sytuacjach trzeba dobrać uszczelnienie zgodne z konstrukcją elementu, na przykład podkładki metalowo-gumowe, które w wielu połączeniach gwintowanych zapewniają bardzo skuteczne doszczelnienie.

Najczęstszy błąd przy doborze podkładki miedzianej M18

Najczęstszy błąd polega na wyborze podkładki wyłącznie po średnicy gwintu, bez sprawdzenia grubości i średnicy zewnętrznej. Użytkownik widzi gwint M18, dobiera dowolną uszczelkę miedzianą M18, a po montażu okazuje się, że podkładka nie pracuje na całej powierzchni uszczelniającej albo zostaje zbyt mocno odkształcona. Efektem może być sączenie oleju, powolny wyciek na połączeniu lub konieczność ponownego rozkręcenia instalacji. Drugim błędem jest ponowne używanie starej podkładki miedzianej. Po dokręceniu miedź odkształca się i dopasowuje do konkretnego miejsca pracy. Po demontażu taka podkładka może nie zapewnić tej samej szczelności. W praktyce przy serwisie maszyn najlepiej wymieniać ją na nową, szczególnie wtedy, gdy połączenie pracuje z olejem, temperaturą lub cyklicznymi drganiami.

Podkładka CU jako element serwisowy w maszynach i pojazdach

Podkładka CU 18x24x1,5 jest typowym elementem serwisowym, który powinien znajdować się w warsztacie obsługującym maszyny rolnicze, budowlane, przemysłowe, pojazdy techniczne i urządzenia hydrauliczne. Przy wymianie przewodów, demontażu śrub oczkowych, korków lub przyłączek często okazuje się, że sama złączka jest sprawna, ale stare uszczelnienie nie nadaje się już do ponownego użycia. W takiej sytuacji nowa podkładka miedziana pozwala szybko przywrócić szczelność połączenia. W hydraulice mobilnej podkładki miedziane mogą współpracować z elementami stosowanymi przy przewodach hydraulicznych na wymiar, końcówkach oczkowych, adapterach oraz przyłączach do bloków i siłowników. Jeśli połączenie jest narażone na zabrudzenia, drgania albo pracę w trudnym środowisku, warto kontrolować nie tylko samą podkładkę, ale również stan gwintu, powierzchni przylegania i elementu dociskającego.

Dobór alternatywy do podkładki miedzianej

Podkładka miedziana 18x24x1,5 jest dobrym wyborem tam, gdzie konstrukcja połączenia przewiduje uszczelnienie płaskie z miękkiego metalu. Jeżeli jednak połączenie ma pracować w miejscu szczególnie narażonym na mikroruchy, drgania albo wymaga uszczelnienia bardziej elastycznego, warto rozważyć podkładkę metalowo-gumową. Takie podkładki łączą metalowy pierścień z warstwą uszczelniającą i mogą być lepszym rozwiązaniem w wybranych połączeniach gwintowanych. Nie oznacza to, że jedna opcja zawsze zastępuje drugą. Podkładka miedziana jest prosta, odporna na temperaturę i dobrze znosi docisk. Podkładka metalowo-gumowa lepiej kompensuje nierówności i pracę połączenia w niektórych aplikacjach. Wybór zależy od konstrukcji przyłącza, medium, temperatury, ciśnienia oraz rodzaju powierzchni uszczelniającej.

Z czym połączyć ten produkt w zamówieniu?

Do podkładki miedzianej 18x24x1,5 warto dobrać elementy, które realnie pracują z uszczelnieniami w układach technicznych. Przy naprawach hydrauliki przydatne będą złączki hydrauliczne, ponieważ wiele połączeń wymaga poprawnego doszczelnienia na styku z blokiem, siłownikiem lub adapterem. Przy produkcji i serwisie przewodów warto sprawdzić również końcówki do zakuwania węży, ponieważ część rozwiązań oczkowych i śrubowych współpracuje z podkładkami uszczelniającymi. Jeśli serwisujesz maszyny regularnie, praktycznym uzupełnieniem będą zestawy podkładek miedzianych oraz podkładki metalowo-gumowe. Taki zestaw pozwala szybciej reagować na awarie i ogranicza sytuacje, w których naprawa zatrzymuje się przez brak drobnego elementu uszczelniającego.

Podkładka miedziana 18x24x1,5 M18 w sklepie Hydron

Podkładka miedziana 18x24x1,5 M18 to nieduży element, ale w praktyce ma duże znaczenie dla szczelności połączenia. Odpowiednio dobrana uszczelka miedziana ogranicza ryzyko wycieków, poprawia stabilność montażu i pozwala uniknąć ponownego demontażu połączenia. W układach hydraulicznych, olejowych i serwisowych warto stosować nowe podkładki przy każdym rozkręceniu połączenia, ponieważ ich koszt jest niewielki, a wpływ na niezawodność układu bardzo duży. Hydron dostarcza elementy uszczelniające, złączki i akcesoria potrzebne do kompletowania trwałych połączeń w hydraulice siłowej, serwisie maszyn i warsztacie technicznym.

FAQ

Czy podkładka miedziana 18x24x1,5 pasuje na gwint M18x1,5?

Tak, podkładka miedziana 18x24x1,5 jest przeznaczona na gwint M18x1,5. Przed montażem warto jednak sprawdzić również średnicę zewnętrzną i powierzchnię przylegania, aby podkładka prawidłowo uszczelniła połączenie.

Czy podkładkę miedzianą można użyć ponownie?

Nie jest to zalecane. Po dokręceniu podkładka miedziana odkształca się i dopasowuje do danego połączenia. Przy ponownym montażu może nie zapewnić tej samej szczelności.

Gdzie stosuje się uszczelki miedziane M18?

Uszczelki miedziane M18 stosuje się w połączeniach gwintowanych, korkach, śrubach, przyłączkach, elementach hydraulicznych, instalacjach olejowych, paliwowych oraz w serwisie maszyn.

Czym zastąpić podkładkę miedzianą?

W wybranych połączeniach alternatywą może być podkładka metalowo-gumowa. Dobór zależy od konstrukcji połączenia, temperatury, medium, ciśnienia oraz rodzaju powierzchni uszczelniającej.
