Złączka / Przyłączka M18x1,5/M27X1,5

Przejdź do sekcji Opinie

7,75 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M27X1,5
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./25,2-25,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg PARKER ERMETO GR18/12L

Opis

Złączka / Przyłączka M18x1,5 / M27x1,5 12L / 18L 315 bar

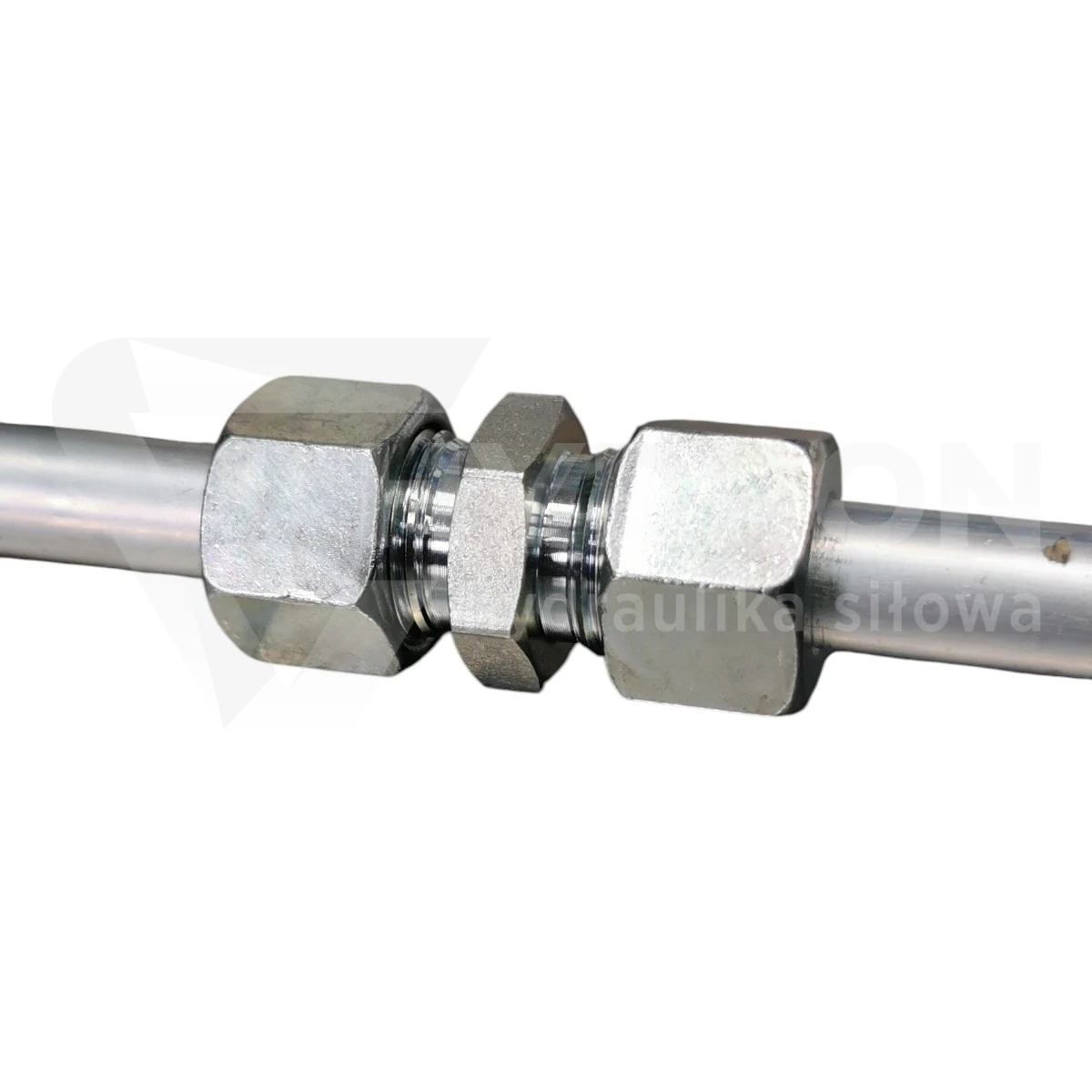

Złączka / Przyłączka M18x1,5 / M27x1,5 12L / 18L to proste złącze redukcyjne przeznaczone do wykonania przejścia pomiędzy dwoma rozmiarami lekkiej serii L. Po stronie M18x1,5 współpracuje z rurą o średnicy zewnętrznej 12 mm, natomiast po stronie M27x1,5 z rurą 18 mm.

Produkt umożliwia bezpośrednie przejście 12L → 18L w jednym korpusie. Dzięki temu można ograniczyć liczbę dodatkowych adapterów w instalacji, skrócić połączenie i uprościć późniejszy serwis.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M27x1,5 zewnętrzny,
rozmiar po stronie M18x1,5: 12L,
rozmiar po stronie M27x1,5: 18L,
średnica zewnętrzna rury po stronie 12L: 12 mm,
średnica zewnętrzna rury po stronie 18L: 18 mm,
seria: lekka L,
kąt stożka zaciskowego: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73141,
oznaczenie Parker Ermeto: GR18/12L,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

Przejście 12L na 18L

Najważniejszą funkcją tego wariantu jest połączenie dwóch różnych średnic rurowych w tej samej lekkiej serii L.

12L - rura 12 mm, gwint M18x1,5,
18L - rura 18 mm, gwint M27x1,5.

Zmienia się więc średnica rury i rozmiar gwintu, ale nie sama seria połączenia.

M18x1,5 po stronie 12L

Mniejsza strona złączki posiada gwint zewnętrzny M18x1,5 i współpracuje z rurą o średnicy zewnętrznej 12 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu powinna wynosić około 17,6-17,9 mm, natomiast średnica wewnętrzna około 16,2-16,6 mm.

M27x1,5 po stronie 18L

Większa strona korpusu posiada gwint zewnętrzny M27x1,5. W tej konfiguracji jest on przeznaczony do rury 18 mm w lekkiej serii L.

Praktyczny pomiar gwintu M27x1,5 wynosi około 26,6-26,9 mm po średnicy zewnętrznej i około 25,2-25,6 mm po średnicy wewnętrznej.

Uwaga: M27x1,5 to nie M27x2

Przy doborze większej strony szczególnie ważny jest skok gwintu. W hydraulice występują zarówno warianty M27x1,5, jak i M27x2.

Ten produkt posiada dokładnie M27x1,5. Sam pomiar średnicy nominalnej 27 mm nie wystarczy, dlatego przed zakupem należy sprawdzić również skok gwintu.

315 bar ciśnienia pracy

Ciśnienie pracy podane dla tej złączki wynosi 315 bar. Dzięki temu produkt nadaje się do szerokiego zakresu typowych instalacji hydrauliki siłowej.

Przy projektowaniu całego układu należy pamiętać, że dopuszczalne ciśnienie instalacji wyznacza element o najniższym ciśnieniu roboczym.

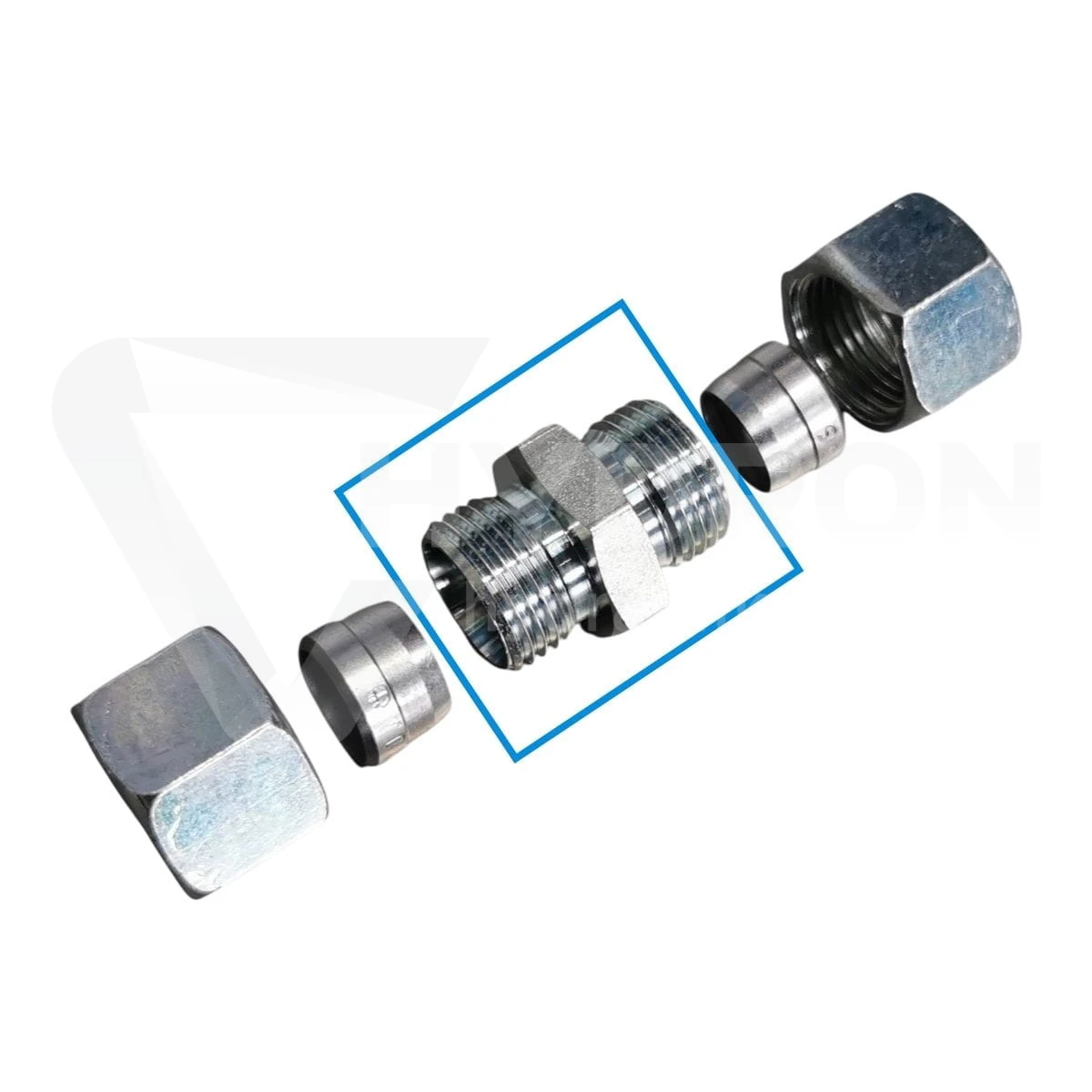

Stożek 24° i połączenie DIN 2353

Złączka należy do metrycznego systemu połączeń rurowych DIN 2353 / PN-EN ISO 8434-1 i wykorzystuje stożek 24°.

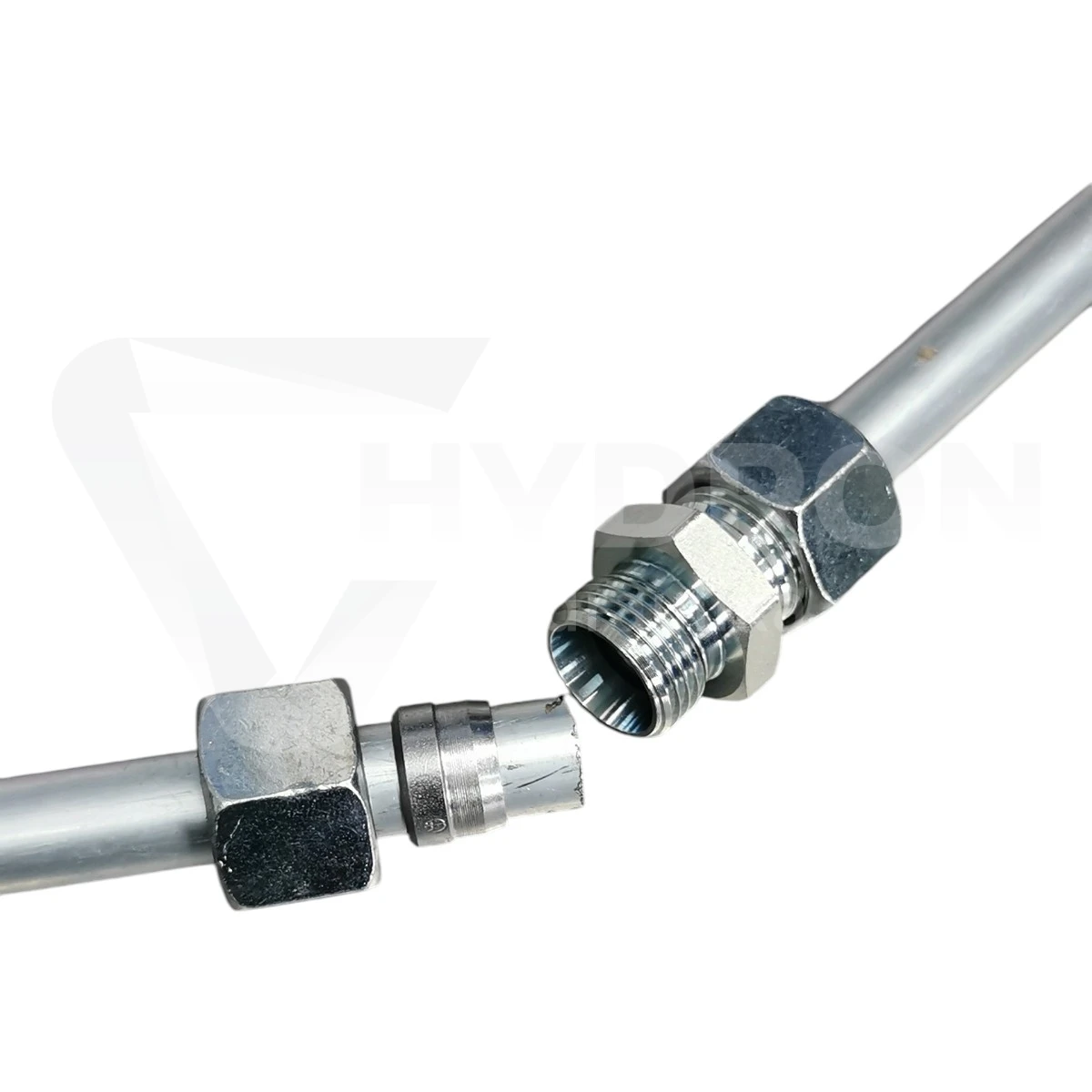

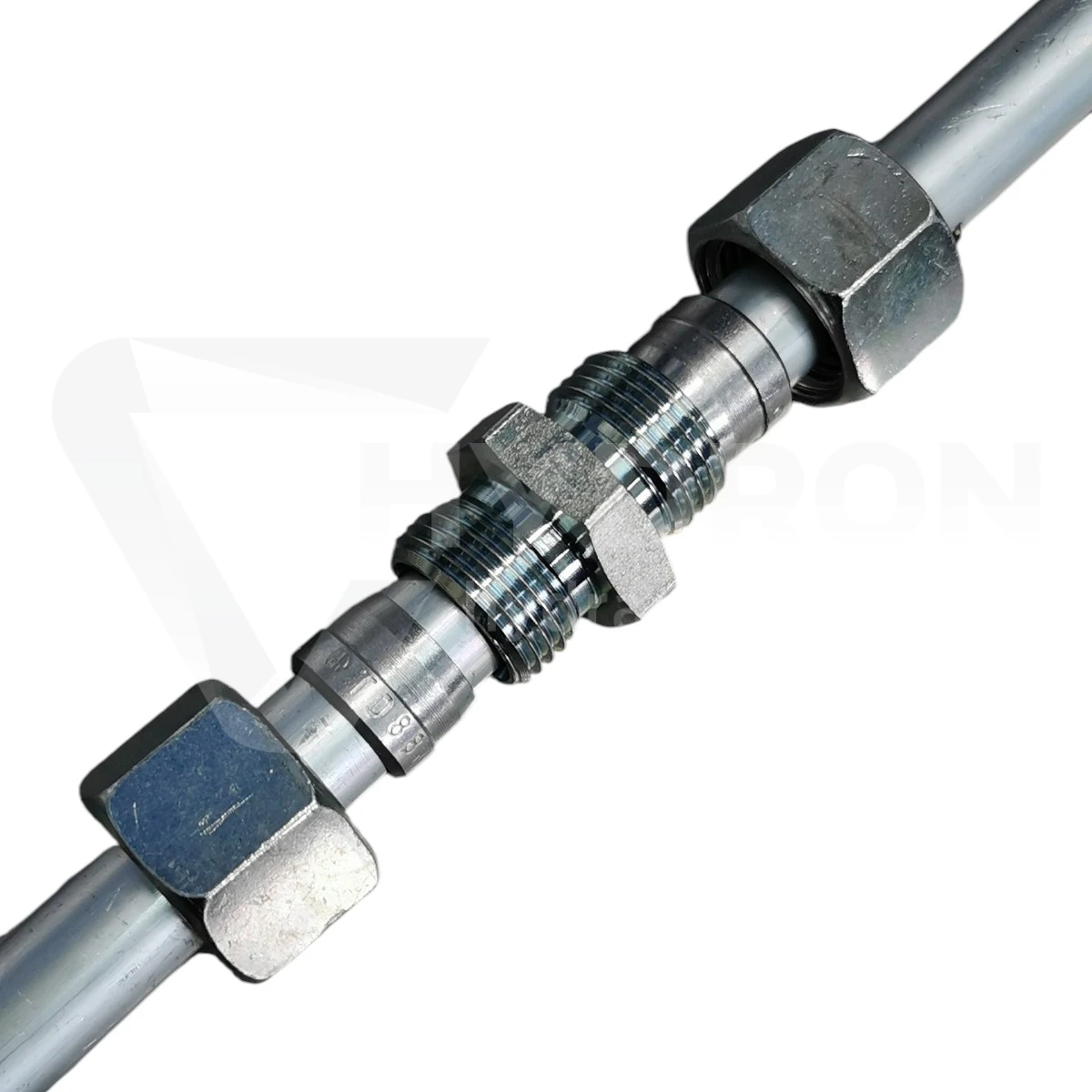

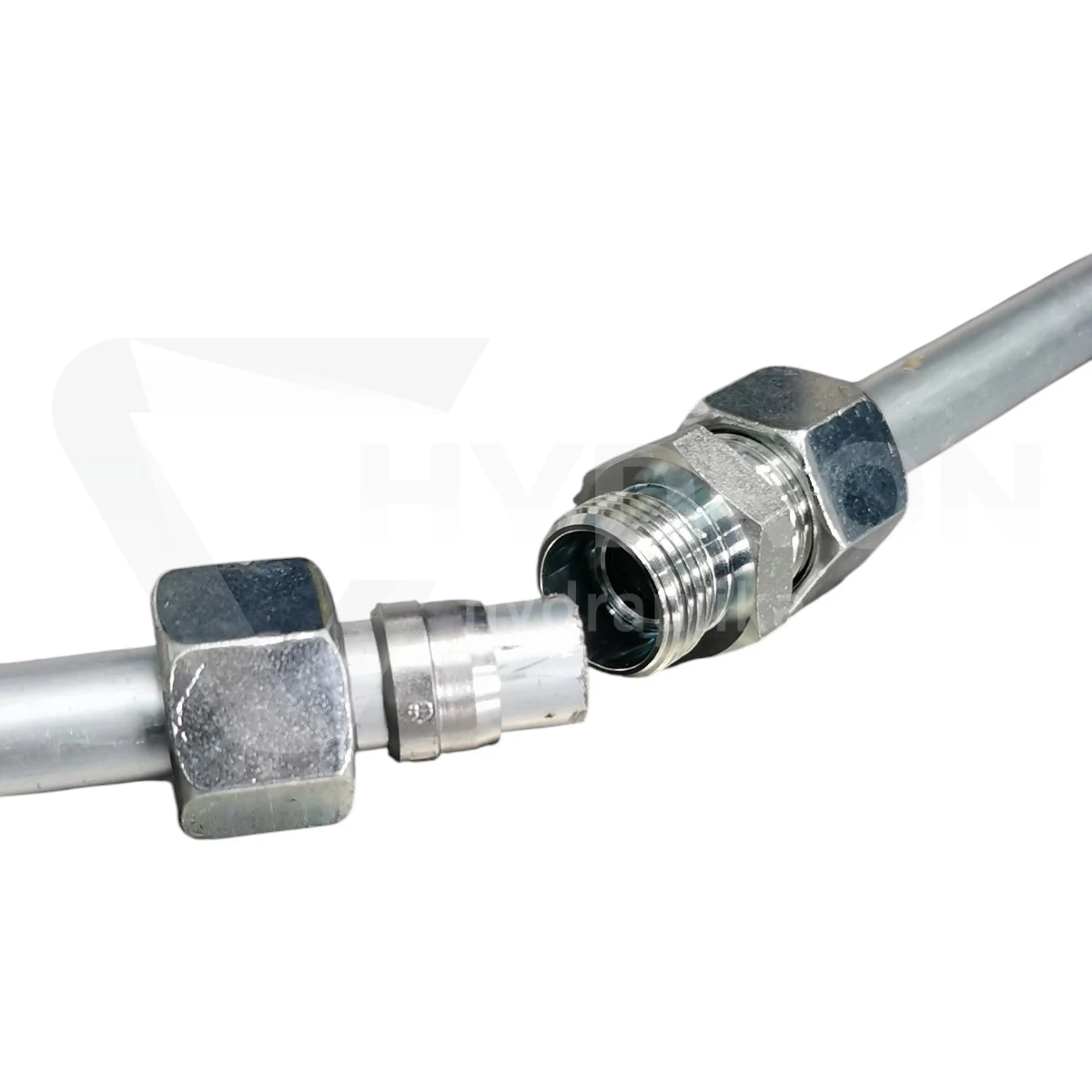

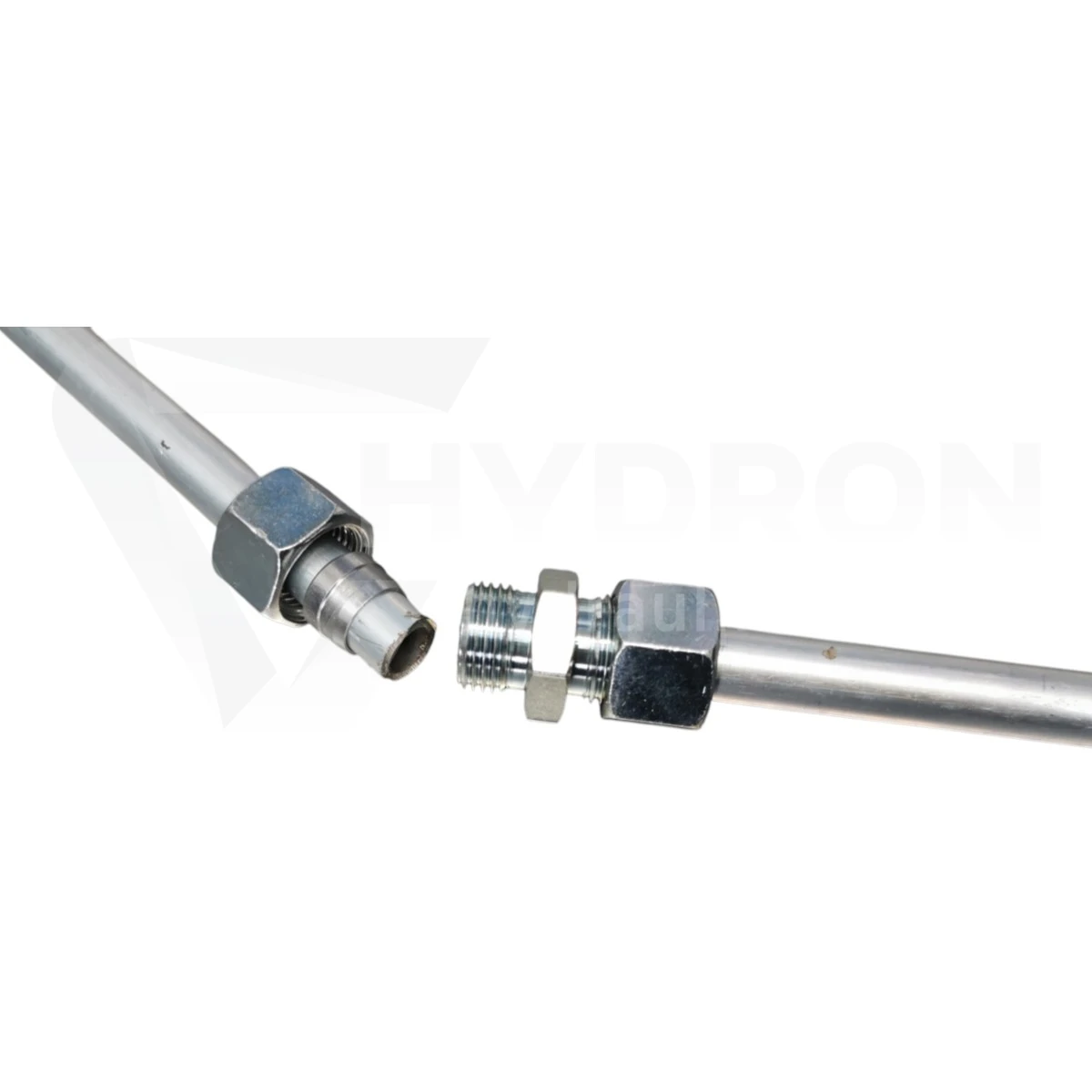

Połączenie wykonuje się przy użyciu odpowiednio dobranych pierścieni zacinających i nakrętek:

po stronie 12L należy zastosować elementy dla rury 12 mm,
po stronie 18L należy zastosować elementy dla rury 18 mm.

Gwinty pełnią funkcję dociskową

Gwinty M18x1,5 i M27x1,5 nie są tutaj typowymi gwintami rurowymi przeznaczonymi do uszczelniania taśmą PTFE. Ich zadaniem jest docisk elementów połączenia do stożka 24°.

Szczelność zależy od prawidłowego doboru pierścienia, nakrętki, stanu rury oraz właściwego montażu.

Dlaczego warto zastosować jeden korpus redukcyjny?

Bezpośrednie przejście z 12L na 18L pozwala uniknąć budowania redukcji z kilku osobnych elementów.

krótsze połączenie,
mniej części w instalacji,
łatwiejszy montaż,
mniejsza liczba potencjalnych punktów nieszczelności,
prostsza diagnostyka i serwis.

Ocynk z białą pasywacją

Korpus został wykonany ze stali automatowej i zabezpieczony ocynkiem z białą pasywacją. Takie zabezpieczenie powierzchni poprawia odporność na typowe warunki występujące w instalacjach hydraulicznych.

Przy pracy w stale wilgotnym lub agresywnym środowisku warto rozważyć odpowiednik ze stali nierdzewnej.

Zakres temperatur pracy

Producent podaje zakres temperatur od -20°C do +120°C. Przy eksploatacji w temperaturach granicznych trzeba uwzględnić także parametry oleju, przewodów, uszczelnień oraz pozostałych elementów układu.

Wpływ przejścia 12 mm na 18 mm na przepływ

Rura 18 mm ma znacznie większy przekrój przepływu niż rura 12 mm. Przy przepływie od strony 12L do 18L prędkość medium po stronie większej średnicy może się zmniejszyć.

Jeśli olej przepływa w przeciwnym kierunku, należy zwrócić uwagę na przewężenie do 12 mm. Przy większych wydajnościach może ono wpływać na prędkość przepływu oraz straty ciśnienia.

Złączka czy przyłączka?

Produkt może być wykorzystywany jako złączka redukcyjna pomiędzy dwoma odcinkami instalacji albo jako przyłączka do połączenia podzespołu hydraulicznego z systemem rurowym.

Kluczowa jest zgodność obu stron z konfiguracją M18x1,5 12L oraz M27x1,5 18L.
