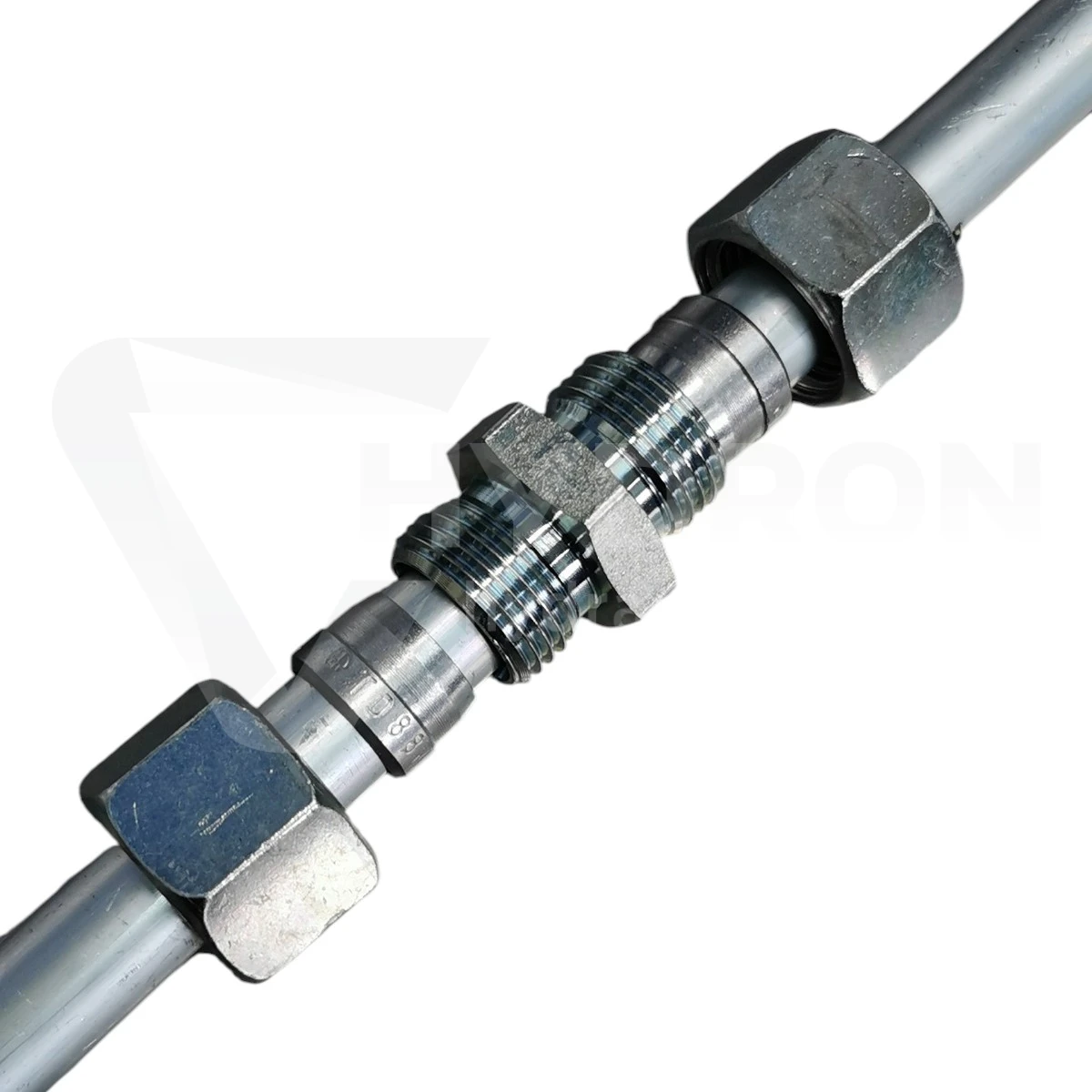

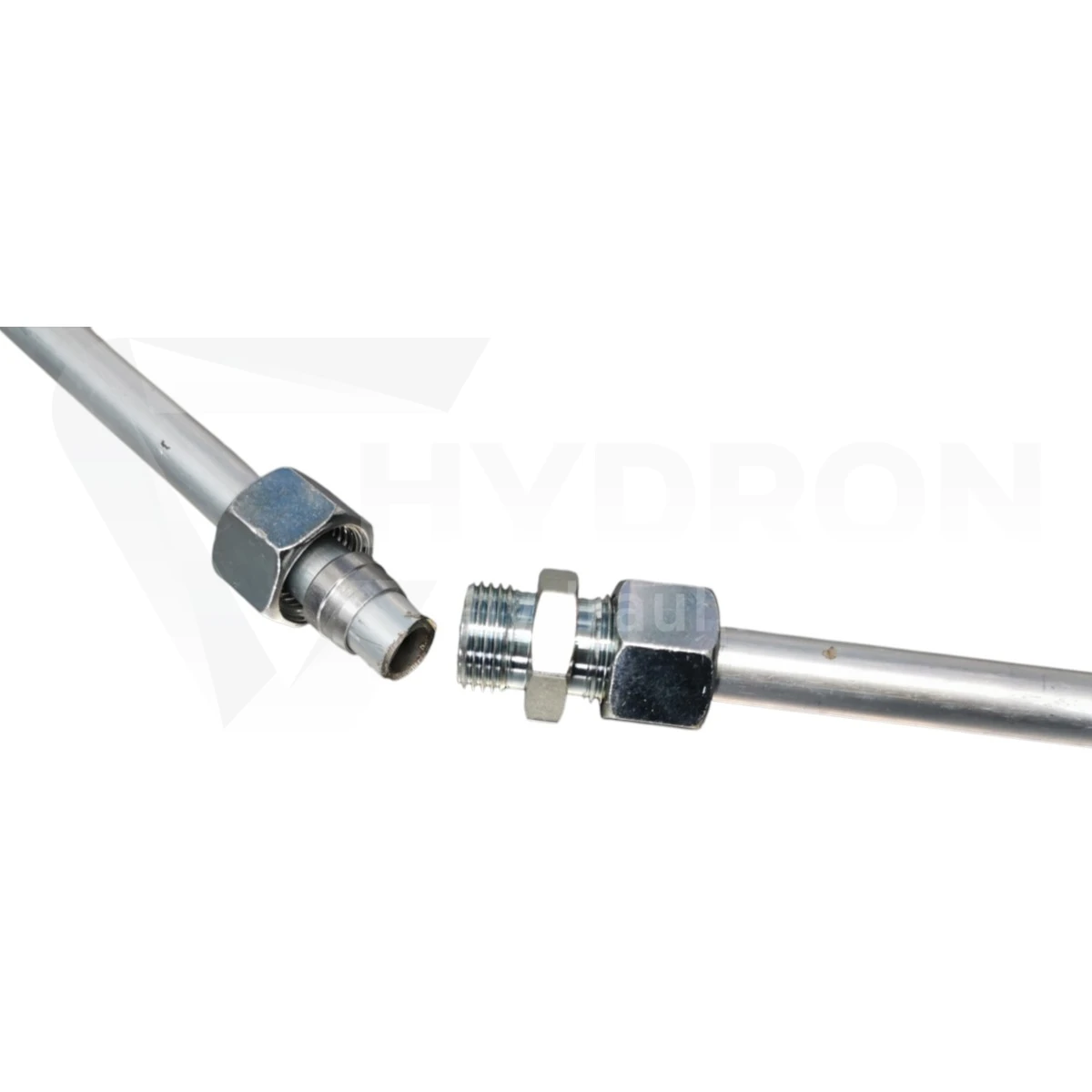

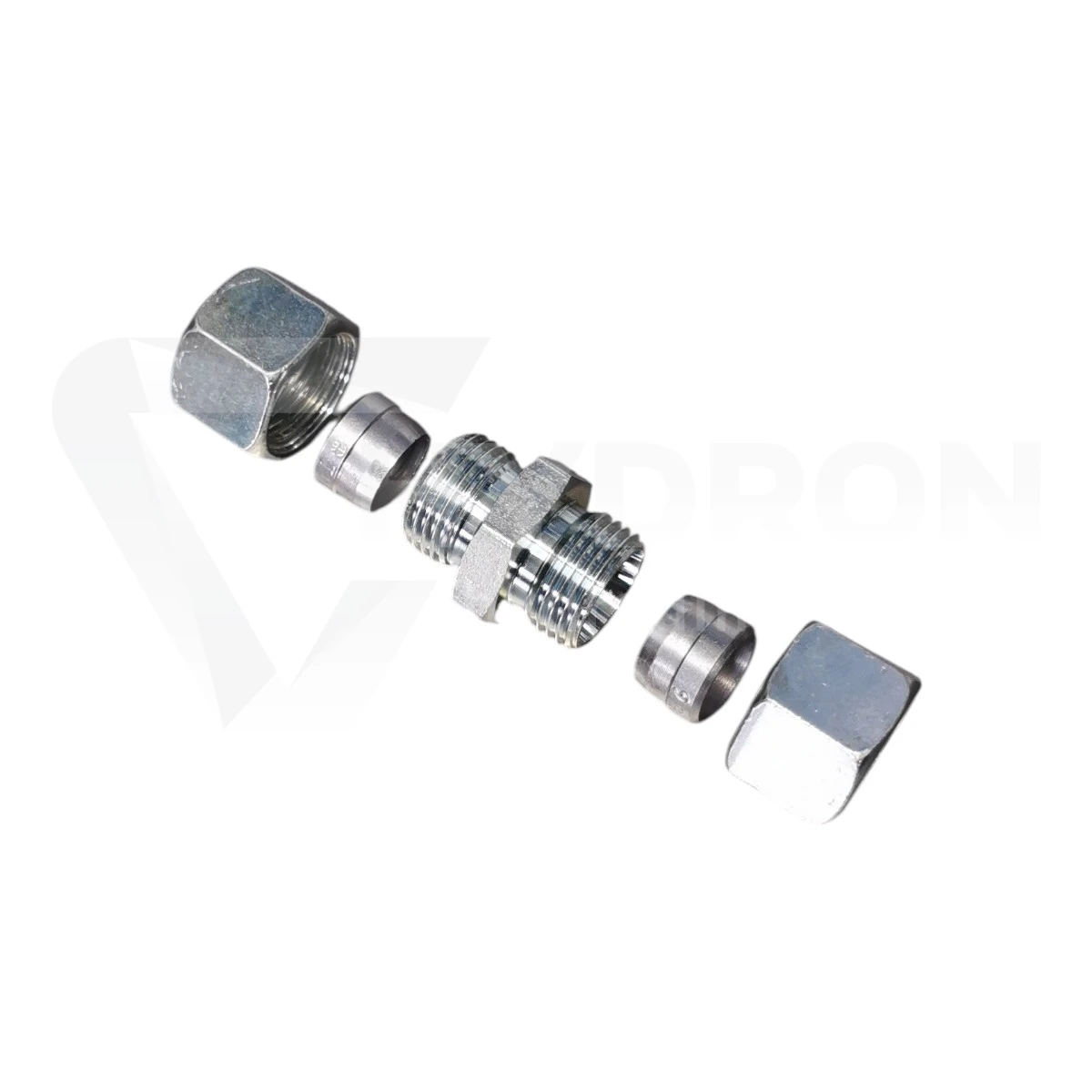

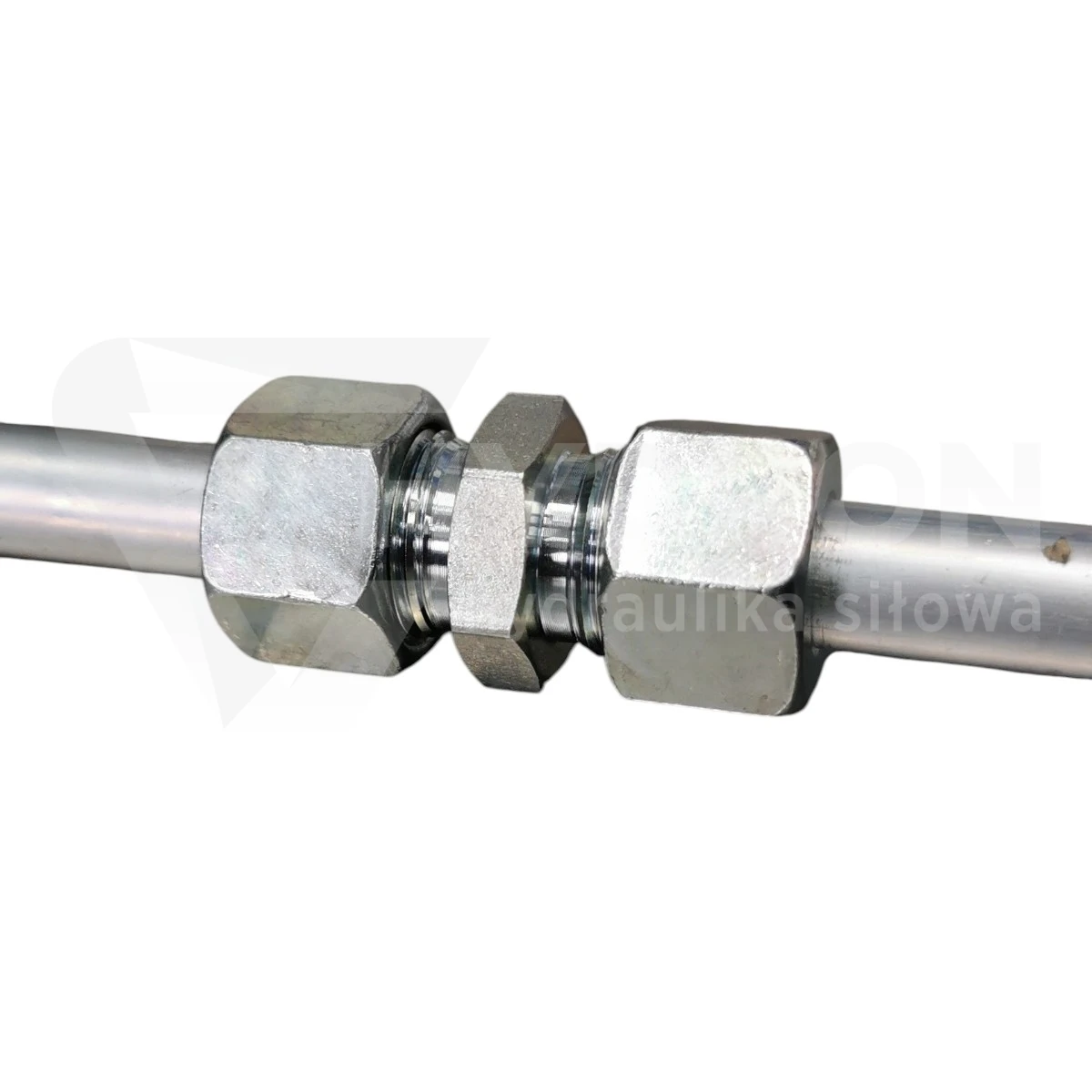

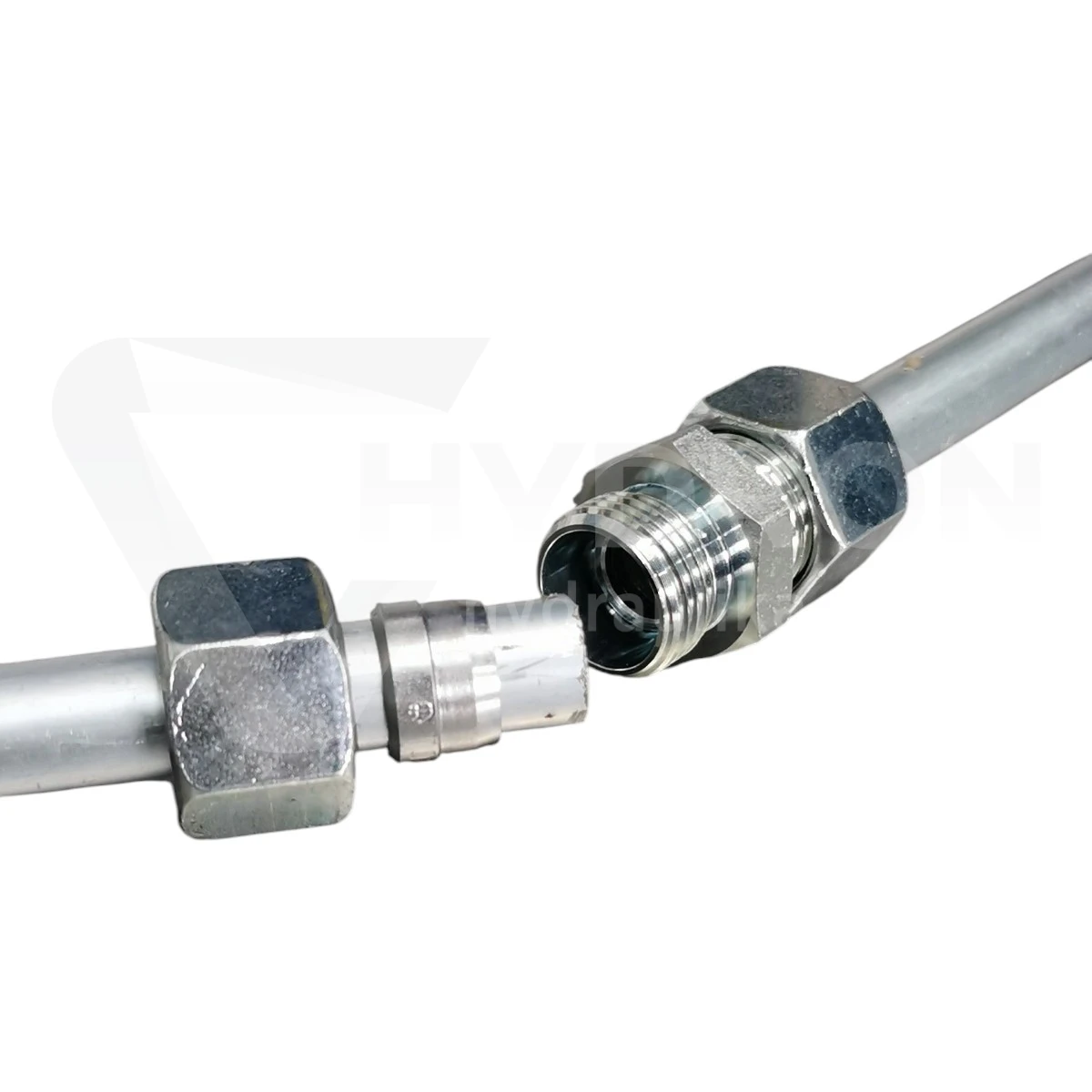

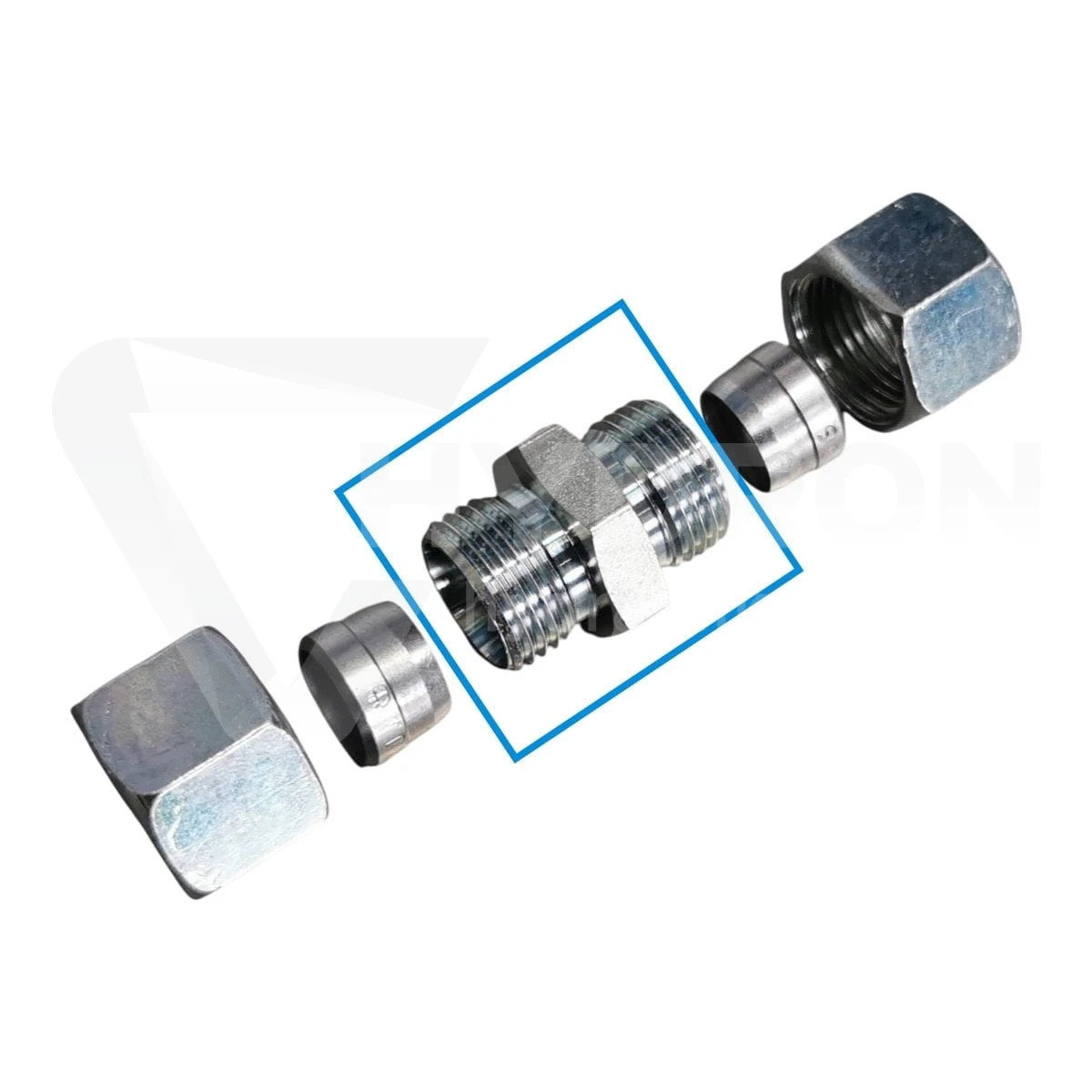

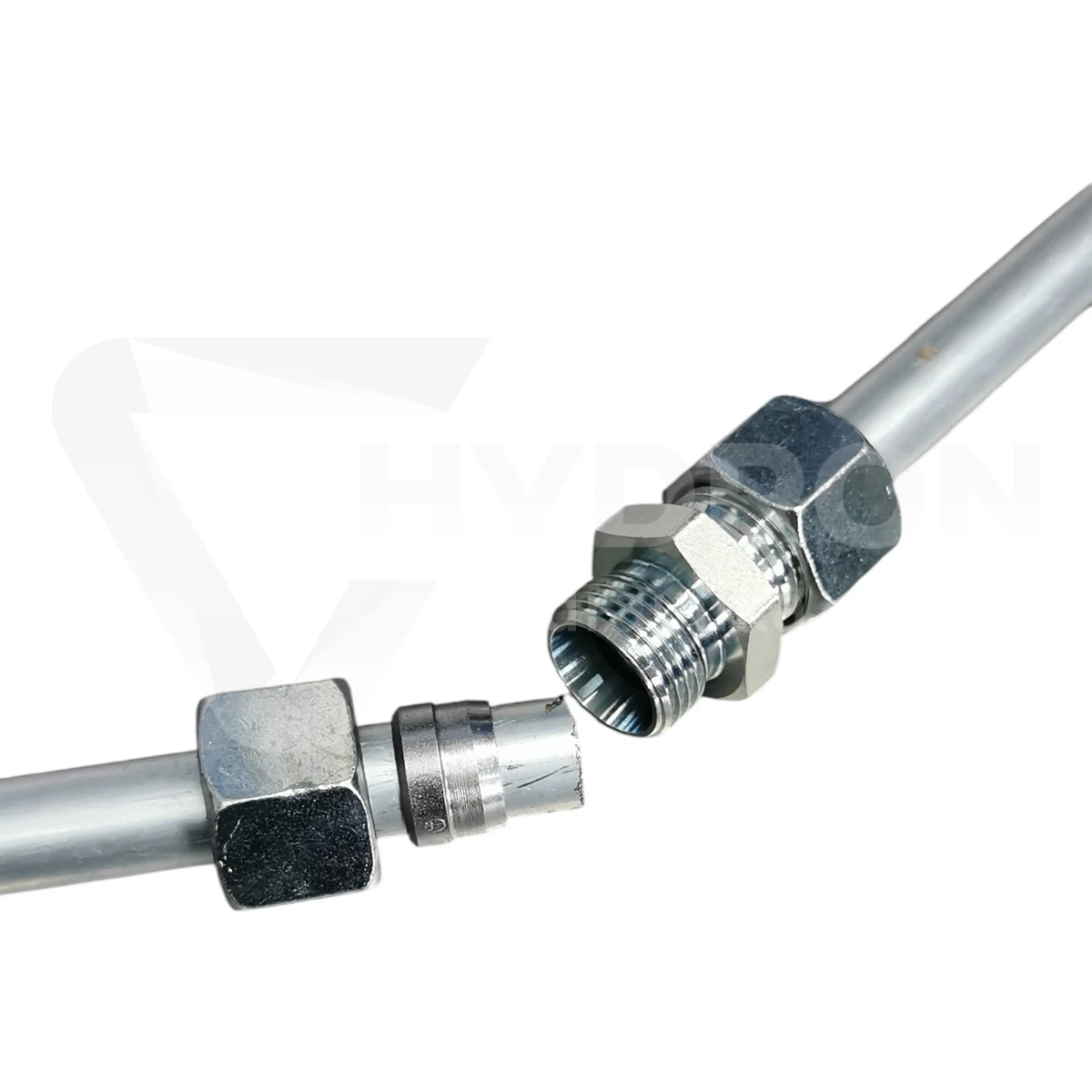

Złączka / Przyłączka M18x1,5/M27X2 12L/18L

Przejdź do sekcji Opinie

15,49 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M27X2
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,6-25,0wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne GR18/12L

Opis

Złączka / Przyłączka M18x1,5 / M27x2

Złączka / Przyłączka M18x1,5 / M27x2 to prosty element przejściowy przeznaczony do wykonania połączenia pomiędzy dwoma różnymi gwintami metrycznymi. Po jednej stronie znajduje się gwint zewnętrzny M18x1,5, a po drugiej M27x2.

Najważniejszą cechą tego wariantu jest różny skok gwintów. Strona M18 ma skok 1,5 mm, natomiast strona M27 skok 2 mm. To parametr, który trzeba koniecznie sprawdzić przed montażem, ponieważ M27x2 nie jest zamienne z M27x1,5.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M27x2 zewnętrzny,
średnica nominalna gwintu 1: 18 mm,
średnica nominalna gwintu 2: 27 mm,
skok gwintu M18: 1,5 mm,
skok gwintu M27: 2 mm,
praktyczny pomiar gwintu M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M27x2: około 26,6-26,9 mm po średnicy zewnętrznej,
konstrukcja: proste przejście metryczne,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

M18x1,5 po mniejszej stronie

Gwint M18x1,5 ma średnicę nominalną 18 mm i skok 1,5 mm. Przy pomiarze suwmiarką zewnętrzna średnica gwintu wynosi zwykle około 17,6-17,9 mm.

W hydraulicznych połączeniach rurowych M18x1,5 często występuje w konfiguracji 12L lub 10S, dlatego sam rozmiar gwintu nie zawsze wystarcza do identyfikacji całego systemu.

M27x2 po większej stronie

Druga strona posiada gwint zewnętrzny M27x2. Oznaczenie oznacza średnicę nominalną 27 mm oraz skok gwintu wynoszący dokładnie 2 mm.

Praktyczny pomiar średnicy zewnętrznej gwintu powinien wynosić około 26,6-26,9 mm.

M27x2 to nie M27x1,5

To najważniejszy punkt przy doborze tej złączki. Na pierwszy rzut oka oba gwinty mają tę samą średnicę nominalną 27 mm, ale różnią się skokiem.

M27x2 - skok 2 mm,
M27x1,5 - skok 1,5 mm.

Elementów tych nie można stosować zamiennie. Próba skręcenia dwóch różnych skoków może uszkodzić gwint.

Jak odróżnić M27x2 od M27x1,5?

Sam pomiar średnicy suwmiarką nie wystarczy, ponieważ oba warianty będą miały około 27 mm średnicy nominalnej.

Najlepiej użyć grzebienia do gwintów i sprawdzić skok:

dla M27x2 odległość pomiędzy zwojami wynosi 2 mm,
dla M27x1,5 odległość pomiędzy zwojami wynosi 1,5 mm.

Dlaczego różny skok gwintów ma znaczenie?

Skok określa odległość pomiędzy kolejnymi zwojami. Nawet jeśli średnica nominalna jest taka sama, inny skok oznacza zupełnie inne połączenie.

Przy M27 błędne rozpoznanie skoku jest jednym z najczęstszych powodów problemów z doborem złączek i przyłączy.

Złączka czy przyłączka?

Produkt może być użyty jako złączka przejściowa pomiędzy dwoma różnymi gwintami albo jako przyłączka do elementu hydraulicznego posiadającego gwint M18x1,5 lub M27x2.

Dokładna funkcja zależy od sposobu zabudowy w konkretnej instalacji.

Kiedy warto zastosować bezpośrednie przejście M18 / M27?

Jednoczęściowy korpus pozwala zastąpić układ zbudowany z kilku kolejnych adapterów.

krótsze połączenie,
mniej elementów do zamówienia,
łatwiejszy montaż,
mniejsza liczba potencjalnych miejsc nieszczelności,
prostszy późniejszy serwis.

Najczęstszy błąd przy zakupie

Największe ryzyko pomyłki dotyczy strony M27. Sama informacja „gwint 27 mm” jest niewystarczająca.

Dla tego produktu należy potwierdzić dokładnie:

M18x1,5 po jednej stronie,
M27x2 po drugiej stronie,
skok 1,5 mm dla M18,
skok 2 mm dla M27.

Nie dobieraj wyłącznie na podstawie suwmiarki

Suwmiarka pozwoli rozpoznać średnicę nominalną gwintu, ale nie pokaże pewnie jego skoku. W przypadku M27 szczególnie ważne jest użycie grzebienia do gwintów lub porównanie z pewnym wzorcem.

Dzięki temu można uniknąć pomylenia M27x2 z M27x1,5.
