Złączka / Przyłączka M18X1,5/M30x2 12L/22L

Przejdź do sekcji Opinie

18,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-22/12L
Oznaczenie wg VITILLO AME2212L.1
Oznaczenie wg CAST 104115.1
Oznaczenie wg PARKER ERMETO GR22/12L

Opis

Złączka / Przyłączka M18x1,5 / M30x2 12L / 22L

Złączka / Przyłączka M18x1,5 / M30x2 12L / 22L to proste przejście redukcyjne przeznaczone do połączenia dwóch różnych rozmiarów lekkiej serii L. Po stronie M18x1,5 współpracuje z rurą o średnicy zewnętrznej 12 mm, natomiast po stronie M30x2 z rurą 22 mm.

Jednym korpusem można wykonać przejście 12L → 22L, co ogranicza liczbę dodatkowych adapterów w instalacji. To praktyczne rozwiązanie przy modernizacji układów hydraulicznych, przebudowie maszyn i łączeniu odcinków rurowych o wyraźnie różniących się średnicach.

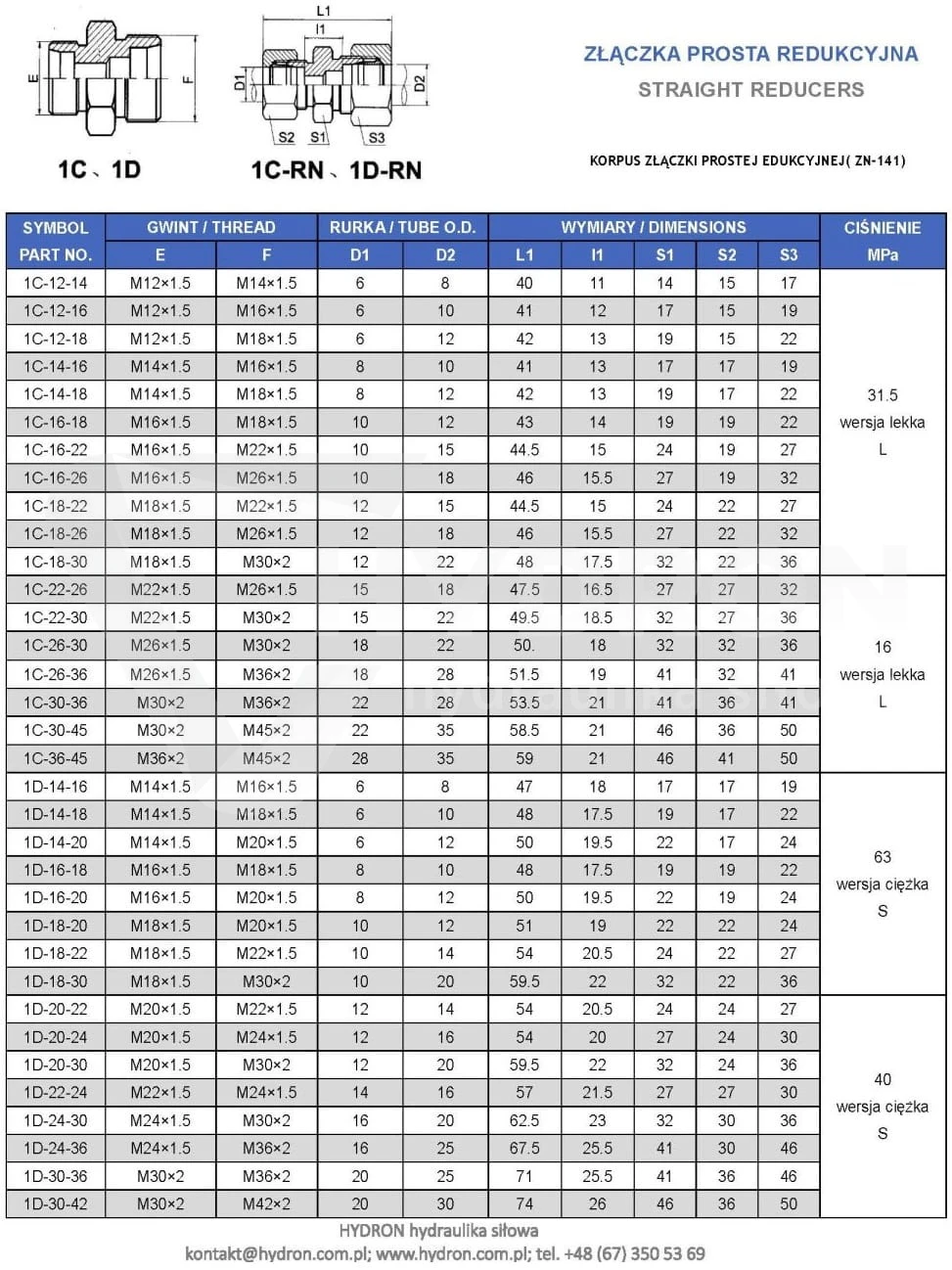

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M30x2 zewnętrzny,
rozmiar po stronie M18x1,5: 12L,
rozmiar po stronie M30x2: 22L,
średnica zewnętrzna rury po stronie 12L: 12 mm,
średnica zewnętrzna rury po stronie 22L: 22 mm,
seria: lekka L,
skok gwintu M18: 1,5 mm,
skok gwintu M30: 2 mm,
praktyczny pomiar gwintu M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M30x2: około 29,6-29,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
konstrukcja: proste przejście redukcyjne,
przeznaczenie: połączenie systemu 12L z 22L.

12L / 22L - duża redukcja w lekkiej serii

W tym wariancie obie strony należą do lekkiej serii L, ale różnica średnic jest znaczna:

12L - rura 12 mm, gwint M18x1,5,
22L - rura 22 mm, gwint M30x2.

Złączka zmienia więc średnicę rury aż o 10 mm, bez zmiany serii połączenia.

M18x1,5 po stronie 12L

Mniejsza strona posiada gwint zewnętrzny M18x1,5. W konfiguracji 12L jest on przeznaczony do rury o średnicy zewnętrznej 12 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 17,6-17,9 mm. Skok wynosi 1,5 mm.

M30x2 po stronie 22L

Większa strona złączki posiada gwint zewnętrzny M30x2. W tym produkcie odpowiada on konfiguracji 22L, czyli rurze o średnicy zewnętrznej 22 mm w lekkiej serii L.

Praktyczny pomiar gwintu zewnętrznego wynosi około 29,6-29,9 mm. Skok gwintu to 2 mm.

M30x2 22L a M30x2 20S

To najważniejszy punkt przy doborze większej strony. Gwint M30x2 występuje zarówno w lekkiej, jak i ciężkiej serii.

M30x2 22L - rura 22 mm, seria lekka L,
M30x2 20S - rura 20 mm, seria ciężka S.

Gwint jest identyczny, ale średnica rury i seria są inne. W tym SKU właściwa jest dokładnie konfiguracja 22L.

M18x1,5 również wymaga sprawdzenia serii

Po stronie M18x1,5 także nie wystarczy rozpoznać samego gwintu.

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Dlatego przed zakupem warto zmierzyć obie rury i potwierdzić oznaczenia 12L oraz 22L.

Stożek 24° i połączenie zaciskowe

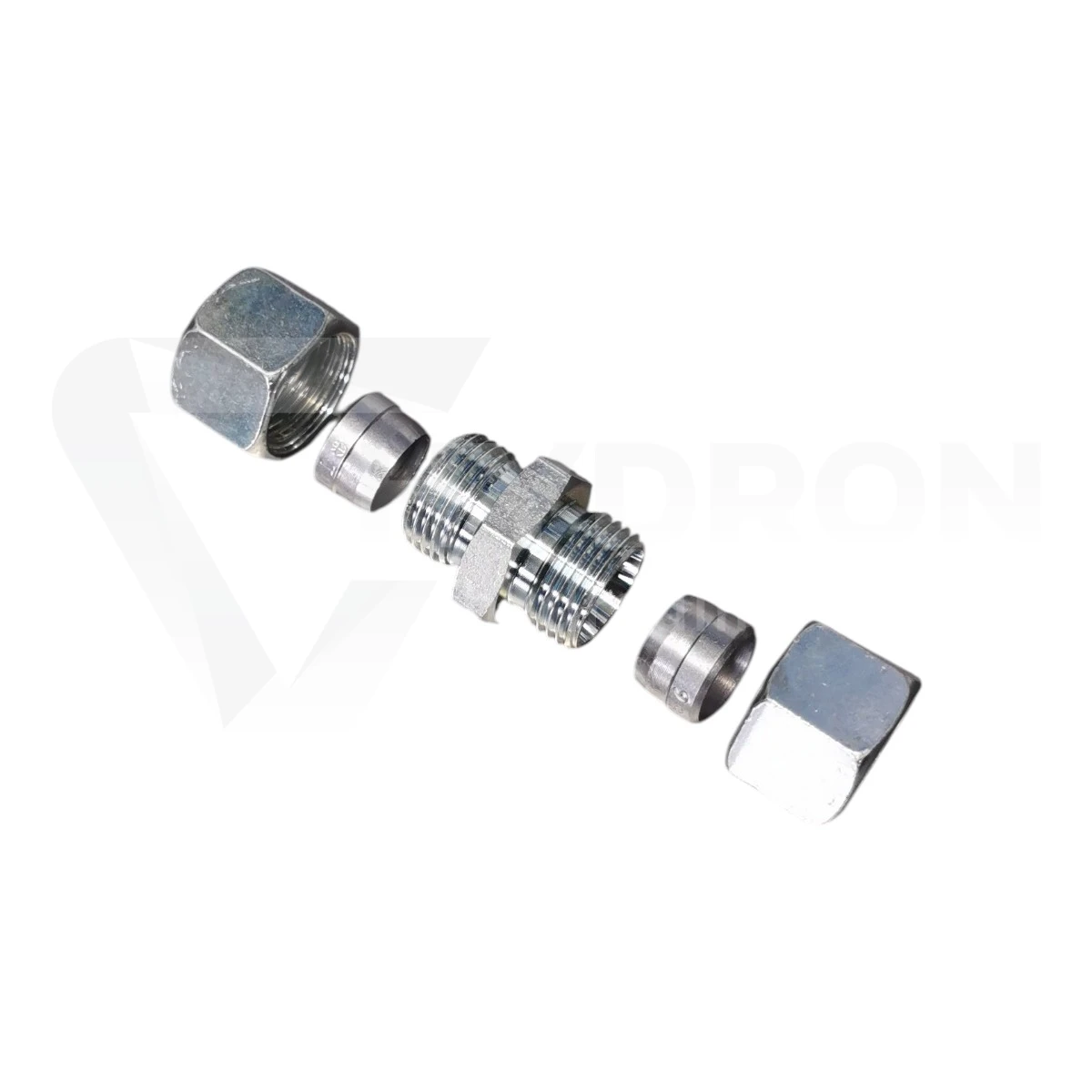

Złączka pracuje w metrycznym systemie połączeń rurowych ze stożkiem 24°. Do wykonania kompletnego połączenia potrzebne są odpowiednio dobrane pierścienie zacinające i nakrętki.

po stronie 12L należy zastosować elementy dla rury 12 mm,
po stronie 22L należy zastosować elementy dla rury 22 mm.

Gwint pełni funkcję dociskową

Gwinty M18x1,5 oraz M30x2 nie są tutaj typowymi gwintami rurowymi przeznaczonymi do uszczelniania taśmą PTFE. Ich zadaniem jest wytworzenie odpowiedniego docisku elementów połączenia.

Szczelność zależy przede wszystkim od prawidłowego doboru pierścienia, stanu stożka oraz właściwego przygotowania rury.

Dlaczego warto stosować bezpośrednią redukcję 12L / 22L?

Zastąpienie kilku adapterów jednym korpusem redukcyjnym upraszcza konstrukcję instalacji.

krótsze połączenie,
mniej elementów do zamówienia,
prostszy montaż,
mniejsza liczba potencjalnych miejsc nieszczelności,
łatwiejszy późniejszy serwis.

Znaczna różnica średnic a przepływ

Przejście z rury 12 mm na 22 mm oznacza wyraźną zmianę przekroju przepływu. Po stronie 22L dostępna powierzchnia przepływu jest znacznie większa.

Jeżeli olej przepływa w kierunku z 22L do 12L, mniejsza średnica może mieć istotny wpływ na prędkość medium i straty ciśnienia. Przy dużych wydajnościach warto sprawdzić, czy strona 12L zapewnia odpowiednią przepustowość dla danego układu.

Złączka czy przyłączka?

Produkt może zostać wykorzystany jako złączka redukcyjna pomiędzy dwoma odcinkami instalacji albo jako przyłączka do podzespołu hydraulicznego o odpowiedniej konfiguracji gwintu.

W obu przypadkach trzeba zachować zgodność z systemem 12L / 22L i stożkiem 24°.
