Złączka grodziowa M14x1,5 06S

Przejdź do sekcji Opinie

8,09 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-6S
Oznaczenie wg VITILLO APPME06S.1
Oznaczenie wg CAST 103614.1
Oznaczenie wg PARKER ERMETO XSV 6-S | SV06SOMD
Oznaczenie alternatywne 6D-14

Opis

Złączka grodziowa M14x1,5 06S

Złączka grodziowa M14x1,5 06S to metryczny element hydrauliczny przeznaczony do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M14x1,5 w serii 06S, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Złączka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 630 bar, co wymaga poprawnego doboru wszystkich elementów współpracujących po obu stronach przejścia.

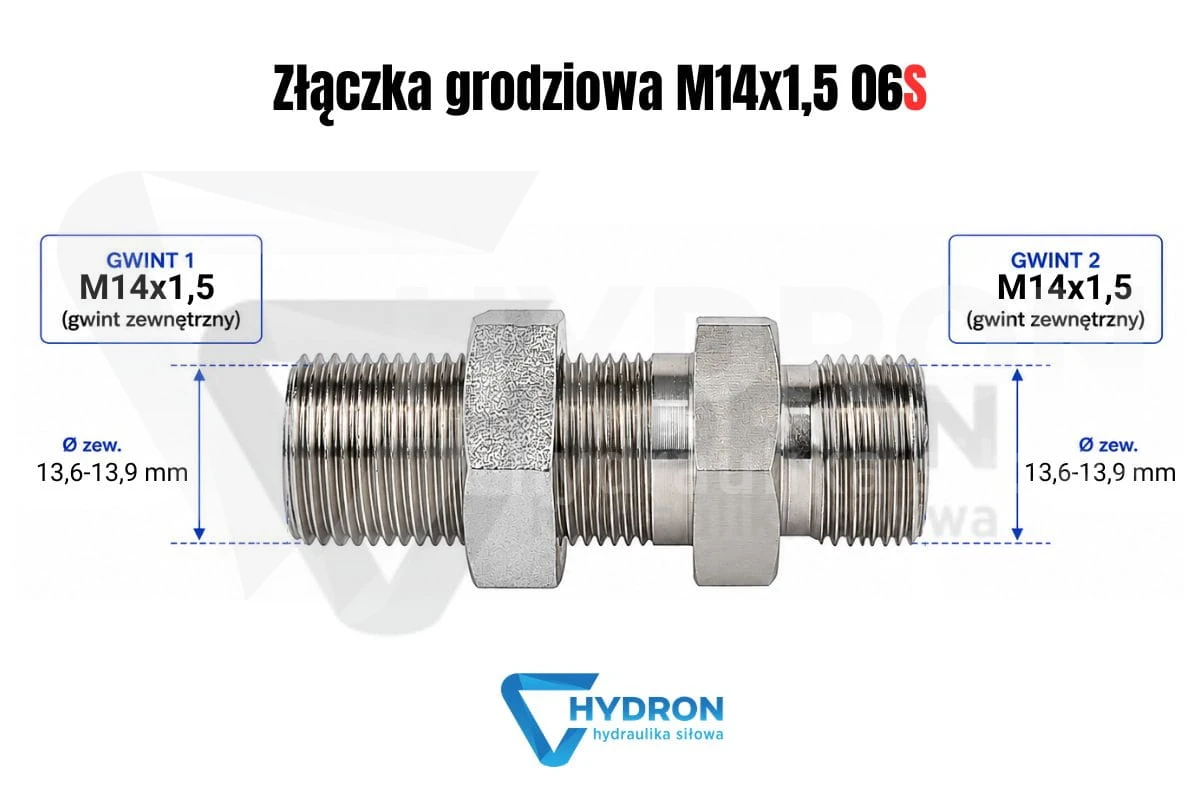

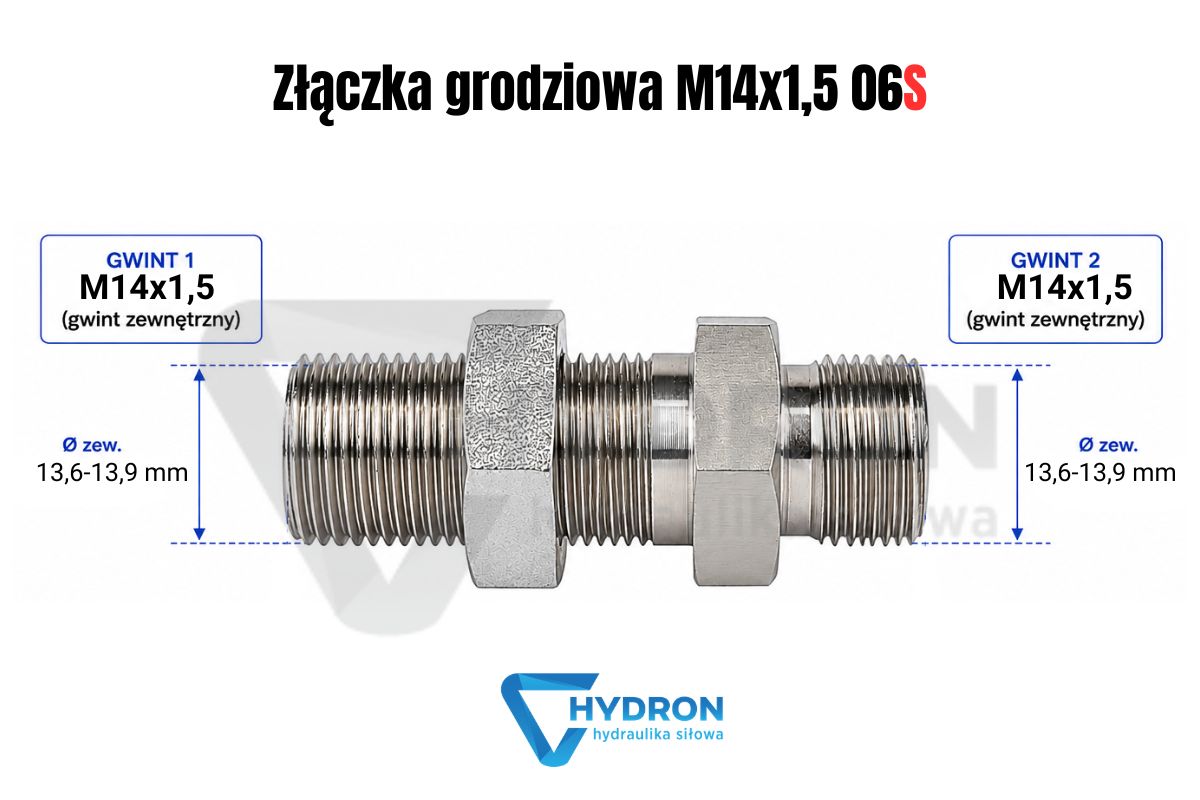

Złączka grodziowa M14x1-5 06S schemat gwintów

Parametry techniczne

Produkt: złączka grodziowa M14x1,5 06S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 06S
Rozmiar gwintu 1: M14x1,5
Wymiar gwintu 1: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Rozmiar gwintu 2: M14x1,5
Wymiar gwintu 2: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M14x1,5
Gwint mniejszy: brak różnicy, obie strony M14x1,5
Ciśnienie pracy: 630 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-6S
Oznaczenie wg Vitillo: APPME06S.1
Oznaczenie wg CAST: 103614.1
Oznaczenie wg Parker Ermeto: XSV 6-S / SV06SOMD
Oznaczenie alternatywne: 6D-14
Kod produktu: ZN-141-1 M14/M14 S
Kod kreskowy EAN: 2000010035434

Złączka grodziowa M14x1,5 06S do przejścia przez panel

Ten wariant stosuje się wtedy, gdy instalacja hydrauliczna musi przejść przez przegrodę i zostać zamocowana w stałym punkcie. Złączka grodziowa M14x1,5 06S pozwala uporządkować połączenie po obu stronach panelu, ogranicza pracę przewodu na krawędzi otworu i ułatwia późniejszy serwis. Inne warianty tego typu można porównać w kategorii złączki grodziowe metryczne.

Gwint M14x1,5 po obu stronach - ważna jest seria 06S

W tej złączce po obu stronach występuje gwint M14x1,5, ale sam gwint nie wystarcza do poprawnego doboru. Kluczowe jest oznaczenie 06S, czyli seria ciężka. W praktyce M14x1,5 może pojawiać się także przy innych rozwiązaniach metrycznych, dlatego trzeba sprawdzić serię, geometrię połączenia i elementy współpracujące. Pomylenie 06S z inną serią może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku.

Seria 06S w hydraulice metrycznej

Oznaczenie 06S wskazuje element z metrycznej serii ciężkiej. Ma to znaczenie przy doborze końcówek, nakrętek, pierścieni i pozostałych części skręcanych po obu stronach złączki. Złączka grodziowa nie powinna być dobierana wyłącznie po zdjęciu lub średnicy gwintu. W układach hydraulicznych liczy się komplet: gwint M14x1,5, seria 06S, ciśnienie pracy oraz sposób zamocowania w grodzi.

Kiedy wybrać grodziówkę M14x1,5 06S zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M14x1,5 06S jest właściwa wtedy, gdy punkt połączeniowy ma być osadzony w panelu, wsporniku, ramie lub obudowie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 630 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 630 bar. Ten parametr dotyczy samego elementu, ale całą instalację trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie grodzi. Do kontroli parametrów roboczych instalacji przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M14x1,5 06S bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien ciągnąć jej pod kątem ani wymuszać położenia korpusu. Nawet dobrze dobrany gwint może zacząć przeciekać, jeżeli przewód jest zbyt krótki, skręcony lub pracuje bez podparcia. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstszy błąd przy doborze M14x1,5 06S

Najczęstszy błąd to zamówienie części tylko po gwincie M14x1,5, bez sprawdzenia oznaczenia 06S. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na grodziówkę. Jeżeli przewód biegnie przy krawędzi, ramie lub osłonie, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu przy przejściu przez gródź

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub odcinek instalacji. W maszynach pracujących w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia.

Porównanie z innymi złączkami grodziowymi M14x1,5

Przy identyfikacji zdemontowanego elementu warto porównać nie tylko gwint, ale także serię. W tej samej średnicy gwintu dostępna jest złączka grodziowa M14x1,5 08L, która należy do innej serii niż 06S. Przy sąsiednim rozmiarze serii lekkiej można sprawdzić złączkę grodziową M12x1,5 06L, a przy większym wariancie złączkę grodziową M16x1,5 10L.

FAQ

Czy złączka grodziowa M14x1,5 06S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M14x1,5 06S?

Produkt ma gwint M14x1,5 po obu stronach.

Czy złączka M14x1,5 06S jest redukcją?

Nie. Obie strony mają ten sam gwint M14x1,5 w serii 06S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M14x1,5 06S?

Ciśnienie pracy wynosi 630 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 06S?

Oznaczenie 06S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M14x1,5 06S i M14x1,5 08L są zamienne?

Nie należy ich traktować jako zamienników. Mimo tego samego gwintu M14x1,5 są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M14x1,5 06S?

Przed zakupem należy sprawdzić gwint M14x1,5, serię 06S, ciśnienie pracy 630 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
