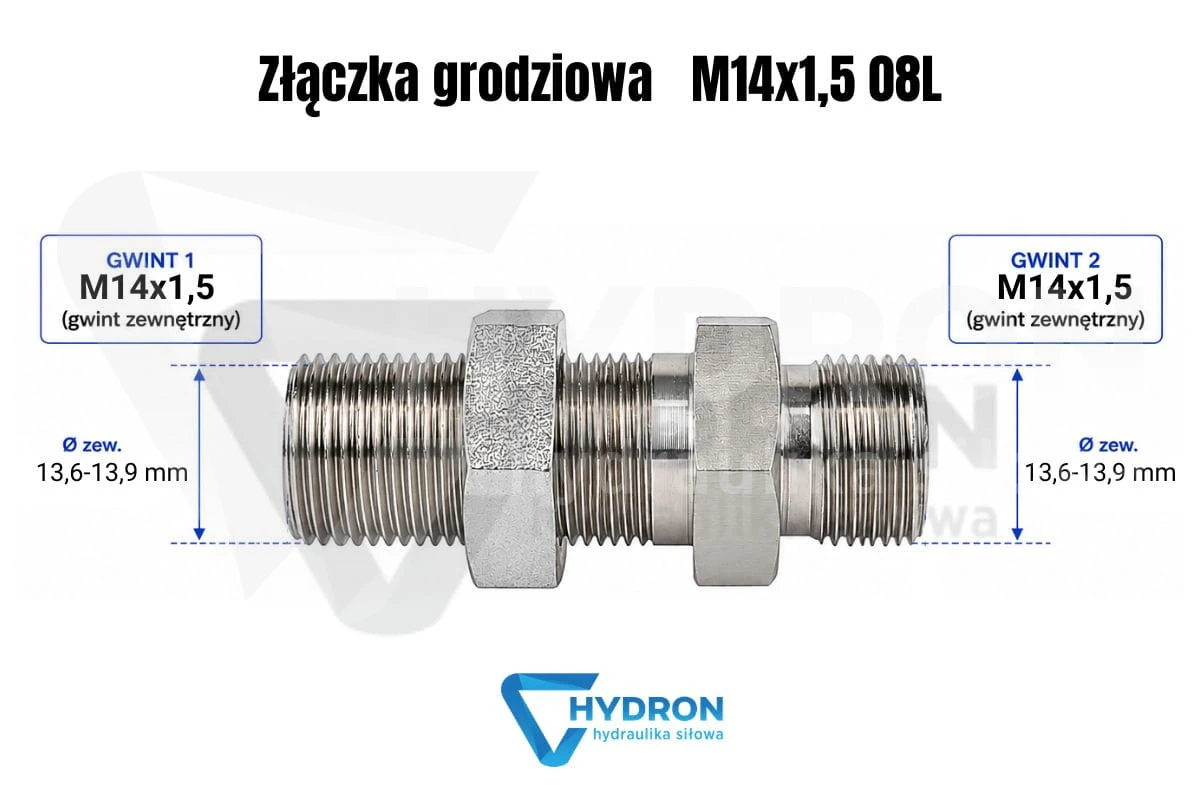

Złączka grodziowa M14x1,5 08L

Przejdź do sekcji Opinie

9,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-8L
Oznaczenie wg VITILLO APPME08L.1
Oznaczenie wg CAST 103605.1
Oznaczenie wg PARKER ERMETO XSV 8-L / SV08LOMD
Oznaczenie alternatywne 6C-14

Opis

Złączka grodziowa M14x1,5 08L

Złączka grodziowa M14x1,5 08L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę lub płytę montażową. Po obu stronach zastosowano gwint M14x1,5 w serii 08L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus z przeciwnakrętką umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny i ogranicza pracę przewodu bezpośrednio na krawędzi otworu.

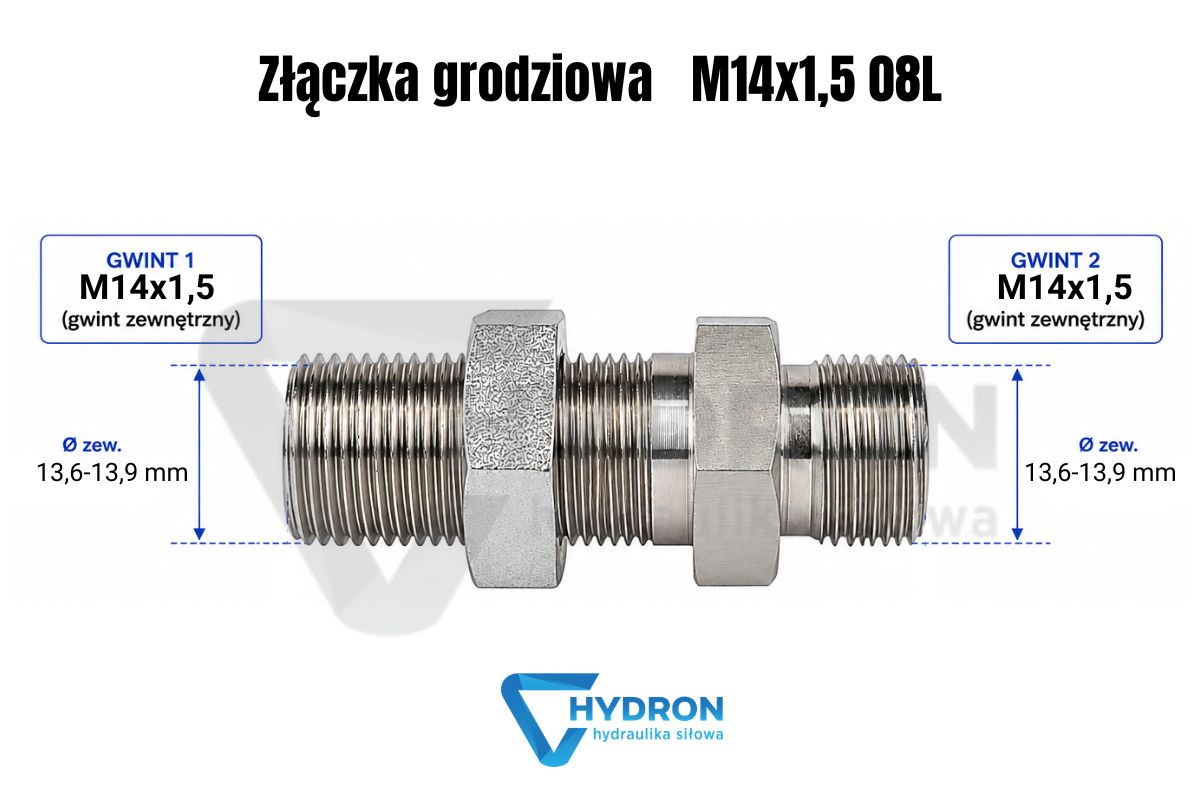

Złączka grodziowa M14-1-5 08L

Parametry techniczne

Produkt: złączka grodziowa M14x1,5 08L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 08L
Rozmiar gwintu 1: M14x1,5
Wymiar gwintu 1: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Rozmiar gwintu 2: M14x1,5
Wymiar gwintu 2: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M14x1,5
Gwint mniejszy: brak różnicy, obie strony M14x1,5
Długość całkowita: 60 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-8L
Oznaczenie wg Vitillo: APPME08L.1
Oznaczenie wg CAST: 103605.1
Oznaczenie wg Parker Ermeto: XSV 8-L / SV08LOMD
Oznaczenie alternatywne: 6C-14
Kod produktu: ZN-141-1 M14/M14
Kod kreskowy EAN: 2000010017911

Złączka grodziowa M14x1,5 08L do przejścia przez panel

Złączka grodziowa M14x1,5 08L jest stosowana tam, gdzie przewód, rurka lub punkt przyłączeniowy musi zostać przeprowadzony przez przegrodę i zamocowany w stałym miejscu. W praktyce ułatwia to serwis, porządkuje instalację i zmniejsza ryzyko pracy przewodu na krawędzi konstrukcji. Inne warianty tego typu można porównać w kategorii złączki grodziowe metryczne.

Gwint M14x1,5 po obu stronach, proste przejście bez redukcji

Produkt ma gwint M14x1,5 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale także serię 08L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej podobny wygląd części nie wystarcza do pewnej identyfikacji. Znaczenie ma geometria serii, nakrętka, pierścień i sposób skręcenia połączenia.

Seria 08L - co oznacza przy doborze złączki

Oznaczenie 08L wskazuje metryczny system połączenia w serii lekkiej. To ważne przy wymianie części, ponieważ ten sam gwint M14x1,5 może występować w innym układzie połączenia. Pomylenie serii L i S może spowodować nieszczelność, problem z dokręceniem albo uszkodzenie powierzchni styku. Jeżeli instalacja pracuje w serii ciężkiej, właściwym porównaniem będzie złączka grodziowa M14x1,5 06S, która nie jest zamiennikiem 08L.

Kiedy wybrać grodziówkę M14x1,5 08L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M14x1,5 08L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 315 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M14x1,5 08L

Złączka powinna być osadzona prosto w otworze montażowym, a przeciwnakrętka powinna stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani wymuszać jej położenia. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M14x1,5 08L

Najczęstszy błąd to dobór części wyłącznie po gwincie M14x1,5, bez potwierdzenia serii 08L. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym przewód lub rurkę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi M14x1,5

Przy identyfikacji zdemontowanej części warto porównać sąsiednie warianty. Mniejszym elementem serii lekkiej jest złączka grodziowa M12x1,5 06L, a kolejnym większym wariantem będzie złączka grodziowa M16x1,5 10L. Jeżeli instalacja pracuje w wilgoci lub na zewnątrz, można porównać także złączkę grodziową M14x1,5 08L stal nierdzewna.

FAQ

Czy złączka grodziowa M14x1,5 08L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M14x1,5 08L?

Produkt ma gwint M14x1,5 po obu stronach.

Czy złączka M14x1,5 08L jest redukcją?

Nie. Obie strony mają ten sam gwint M14x1,5 w serii 08L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M14x1,5 08L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Co oznacza 08L?

Oznaczenie 08L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy M14x1,5 08L i M14x1,5 06S są zamienne?

Nie należy ich traktować jako zamienników. Mimo tego samego gwintu M14x1,5 są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M14x1,5 08L?

Przed zakupem należy sprawdzić gwint M14x1,5, serię 08L, ciśnienie pracy 315 bar, długość 60 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
