Złączka grodziowa M36X2 28L

Przejdź do sekcji Opinie

39,21 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-28L
Oznaczenie wg VITILLO APPME28L.1
Oznaczenie wg CAST 103611.1
Oznaczenie wg PARKER ERMETO XSV 28-L | SV28LOMD
Oznaczenie alternatywne 6C-36

Opis

Złączka grodziowa M36x2 28L

Złączka grodziowa M36x2 28L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M36x2 w serii 28L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny, ogranicza pracę przewodu na krawędzi otworu i ułatwia serwis po obu stronach przegrody.

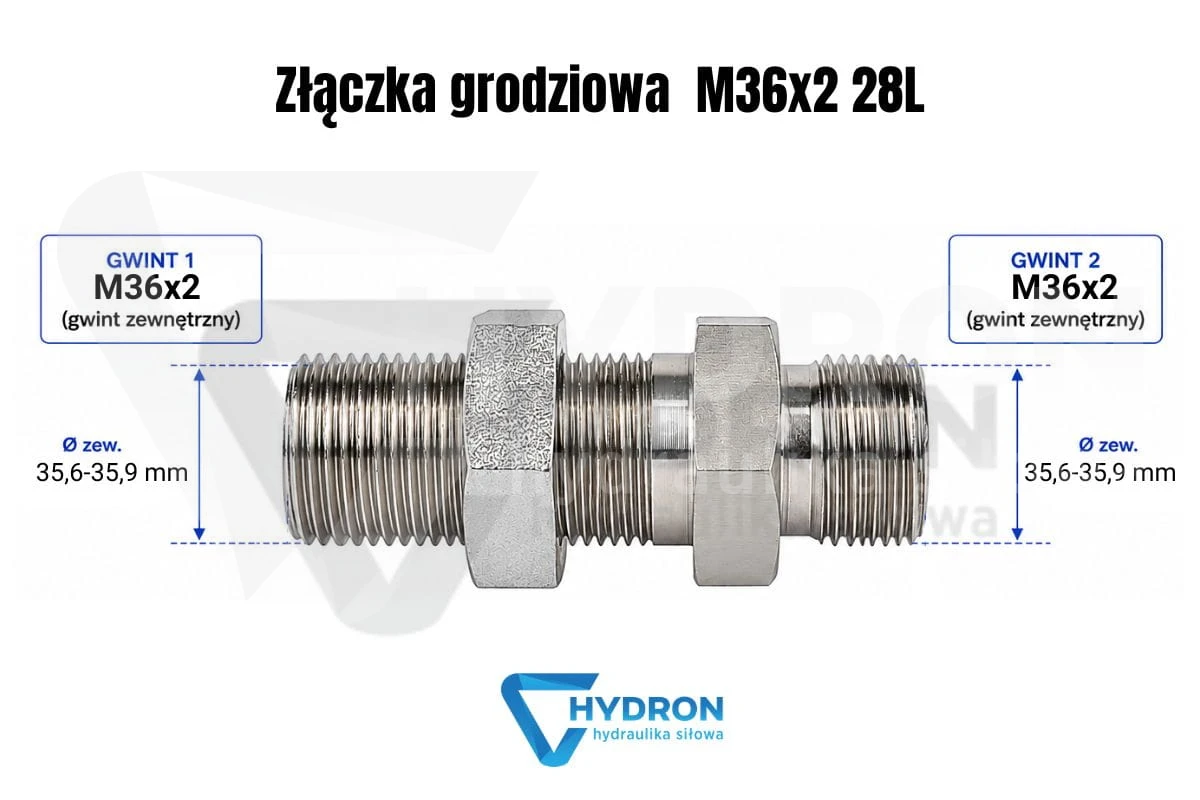

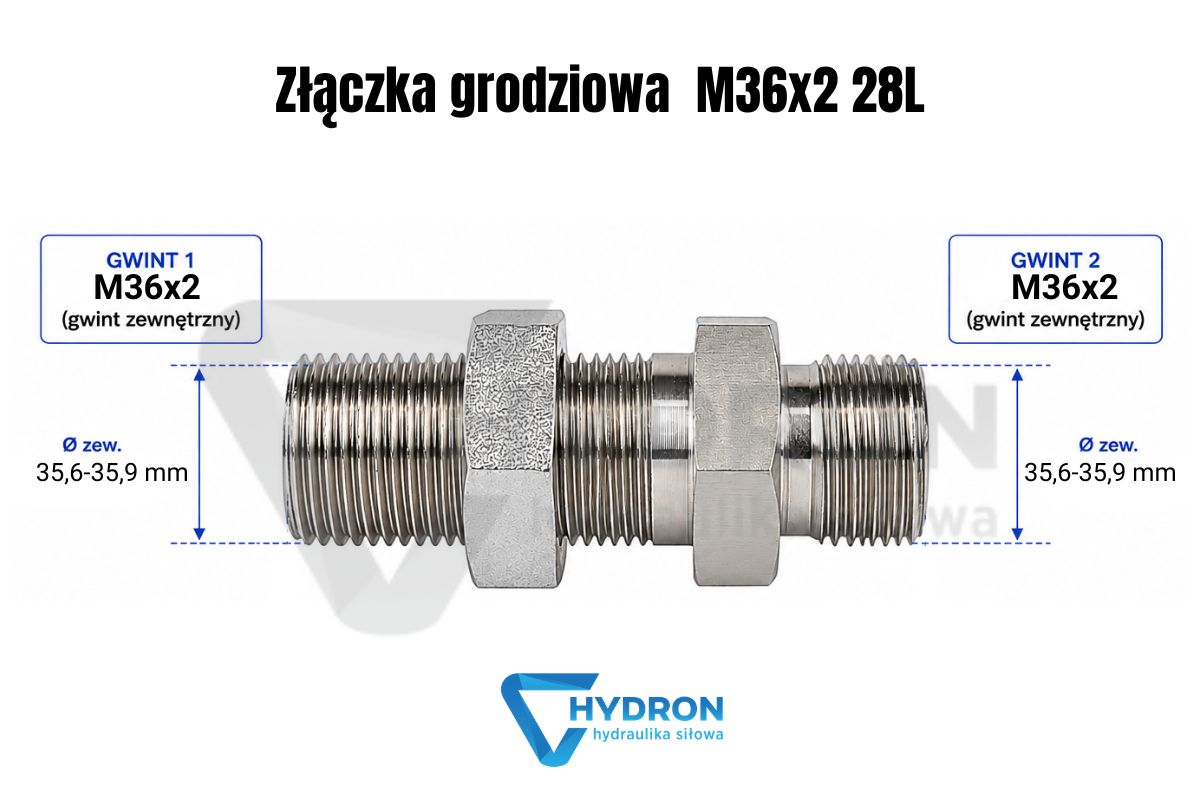

Złączka grodziowa M36-2 28L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M36x2 28L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 28L
Rozmiar gwintu 1: M36x2
Wymiar gwintu 1: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
Rozmiar gwintu 2: M36x2
Wymiar gwintu 2: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M36x2
Gwint mniejszy: brak różnicy, obie strony M36x2
Ciśnienie pracy: 160 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-28L
Oznaczenie wg Vitillo: APPME28L.1
Oznaczenie wg CAST: 103611.1
Oznaczenie wg Parker Ermeto: XSV 28-L / SV28LOMD
Oznaczenie wg Parker: SV28LA3C
Oznaczenie alternatywne: 6C-36
Kod produktu: ZN-141-1 M36/M36
Kod kreskowy EAN: 2000010035403

Złączka grodziowa M36x2 28L do przejścia przez panel

Złączka grodziowa M36x2 28L jest stosowana wtedy, gdy przewód, rura lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Przy większym rozmiarze połączenia ważne jest nie tylko dopasowanie gwintu, ale także właściwe podparcie instalacji po obu stronach panelu. Inne warianty można porównać w kategorii złączki grodziowe metryczne.

Gwint M36x2 po obu stronach, proste przejście bez redukcji

Produkt ma gwint M36x2 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić rzeczywisty wymiar gwintu, serię 28L oraz elementy współpracujące po obu stronach grodzi. W połączeniach metrycznych sam gwint nie wystarcza do pewnej identyfikacji, ponieważ o szczelności decyduje również geometria serii, nakrętka, pierścień i końcówka.

Seria 28L, co oznacza przy doborze

Oznaczenie 28L wskazuje metryczne połączenie w serii lekkiej. To istotne przy wymianie części, ponieważ podobny gwint M36x2 może występować również w innych układach połączeń. Pomylenie serii L i S może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku. Dlatego przy zamówieniu trzeba porównać nie tylko gwint, ale także oznaczenie 28L oraz element, który będzie dokręcany do złączki.

Kiedy wybrać grodziówkę M36x2 28L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M36x2 28L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 160 bar i kontrola całej instalacji

Ciśnienie pracy tej złączki wynosi 160 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M36x2 28L bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M36x2 trzeba zwrócić uwagę na promień gięcia, miejsce do dokręcenia i dodatkowe podparcie instalacji. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do realnej długości oraz ustawienia końcówek.

Typowe błędy przy doborze M36x2 28L

Najczęstszy błąd to dobór części wyłącznie po gwincie M36x2, bez potwierdzenia serii 28L. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód, rurę lub cięższy odcinek instalacji. W maszynach pracujących w drganiach należy przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanej części trzeba porównać gwint, serię i przeznaczenie. Mniejszym wariantem serii lekkiej jest złączka grodziowa M30x2 22L, a większym wariantem tej samej rodziny będzie złączka grodziowa M45x2 35L. Jeżeli instalacja pracuje w serii ciężkiej, do porównania przyda się złączka grodziowa M36x2 25S, która nie jest zamiennikiem 28L, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M36x2 28L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M36x2 28L?

Produkt ma gwint M36x2 po obu stronach.

Czy złączka M36x2 28L jest redukcją?

Nie. Obie strony mają ten sam gwint M36x2 w serii 28L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M36x2 28L?

Ciśnienie pracy wynosi 160 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 28L?

Oznaczenie 28L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M36x2 28L i M36x2 25S są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M36x2 28L?

Przed zakupem należy sprawdzić gwint M36x2, serię 28L, ciśnienie pracy 160 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
