Złączka grodziowa M36X2 25S

Przejdź do sekcji Opinie

52,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 400 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn102-25S
Oznaczenie wg VITILLO APPME25S.1
Oznaczenie wg CAST 103621.1
Oznaczenie wg PARKER ERMETO SV25SOMD
Oznaczenie alternatywne 6D-36

Opis

Złączka grodziowa M36x2 25S

Złączka grodziowa M36x2 25S to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M36x2 w serii 25S, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze i tej samej serii. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny, ograniczyć pracę przewodu na krawędzi otworu i uporządkować instalację po obu stronach przegrody.

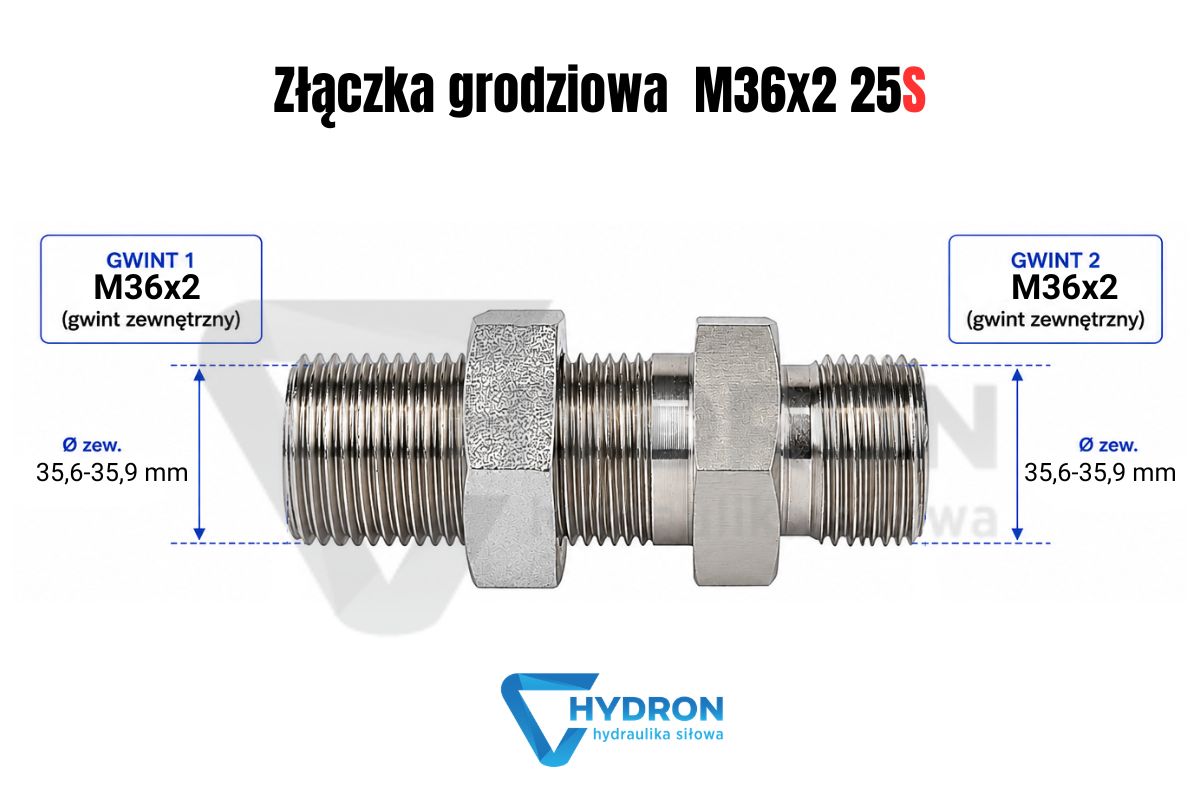

Złączka grodziowa M36-2 25S

Parametry techniczne

Produkt: złączka grodziowa M36x2 25S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne, seria 25S
Seria: 25S
Rozmiar gwintu 1: M36x2
Wymiar gwintu 1: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
Rozmiar gwintu 2: M36x2
Wymiar gwintu 2: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M36x2
Gwint mniejszy: brak różnicy, obie strony M36x2
Długość całkowita: 69 mm
Ciśnienie pracy: 400 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: TN102-25S
Oznaczenie wg Vitillo: APPME25S.1
Oznaczenie wg CAST: 103621.1
Oznaczenie wg Parker Ermeto: SV25SOMD
Oznaczenie alternatywne: 6D-36
Kod produktu: ZN-141-1 M36/M36 S
Kod kreskowy EAN: 2000010035489

Złączka grodziowa M36x2 25S do przejścia przez panel

Złączka grodziowa M36x2 25S jest stosowana wtedy, gdy instalacja hydrauliczna musi zostać przeprowadzona przez przegrodę i zamocowana w stałym punkcie. Przy tym rozmiarze ważne jest nie tylko dobranie właściwego gwintu, ale również mechaniczne odciążenie przewodu lub rury. Grodziówka stabilizuje przejście, ułatwia serwis po obu stronach panelu i zmniejsza ryzyko pracy przewodu bezpośrednio na krawędzi konstrukcji. Inne warianty można porównać w kategorii złączki grodziowe metryczne.

Gwint M36x2 po obu stronach proste przejście bez redukcji

Produkt ma gwint M36x2 z jednej i drugiej strony. Nie jest to adapter redukcyjny ani przejście na inny standard. Przy doborze trzeba sprawdzić rzeczywistą średnicę gwintu, serię 25S oraz elementy, które będą skręcane po obu stronach grodzi. W hydraulice metrycznej sam gwint nie wystarcza do pewnej identyfikacji części, ponieważ o szczelności decyduje również geometria serii, zgodność nakrętek, pierścieni, końcówek i sposób prowadzenia przewodu.

Seria 25S, ciężka seria metryczna

Oznaczenie 25S wskazuje metryczne połączenie w serii ciężkiej. To istotne przy doborze końcówek, nakrętek, pierścieni i pozostałych elementów skręcanych ze złączką. Dwa produkty mogą mieć podobny gwint i zbliżony wygląd, ale pracować w innej serii. Pomyłka między serią L i S może skutkować problemem z dokręceniem, nieszczelnością albo uszkodzeniem powierzchni styku.

Kiedy wybrać grodziówkę M36x2 25S zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M36x2 25S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Przykładem może być wyprowadzenie instalacji z wnętrza maszyny na zewnętrzny punkt podłączenia. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 400 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 400 bar. Ten parametr dotyczy samego elementu, ale całą instalację należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór, rura albo element zamontowany po drugiej stronie grodzi. Do kontroli rzeczywistego ciśnienia w układzie można wykorzystać manometry hydrauliczne.

Montaż złączki grodziowej M36x2 25S

Złączka powinna być osadzona osiowo w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M36x2 trzeba zwrócić uwagę na promień gięcia przewodu, miejsce do dokręcenia i dodatkowe podparcie instalacji. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, średnicy i ustawienia końcówek.

Typowe błędy przy doborze M36x2 25S

Najczęstszy błąd to dobór części wyłącznie po gwincie M36x2, bez potwierdzenia serii 25S. Drugi problem to stosowanie grodziówki jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. W miejscach narażonych na tarcie warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód, rurę lub cięższy odcinek instalacji. W maszynach pracujących w drganiach warto zaplanować dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanej części trzeba porównać gwint, serię i wielkość całego przejścia. Mniejszym wariantem serii ciężkiej jest złączka grodziowa M30x2 20S, a większym wariantem tej grupy jest złączka grodziowa M42x2 30S. Jeżeli instalacja pracuje w serii lekkiej, właściwym porównaniem będzie złączka grodziowa M36x2 28L, która nie jest zamiennikiem 25S, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M36x2 25S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M36x2 25S?

Produkt ma gwint M36x2 po obu stronach.

Czy złączka M36x2 25S jest redukcją?

Nie. Obie strony mają ten sam gwint M36x2 w serii 25S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M36x2 25S?

Ciśnienie pracy wynosi 400 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 25S?

Oznaczenie 25S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M36x2 25S i M36x2 28L są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M36x2 25S?

Przed zakupem należy sprawdzić gwint M36x2, serię 25S, ciśnienie pracy 400 bar, długość 69 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
