Przewód hydrauliczny wąż DN10 AA M18 1,0mb 330bar

Przejdź do sekcji Opinie

46,03 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 330 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

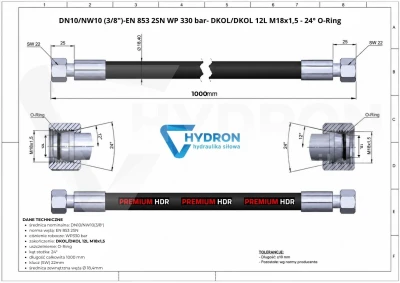

Przewód hydrauliczny wąż DN10 AA M18 1,0mb 330bar

Przewód hydrauliczny DN10 o długości 1000 mm z prostymi końcówkami AA M18×1,5 to gotowy do montażu element przeznaczony do wysokociśnieniowych układów hydrauliki siłowej. Wykonany został z wytrzymałego węża SAE 100 R2AT (2SN), posiadającego dwa stalowe oploty wzmacniające, dzięki czemu bezpiecznie pracuje przy ciśnieniu roboczym wynoszącym 330 bar.

Obie końcówki wyposażone są w obrotowe nakrętki M18×1,5 wykonane w standardzie metrycznym 12L. Takie rozwiązanie znacznie ułatwia montaż przewodu, pozwala uniknąć jego skręcenia i zapewnia trwałe, szczelne połączenie nawet podczas intensywnej pracy maszyny.

Sposób oznaczania przewodu hydraulicznego

A=końcówka z nakrętką
B=końcówka z gwintem zewnętrznym
K=końcówka kolankowa

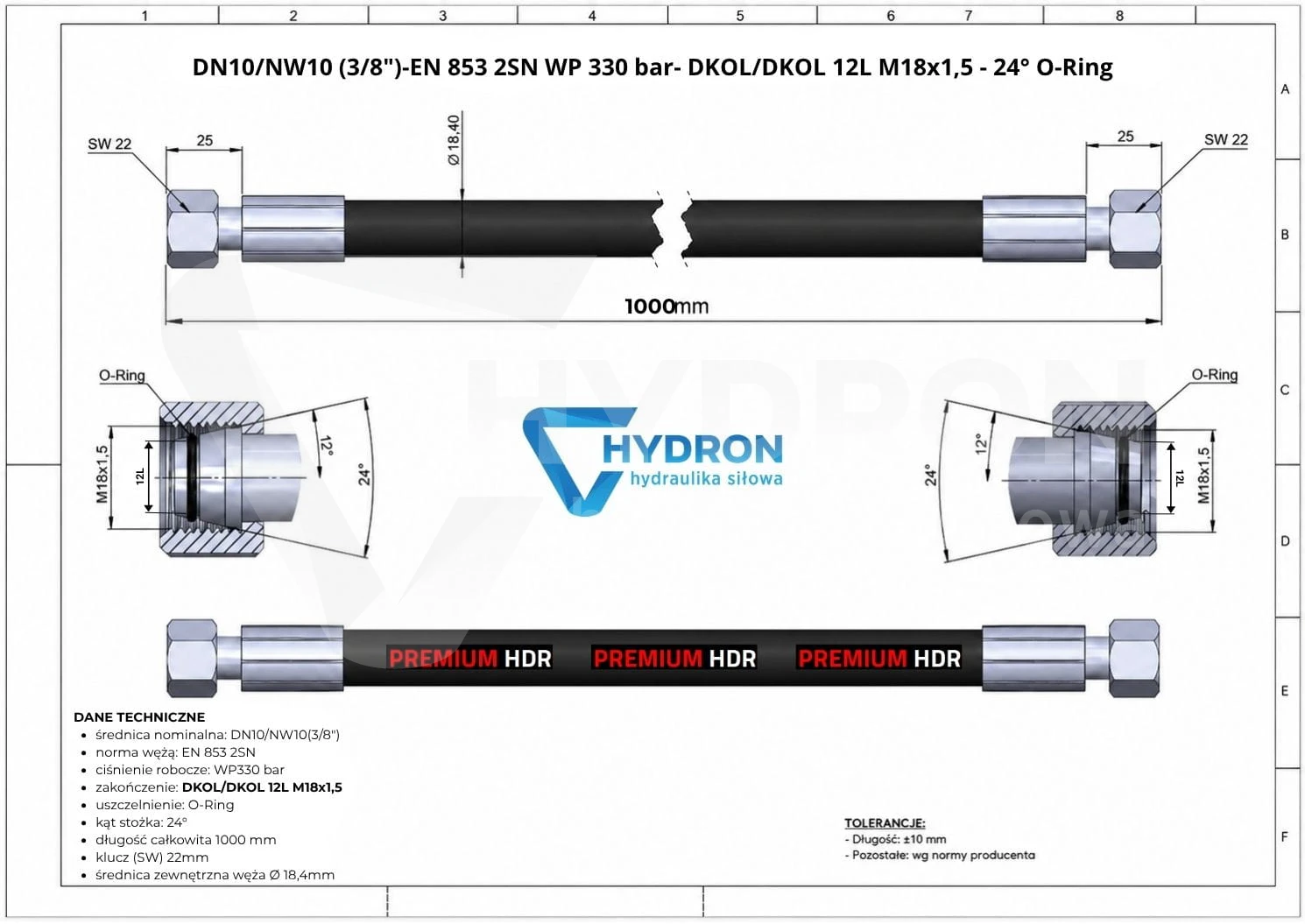

Przewód hydrauliczny DN010 2SN AA M18 - 1,0mb 330 bar

Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M18x1,5 12L.
Wąż o średnicy wewnętrznej DN10 (3/8" = 10mm ) z dwoma oplotami stalowymi.
Końcówka lewa = gwint M18x1,5 ( nakrętka )
Końcówka prawa = gwint M18x1,5 ( nakrętka )
Ciśnienie robocze 330bar. Długość 1,0mb (100cm = 1000mm )

Parametry techniczne

Typ produktu: zakuty przewód hydrauliczny
Średnica wewnętrzna: DN10 (3/8")
Typ przewodu: SAE 100 R2AT / 2SN
Wzmocnienie: 2 oploty stalowe
Długość: 1000 mm
Końcówka 1: AA M18×1,5
Końcówka 2: AA M18×1,5
Standard przyłącza: metryczny 12L
Ciśnienie robocze: 330 bar
Temperatura pracy: od -40°C do +100°C
Temperatura chwilowa: do +120°C
Medium: oleje hydrauliczne, oleje mineralne oraz media zgodne z NBR

Gotowy przewód hydrauliczny do natychmiastowego montażu

Produkt dostarczany jest jako kompletny przewód hydrauliczny z profesjonalnie zaciśniętymi końcówkami. Dzięki temu nie wymaga dodatkowego zakuwania ani kompletowania elementów. Po otrzymaniu wystarczy zamontować go w miejsce uszkodzonego przewodu.

Zakuwanie wykonywane jest na specjalistycznych prasach hydraulicznych, co zapewnia odpowiednią siłę zacisku oraz wysoką szczelność połączenia nawet podczas wieloletniej eksploatacji.

Co oznacza oznaczenie DN10 AA M18×1,5?

Symbol DN10 oznacza średnicę wewnętrzną przewodu wynoszącą około 10 mm (3/8"). Oznaczenie AA informuje, że na obu końcach znajdują się proste końcówki z obrotowymi nakrętkami.

Gwint M18×1,5 należy do popularnych połączeń metrycznych stosowanych w hydraulice siłowej. W prezentowanym przewodzie zastosowano wykonanie zgodne z systemem 12L, często spotykanym w maszynach rolniczych, budowlanych i przemysłowych.

Dlaczego długość 1000 mm ma znaczenie?

Długość przewodu hydraulicznego powinna umożliwiać swobodny ruch elementów roboczych bez nadmiernego naprężania węża. Przewód o długości 1000 mm doskonale sprawdza się pomiędzy pompą hydrauliczną, rozdzielaczem oraz siłownikiem w wielu popularnych maszynach.

Zbyt krótki przewód powoduje stałe naprężenia i przyspiesza zużycie zakucia, natomiast zbyt długi może ocierać o elementy konstrukcyjne lub tworzyć niebezpieczne pętle.

Najczęstsze zastosowania

Przewód hydrauliczny DN10 M18×1,5 wykorzystywany jest w wielu układach hydrauliki siłowej, między innymi w:

ciągnikach rolniczych,
maszynach uprawowych,
ładowaczach czołowych,
koparkach i minikoparkach,
ładowarkach teleskopowych,
prasach hydraulicznych,
wozach komunalnych,
agregatach hydraulicznych,
maszynach przemysłowych.

Jak dobrać odpowiedni przewód?

Podczas wyboru przewodu hydraulicznego należy zwrócić uwagę nie tylko na długość i średnicę, ale również na rodzaj końcówek oraz dopuszczalne ciśnienie robocze.

Przed zakupem sprawdź:

średnicę DN10,
długość całkowitą 1000 mm,
gwinty M18×1,5,
rodzaj końcówek AA,
standard 12L,
maksymalne ciśnienie instalacji,
minimalny promień gięcia.

Jeżeli potrzebujesz przewodu o innych parametrach, sprawdź ofertę zakuwanych przewodów hydraulicznych, wykonywanych również na indywidualne zamówienie.

Jak zwiększyć trwałość przewodu hydraulicznego?

Największy wpływ na żywotność przewodu ma prawidłowy montaż. Wąż nie powinien być skręcony ani pracować pod stałym naprężeniem. Należy zachować odpowiedni promień gięcia oraz unikać kontaktu z ostrymi krawędziami.

Dobrym rozwiązaniem jest zastosowanie osłon spiralnych do przewodów hydraulicznych, które chronią warstwę zewnętrzną przed ścieraniem i uszkodzeniami mechanicznymi.

Przewody hydrauliczne wykonywane na wymiar

Jeżeli gotowa długość nie odpowiada wymaganiom maszyny, HYDRON wykonuje przewody hydrauliczne według indywidualnej specyfikacji klienta. Możliwe jest wykonanie praktycznie dowolnej długości oraz zastosowanie końcówek BSP, JIC, ORFS, NPT, SAE i metrycznych.

Do wykonania przewodu potrzebne są informacje dotyczące średnicy, długości, rodzaju końcówek oraz ich wzajemnego ustawienia.

Kontrola przewodu podczas eksploatacji

Regularna kontrola przewodów hydraulicznych pozwala uniknąć nieplanowanych przestojów maszyn. Szczególną uwagę należy zwrócić na stan gumowej osłony, zakuć oraz miejsc narażonych na ocieranie.

Przewód należy wymienić, gdy widoczne są:

pęknięcia gumy,
wycieki przy zakuciach,
wybrzuszenia przewodu,
odsłonięty stalowy oplot,
korozja końcówek,
trwałe załamania lub skręcenia.

Produkty uzupełniające

Podczas wymiany przewodu warto sprawdzić również stan pozostałych elementów instalacji hydraulicznej. W ofercie HYDRON dostępne są złączki i końcówki hydrauliczne, uchwyty do przewodów hydraulicznych oraz osłony spiralne, które zwiększają trwałość całego układu.
