Przewód hydrauliczny wąż DN10 AA M18 0,82mb 330bar

Przejdź do sekcji Opinie

46,03 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 330 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

Przewód hydrauliczny wąż DN10 AA M18 0,82mb 330bar

Sposób oznaczania przewodu hydraulicznego

A=końcówka z nakrętką
B=końcówka z gwintem zewnętrznym
K=końcówka kolankowa

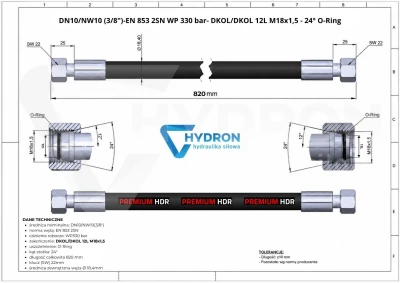

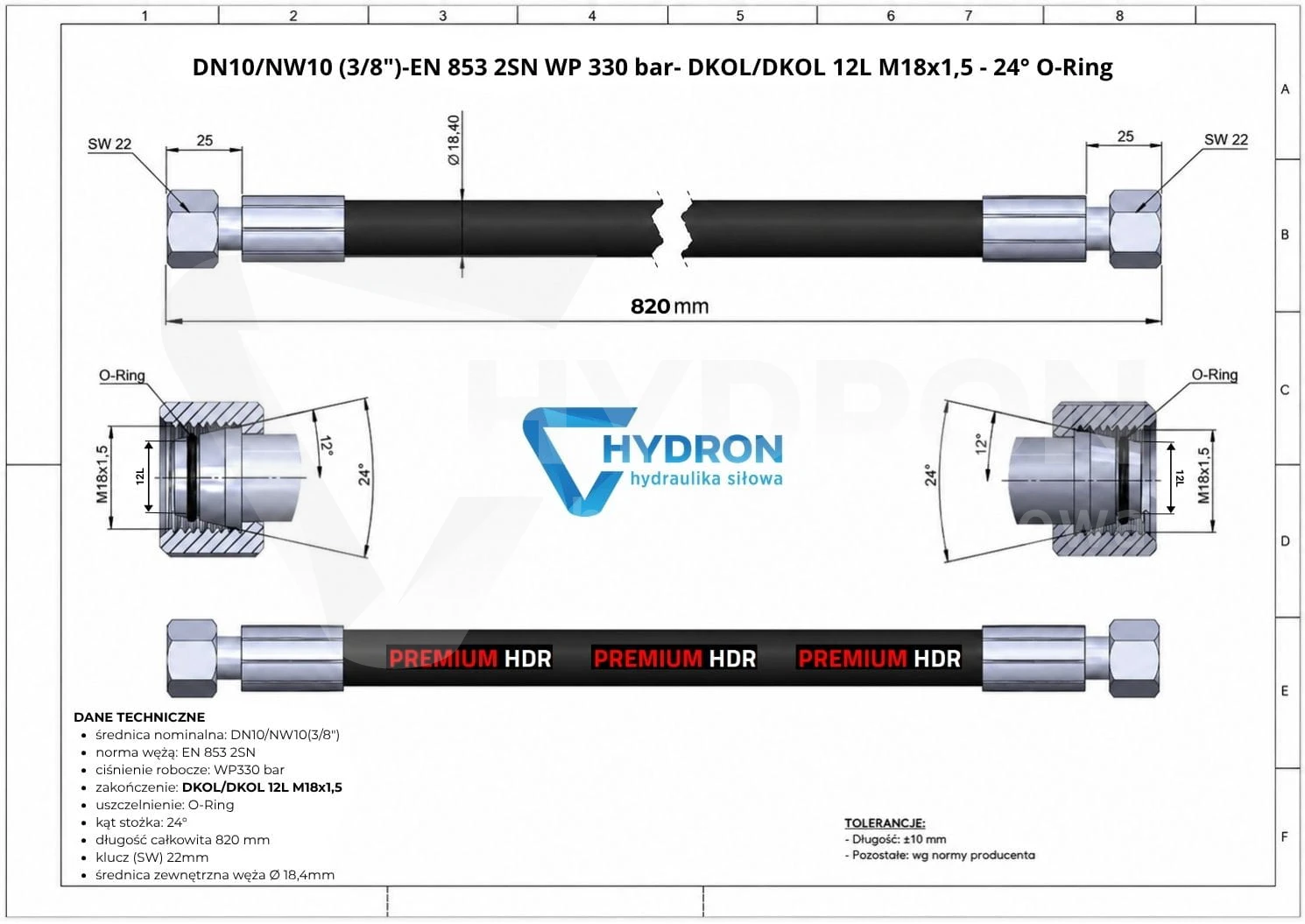

Przewód hydrauliczny DN10 2SN AA M18 - 0,82mb 320 bar

Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M18x1,5 12L.
Wąż o średnicy wewnętrznej DN10 (3/8" = 10mm ) z dwoma oplotami stalowymi.
Końcówka lewa = gwint M18x1,5 ( nakrętka )
Końcówka prawa = gwint M18x1,5 ( nakrętka )
Ciśnienie robocze 330bar. Długość 0,82mb (82cm = 820mm )

Przewód hydrauliczny DN10 AA M18 × 1,5 o długości 820 mm i ciśnieniu roboczym 330 bar to kompletny, zakuty wąż przeznaczony do pracy w instalacjach hydrauliki siłowej. Został wykonany z przewodu 2SN o średnicy wewnętrznej DN10 i wzmocniony dwoma stalowymi oplotami. Obie strony zakończono prostymi końcówkami z nakrętkami M18 × 1,5 w systemie 12L.

Parametry techniczne przewodu

Typ produktu: kompletny przewód hydrauliczny
Średnica wewnętrzna: DN10
Rozmiar calowy: 3/8"
Średnica wewnętrzna węża: około 10 mm
Typ węża: 2SN
Wzmocnienie: dwa oploty stalowe
Długość całkowita: 820 mm
Długość w metrach: 0,82 m
Ciśnienie robocze: 330 bar
Końcówka lewa: prosta z nakrętką M18 × 1,5
Końcówka prawa: prosta z nakrętką M18 × 1,5
System przyłącza: 12L
Konfiguracja końcówek: AA
Stan produktu: zakuty i gotowy do montażu

Co oznacza symbol AA?

Oznaczenie przewodu informuje o rodzaju zastosowanych zakończeń. Litera A oznacza prostą końcówkę z obrotową nakrętką. W konfiguracji AA obie strony przewodu są wyposażone w takie samo zakończenie.

A – końcówka prosta z nakrętką
B – końcówka z gwintem zewnętrznym
K – końcówka kolankowa

W tym modelu zastosowano dwie proste końcówki nakrętne M18 × 1,5. Obrotowe nakrętki ułatwiają montaż, ponieważ nie wymagają obracania całym przewodem podczas dokręcania połączenia.

Końcówki M18 × 1,5 w systemie 12L

Przewód zakończony jest z obu stron końcówkami z gwintem wewnętrznym M18 × 1,5, stosowanymi w lekkiej serii metrycznej 12L. Takie połączenia występują powszechnie w układach hydrauliki siłowej maszyn rolniczych, przemysłowych, budowlanych oraz komunalnych.

Przed montażem należy zweryfikować nie tylko rozmiar gwintu, ale również rodzaj powierzchni uszczelniającej. Sam gwint M18 × 1,5 nie zawsze oznacza pełną zgodność z każdym przyłączem hydraulicznym.

Wąż hydrauliczny 2SN z dwoma oplotami stalowymi

Zastosowany wąż 2SN posiada dwa stalowe oploty wzmacniające. Konstrukcja ta zwiększa odporność przewodu na wysokie ciśnienie, pulsacje oraz obciążenia powstające podczas pracy układu hydraulicznego.

Średnica DN10, odpowiadająca rozmiarowi 3/8", pozwala na sprawny przepływ oleju hydraulicznego w typowych instalacjach zasilających siłowniki, rozdzielacze, pompy i zawory.

Zastosowanie przewodu DN10 820 mm

Przewód może być stosowany jako gotowe połączenie pomiędzy elementami instalacji hydraulicznej znajdującymi się w niewielkiej odległości od siebie. Długość 820 mm zapewnia większą swobodę prowadzenia niż krótkie przewody montażowe, a jednocześnie ogranicza powstawanie niepotrzebnych pętli.

Produkt sprawdzi się między innymi w:

maszynach rolniczych
ładowaczach i przyczepach
maszynach budowlanych
urządzeniach przemysłowych
układach zasilających siłowniki hydrauliczne
połączeniach rozdzielaczy i bloków zaworowych
instalacjach serwisowych i warsztatowych

Ciśnienie robocze 330 bar

Maksymalne ciśnienie robocze przewodu wynosi 330 bar. Podczas doboru należy uwzględnić rzeczywiste ciśnienie w instalacji oraz możliwe chwilowe skoki ciśnienia. Przewód powinien pracować w zakresie zgodnym z parametrami całego układu hydraulicznego.

Przekraczanie dopuszczalnego ciśnienia może skrócić trwałość węża, osłabić zakucia lub doprowadzić do nieszczelności.

Jak prawidłowo zamontować przewód hydrauliczny?

Przewód należy prowadzić bez skręcania oraz bez ostrego zaginania bezpośrednio przy tulejach zaciskowych. Należy również pozostawić odpowiedni luz, aby podczas pracy maszyny wąż nie był nadmiernie rozciągany.

W miejscach narażonych na ocieranie o elementy stalowe warto zastosować osłony spiralne na węże hydrauliczne. Zabezpieczają one zewnętrzną warstwę przewodu przed przetarciem i uszkodzeniami mechanicznymi.

Najczęstsze błędy przy doborze

Jednym z najczęstszych błędów jest dobór przewodu wyłącznie na podstawie średnicy gwintu. Przed zakupem należy sprawdzić również system uszczelnienia, średnicę nominalną węża, długość przewodu oraz ciśnienie robocze.

Należy też upewnić się, czy wymagane są końcówki proste, kolankowe czy mieszane. W tym wariancie obie końcówki są proste i wyposażone w nakrętki M18 × 1,5.

Przewód hydrauliczny na wymiar

Jeżeli potrzebujesz innej długości, średnicy lub konfiguracji końcówek, możesz skorzystać z konfiguratora przewodów hydraulicznych. Pozwala on dobrać odpowiedni wąż, zakończenia oraz długość kompletnego przewodu.

Więcej gotowych wariantów znajdziesz w kategorii zakute węże hydrauliczne.
