Przewód hydrauliczny wąż DN10 AA M18 1,5mb 180bar

Przejdź do sekcji Opinie

62,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 180 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

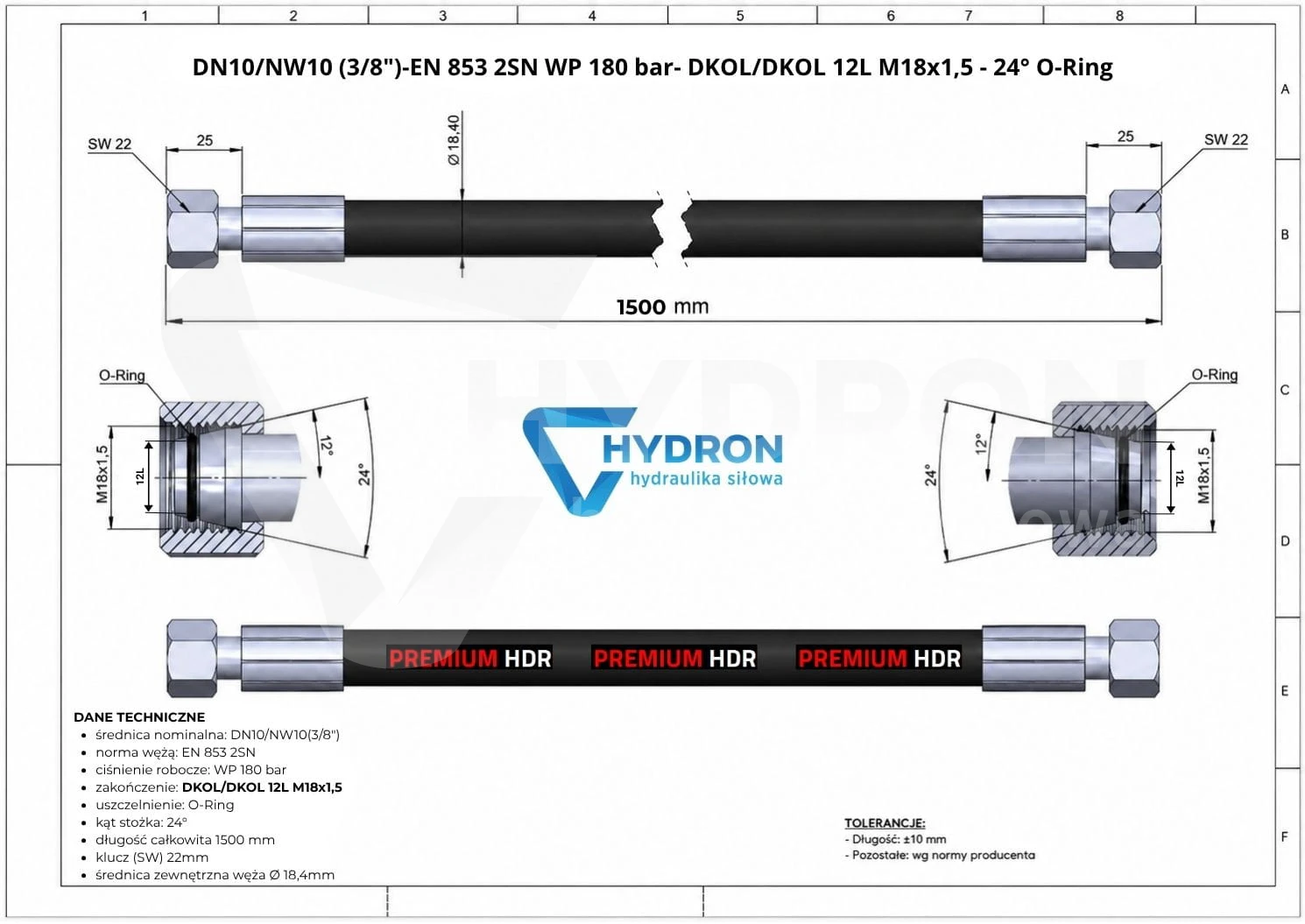

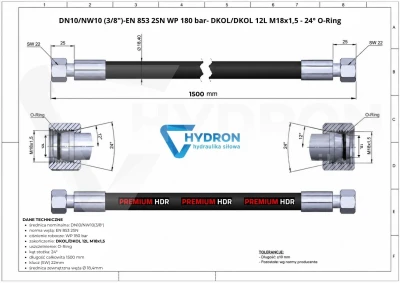

Przewód hydrauliczny DN10 AA M18x1,5 1,5 m 180 bar

Przewód hydrauliczny DN10 AA M18x1,5 o długości 1,5 m i ciśnieniu roboczym 180 bar to kompletny, zakuty przewód przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Wąż ma średnicę nominalną DN10, czyli 3/8", a po obu jego stronach zastosowano proste końcówki z obrotowymi nakrętkami M18x1,5 w rozmiarze 12L.

Gotowy przewód ma długość 1,5 m, czyli 1500 mm. Konfiguracja AA oznacza zastosowanie dwóch prostych zakończeń nakrętnych. Jest to praktyczne rozwiązanie przy wymianie istniejącego przewodu, ponieważ obrotowe nakrętki pozwalają wykonać połączenie bez konieczności obracania całym wężem.

Parametry techniczne przewodu DN10 M18 1,5 m

typ produktu: kompletny, zakuty przewód hydrauliczny,
średnica nominalna: DN10,
rozmiar calowy: 3/8",
średnica wewnętrzna węża: około 10 mm,
długość przewodu: 1,5 m,
długość: 1500 mm,
ciśnienie robocze: 180 bar,
konfiguracja zakończeń: AA,
końcówka lewa: prosta z nakrętką M18x1,5,
końcówka prawa: prosta z nakrętką M18x1,5,
rozmiar przyłącza: 12L,
produkt: kompletny i zakuty, gotowy do montażu po sprawdzeniu zgodności przyłączy.

Co oznacza konfiguracja AA?

Oznaczenie AA określa rodzaj zakończeń zastosowanych po obu stronach przewodu. Litera A oznacza prostą końcówkę hydrauliczną wyposażoną w obrotową nakrętkę. Ponieważ w tym wariancie identyczne zakończenie znajduje się z obu stron, przewód posiada oznaczenie AA.

A – prosta końcówka z nakrętką,
B – końcówka z gwintem zewnętrznym,
K – końcówka kolankowa.

Obrotowe nakrętki są szczególnie wygodne podczas montażu przewodu pomiędzy dwoma nieruchomymi punktami instalacji. Pozwalają dokręcić połączenie bez skręcania węża wokół jego osi.

Końcówki M18x1,5 w systemie 12L

Po obu stronach przewodu znajdują się końcówki z nakrętkami M18x1,5 odpowiadającymi rozmiarowi 12L. Jest to metryczny system połączeń stosowany w hydraulice siłowej.

Przy wymianie starego przewodu należy potwierdzić nie tylko średnicę gwintu. Znaczenie ma również jego skok oraz geometria współpracującego przyłącza. W tym przypadku oznaczenie M18x1,5 informuje o średnicy nominalnej gwintu 18 mm i skoku 1,5 mm.

DN10, wąż hydrauliczny 3/8 cala

Rozmiar DN10 odpowiada nominalnej średnicy wewnętrznej węża wynoszącej około 10 mm. Jest to popularny rozmiar określany również jako 3/8 cala.

Średnica przewodu wpływa na warunki przepływu oleju w instalacji. Przy wymianie przewodu należy zachować DN zgodne z wymaganiami maszyny lub układu. Nie należy dobierać węża wyłącznie na podstawie pasujących końcówek.

Długość przewodu 1,5 m

Ten wariant ma długość 1500 mm. Przed zamówieniem warto dokładnie zmierzyć stary przewód lub trasę, po której będzie prowadzony nowy wąż.

Przewód powinien mieć długość umożliwiającą jego swobodne ułożenie. Nie może być napięty pomiędzy przyłączami, a jednocześnie nie powinien tworzyć nadmiernych pętli mogących ocierać się o elementy konstrukcyjne maszyny.

Ciśnienie robocze 180 bar

Deklarowane ciśnienie robocze przewodu wynosi 180 bar. Przed zastosowaniem należy upewnić się, że parametr ten jest odpowiedni dla konkretnego układu hydraulicznego.

Nie należy zastępować przewodu przeznaczonego do pracy przy wyższym ciśnieniu wariantem 180 bar tylko dlatego, że posiada tę samą długość i pasujące końcówki. Ciśnienie robocze jest jednym z podstawowych parametrów bezpieczeństwa podczas doboru przewodów hydraulicznych.

Zastosowanie przewodu DN10 AA M18x1,5

Gotowy przewód może być stosowany w instalacjach hydrauliki siłowej wykorzystujących przyłącza M18x1,5 12L i pracujących w zakresie zgodnym z parametrami przewodu. Nadaje się zarówno do wymiany zużytego węża, jak i wykonywania nowych połączeń hydraulicznych.

Przewody tego typu są wykorzystywane między innymi w:

maszynach rolniczych,
maszynach budowlanych,
urządzeniach przemysłowych,
hydraulice mobilnej,
agregatach hydraulicznych,
układach zasilania siłowników,
połączeniach rozdzielaczy i pozostałych komponentów hydraulicznych.

Jak sprawdzić, czy przewód będzie pasował?

Najpewniejszą metodą jest porównanie parametrów nowego przewodu z elementem wymontowanym z maszyny. Zgodność samych gwintów nie oznacza jeszcze, że przewód został dobrany prawidłowo.

Przed zakupem sprawdź:

średnicę DN10 (3/8"),
długość 1,5 m (1500 mm),
gwint M18x1,5 po obu stronach,
rozmiar przyłącza 12L,
prostą konfigurację końcówek AA,
wymagane ciśnienie robocze instalacji,
sposób prowadzenia przewodu w maszynie.

Montaż bez skręcania przewodu

Podczas montażu bardzo ważne jest prawidłowe ułożenie węża. Przewód nie powinien być skręcony wokół własnej osi. Obrotowe nakrętki M18x1,5 umożliwiają dokręcenie połączeń bez obracania całym przewodem.

Należy również zachować odpowiedni promień gięcia oraz unikać ostrego zaginania bezpośrednio za tulejami zaciskowymi. W miejscach ruchomych trzeba pozostawić odpowiedni zapas długości uwzględniający pełny zakres ruchu maszyny.

Ochrona przewodu przed przecieraniem

Jeżeli przewód będzie prowadzony w pobliżu ramy, konstrukcji maszyny lub innych przewodów, jego powierzchnia może być narażona na przecieranie. W takich miejscach warto zastosować osłony spiralne na węże, które zapewniają dodatkową ochronę mechaniczną.

Przewody hydrauliczne w innych długościach i konfiguracjach

Nie każda instalacja wykorzystuje przewód DN10 o długości 1,5 m i zakończenia AA M18x1,5. W zależności od konstrukcji maszyny potrzebna może być inna długość, średnica, końcówka kolankowa lub zupełnie inny standard przyłącza.

Więcej gotowych wariantów znajdziesz w kategorii zakute węże hydrauliczne. Dobierając przewód, porównaj DN, długość, typ obu zakończeń, gwinty oraz wymagane ciśnienie robocze.

Najczęściej zadawane pytania

Jaką długość ma przewód?

Przewód ma długość 1,5 m, czyli 1500 mm.

Jakie końcówki znajdują się na przewodzie?

Po obu stronach zastosowano proste końcówki z obrotowymi nakrętkami M18x1,5 w rozmiarze 12L. Jest to konfiguracja AA.

Co oznacza DN10?

DN10 oznacza nominalną średnicę wewnętrzną węża wynoszącą około 10 mm, odpowiadającą rozmiarowi 3/8 cala.

Jakie jest ciśnienie robocze?

Ciśnienie robocze tego wariantu wynosi 180 bar.

Czy jest to gotowy przewód hydrauliczny?

Tak. Produkt jest kompletnym, zakutym przewodem z końcówkami zamontowanymi po obu stronach. Przed montażem należy potwierdzić zgodność jego parametrów z instalacją.

Czy można zastosować przewód zamiast wersji 330 bar?

Tylko wtedy, gdy maksymalne wymagane ciśnienie robocze konkretnego układu pozwala na zastosowanie przewodu 180 bar. Samo dopasowanie długości i końcówek nie jest wystarczającym kryterium zamiany.
