Przewód hydrauliczny wąż DN10 AA M18 1,4mb 180bar

Przejdź do sekcji Opinie

61,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 180 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

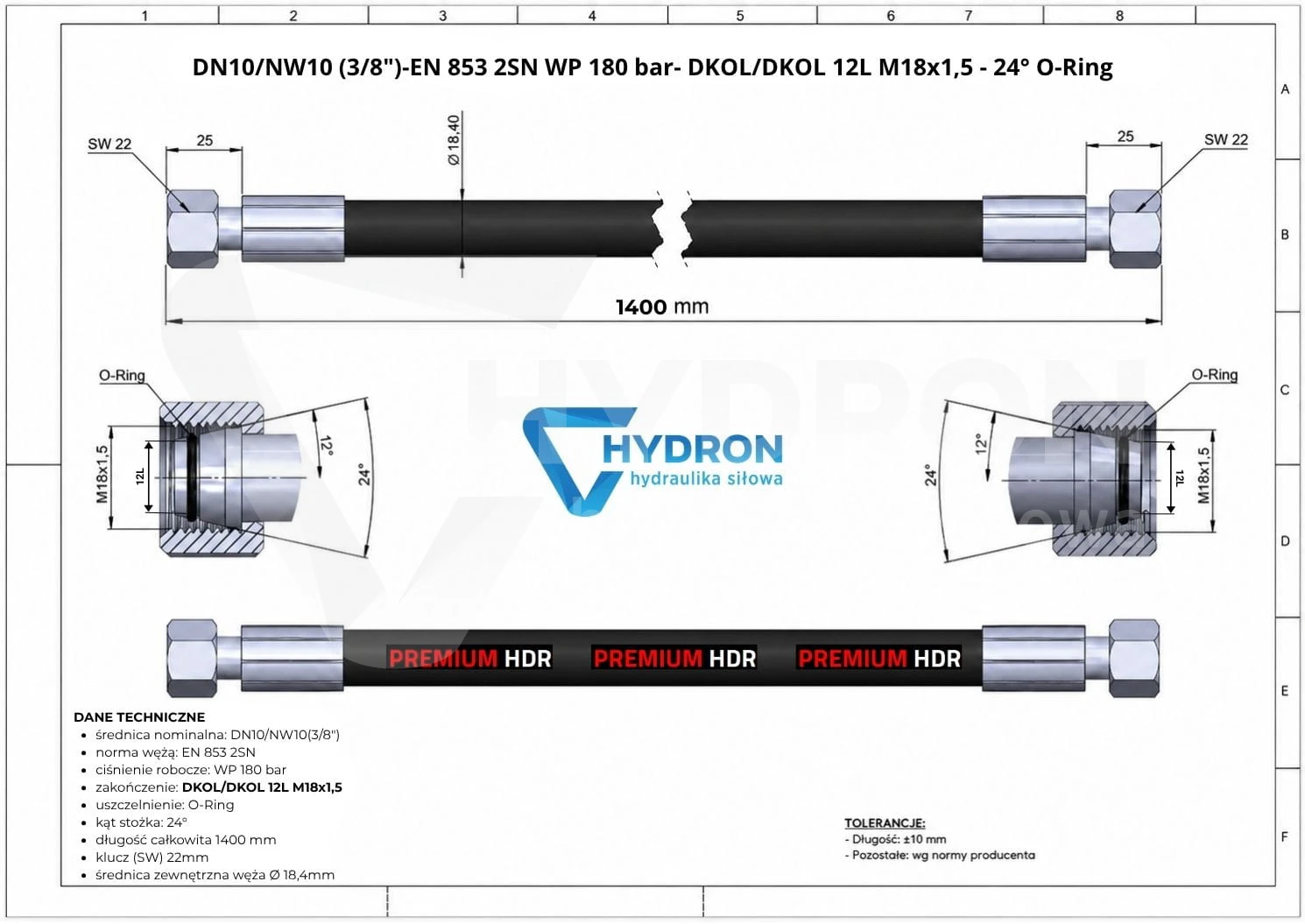

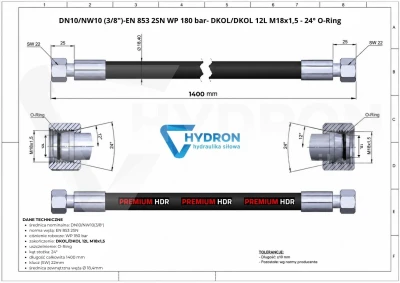

Przewód hydrauliczny DN10 AA M18x1,5 1,4 m 180 bar

Przewód hydrauliczny DN10 AA M18x1,5 o długości 1,4 m i ciśnieniu roboczym 180 bar to kompletny, zakuty przewód przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Zastosowano w nim wąż o średnicy nominalnej DN10, czyli 3/8", a po obu stronach znajdują się proste końcówki z obrotowymi nakrętkami M18x1,5 w rozmiarze 12L.

Długość przewodu wynosi 1400 mm. Gotowe zakucie obu zakończeń oznacza, że po potwierdzeniu zgodności przyłączy przewód może zostać bezpośrednio zamontowany w instalacji. Wariant AA sprawdza się wszędzie tam, gdzie wymagane są dwa jednakowe, proste zakończenia nakrętne.

Parametry techniczne przewodu DN10 M18

typ produktu: kompletny przewód hydrauliczny,
średnica nominalna: DN10,
rozmiar calowy: 3/8",
średnica wewnętrzna węża: około 10 mm,
długość przewodu: 1,4 m,
długość w milimetrach: 1400 mm,
ciśnienie robocze: 180 bar,
konfiguracja zakończeń: AA,
końcówka lewa: prosta z nakrętką M18x1,5,
końcówka prawa: prosta z nakrętką M18x1,5,
rozmiar przyłącza: 12L,
produkt zakuty i gotowy do montażu.

Co oznacza przewód AA M18x1,5?

Symbol AA opisuje sposób zakończenia przewodu. Litera A oznacza prostą końcówkę wyposażoną w obrotową nakrętkę. W tym modelu takie samo zakończenie znajduje się po obu stronach węża, stąd oznaczenie AA.

A – końcówka prosta z nakrętką,
B – końcówka z gwintem zewnętrznym,
K – końcówka kolankowa.

Zastosowanie dwóch nakrętek ułatwia montaż przewodu pomiędzy istniejącymi punktami instalacji. Podczas dokręcania nie trzeba obracać całym wężem, co ma szczególne znaczenie w miejscach o ograniczonej przestrzeni montażowej.

Przyłącza M18x1,5 w rozmiarze 12L

Oba zakończenia przewodu posiadają nakrętki z gwintem M18x1,5 odpowiadające rozmiarowi 12L. Litera L oznacza serię lekką metrycznych połączeń hydraulicznych.

Przed wymianą przewodu należy potwierdzić cały standard przyłącza. Sam pomiar średnicy gwintu M18 nie jest wystarczający, ponieważ o prawidłowym dopasowaniu decyduje również skok gwintu i geometria współpracującego połączenia.

DN10, czyli średnica 3/8 cala

Oznaczenie DN10 informuje o nominalnej średnicy wewnętrznej węża wynoszącej około 10 mm. Odpowiada ona rozmiarowi 3/8", często wykorzystywanemu w instalacjach hydrauliki siłowej.

Średnica przewodu powinna być dobrana do wymaganego przepływu oleju w układzie. Przy wymianie uszkodzonego przewodu najbezpieczniej zachować średnicę zastosowaną przez producenta maszyny, o ile instalacja nie została wcześniej zmodyfikowana.

Przewód hydrauliczny o długości 1,4 m

Długość tego wariantu wynosi 1,4 m, czyli 1400 mm. Jest to istotny parametr zarówno podczas wymiany istniejącego przewodu, jak i wykonywania nowego połączenia hydraulicznego.

Zbyt krótki przewód będzie narażony na rozciąganie i dodatkowe obciążenia w miejscach zakucia. Z kolei nadmiernie długi wąż może tworzyć niepotrzebne pętle i zwiększać ryzyko kontaktu z ruchomymi elementami maszyny.

Przewód należy prowadzić z odpowiednim zapasem długości i zachowaniem naturalnego promienia gięcia.

Ciśnienie robocze 180 bar

Ten wariant jest przeznaczony do pracy przy ciśnieniu roboczym wynoszącym 180 bar. Przed zastosowaniem przewodu należy porównać tę wartość z rzeczywistymi parametrami układu hydraulicznego.

Nie należy zastępować przewodu o wyższym wymaganym ciśnieniu roboczym wariantem 180 bar wyłącznie dlatego, że posiada takie same końcówki i długość. Parametr ciśnieniowy jest jednym z podstawowych kryteriów prawidłowego doboru przewodu.

Gdzie stosuje się przewody DN10 z końcówkami M18x1,5?

Przewód może być stosowany w instalacjach hydraulicznych wyposażonych w odpowiednie przyłącza M18x1,5 12L i pracujących w zakresie zgodnym z jego parametrami. Gotowa konfiguracja AA jest szczególnie praktyczna przy prostych połączeniach pomiędzy dwoma punktami instalacji.

Przewody tego typu znajdują zastosowanie między innymi w:

maszynach rolniczych,
maszynach przemysłowych,
urządzeniach warsztatowych,
hydraulice mobilnej,
układach zasilających siłowniki,
połączeniach rozdzielaczy hydraulicznych,
agregatach i pozostałych instalacjach hydrauliki siłowej.

Jak sprawdzić, czy ten przewód będzie odpowiedni?

Przy wymianie starego przewodu najlepiej porównać wszystkie podstawowe parametry, a nie tylko jego długość. Pozwala to uniknąć sytuacji, w której nowy wąż ma odpowiednie gwinty, ale niewłaściwą średnicę lub zbyt niskie dopuszczalne ciśnienie.

Przed zamówieniem sprawdź:

czy wymagany jest przewód DN10 (3/8"),
czy odpowiednia długość wynosi 1400 mm,
czy oba zakończenia mają być proste,
czy po obu stronach wymagane są nakrętki M18x1,5,
czy przyłącza odpowiadają rozmiarowi 12L,
czy ciśnienie robocze 180 bar jest wystarczające dla instalacji.

Prawidłowy montaż przewodu hydraulicznego

Podczas montażu przewód nie powinien być skręcony wokół własnej osi. Nakrętki należy ustawić względem przyłączy tak, aby dokręcanie nie powodowało obracania całego węża.

Należy również unikać ostrego zaginania bezpośrednio za tuleją zaciskową. W miejscu zakucia przewód powinien wychodzić możliwie naturalnie, bez bocznych naprężeń.

Jeżeli wąż będzie pracował w miejscu narażonym na tarcie lub kontakt z elementami konstrukcyjnymi, można zastosować osłony spiralne na węże hydrauliczne. Pozwalają dodatkowo zabezpieczyć zewnętrzną powierzchnię przewodu przed uszkodzeniami mechanicznymi.

Inna długość lub inne zakończenia przewodu

Jeżeli długość 1,4 m albo konfiguracja AA M18x1,5 nie odpowiada konkretnej instalacji, należy dobrać przewód o właściwych parametrach zamiast adaptować niewłaściwy wariant.

W kategorii zakute węże hydrauliczne dostępne są przewody w różnych średnicach, długościach i konfiguracjach zakończeń. Pozwala to dobrać gotowy przewód do parametrów konkretnego układu hydraulicznego.

Najczęściej zadawane pytania

Jaką długość ma przewód?

Długość przewodu wynosi 1,4 m, czyli 1400 mm.

Jakie końcówki znajdują się na przewodzie?

Po obu stronach zastosowano proste końcówki z obrotowymi nakrętkami M18x1,5 w rozmiarze 12L. Konfiguracja ta oznaczana jest jako AA.

Co oznacza DN10?

DN10 oznacza nominalną średnicę wewnętrzną węża wynoszącą około 10 mm. Odpowiada ona rozmiarowi 3/8 cala.

Jakie jest ciśnienie robocze przewodu?

Ciśnienie robocze tego wariantu wynosi 180 bar.

Czy przewód jest gotowy do montażu?

Tak. Jest to kompletny przewód z zakutymi końcówkami. Przed montażem należy potwierdzić zgodność jego średnicy, długości, zakończeń i ciśnienia roboczego z wymaganiami instalacji.
