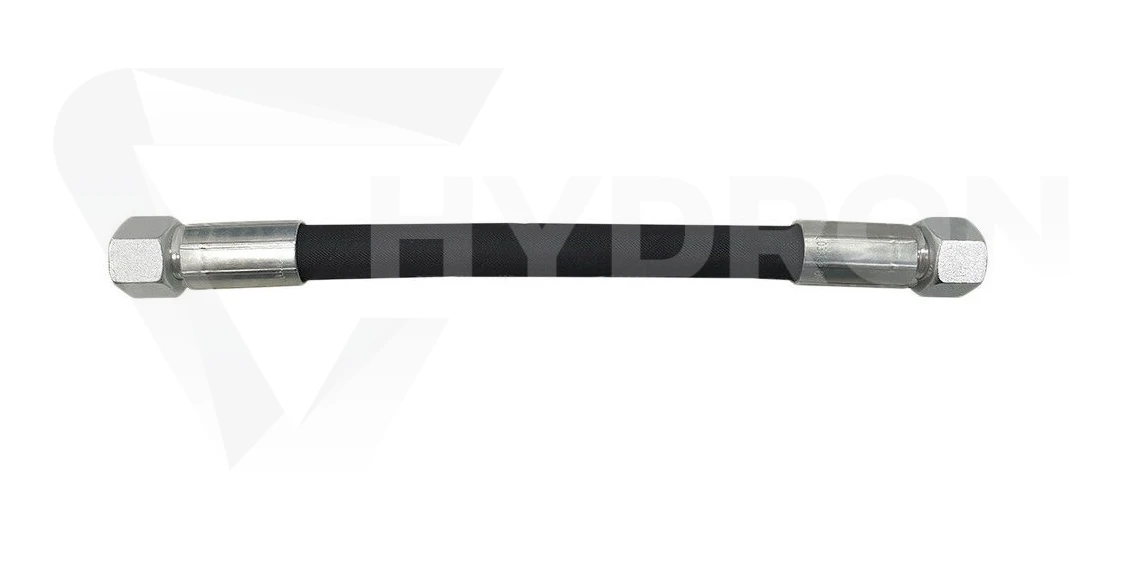

Przewód hydrauliczny wąż DN10 AA M18 1,25mb 330bar

Przewód hydrauliczny DN10 AA M18×1,5 o długości 1250 mm jest kompletnym, zakutym wężem wysokociśnieniowym przeznaczonym do przesyłania oleju oraz innych mediów roboczych w układach hydrauliki siłowej. Zastosowany przewód typu 2SN posiada dwa stalowe oploty wzmacniające i może pracować przy ciśnieniu roboczym do 330 bar.

Obie strony przewodu zakończono prostymi końcówkami z obrotowymi nakrętkami M18×1,5, przeznaczonymi do połączeń metrycznych w systemie 12L. Długość 1,25 m pozwala wygodnie połączyć podzespoły hydrauliczne znajdujące się w większej odległości, bez nadmiernego naprężania węża.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

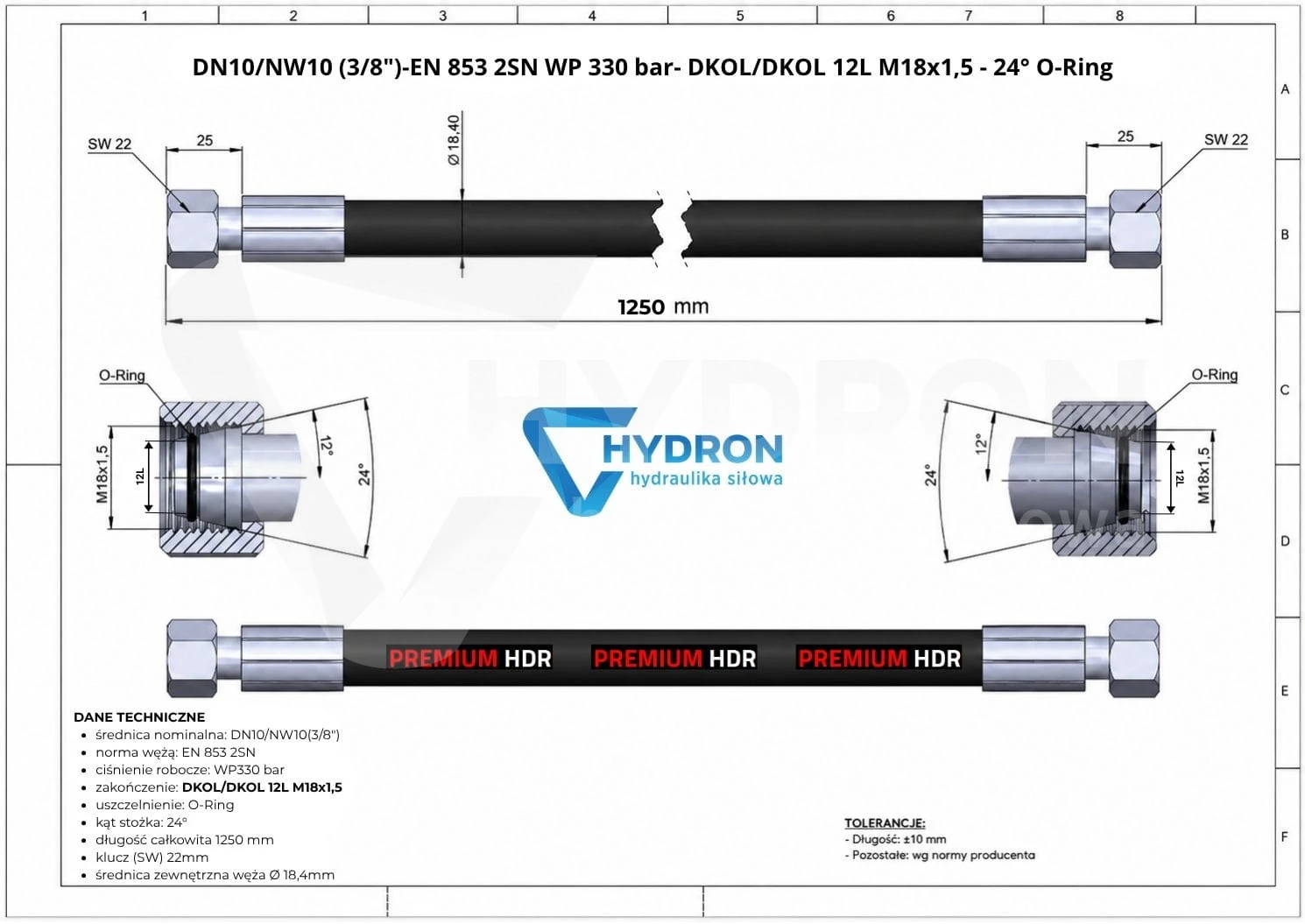

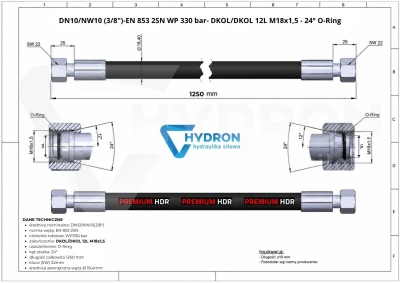

Przewód hydrauliczny DN10 2SN AA M18 - 1,25mb 330 bar

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M18x1,5 12L.

• Wąż o średnicy wewnętrznej DN10 (3/8" = 12mm ) z dwoma oplotami stalowymi.

• Końcówka lewa = gwint M18x1,5 ( nakrętka )

• Końcówka prawa = gwint M18x1,5 ( nakrętka )

• Ciśnienie robocze 330bar. Długość 1,25mb (125cm = 1250mm )

Parametry techniczne przewodu hydraulicznego

• Typ produktu: kompletny przewód hydrauliczny
• Średnica wewnętrzna: DN10, około 10 mm
• Rozmiar nominalny: 3/8 cala
• Typ węża: 2SN
• Wzmocnienie: dwa oploty z drutu stalowego
• Konfiguracja końcówek: AA
• Końcówka pierwsza: prosta nakrętna M18×1,5
• Końcówka druga: prosta nakrętna M18×1,5
• System połączenia: metryczny 12L
• Długość całkowita: 1250 mm
• Ciśnienie robocze: 330 bar
• Zakres temperatury pracy: od -40°C do +100°C
• Temperatura chwilowa: do +120°C
• Materiał węża: guma NBR
• Przeznaczenie: olej, wybrane kwasy, zasady i inne kompatybilne media
• Sposób montażu końcówek: zakucie na prasie hydraulicznej
• Norma wymiarowa: ISO 1307
• Kolor: czarny

Co oznacza DN10 AA M18×1,5?

Oznaczenie produktu opisuje średnicę węża oraz rodzaj zastosowanych zakończeń. DN10 oznacza przewód o średnicy wewnętrznej wynoszącej około 10 mm, odpowiadającej popularnemu rozmiarowi 3/8 cala.

Symbol A oznacza prostą końcówkę z obrotową nakrętką. Zapis AA informuje więc, że taka sama końcówka została zastosowana po obu stronach przewodu. W tym wariancie obie nakrętki posiadają gwint wewnętrzny M18×1,5 i współpracują z przyłączami systemu 12L.

Obrotowe nakrętki ułatwiają montaż, ponieważ można je dokręcać bez obracania całego węża. Ogranicza to ryzyko skręcenia przewodu wokół jego osi oraz powstawania naprężeń przy tulejach zaciskowych.

Wąż hydrauliczny 2SN z dwoma oplotami stalowymi

Konstrukcja 2SN jest szeroko stosowana w instalacjach hydrauliki mobilnej i przemysłowej. Dwa stalowe oploty przejmują obciążenia powstające podczas tłoczenia medium i poprawiają odporność przewodu na pulsacje ciśnienia.

Ciśnienie robocze wynoszące 330 bar pozwala wykorzystać wąż w wymagających układach zasilających siłowniki, rozdzielacze, silniki hydrauliczne i inne odbiorniki. Warunkiem bezpiecznej pracy jest zgodność parametrów całej instalacji oraz prawidłowe ułożenie przewodu.

Inne warianty długości i zakończeń znajdziesz w kategorii zakute węże hydrauliczne.

Zastosowanie przewodu hydraulicznego 1250 mm

Przewód o długości 1,25 m może być wykorzystywany do wykonywania elastycznych połączeń pomiędzy elementami instalacji oddalonymi od siebie bardziej niż w przypadku standardowych przewodów o długości 900 lub 1000 mm. Zapewnia dodatkowy zapas potrzebny przy ruchu wysięgnika, siłownika albo zawieszonego osprzętu.

Przewód DN10 AA M18×1,5 znajduje zastosowanie między innymi w:

• ciągnikach i maszynach rolniczych,
• ładowaczach czołowych,
• przyczepach i maszynach uprawowych,
• koparkach oraz minikoparkach,
• ładowarkach teleskopowych,
• podnośnikach i platformach roboczych,
• urządzeniach komunalnych,
• agregatach hydraulicznych,
• prasach i maszynach przemysłowych,
• układach sterowania osprzętem hydraulicznym.

Jak sprawdzić zgodność końcówek M18×1,5?

Sam rozmiar gwintu nie wystarcza do potwierdzenia zgodności. W hydraulice występują różne systemy połączeń wykorzystujące podobne średnice i skoki gwintów. Należy sprawdzić również rodzaj powierzchni uszczelniającej oraz serię przyłącza.

Opisywany przewód posiada nakrętki M18×1,5 przeznaczone do systemu metrycznego 12L. Przed zamówieniem warto porównać końcówki ze zdemontowanym wężem lub dokumentacją maszyny.

Należy potwierdzić:

• gwint M18×1,5 po obu stronach,
• przyłącza w standardzie 12L,
• prostą konfigurację obu końcówek,
• średnicę przewodu DN10,
• długość całkowitą 1250 mm,
• ciśnienie robocze układu.

Długość przewodu 1,25 m a prawidłowy montaż

Długość przewodu hydraulicznego powinna pozwalać na swobodną pracę instalacji, ale nie może prowadzić do tworzenia luźnych pętli. Wąż zbyt krótki będzie poddawany stałemu rozciąganiu, natomiast zbyt długi może ocierać o ramę, koła, osłony albo ruchome elementy maszyny.

Podana długość 1250 mm dotyczy kompletnego przewodu mierzonego wraz z końcówkami. Przy porównywaniu ze starym wężem należy ułożyć go swobodnie, bez rozciągania i skręcania.

Przy montażu trzeba zachować odpowiedni zapas na ruch podzespołów. Przewód nie powinien jednocześnie zwisać na tyle nisko, aby mógł zostać zaczepiony, zgnieciony lub przecięty.

Jak prawidłowo zamontować przewód hydrauliczny?

1. Wyłącz maszynę i całkowicie usuń ciśnienie z układu.
2. Oczyść przyłącza z oleju, piasku i pozostałych zanieczyszczeń.
3. Sprawdź stan gwintów oraz powierzchni uszczelniających.
4. Ułóż przewód zgodnie z naturalnym kierunkiem jego wygięcia.
5. Wkręć obie nakrętki ręcznie, aby nie uszkodzić gwintów.
6. Dokręć połączenia odpowiednimi kluczami.
7. Upewnij się, że wąż nie został skręcony wokół własnej osi.
8. Uruchom instalację przy niewielkim obciążeniu i sprawdź szczelność.

Nie należy wyginać przewodu bezpośrednio przy tulei zaciskowej. Za zakuciem powinien pozostać prosty odcinek, który ograniczy obciążenie miejsca połączenia końcówki z wężem.

Najczęstsze błędy przy wymianie przewodu

Jednym z najczęstszych błędów jest dobór węża tylko na podstawie długości i średnicy nakrętki. Pominięcie standardu uszczelnienia może sprawić, że elementy dają się połączyć gwintowo, ale instalacja nadal pozostaje nieszczelna.

Trwałość przewodu skracają również:

• skręcenie węża podczas dokręcania,
• zbyt mały promień gięcia,
• montaż pod stałym naprężeniem,
• ocieranie o ostre krawędzie,
• kontakt z rozgrzanym układem wydechowym,
• przekroczenie ciśnienia roboczego 330 bar,
• praca z niekompatybilnym medium,
• brak odpowiedniego zamocowania przewodu.

Ochrona węża przed przetarciem

W maszynach rolniczych i budowlanych przewody często pracują w pobliżu elementów stalowych, błota, gałęzi i ruchomych podzespołów. W takich warunkach warto zastosować osłony spiralne na węże hydrauliczne.

Osłona ogranicza bezpośrednie ścieranie gumowej warstwy zewnętrznej i pomaga uporządkować kilka przewodów prowadzonych obok siebie. Nie zastępuje jednak prawidłowego ułożenia instalacji i zastosowania odpowiednich uchwytów.

Przewody hydrauliczne na wymiar

Jeżeli długość 1250 mm lub zakończenia M18×1,5 nie odpowiadają danej maszynie, HYDRON wykonuje przewody hydrauliczne na wymiar z wieloma rodzajami końcówek.

Do wykonania indywidualnego przewodu należy podać:

• średnicę wewnętrzną węża,
• długość całkowitą,
• rodzaj pierwszej końcówki,
• rodzaj drugiej końcówki,
• wymagane ciśnienie robocze,
• medium i temperaturę pracy,
• ustawienie końcówek kątowych, jeżeli występują.

Przewód zakuwany według określonej długości i konfiguracji jest wykonywany zgodnie ze specyfikacją zamawiającego. Przed złożeniem zamówienia należy dokładnie zweryfikować podane wymiary.

Kiedy przewód hydrauliczny trzeba wymienić?

Przewody pracujące pod wysokim ciśnieniem należy regularnie kontrolować. Uszkodzona warstwa zewnętrzna może odsłonić stalowe oploty, a nieszczelne zakucie może doprowadzić do nagłego wycieku oleju.

Wymiana jest konieczna, gdy widoczne są:

• pęknięcia i przecięcia gumy,
• odsłonięte lub skorodowane oploty stalowe,
• wybrzuszenia na powierzchni węża,
• wyciek oleju przy końcówce,
• trwałe zagięcie przewodu,
• przesunięcie albo korozja tulei zaciskowej,
• ślady przegrzania lub kontaktu z ogniem.

Wycieku w instalacji nie wolno sprawdzać dłonią. Olej wydostający się pod wysokim ciśnieniem może spowodować poważne obrażenia.

FAQ – przewód hydrauliczny DN10 AA M18 1250 mm

Czy długość 1250 mm obejmuje końcówki?

Tak. Jest to długość całkowita kompletnego, zakutego przewodu mierzona wraz z zakończeniami.

Czy obie końcówki mają gwint M18×1,5?

Tak. Po obu stronach zastosowano proste końcówki z obrotowymi nakrętkami M18×1,5 w systemie 12L.

Co oznacza konfiguracja AA?

Oznaczenie AA informuje, że po obu stronach przewodu znajdują się proste końcówki nakrętne.

Czy przewód nadaje się do oleju hydraulicznego?

Tak. Przewód jest przeznaczony do transportu oleju hydraulicznego oraz innych mediów kompatybilnych z materiałem NBR.

Czy przewód może stale pracować przy 330 bar?

Ciśnienie robocze przewodu wynosi 330 bar. Układ musi być jednak sprawny, a przewód prawidłowo zamontowany i eksploatowany w dopuszczalnym zakresie temperatury.

Czy można zamówić ten przewód w innej długości?

Tak. HYDRON wykonuje przewody o różnych długościach, średnicach i zakończeniach. W sprawie doboru można skontaktować się z działem technicznym pod numerem +48 67 350 53 69.
