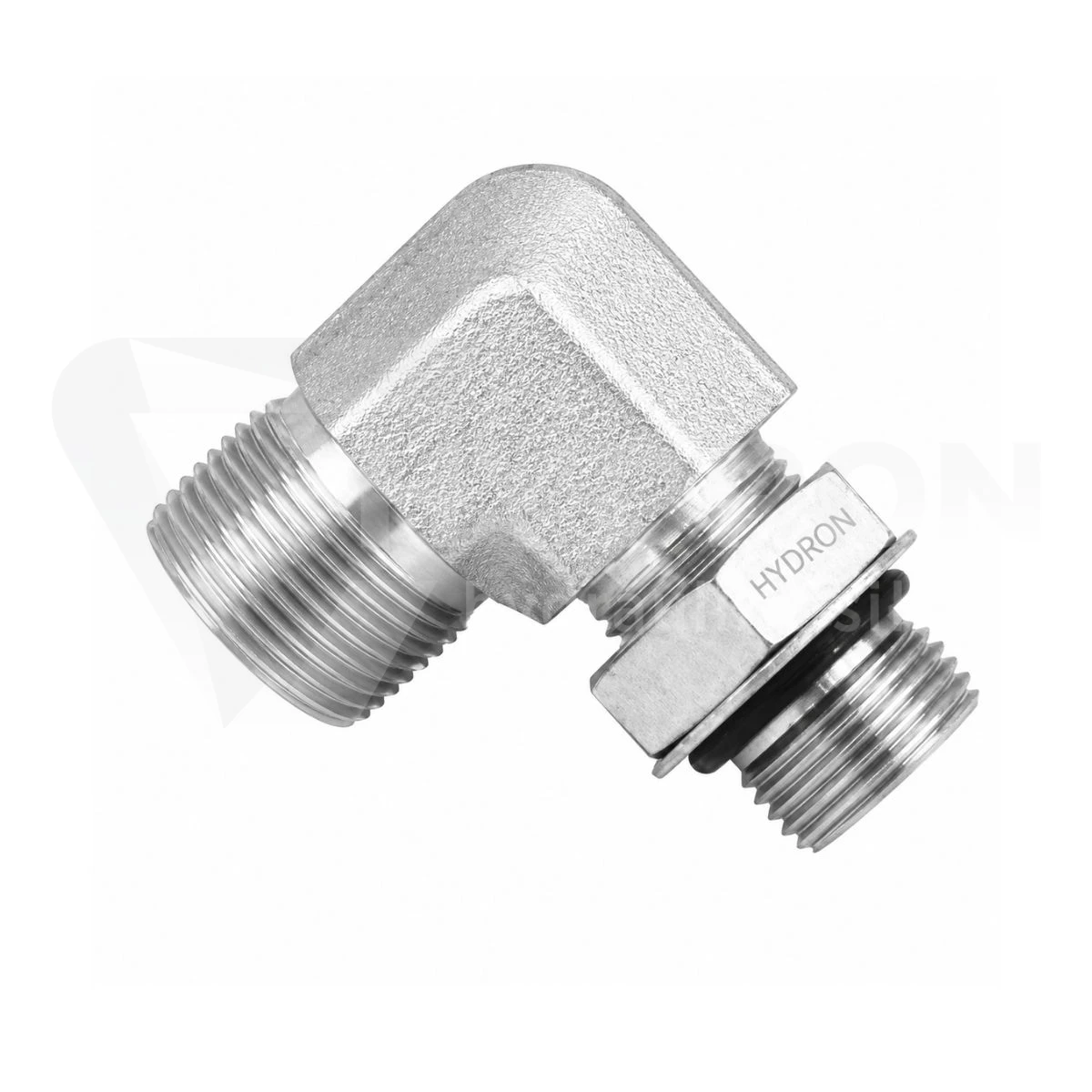

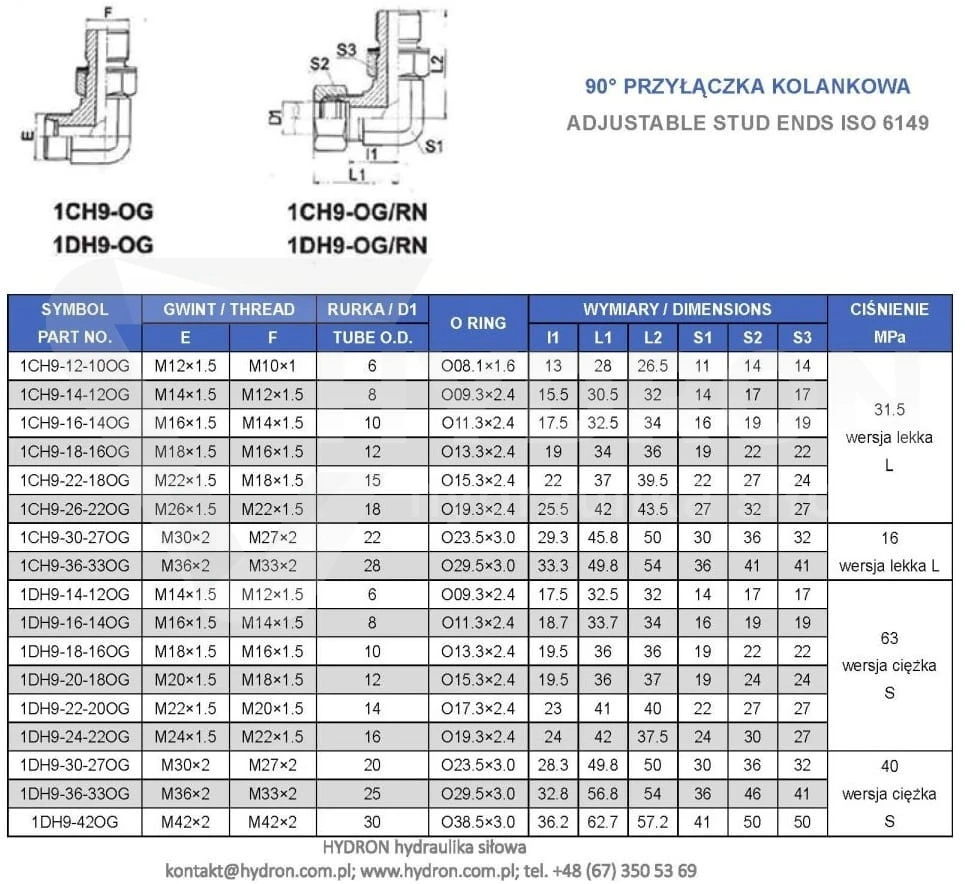

Przyłączka kolankowa 90° BSP 1/M36x2 25S

Przyłączka kolankowa 90° BSP 1/M36x2 25S jest kolankiem hydraulicznym przeznaczonym do przyłączenia linii hydraulicznej pod kątem prostym. Produkt łączy gwint 1" BSP z gwintem metrycznym M36x2 w serii 25S i pozwala wyprowadzić przewód lub rurę z korpusu maszyny, zaworu, rozdzielacza albo innego elementu układu w kierunku 90°. Przyłączka pracuje przy ciśnieniu do 250 bar i temperaturze od -20°C do +120°C. Wykonanie ze stali automatowej z ocynkiem w pasywacji białej sprawia, że jest stosowana w standardowych instalacjach hydrauliki siłowej, gdzie ważne jest poprawne dopasowanie gwintu, serii i kierunku wyprowadzenia przewodu.

• Produkt: przyłączka kolankowa 90° BSP 1/M36x2 25S
• Typ złącza: kolanko hydrauliczne
• Przyłącze 1: 1" BSP
• Zakres wymiarowy gwintu 1: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
• Przyłącze 2: M36x2
• Zakres wymiarowy gwintu 2: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
• Seria: 25S
• Przeznaczenie: przyłączenie jako przyłączka
• Ciśnienie pracy: 250 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: PN-142 1/M36 25S
• Kod kreskowy EAN: 0200000022860
• Oznaczenie wg Vitillo: LME25SMOG16.1
• Oznaczenie wg Cast: 106121.1
• Oznaczenie wg Parker Ermeto: WEE25SROMD

Przyłączka kolankowa 90° BSP 1/M36x2 25S do wyprowadzenia przewodu pod kątem

Przyłączka kolankowa 90° BSP 1/M36x2 25S jest stosowana wtedy, gdy proste wyprowadzenie przewodu z układu byłoby niewygodne, zbyt długie albo powodowałoby załamanie przewodu hydraulicznego. Kąt 90° pozwala zmienić kierunek prowadzenia instalacji zaraz przy punkcie przyłączenia. Ma to znaczenie przy rozdzielaczach, blokach hydraulicznych, zaworach, siłownikach i innych elementach maszyny, gdzie przestrzeń montażowa jest ograniczona. Podobne elementy można dobrać w kategorii przyłączki kolankowe calowo-metryczne BSP/M.

Gwint 1" BSP i M36x2 25S w jednej przyłączce

Ten produkt łączy dwa standardy gwintów. Strona 1" BSP jest stroną calową rurową, a strona M36x2 pracuje w metrycznej serii 25S. Przy doborze nie wystarczy sprawdzić samej średnicy gwintu suwmiarką. Trzeba potwierdzić typ gwintu, skok, serię oraz sposób uszczelnienia elementu współpracującego. Gwint BSP nie jest tym samym co NPT, a M36x2 25S nie powinien być traktowany jak dowolny gwint metryczny M36. W hydraulice siłowej zgodność gwintu to dopiero początek. Liczy się również geometria połączenia i element, z którym przyłączka ma zostać skręcona.

Kiedy stosować przyłączkę kolankową BSP/M 90°

Przyłączkę kolankową BSP/M stosuje się wtedy, gdy w maszynie występuje gwint calowy 1" BSP, a przewód lub rura ma być podłączona po stronie metrycznej M36x2 25S. Taki układ spotyka się przy modernizacji instalacji, naprawie maszyn importowanych, wymianie uszkodzonego przyłącza albo dopasowaniu przewodu hydraulicznego do istniejącego gniazda. Jeżeli zamiast kolanka potrzebne jest proste wyprowadzenie, można porównać ten produkt z elementem przyłączka prosta ED 1/M36x2 25S. Dobór wersji prostej albo kolankowej zależy od miejsca montażu, dostępnej przestrzeni i przebiegu przewodu.

Seria 25S i znaczenie prawidłowego dopasowania

Oznaczenie 25S wskazuje serię ciężką w systemie metrycznych połączeń hydraulicznych. Nie należy pomijać tej informacji przy zakupie. Elementy z serii L i S mogą mieć podobne gwinty albo wyglądać podobnie na zdjęciu, ale różnią się konstrukcją i przeznaczeniem. Przyłączka kolankowa 90° BSP 1/M36x2 25S powinna współpracować z elementami zgodnymi z serią 25S. Do montażu strony metrycznej może być potrzebna nakrętka złączna M36x2 na rurkę 25S, jeżeli instalacja wymaga takiego sposobu połączenia z rurą lub przewodem.

Czego nie mylić z przyłączką BSP 1/M36x2 25S

Przyłączka kolankowa BSP 1/M36x2 25S nie jest zwykłym kolankiem do dowolnego gwintu calowego. Nie należy jej mylić z przyłączkami NPT, BSPT, JIC, ORFS ani z kolankami rurowymi o innym sposobie uszczelnienia. Gwint 1" BSP ma własną geometrię i wymaga zgodnego elementu po drugiej stronie. Równie ważna jest strona M36x2 25S, ponieważ pracuje w systemie metrycznym dla większych przyłączy hydraulicznych. Jeżeli potrzebna jest inna konfiguracja przyłączy, warto sprawdzić pełną grupę przyłączek kolankowych hydraulicznych.

Błędy przy doborze gwintu BSP i metrycznego

Najczęstszy błąd polega na traktowaniu gwintu 1" BSP jako każdego gwintu calowego o zbliżonej średnicy. W praktyce gwinty BSP, BSPT i NPT różnią się i nie powinny być stosowane zamiennie bez sprawdzenia konstrukcji gniazda. Drugi błąd dotyczy strony M36x2. Użytkownik dobiera gwint po oznaczeniu M36, ale nie sprawdza serii 25S i elementu współpracującego. Trzeci problem to montaż kolanka w miejscu, w którym przewód po dokręceniu jest skręcony lub pracuje pod naprężeniem. Wtedy nawet poprawnie dobrana przyłączka może szybciej się rozszczelnić.

Skutki nieprawidłowego montażu przyłączki kolankowej

Źle dobrana albo źle zamontowana przyłączka kolankowa może powodować wycieki oleju, spadki ciśnienia, uszkodzenie gwintu i powtarzające się awarie w tym samym miejscu instalacji. Przy ciśnieniu pracy 250 bar nie warto próbować ratować połączenia nadmiernym dokręcaniem. Jeżeli gwint lub powierzchnia uszczelniająca nie są zgodne, mocniejsze dociągnięcie może tylko uszkodzić elementy. W przypadku problemów z instalacją warto sprawdzić ciśnienie układu za pomocą manometrów hydraulicznych oraz ocenić, czy przewód nie przenosi naprężeń na przyłączkę.

Dobór przewodu hydraulicznego do kolanka 90°

Kolanko 90° pomaga wyprowadzić przewód w odpowiednim kierunku, ale nie zastępuje poprawnego doboru długości i końcówki przewodu. Jeżeli przewód jest za krótki, skręcony albo prowadzony po zbyt małym promieniu, obciążenie będzie przenoszone na przyłączkę. Przy budowie nowej linii warto dobrać przewody hydrauliczne na wymiar, a następnie dopasować końcówki do rzeczywistego ustawienia elementów w maszynie. W miejscach narażonych na ocieranie o ramę lub osłony można zastosować osłony spiralne na węże hydrauliczne.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Przyłączka kolankowa 90° BSP 1/M36x2 25S może być stosowana w maszynach rolniczych, ładowarkach, prasach, maszynach budowlanych, urządzeniach przemysłowych i układach technologicznych. Sprawdza się tam, gdzie instalacja hydrauliczna wymaga przejścia z gwintu calowego BSP na metryczny system 25S oraz zmiany kierunku prowadzenia przewodu. W praktyce takie przyłączki są często potrzebne przy naprawach, gdzie dostęp do gniazda jest ograniczony, a zastosowanie przyłączki prostej powodowałoby kolizję przewodu z konstrukcją maszyny.

Stabilne prowadzenie przewodów przy przyłączce 25S

Przy większych przyłączach, takich jak M36x2 25S, szczególne znaczenie ma stabilne prowadzenie przewodów i rur. Cięższy przewód albo rura pracująca bez podparcia może obciążać przyłączkę, zwłaszcza podczas drgań maszyny. Jeżeli instalacja jest wykonana na rurach stalowych, warto zastosować uchwyty i obejmy do rur oraz przewodów. Mocowanie przewodu w odpowiednich punktach ogranicza naprężenia, poprawia estetykę układu i zmniejsza ryzyko luzowania połączeń podczas pracy.

Odpowiedniki i identyfikacja części

Na karcie produktu podano oznaczenia porównawcze stosowane przez innych producentów: Vitillo LME25SMOG16.1, Cast 106121.1 oraz Parker Ermeto WEE25SROMD. Takie informacje są przydatne przy identyfikacji części zdemontowanej z maszyny, zamianie elementu na nowy albo porównywaniu katalogów. Mimo zgodnych oznaczeń warto zawsze potwierdzić gwint 1" BSP, gwint M36x2, serię 25S, ciśnienie pracy oraz kierunek wyprowadzenia kolanka. W hydraulice siłowej podobny wygląd części nie gwarantuje jeszcze zgodności montażowej.

Wsparcie techniczne Hydron przy doborze przyłączek BSP/M

Hydron dostarcza złączki hydrauliczne, przyłączki kolankowe, przewody, rury, zawory i elementy montażowe dla serwisów, firm utrzymania ruchu, zakładów produkcyjnych oraz użytkowników maszyn roboczych. Przy doborze przyłączki kolankowej 90° BSP 1/M36x2 25S warto podać gwint w korpusie, gwint po stronie przewodu, serię L/S, ciśnienie pracy, medium oraz miejsce montażu. Takie informacje pozwalają szybciej ocenić, czy właściwa będzie przyłączka kolankowa, przyłączka prosta, złączka grodziowa czy inny element z grupy połączeń calowo-metrycznych.

Faq

Czy przyłączka kolankowa 90° BSP 1/M36x2 25S pasuje do każdego gwintu 1 cal?

Nie. Produkt jest przeznaczony do gwintu 1" BSP. Nie należy mylić go z NPT, BSPT ani innymi gwintami calowymi.

Co oznacza M36x2 25S?

M36x2 oznacza gwint metryczny, a 25S wskazuje serię ciężką połączenia hydraulicznego. Obie informacje trzeba sprawdzić przed zakupem.

Jakie ciśnienie pracy ma ta przyłączka kolankowa?

Ciśnienie pracy przyłączki wynosi 250 bar. Cały układ powinien być jednak oceniany według parametrów najsłabszego elementu instalacji.

Kiedy wybrać kolanko zamiast przyłączki prostej?

Kolanko warto wybrać wtedy, gdy przewód musi zostać wyprowadzony pod kątem 90°, a przyłączka prosta powodowałaby kolizję z konstrukcją maszyny albo zbyt ostre zagięcie przewodu.

Jakie odpowiedniki ma przyłączka kolankowa BSP 1/M36x2 25S?

Na karcie produktu podano odpowiedniki: Vitillo LME25SMOG16.1, Cast 106121.1 oraz Parker Ermeto WEE25SROMD.

Co sprawdzić przed montażem przyłączki BSP/M?

Przed montażem należy sprawdzić gwint 1" BSP, gwint M36x2, serię 25S, stan gwintów, sposób uszczelnienia, ciśnienie pracy oraz ułożenie przewodu po dokręceniu kolanka.
