Złączka grodziowa 1" M36X2 25S

Przejdź do sekcji Opinie

73,80 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO APPME25SMG16EL.1

Opis

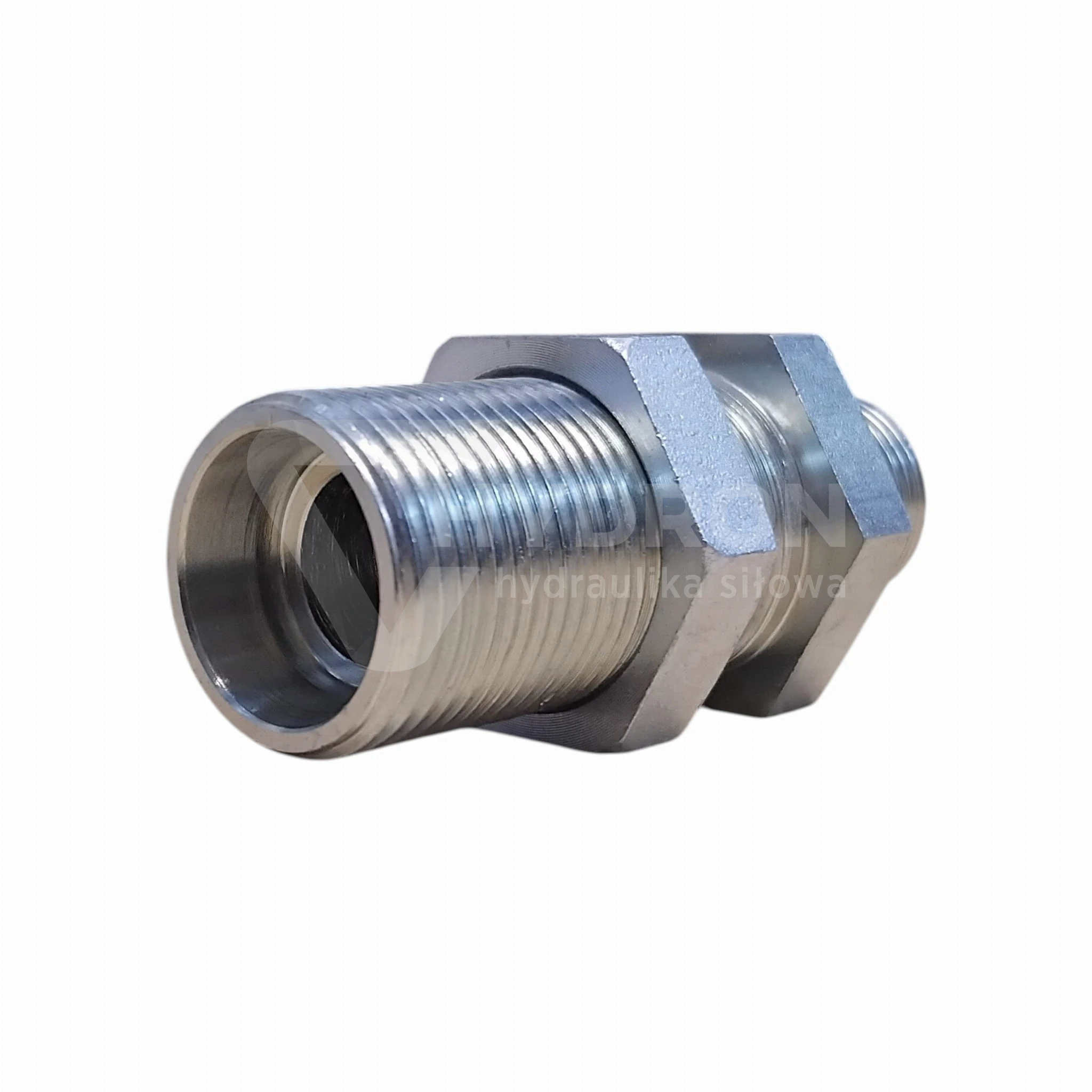

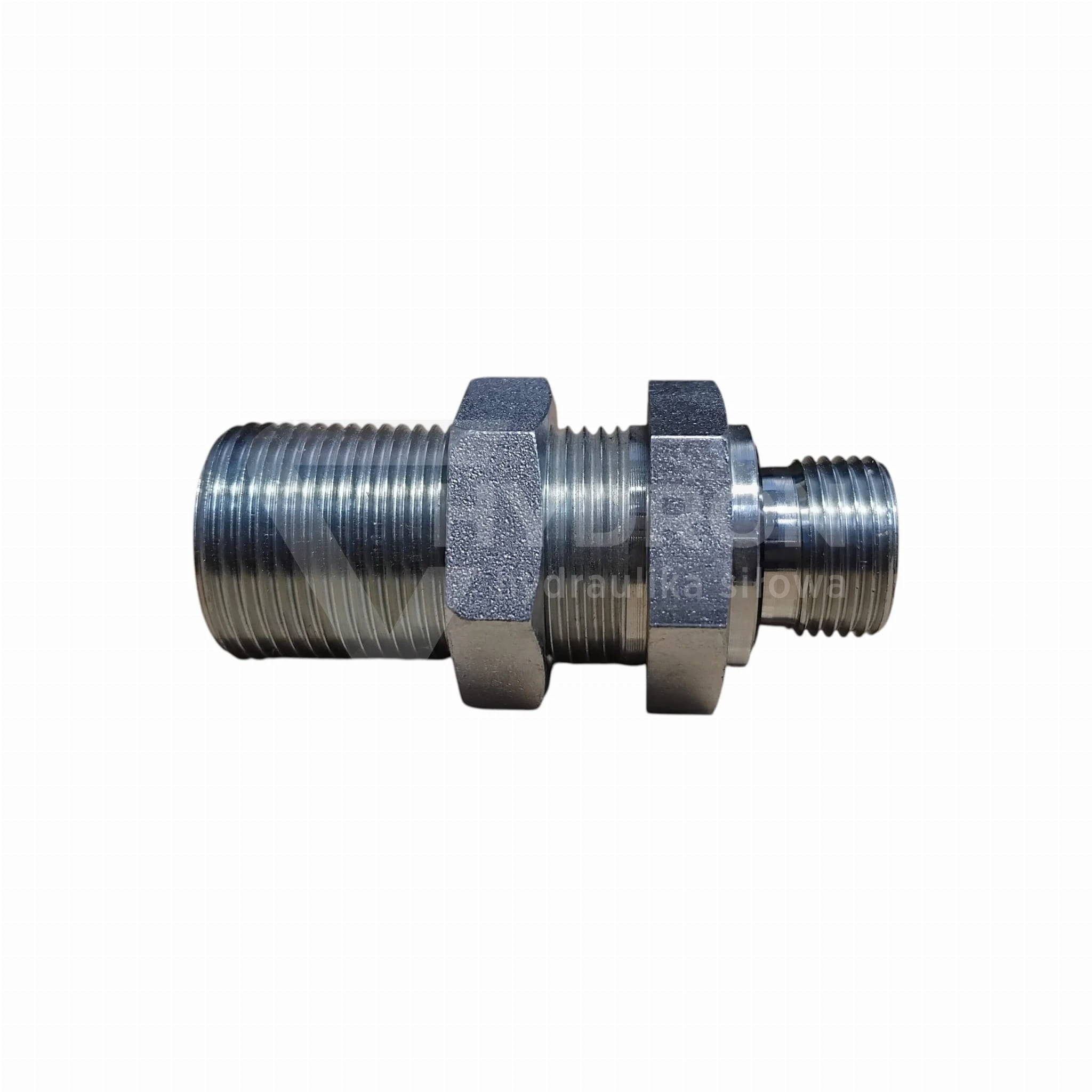

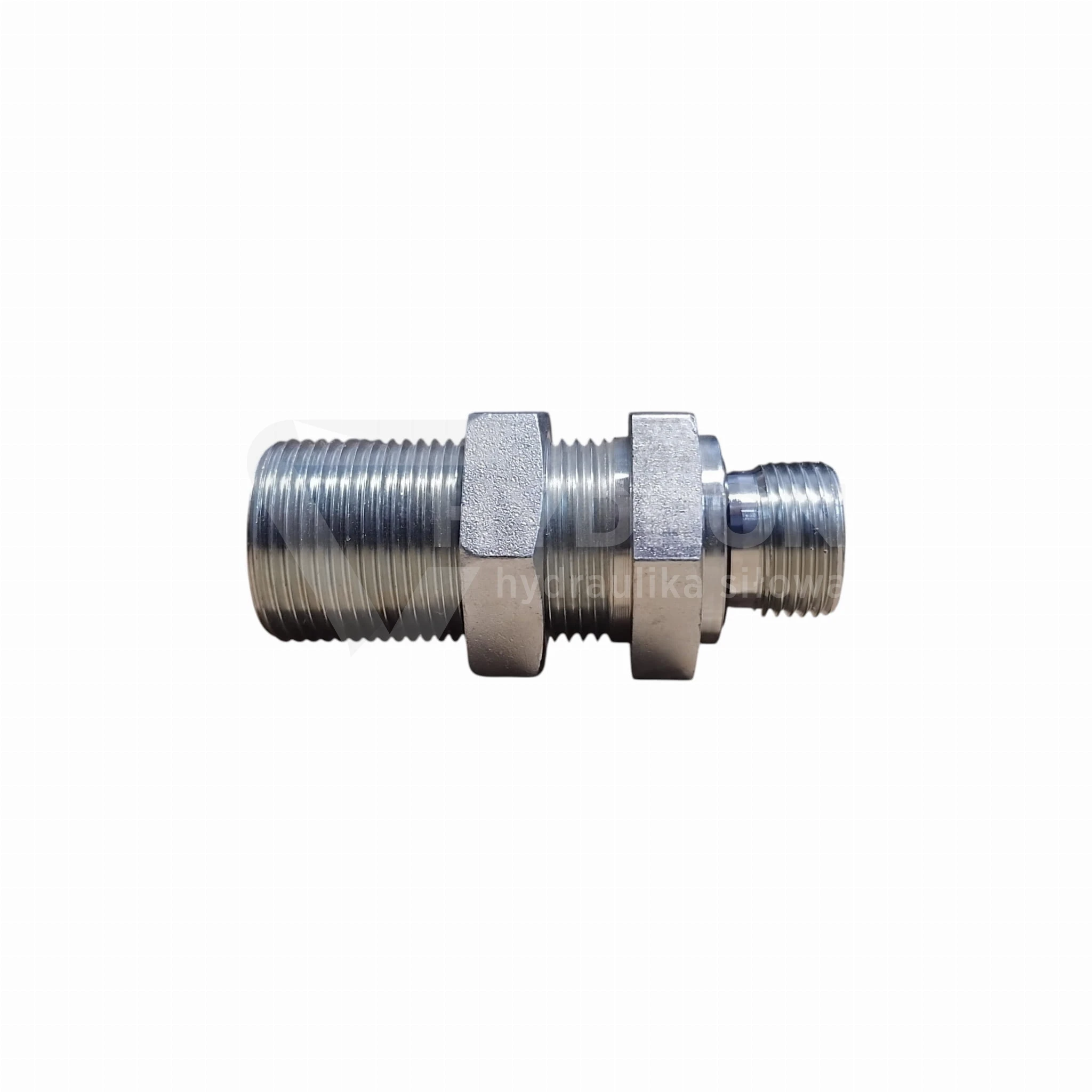

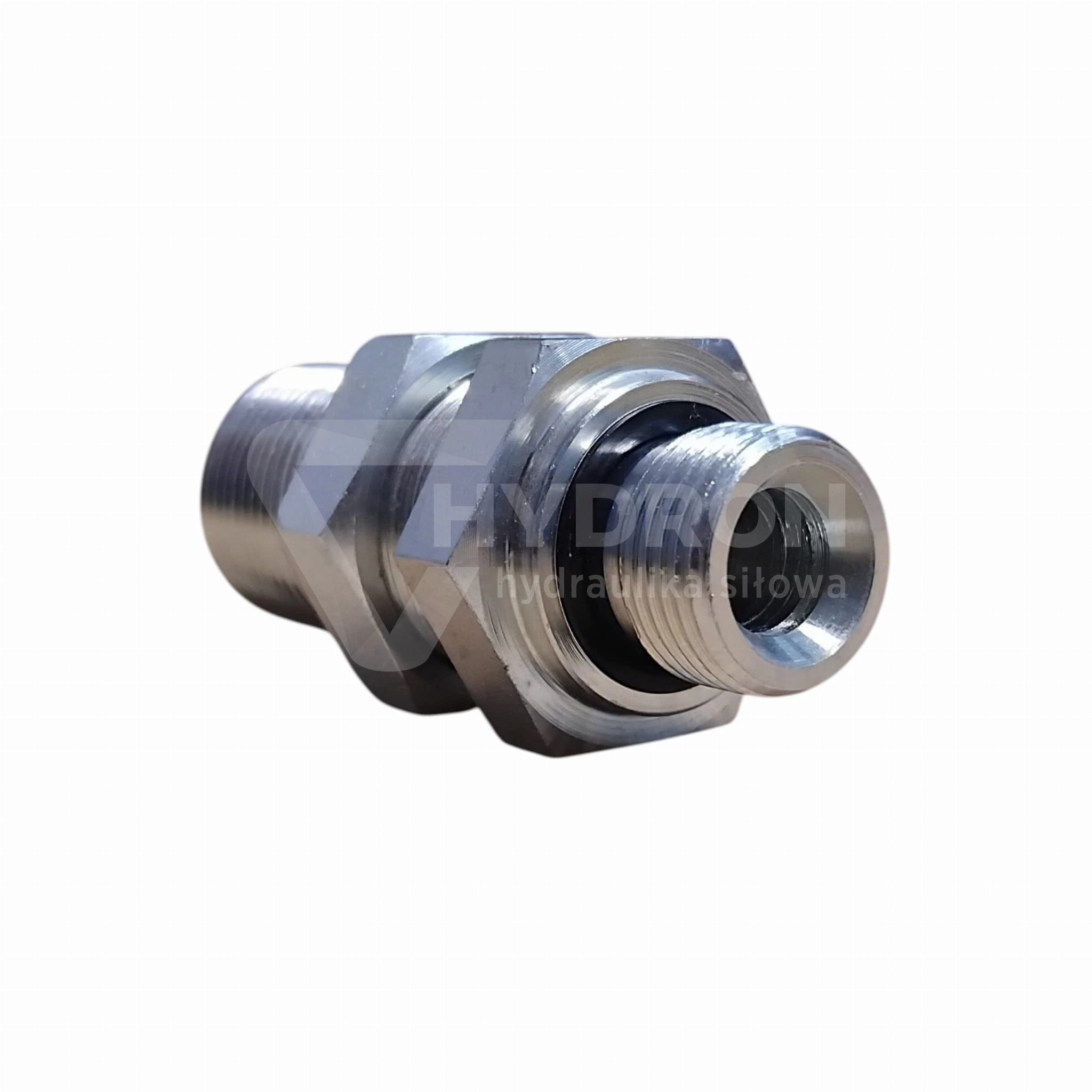

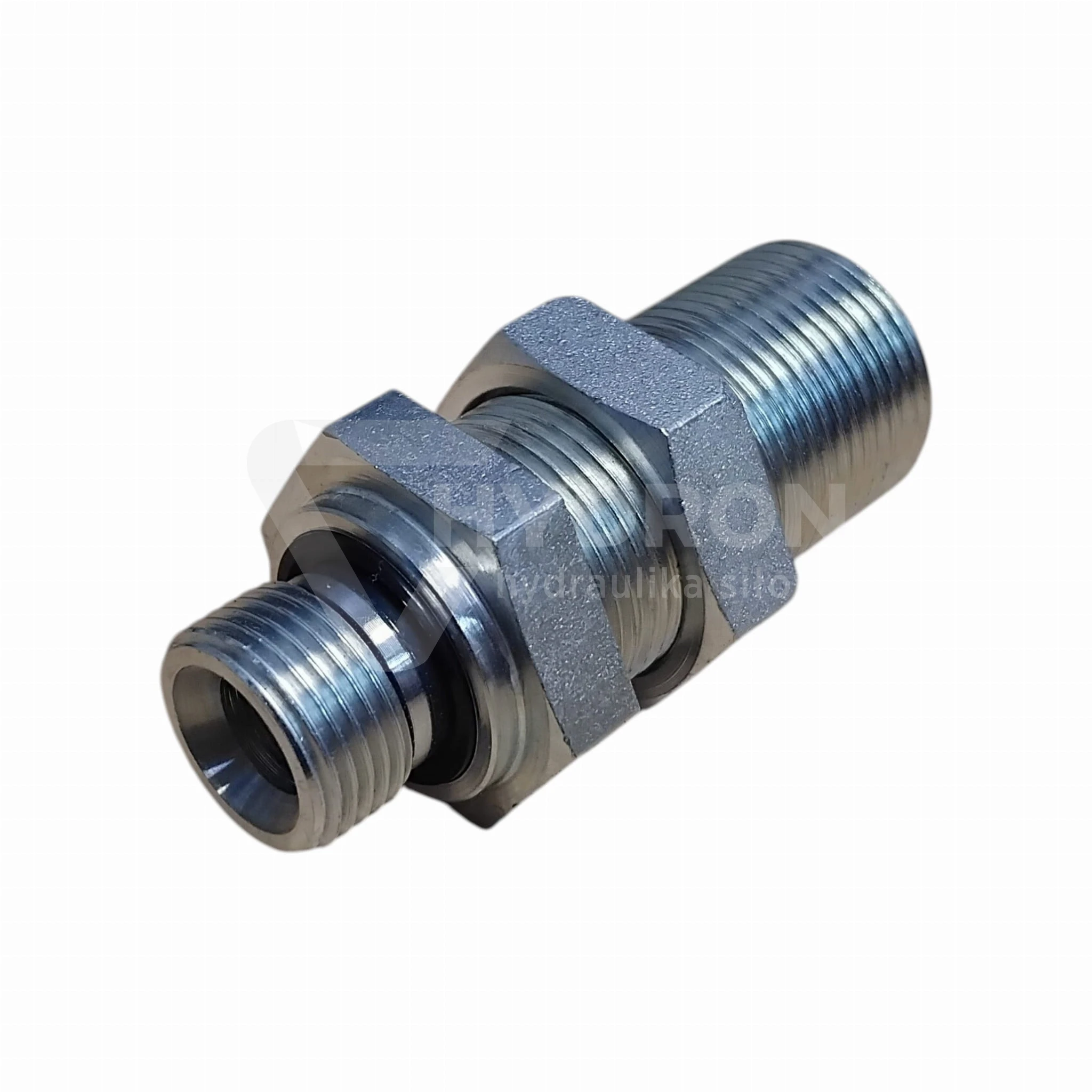

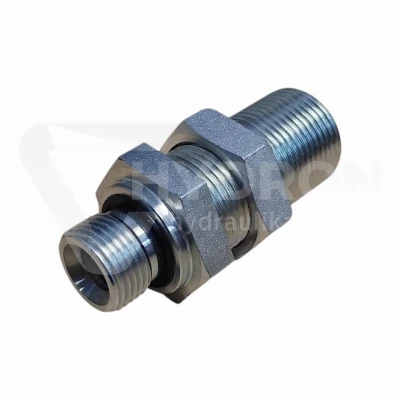

Złączka grodziowa 1" BSP / M36x2 25S

calowo-metryczna, seria ciężka (S)

Złączka grodziowa 1" BSP / M36x2 25S to stalowy element przejściowy w serii ciężkiej (S – heavy series), łączący instalacje hydrauliczne z gwintem calowym 1" BSP (zewnętrzny, rurowy walcowy) z osprzętem i przewodami w standardzie metrycznym M36x2 dla rur o średnicy zewnętrznej 25 mm. Typ grodziowy umożliwia trwałe mocowanie złączki przez ściankę zbiornika, obudowy lub panelu hydraulicznego — komplet zawiera przeciwnakrętkę blokującą i uszczelniającą element w otworze montażowym. Oznaczenie katalogowe wg Vitillo: APPME25SMG16EL.1.

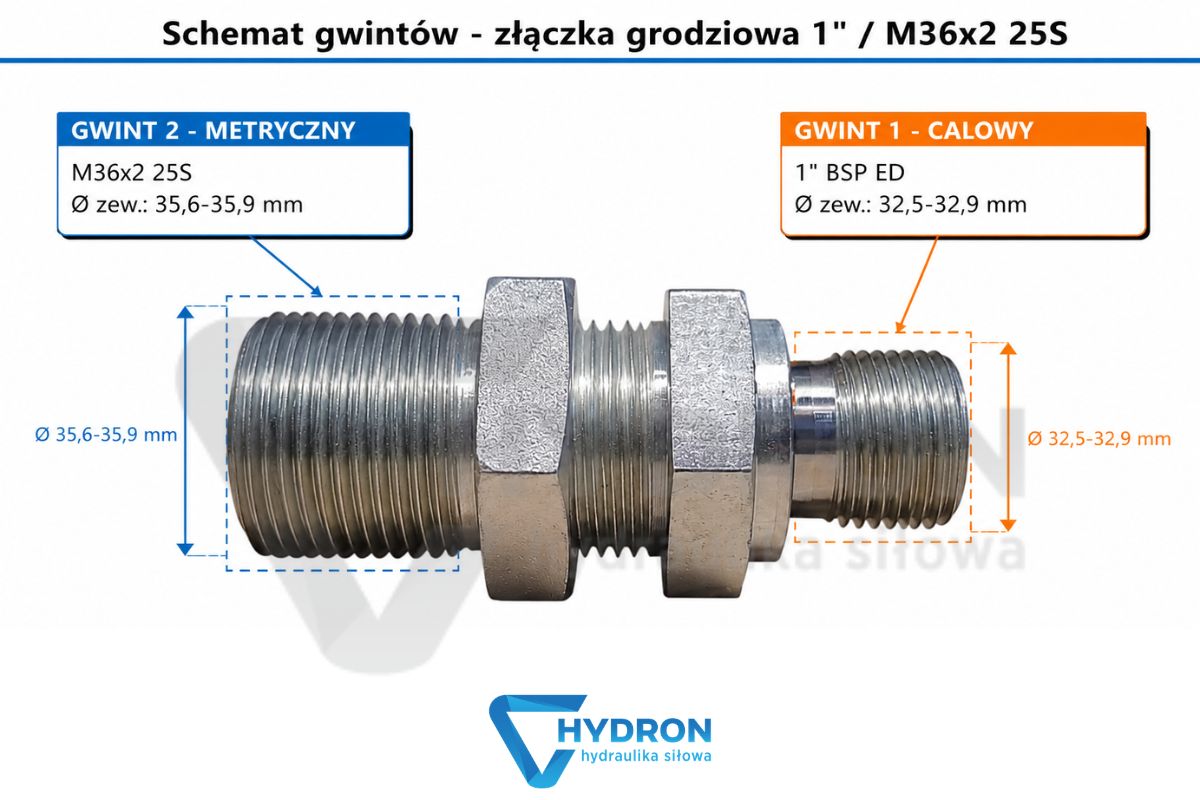

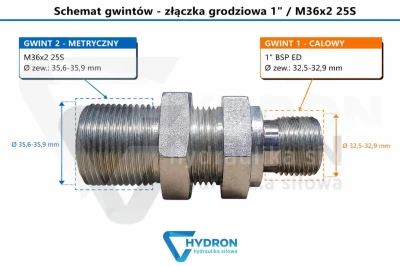

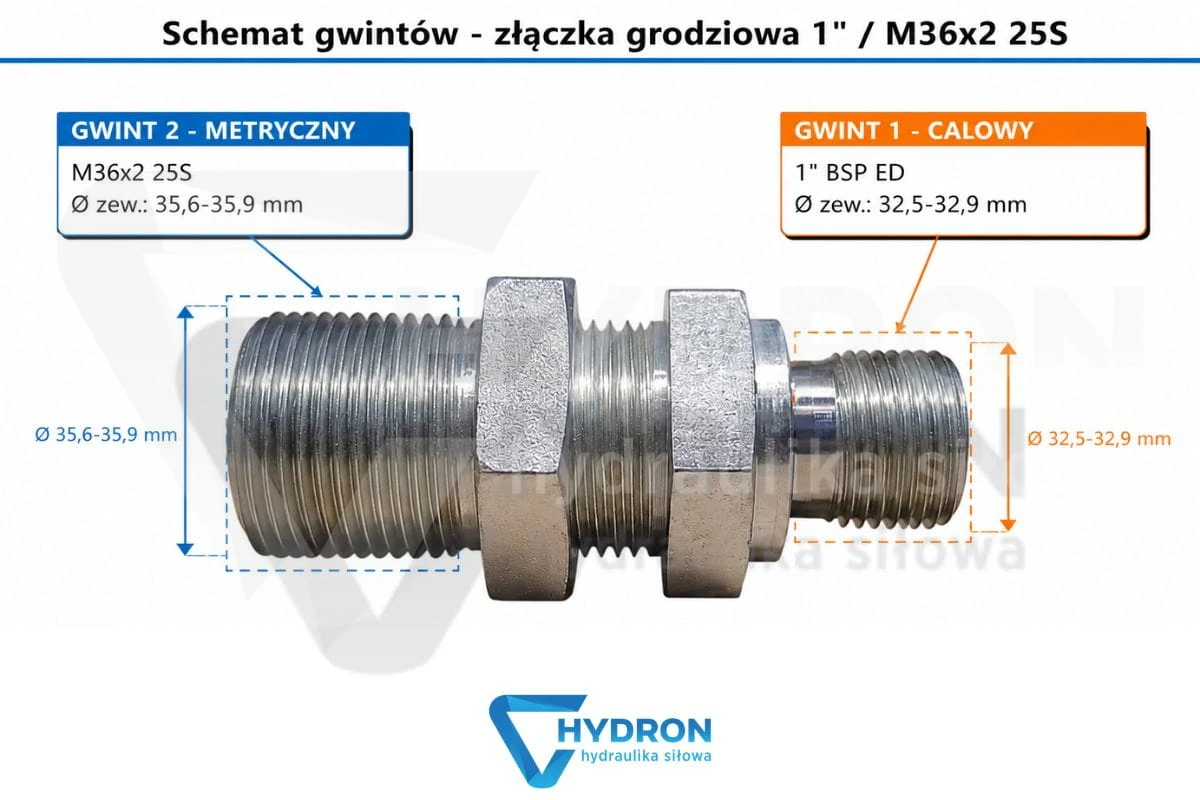

Złączka grodziowa 1- M36X2 25S schemat gwintów

Zastosowanie złączki grodziowej 1" M36x2 25S

Złączka 25S przeznaczona jest do układów hydraulicznych pracujących przy wyższych ciśnieniach roboczych, charakterystycznych dla serii ciężkiej wg DIN 2353. Sprawdza się w maszynach budowlanych, górniczych i przemysłowych, agregatach hydraulicznych wysokociśnieniowych, prasach oraz wszędzie tam, gdzie instalacja z gwintem calowym BSP (np. blok zaworowy, pompa, siłownik z gwintem BSP) musi zostać połączona z przewodem metrycznym w wykonaniu ciężkim przechodzącym przez ściankę obudowy.

Seria S a seria L, różnica przy doborze złączki M36x2

Przy gwincie M36x2 dostępne są dwa warianty złączki grodziowej 1" BSP, które różnią się serią przewodu hydraulicznego po stronie metrycznej:

25S (ten produkt) – seria ciężka (S – heavy/S-series), przewód o zewnętrznej średnicy 25 mm, grubsza ściana rury, wyższe dopuszczalne ciśnienie robocze.
28L – seria lekka (L – light/L-series), przewód o zewnętrznej średnicy 28 mm, cieńsza ściana rury, niższe ciśnienie dopuszczalne.

Uwaga: przy tym samym gwincie metrycznym M36x2 serie L i S mają różne średnice zewnętrzne rury (28 mm vs 25 mm) — są to elementy niewymienialne. Przed zamówieniem należy jednoznacznie zidentyfikować serię przewodu w instalacji. Pomyłka skutkuje niezgodnością geometryczną zakucia.

Parametry techniczne

Gwint calowy (strona BSP): 1" BSP (zewnętrzny, gwint rurowy walcowy G1")
Gwint metryczny: M36x2
Seria przewodu: 25S (Ø 25 mm zewnętrzne, seria ciężka / S-series, DIN 2353)
Typ złączki: grodziowa – mocowanie przez ściankę z przeciwnakrętką
Materiał: stal węglowa z powłoką antykorozyjną
Oznaczenie wg Vitillo: APPME25SMG16EL.1
Symbol HYDRON: ZN-141-1 (seria złączek grodziowych calowo-metrycznych)

Inne rozmiary złączek grodziowych calowo-metrycznych BSP/M

W tej samej rodzinie złączek grodziowych calowo-metrycznych dostępne są również inne rozmiary i serie — zarówno lekkie (L), jak i ciężkie (S):

Złączka grodziowa 1" M36X2 28L – ten sam gwint, seria lekka
Złączka grodziowa 1 1/4" M36X2 25S – większy rozmiar calowy, seria S
Złączka grodziowa 3/4"ED / M30x2,0 20S – mniejszy rozmiar, seria ciężka
Złączka grodziowa 1/2"ED / M20x1,5 12S – seria S, rozmiar 1/2"
Złączka grodziowa 1"ED / M30x2,0 22L – alternativa w serii L dla rozmiaru 1"

Szukasz złączki metrycznej bez strony calowej? Sprawdź złączkę grodziową M36X2 28L oraz inne rozmiary serii metrycznej, np. M30X2 20S czy M42X2 30S.
