Przyłączka kolankowa 90° BSP 3/4/M30x2 22L

Przejdź do sekcji Opinie

72,74 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 3/4" BSP
Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO LME22LMOG12.1
Oznaczenie wg CAST 106110.1
Oznaczenie wg PARKER ERMETO WEE22LROMD
Oznaczenie alternatywne 1CG9-30-12OG

Opis

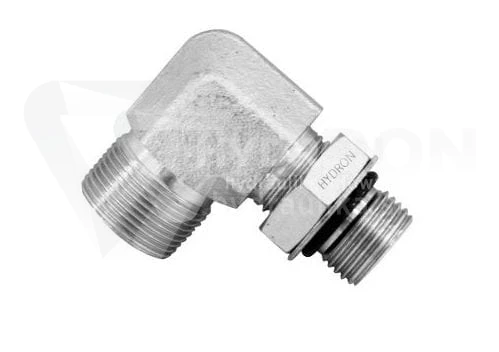

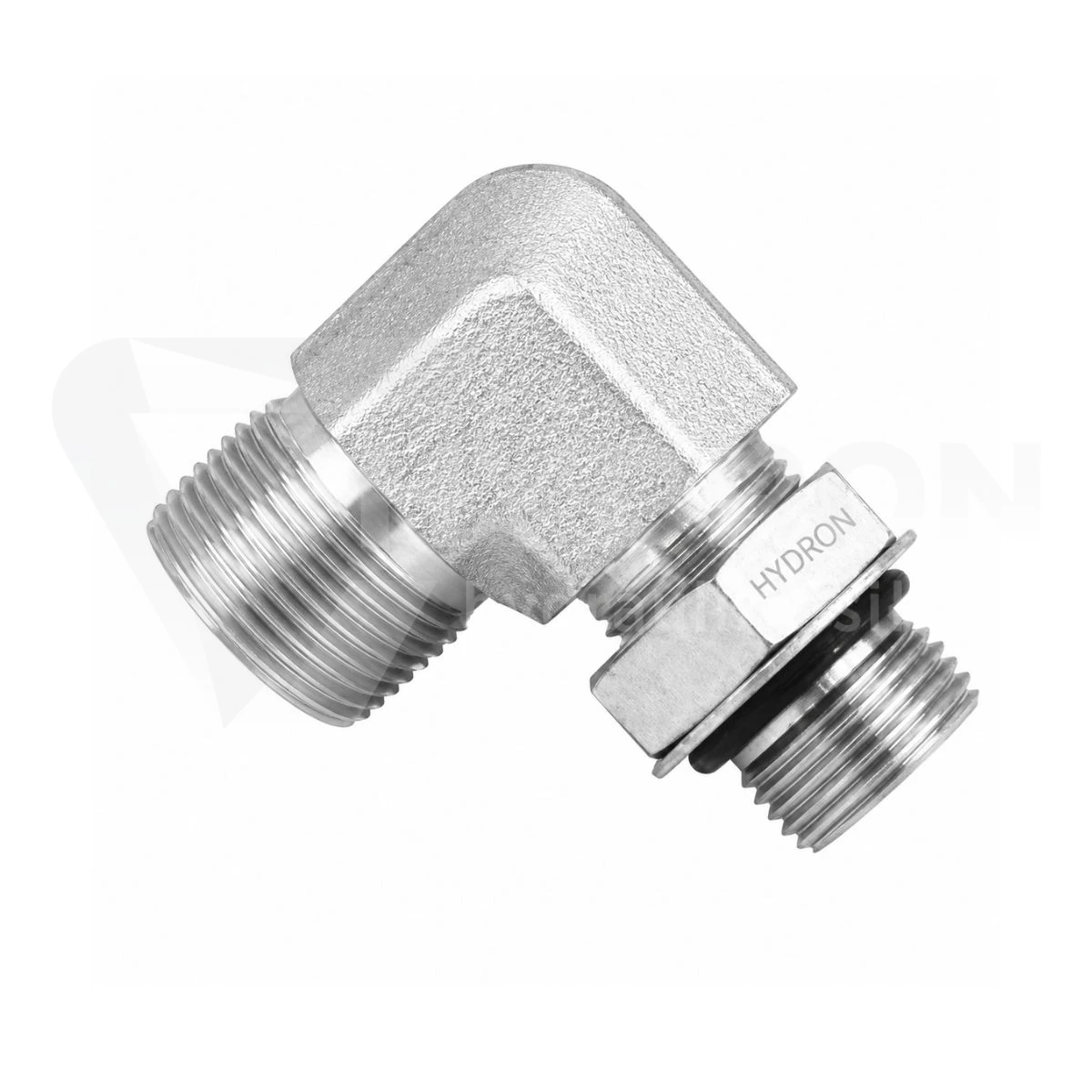

Przyłączka kolankowa 90° BSP 3/4" / M30x2 22L z uszczelką

Przyłączka kolankowa 90° BSP 3/4" / M30x2 22L służy do kątowego podłączenia przewodu lub elementu instalacji hydraulicznej do korpusu pompy, rozdzielacza, siłownika, bloku hydraulicznego lub innego podzespołu. Konstrukcja 90° pozwala zmienić kierunek prowadzenia przewodu i ułatwia montaż w miejscach o ograniczonej przestrzeni.

Parametry techniczne

typ: przyłączka kolankowa 90°,
gwint 1: BSP 3/4",
gwint 2: M30x2,
rozmiar: 22L,
seria: lekka L,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
uszczelnienie od strony przyłączeniowej: O-ring,
konstrukcja: z przeciwnakrętką,
przeznaczenie: hydraulika siłowa.

BSP 3/4" na M30x2 22L

Przyłączka łączy dwa różne standardy przyłączeniowe. Strona BSP 3/4" jest przeznaczona do wkręcenia w korpus urządzenia, natomiast strona metryczna M30x2 odpowiada rozmiarowi 22L stosowanemu w połączeniach rurowych hydrauliki siłowej.

Oznaczenie 22L oznacza serię lekką L i odnosi się do systemu połączeń metrycznych stosowanych m.in. zgodnie z rozwiązaniami DIN 2353 / ISO 8434-1.

Kolanko 90° kiedy warto je zastosować?

Wersja kątowa sprawdza się tam, gdzie prowadzenie przewodu w linii prostej jest utrudnione lub wymagałoby niekorzystnego zagięcia węża. Kolanko pozwala skierować przewód pod kątem 90° bez konieczności wykonywania ostrego łuku bezpośrednio na przewodzie.

Może to ułatwić montaż przy pompach, rozdzielaczach, siłownikach i blokach hydraulicznych oraz pomóc zachować prawidłowy promień gięcia przewodu.

Przeciwnakrętka i uszczelnienie O-ring

Strona przyłączeniowa została wyposażona w przeciwnakrętkę i uszczelnienie O-ring. Takie rozwiązanie umożliwia ustawienie kolanka w wymaganym kierunku, a następnie jego zablokowanie po prawidłowym ustawieniu.

Dzięki temu przewód można skierować zgodnie z przebiegiem instalacji bez konieczności pozostawiania kolanka w przypadkowym położeniu wynikającym wyłącznie z dokręcenia gwintu.

Ciśnienie pracy do 315 bar

Maksymalne ciśnienie robocze tej przyłączki wynosi 315 bar. Przy projektowaniu instalacji należy zawsze przyjmować parametry całego układu i pamiętać, że dopuszczalne ciśnienie kompletnego połączenia jest ograniczone przez element o najniższej wartości roboczej.

Zastosowanie przyłączki BSP / metrycznej

pompy hydrauliczne,
rozdzielacze hydrauliczne,
siłowniki,
bloki i kolektory hydrauliczne,
maszyny rolnicze,
maszyny budowlane,
instalacje przemysłowe,
modernizacja i serwis układów hydraulicznych.

Jak dobrać przyłączkę?

Przed zakupem należy sprawdzić oba standardy gwintów, ich rozmiary oraz typ uszczelnienia. Samo podobieństwo średnicy nie oznacza zgodności – BSP, gwinty metryczne i inne systemy hydrauliczne mają różną geometrię i nie powinny być dobierane wyłącznie na podstawie pomiaru suwmiarką.

W przypadku wątpliwości warto skorzystać z poradnika doboru złączek hydraulicznych, gdzie opisane są podstawowe zasady identyfikacji gwintów i uszczelnień.
