Przyłączka kolankowa 90° 3/8 NPT M18X1,5 12 stal n

Przejdź do sekcji Opinie

59,43 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 3/8'' NPT
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

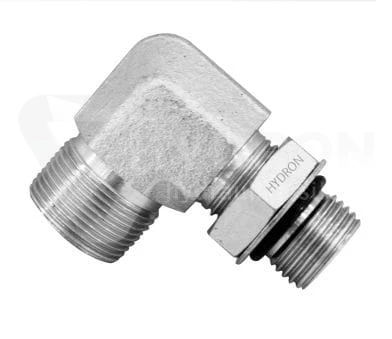

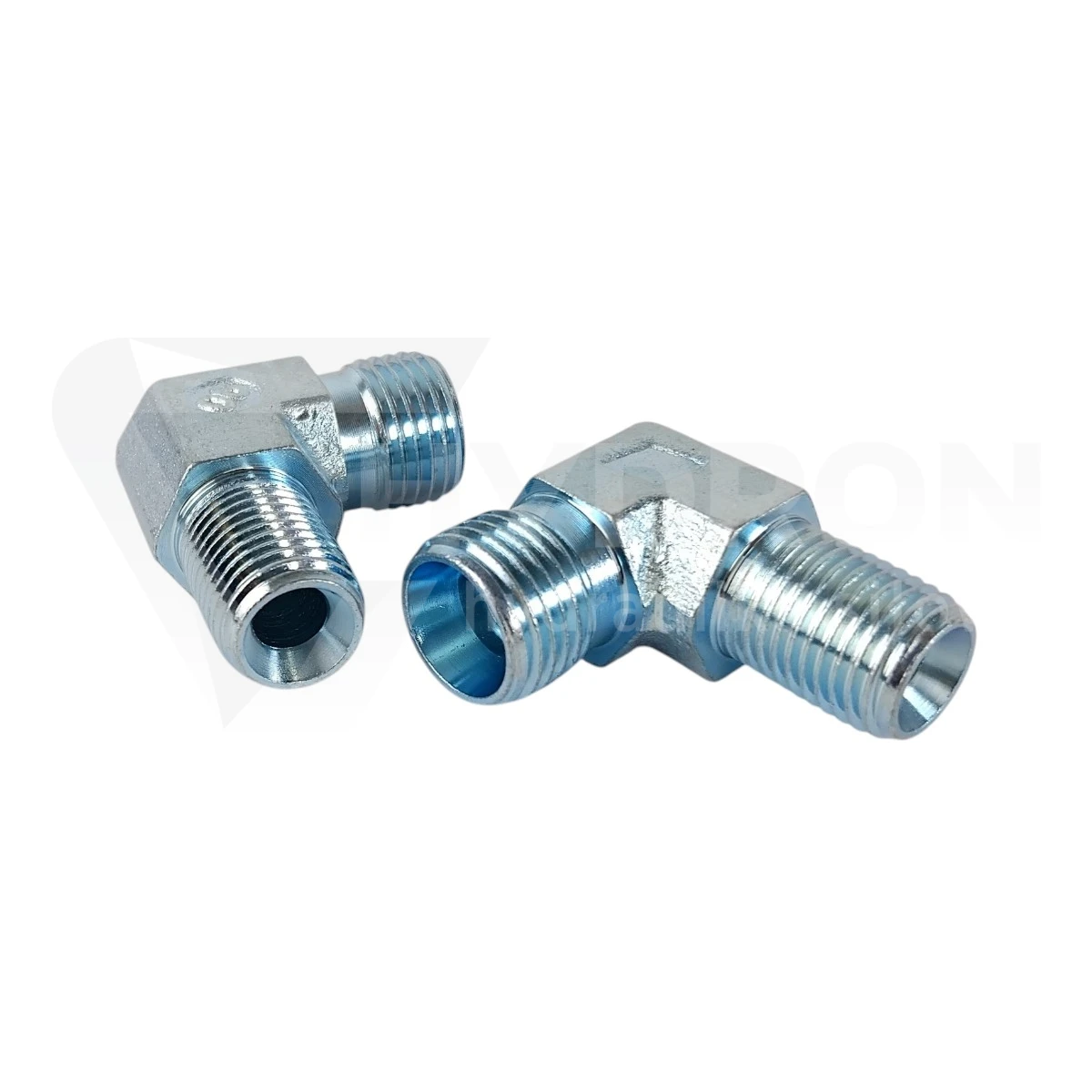

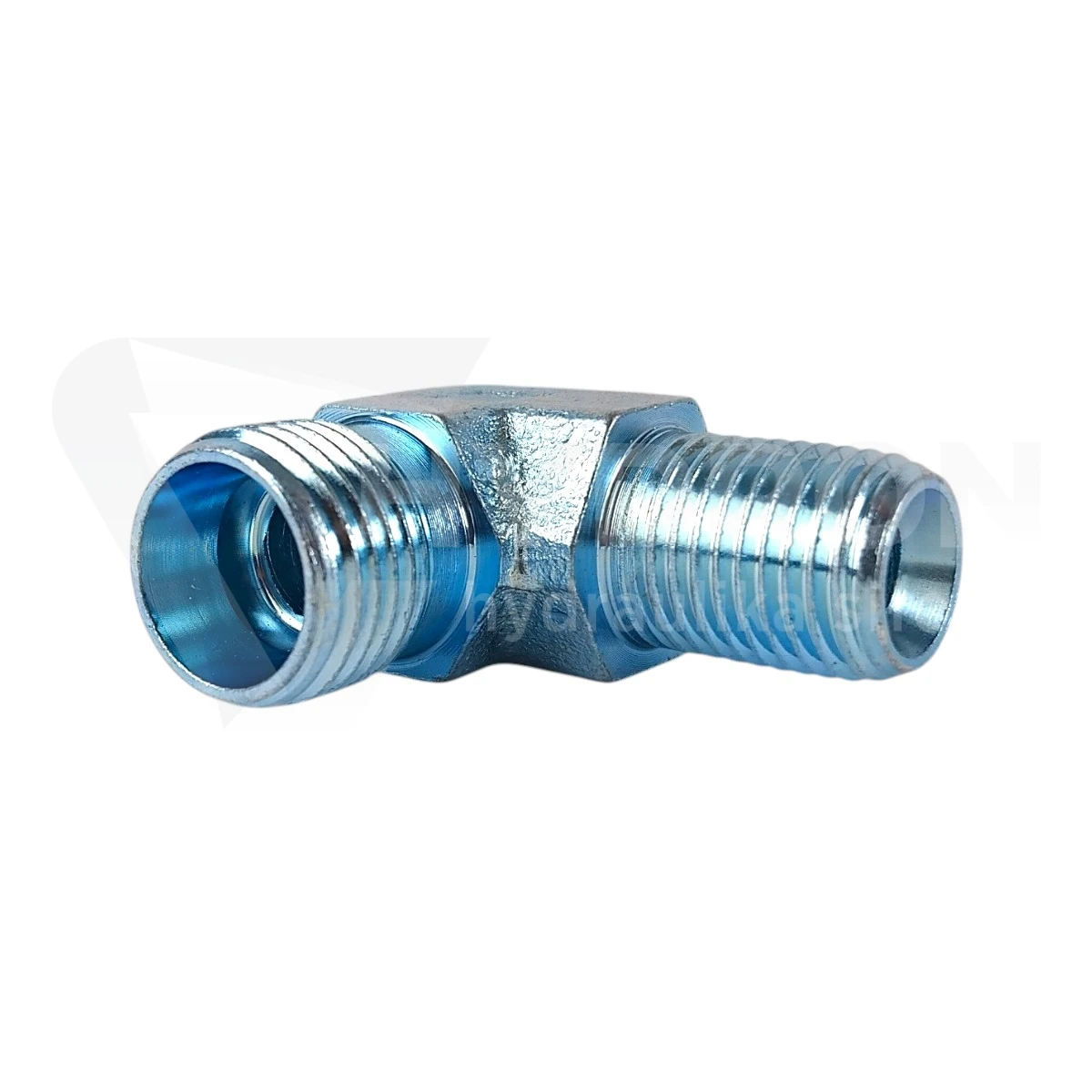

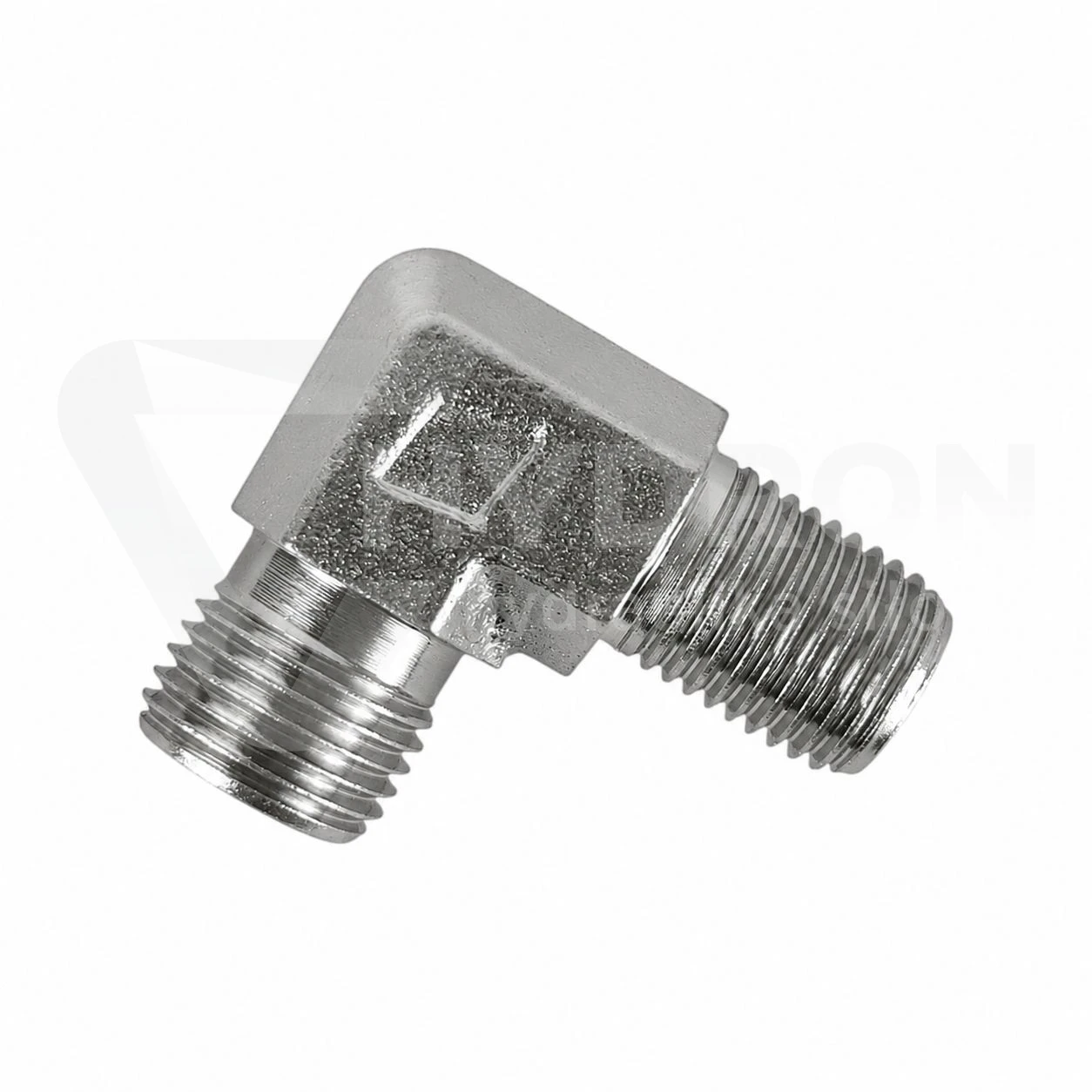

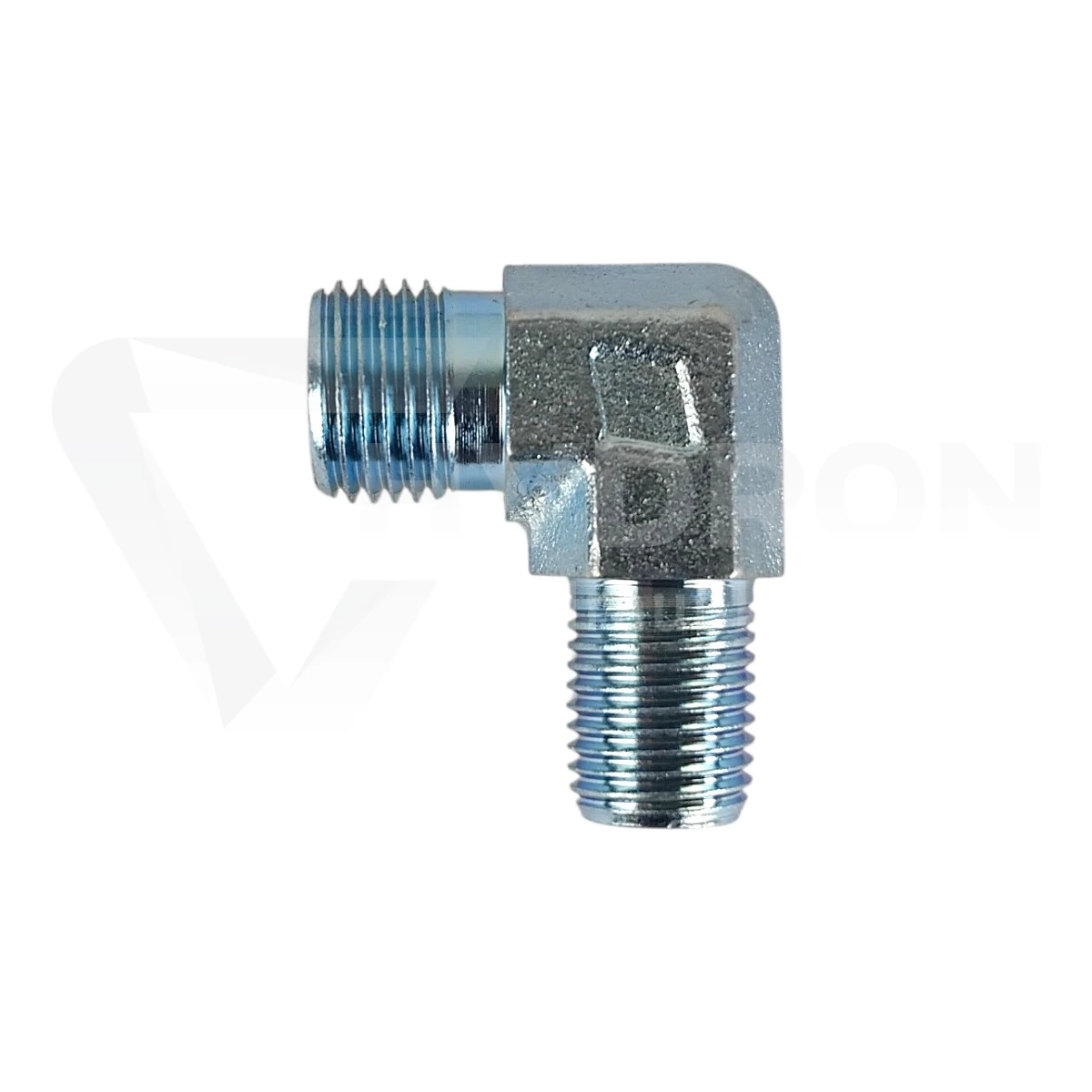

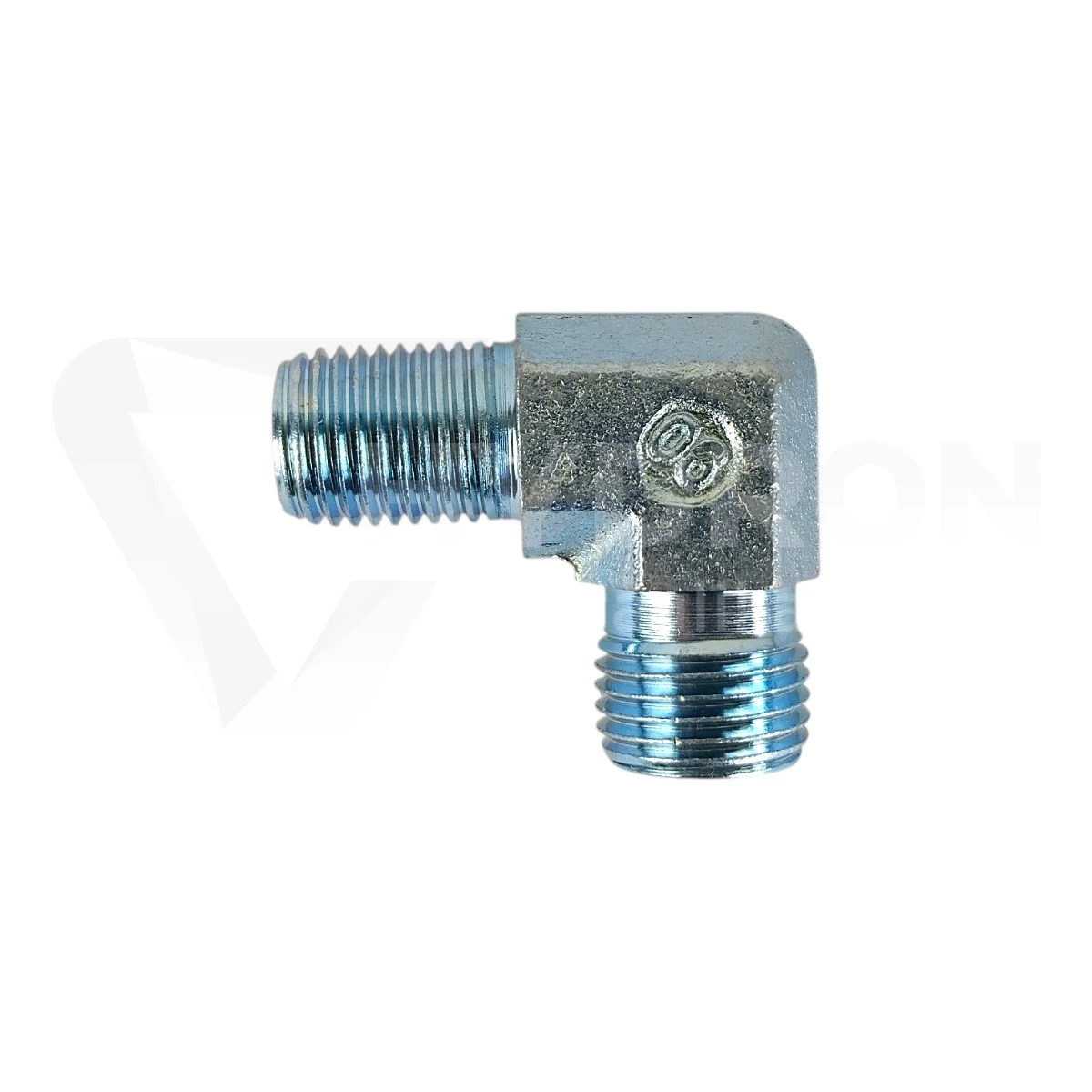

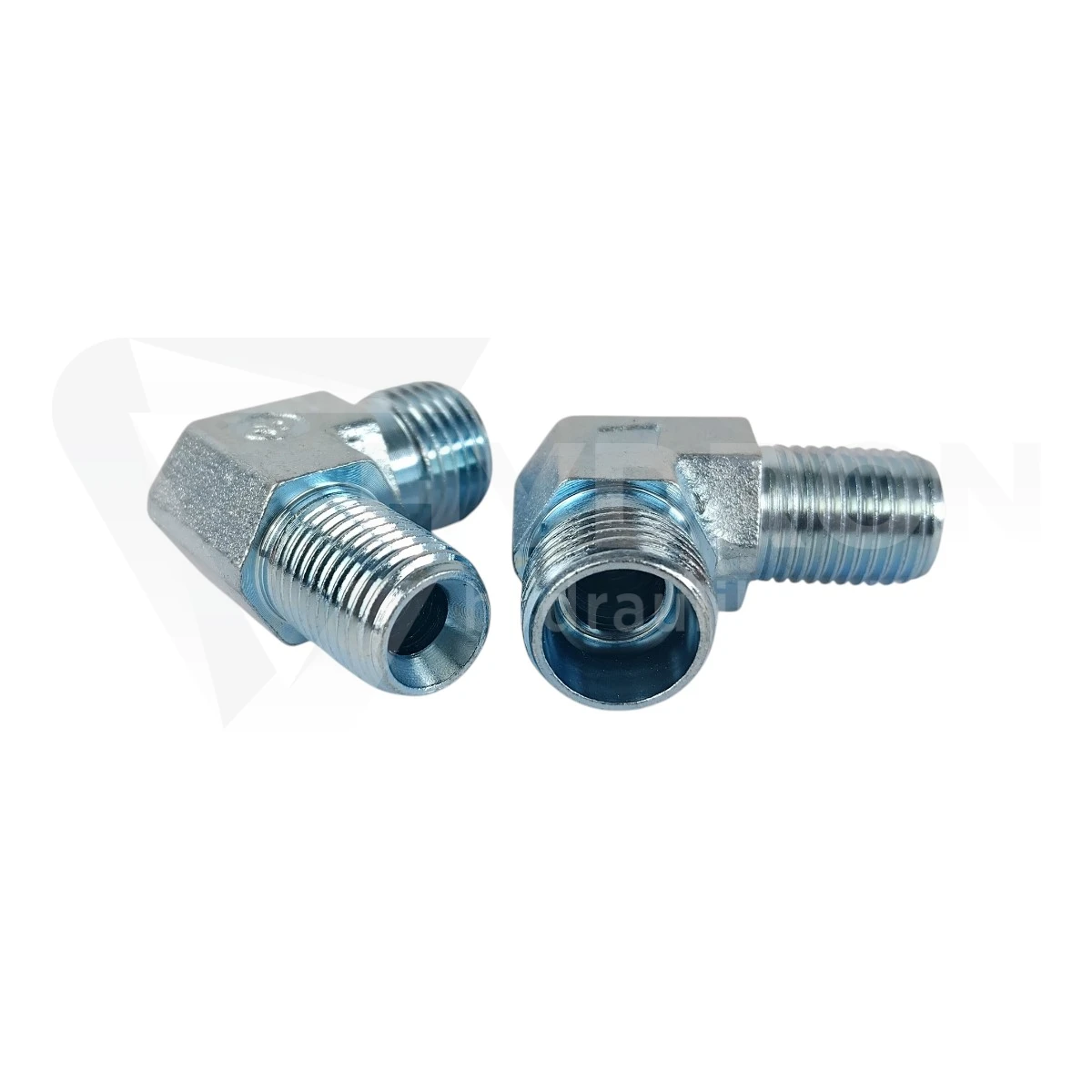

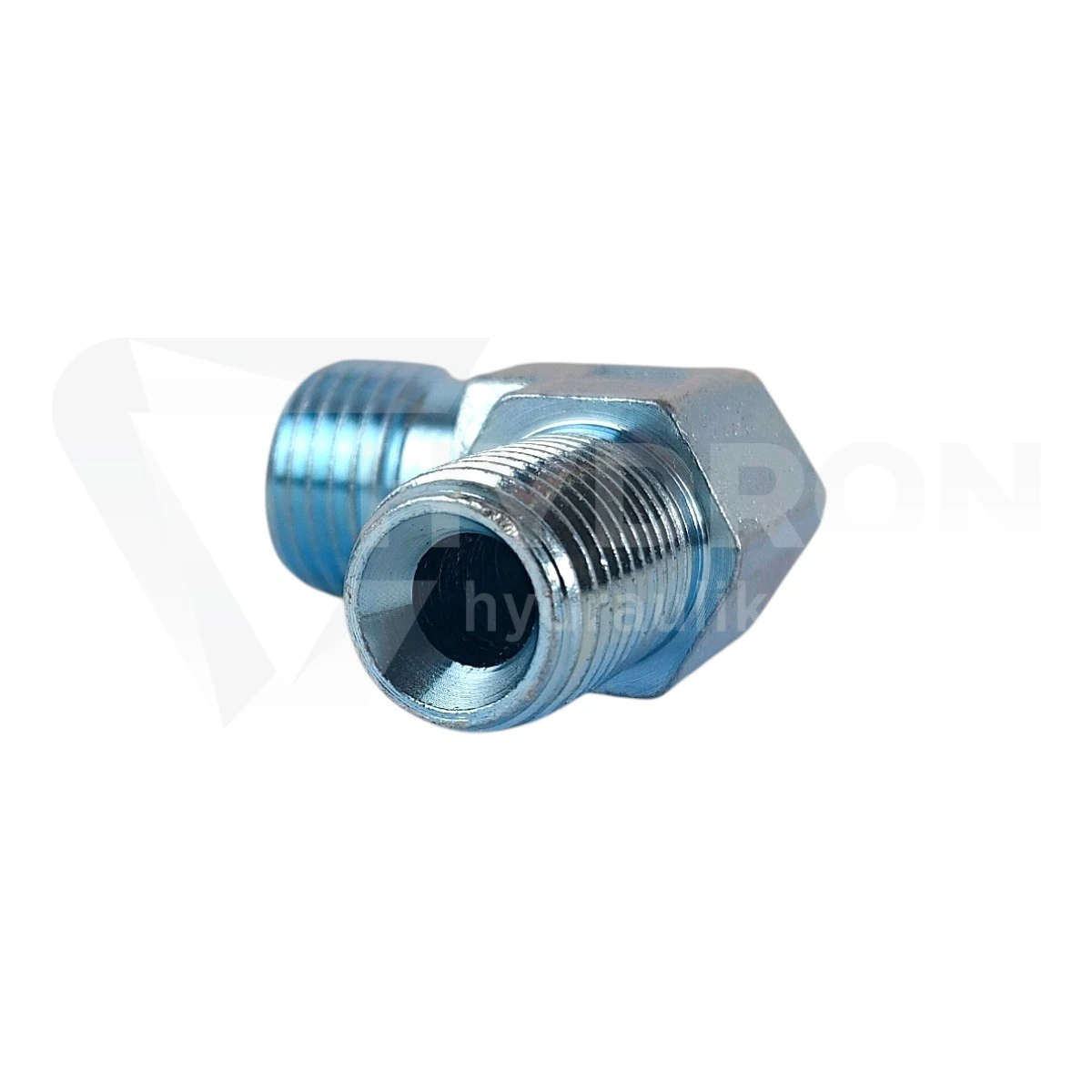

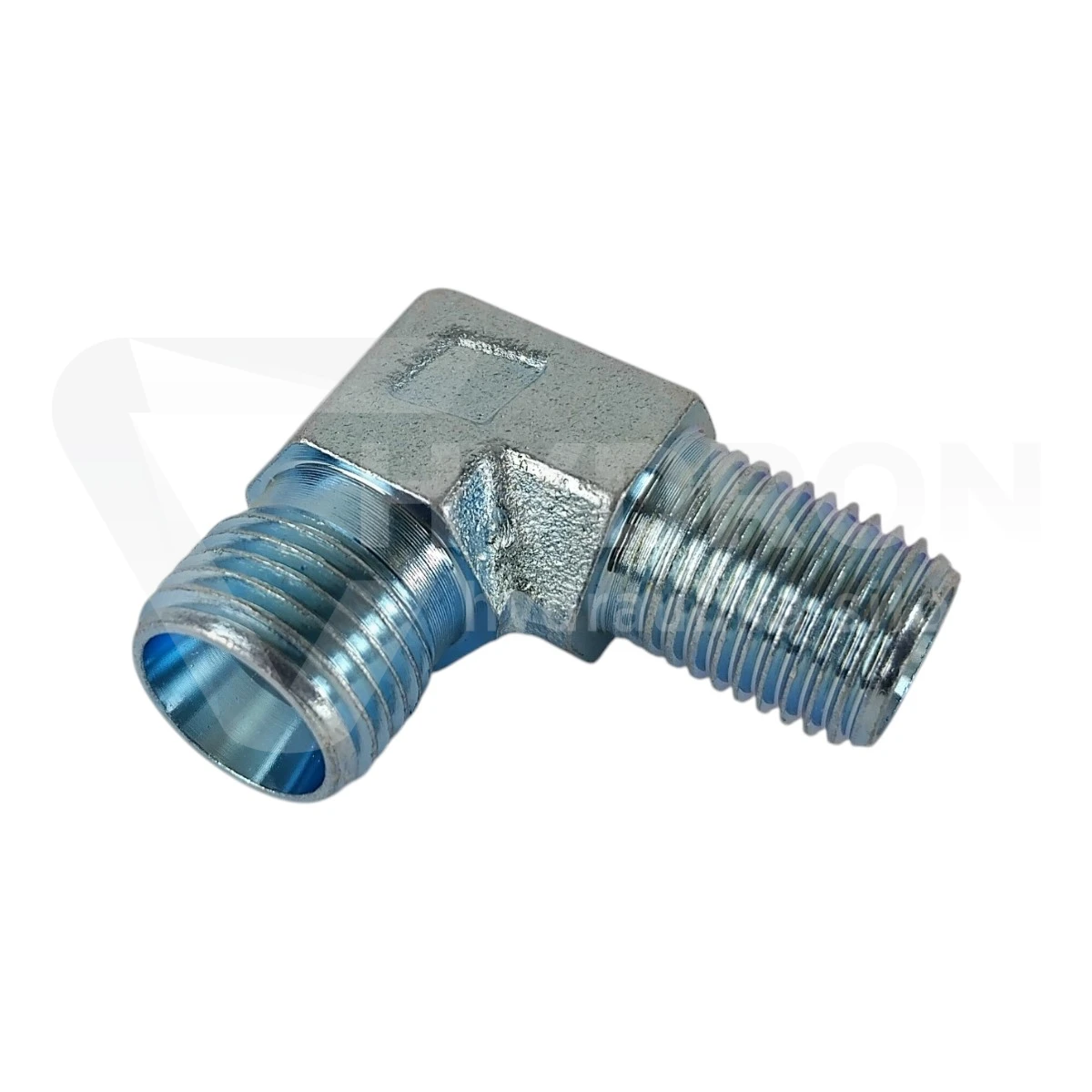

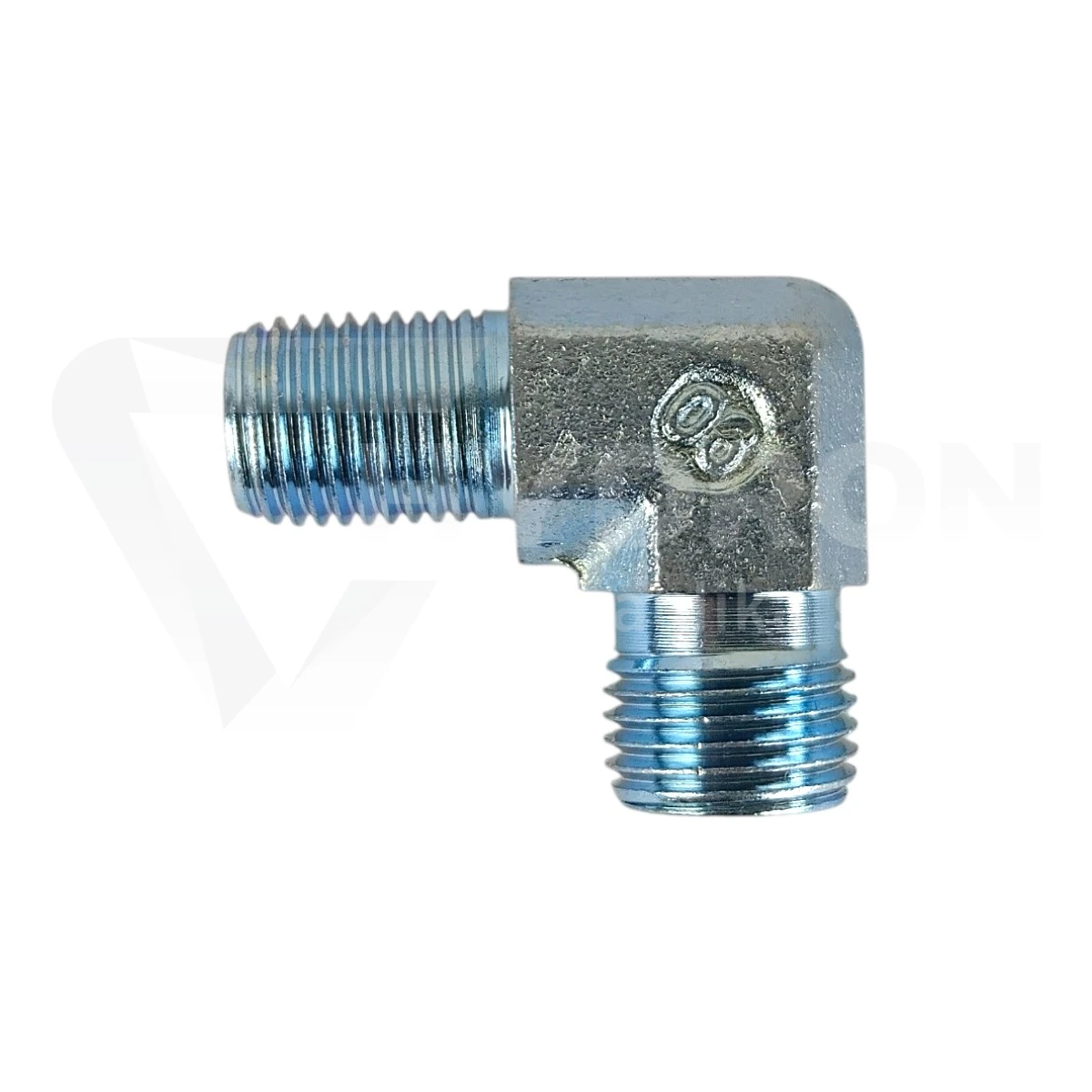

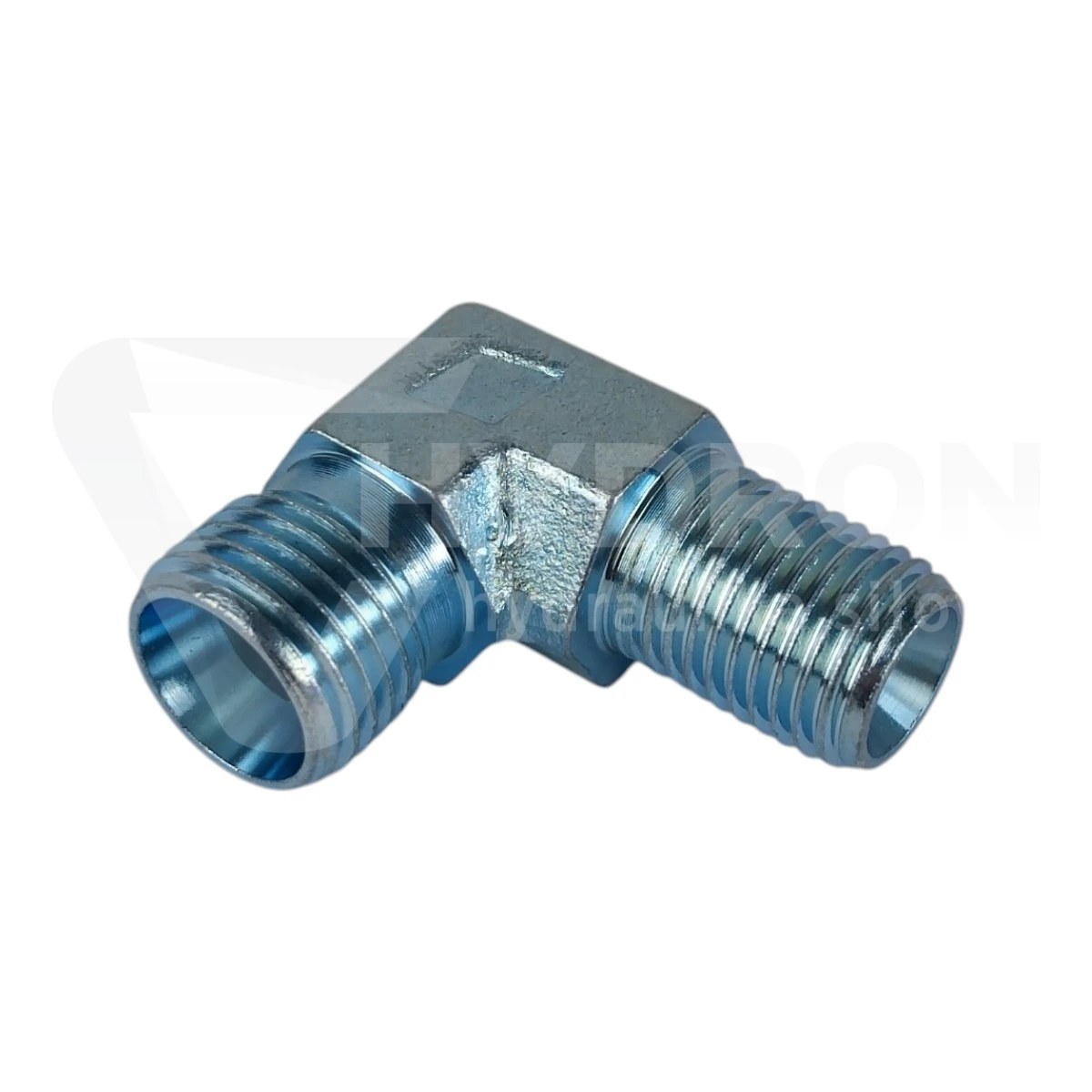

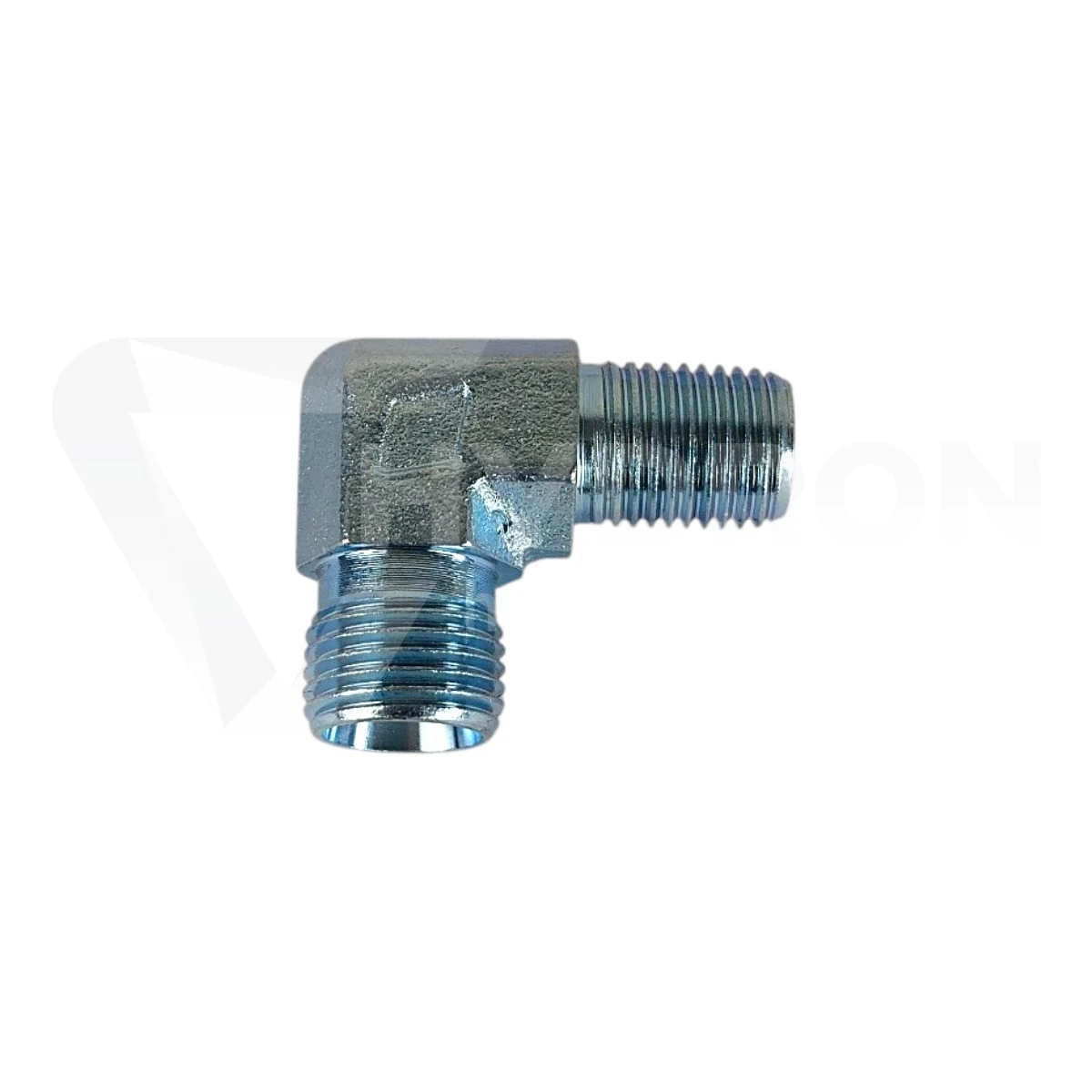

Przyłączka kolankowa 90° 3/8" NPT / M18x1,5 12L stal nierdzewna

Przyłączka kolankowa 90° 3/8" NPT / M18x1,5 12L ze stali nierdzewnej łączy gwint stożkowy NPT z metrycznym systemem rurowym 12L i jednocześnie zmienia kierunek prowadzenia instalacji o 90°. Po jednej stronie znajduje się gwint zewnętrzny 3/8" NPT, a po drugiej M18x1,5 12L przeznaczony dla rury o średnicy zewnętrznej 12 mm.

Wykonanie nierdzewne sprawia, że produkt jest szczególnie interesujący w instalacjach narażonych na wilgoć, częste mycie lub środowisko, w którym standardowa stal ocynkowana może być niewystarczająca.

Parametry techniczne

typ produktu: przyłączka kolankowa,
kąt: 90°,
gwint 1: 3/8" NPT zewnętrzny,
typ gwintu 1: stożkowy NPT,
gwint 2: M18x1,5 zewnętrzny,
rozmiar strony metrycznej: 12L,
średnica zewnętrzna rury: 12 mm,
seria: lekka L,
skok gwintu M18: 1,5 mm,
praktyczny pomiar M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
kąt stożka po stronie 12L: 24°,
materiał: stal nierdzewna,
konstrukcja: dwa gwinty zewnętrzne,
funkcja: przejście 3/8" NPT na M18x1,5 12L pod kątem 90°.

Dlaczego właśnie kolano 90°?

W wielu maszynach problemem nie jest samo połączenie dwóch standardów gwintu, ale brak miejsca na poprowadzenie rury w osi przyłącza. Kolanko 90° rozwiązuje oba problemy jednocześnie.

Pozwala:

zmienić kierunek instalacji bez dodatkowego kolana,
ograniczyć długość zabudowy,
zmniejszyć liczbę adapterów,
łatwiej prowadzić rurę w ciasnej przestrzeni,
uprościć późniejszy serwis.

3/8" NPT po stronie przyłączeniowej

Strona 3/8" NPT wykorzystuje gwint stożkowy. NPT jest osobnym standardem i nie powinien być utożsamiany z gwintem BSP tylko dlatego, że oba są oznaczane w calach.

Przy doborze warto więc potwierdzić, że gniazdo urządzenia jest rzeczywiście wykonane jako 3/8" NPT.

NPT i BSP to nie to samo

To jedna z najczęstszych pomyłek przy złączkach calowych. Gwinty 3/8" NPT i 3/8" BSP mogą wyglądać podobnie, ale różnią się geometrią oraz standardem wykonania.

Nie należy ich traktować jako zamienników. Próba skręcenia niewłaściwych standardów może prowadzić do uszkodzenia gwintu lub problemów ze szczelnością.

M18x1,5 12L po stronie rurowej

Druga strona przyłączki posiada gwint M18x1,5 w konfiguracji 12L. Oznacza to połączenie dla rury o średnicy zewnętrznej 12 mm w lekkiej serii L.

Przy pomiarze suwmiarką zewnętrzna średnica gwintu M18x1,5 wynosi zwykle około 17,6-17,9 mm.

12L a 10S - identyczny gwint, inny system

Gwint M18x1,5 może występować zarówno w lekkiej, jak i ciężkiej serii.

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Sam gwint nie wystarcza więc do poprawnego doboru. W tym produkcie właściwa konfiguracja to 12L.

Stożek 24° po stronie metrycznej

Strona M18x1,5 12L współpracuje z systemem rurowym wykorzystującym stożek 24°. Do wykonania kompletnego połączenia należy zastosować elementy przeznaczone dla rury 12 mm.

pierścień zacinający 12L,
nakrętka złączna M18x1,5 12L,
rura o średnicy zewnętrznej 12 mm.

Dwie strony, dwa różne sposoby wykonania szczelności

Ta przyłączka łączy dwa odmienne systemy. Po stronie NPT mamy gwint stożkowy, natomiast po stronie metrycznej szczelność realizowana jest w systemie rurowym ze stożkiem 24°.

Nie należy więc stosować jednej metody montażu dla obu końców złączki.
