Złączka / Przyłączka M22x1,5/M27X1,5 15L/18L

Przejdź do sekcji Opinie

12,05 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

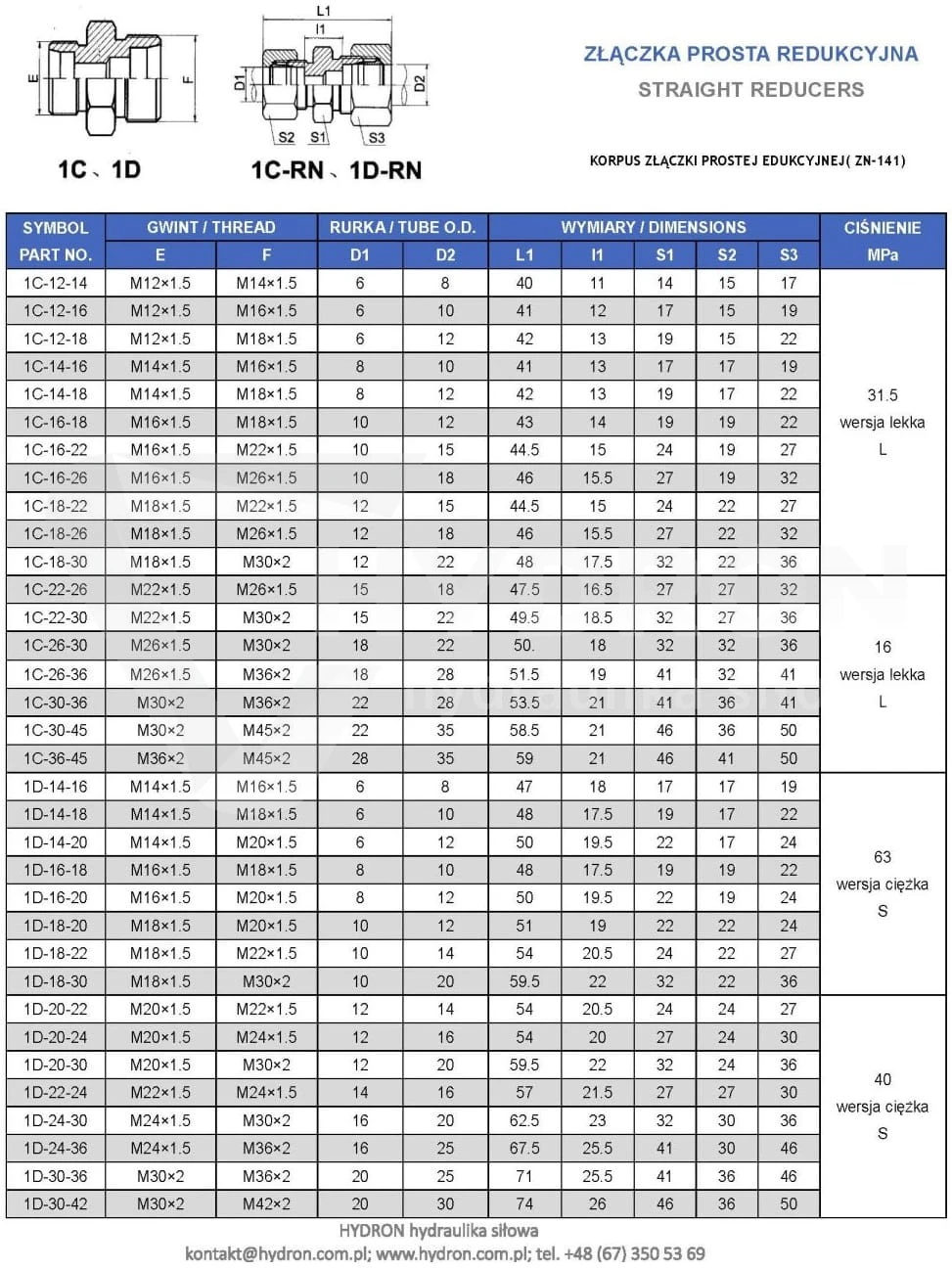

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M27X1,5
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./25,2-25,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg PARKER ERMETO GR18/15L

Opis

Złączka / Przyłączka M22x1,5 / M27x1,5 15L / 18L

Złączka / Przyłączka M22x1,5 / M27x1,5 15L / 18L to prosty element redukcyjny przeznaczony do łączenia dwóch rozmiarów lekkiej serii L. Po stronie M22x1,5 współpracuje z rurą o średnicy zewnętrznej 15 mm, natomiast po stronie M27x1,5 z rurą 18 mm.

Jednoczęściowy korpus pozwala wykonać przejście 15L → 18L bez budowania połączenia z kilku kolejnych adapterów. Takie rozwiązanie upraszcza montaż i ogranicza liczbę miejsc, które trzeba później kontrolować podczas serwisu instalacji.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M27x1,5 zewnętrzny,
rozmiar po stronie M22x1,5: 15L,
rozmiar po stronie M27x1,5: 18L,
średnica zewnętrzna rury po stronie 15L: 15 mm,
średnica zewnętrzna rury po stronie 18L: 18 mm,
seria: lekka L,
skok gwintu M22: 1,5 mm,
skok gwintu M27: 1,5 mm,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M27x1,5: około 26,6-26,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
konstrukcja: proste przejście redukcyjne,
przeznaczenie: połączenie systemu 15L z 18L.

15L / 18L, co oznaczają te rozmiary?

W oznaczeniach lekkiej serii L liczba odpowiada średnicy zewnętrznej rury.

15L - rura 15 mm,
18L - rura 18 mm.

Obie strony należą do tej samej serii, dlatego złączka zmienia średnicę rury oraz rozmiar gwintu, ale nie typ systemu połączenia.

M22x1,5 po stronie 15L

Mniejsza strona posiada gwint zewnętrzny M22x1,5. W tym produkcie odpowiada on konfiguracji 15L, czyli rurze o średnicy zewnętrznej 15 mm.

Przy pomiarze suwmiarką gwint zewnętrzny powinien mieć około 21,6-21,9 mm. Skok gwintu wynosi 1,5 mm.

M27x1,5 po stronie 18L

Większa strona korpusu ma gwint zewnętrzny M27x1,5 i współpracuje z rurą 18 mm w lekkiej serii L.

Praktyczny pomiar zewnętrznej średnicy gwintu wynosi około 26,6-26,9 mm. Skok wynosi 1,5 mm.

Uwaga na M27x2

Przy stronie M27 szczególnie ważne jest sprawdzenie skoku gwintu. W hydraulice występują zarówno warianty M27x1,5, jak i M27x2.

Ten produkt wykorzystuje dokładnie M27x1,5. Oba warianty mają podobną średnicę nominalną, ale nie są ze sobą zamienne.

M22x1,5 15L a M22x1,5 14S

Sam gwint M22x1,5 również może prowadzić do pomyłki, ponieważ występuje w różnych seriach:

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

W tym wariancie właściwa jest konfiguracja 15L.

Jedna redukcja zamiast kilku adapterów

Bezpośrednie przejście 15L / 18L pozwala ograniczyć liczbę dodatkowych części w instalacji.

krótsze połączenie,
mniej elementów do zamówienia,
prostszy montaż,
mniejsza liczba potencjalnych punktów nieszczelności,
łatwiejszy późniejszy serwis.

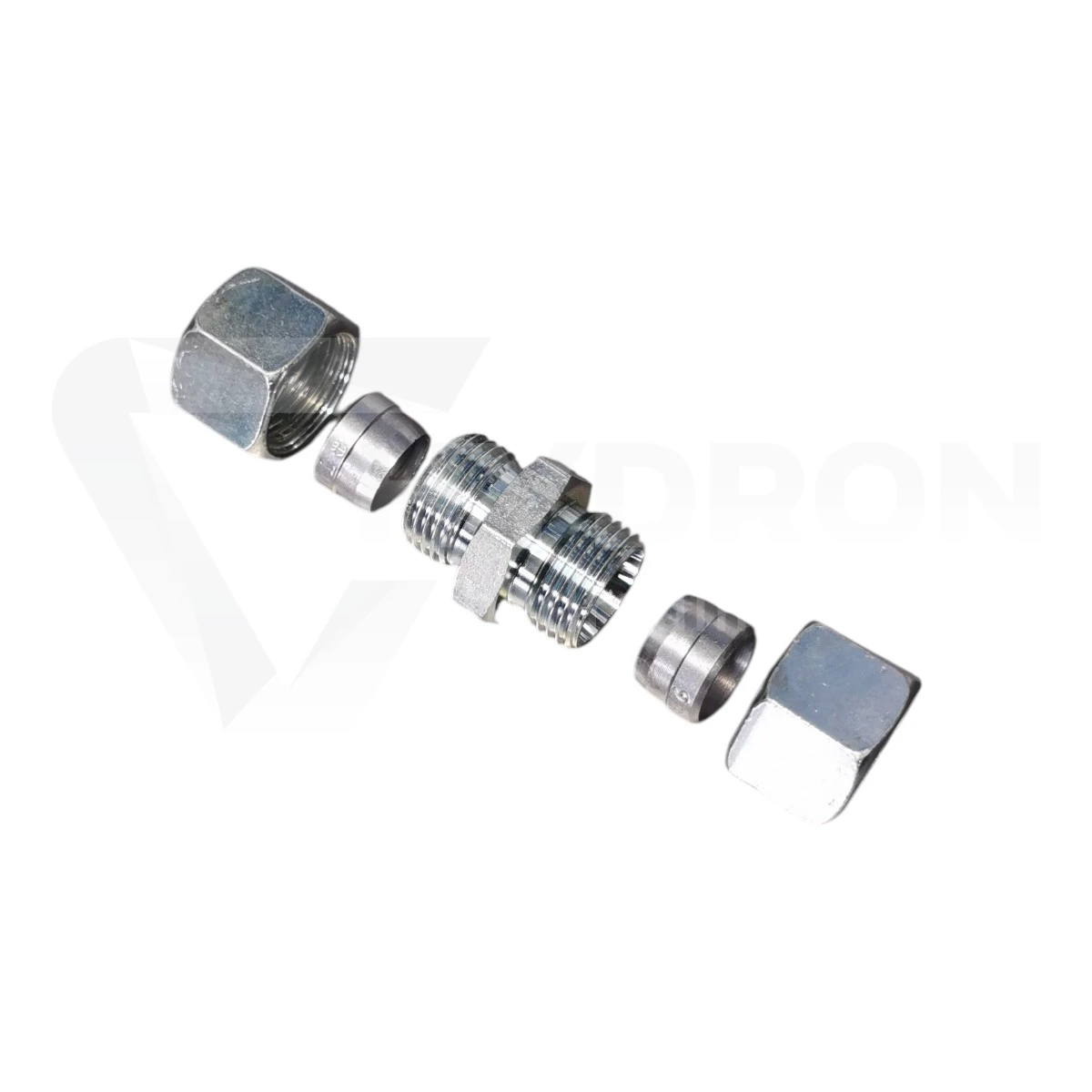

Stożek 24° i system zaciskowy

Złączka współpracuje z metrycznym systemem rurowym wykorzystującym stożek 24°. Do wykonania poprawnego połączenia potrzebne są właściwe pierścienie zacinające i nakrętki dla obu stron.

po stronie 15L: elementy dla rury 15 mm,
po stronie 18L: elementy dla rury 18 mm.

Nie uszczelniaj gwintów taśmą PTFE

Gwinty M22x1,5 i M27x1,5 pełnią przede wszystkim funkcję dociskową. Szczelność powstaje dzięki prawidłowej współpracy stożka 24°, pierścienia zacinającego i odpowiednio przygotowanej rury.

Taśma PTFE nie zastępuje właściwych elementów zaciskowych.

Przejście 15 mm na 18 mm a przepływ

Rura 18 mm ma większy przekrój przepływu niż rura 15 mm. Przy przepływie od strony 15L do 18L prędkość medium po stronie większej rury może się zmniejszyć.

Jeśli olej płynie w przeciwnym kierunku, z 18L do 15L, mniejszy przekrój może mieć większe znaczenie dla prędkości i strat ciśnienia. Przy dużych wydajnościach warto uwzględnić to podczas projektowania układu.
