Przyłączka kolankowa 90° M12x1,5/M14x1,5 8L (16-6)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 37,65 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
tymczasowo niedostępny (brak)
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M12x1,5
  • Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
  • Rozmiar gwintu 2 M14X1,5
  • Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME08LMOMR12.1
  • Oznaczenie wg CAST 106205.1
  • Oznaczenie wg MANULI B90174-14-12

Opis

Przyłączka kolankowa 90° M12X1,5/M14X1,5 8L

Przyłączka kolankowa 90° M12x1,5/M14x1,5 8L to wysokociśnieniowa przyłączka hydrauliczna nastawna, wyposażona w przeciwnakrętkę, O-ring oraz podkładkę uszczelniającą. Umożliwia wykonanie połączenia kątowego pomiędzy korpusem urządzenia hydraulicznego a odpowiednio dobranym zakończeniem przewodu metrycznego 8L. Konstrukcja kolankowa pozwala skierować przewód pod kątem 90° względem osi gniazda montażowego.

Od strony korpusu przyłączka posiada gwint zewnętrzny M12x1,5 z uszczelnieniem płaskim, O-ringiem i podkładką. Po stronie przewodu zastosowano gwint zewnętrzny M14x1,5 w wykonaniu 8L. Oba gwinty mają skok 1,5 mm. Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem, a na specjalne zamówienie może zostać wyprodukowana ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki kolankowej M12x1,5/M14x1,5 8L

Parametr Wartość
Typ produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM12x1,5, zewnętrzny
Średnica gwintu M12x1,511,6–11,9 mm, pomiar suwmiarką
Skok gwintu od strony korpusu1,5 mm
Gwint od strony przewoduM14x1,5, zewnętrzny
Średnica gwintu M14x1,513,6–13,9 mm, pomiar suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu8L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na zamówienieStal nierdzewna 1.4571
WykonanieWysokociśnieniowe
Oznaczenie CAST106205.1
Oznaczenie ManuliB90174-14-12
Oznaczenie VitilloLME08LMOMR12.1
Dodatkowe oznaczenie katalogoweXWEE 10 LM 12x1,5 OR CF (14x1,5)

Przyłącze nastawne 90° z przeciwnakrętką i O-ringiem

Konstrukcja nastawna przyłączki umożliwia ustawienie wyjścia kolanka w kierunku wymaganym przez przebieg instalacji hydraulicznej. Przeciwnakrętka służy do ustalenia położenia przyłączki po odpowiednim skierowaniu wyjścia przewodu. Rozwiązanie to jest przeznaczone do wykonywania połączeń kątowych w kompatybilnych gniazdach urządzeń hydraulicznych.

Od strony montażowej zastosowano uszczelnienie płaskie z O-ringiem i podkładką. Elementy uszczelniające współpracują z odpowiednio przygotowaną powierzchnią gniazda. Podczas doboru przyłączki należy sprawdzić zgodność gwintu, rodzaju uszczelnienia oraz konstrukcji przyłącza urządzenia.

Gwint M12x1,5 do korpusu, siłownika lub bloku hydraulicznego

Gwint zewnętrzny M12x1,5 znajduje się po stronie przyłącza montażowego. Jest przeznaczony do wkręcenia w kompatybilne gniazdo korpusu urządzenia hydraulicznego, w tym siłownika, bloku, pompy lub rozdzielacza. Podana średnica zewnętrzna gwintu mierzona suwmiarką wynosi 11,6–11,9 mm, a skok 1,5 mm.

Przy wymianie istniejącej przyłączki należy porównać wymiar gwintu oraz konstrukcję uszczelnienia od strony korpusu. W przypadku tego wykonania zastosowano uszczelnienie płaskie z O-ringiem, podkładką i przeciwnakrętką.

Gwint M14x1,5 do przewodu hydraulicznego 8L

Druga strona przyłączki posiada gwint zewnętrzny M14x1,5 w wykonaniu 8L. Jest przeznaczona do połączenia z odpowiednio dobranym zakończeniem przewodu hydraulicznego z gwintem metrycznym. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 13,6–13,9 mm, natomiast skok 1,5 mm.

Przyłączka łączy dwa gwinty metryczne o różnych średnicach nominalnych: M12x1,5 od strony korpusu i M14x1,5 od strony przewodu. Oba mają skok 1,5 mm, jednak pełnią różne funkcje montażowe. Przy wyborze zakończenia przewodu należy uwzględnić oznaczenie 8L oraz zgodność sposobu uszczelnienia współpracujących elementów.

Dobór gwintów M12x1,5 i M14x1,5 na podstawie pomiaru

Podczas identyfikacji przyłączki można zmierzyć średnicę zewnętrzną gwintów suwmiarką. Dla M12x1,5 podano zakres pomiarowy 11,6–11,9 mm, natomiast dla M14x1,5 zakres 13,6–13,9 mm. W obu przypadkach skok gwintu wynosi 1,5 mm.

W identyfikacji gwintów pomocna jest tabela doboru gwintów hydraulicznych HYDRON, dostępna w informacjach technicznych. Przed zakupem należy porównać średnicę, skok gwintu, oznaczenie 8L oraz sposób uszczelnienia. W przypadku trudności z rozpoznaniem przyłącza można skorzystać z pomocy technicznej HYDRON.

Zastosowanie przyłączki kolankowej M12x1,5/M14x1,5 8L

Przyłączka hydrauliczna nastawna 90° umożliwia wykonanie połączenia kątowego pomiędzy urządzeniem hydraulicznym a przewodem metrycznym 8L. Konstrukcja z przeciwnakrętką pozwala ustawić wyjście przewodu zgodnie z wymaganym kierunkiem montażowym.

  • Siłowniki hydrauliczne: podłączenie przewodu do kompatybilnego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych w odpowiednio przygotowanych przyłączach gwintowanych.
  • Pompy hydrauliczne: montaż przyłączki w kompatybilnym przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi gniazda.
  • Instalacje wysokociśnieniowe: wykonywanie połączeń przy odpowiednim doborze współpracujących elementów hydraulicznych.

Stal automatowa ocynkowana i wersja nierdzewna 1.4571

Standardowa przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571. Wykonanie nierdzewne stanowi odrębny wariant materiałowy wymagający indywidualnego uzgodnienia.

Oznaczenia katalogowe CAST, Manuli i Vitillo

Dla przyłączki kolankowej M12x1,5/M14x1,5 8L podano następujące oznaczenia katalogowe:

  • CAST: 106205.1
  • Manuli: B90174-14-12
  • Vitillo: LME08LMOMR12.1
  • Dodatkowe oznaczenie: XWEE 10 LM 12x1,5 OR CF (14x1,5)

Oznaczenia katalogowe mogą ułatwić identyfikację przyłączki podczas wyszukiwania części do instalacji hydraulicznej. Przy doborze odpowiedniego elementu należy porównać gwinty M12x1,5 i M14x1,5, oznaczenie 8L oraz konstrukcję uszczelnienia.

FAQ – przyłączka kolankowa 90° M12x1,5/M14x1,5 8L

Jakie gwinty posiada przyłączka kolankowa 8L?

Przyłączka posiada gwint zewnętrzny M12x1,5 od strony korpusu oraz gwint zewnętrzny M14x1,5 od strony przewodu hydraulicznego 8L.

Jakie uszczelnienie zastosowano od strony korpusu?

Zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Jaki skok mają gwinty M12x1,5 i M14x1,5?

Oba gwinty mają skok 1,5 mm. Różnią się średnicą nominalną: 12 mm i 14 mm.

Do czego służy przeciwnakrętka w przyłączce nastawnej?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu wyjścia hydraulicznego w wymaganym kierunku.

Czy przyłączka może być wykonana ze stali nierdzewnej?

Tak. Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenia CAST 106205.1, Manuli B90174-14-12 oraz Vitillo LME08LMOMR12.1.

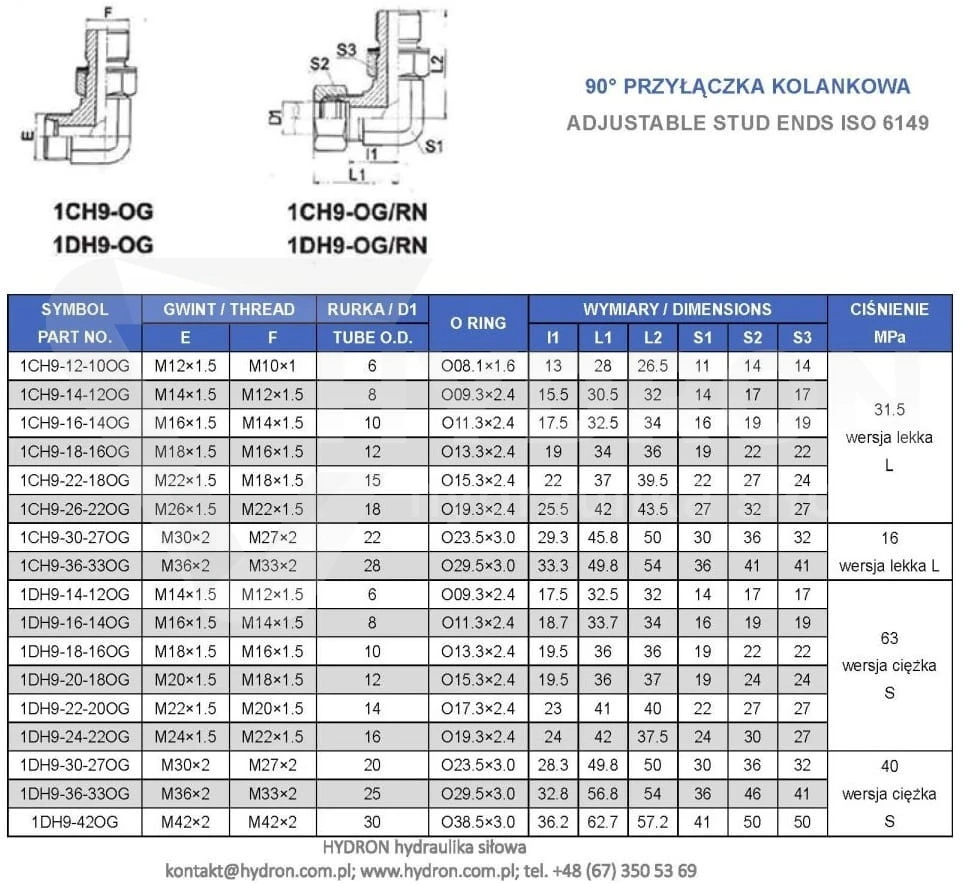

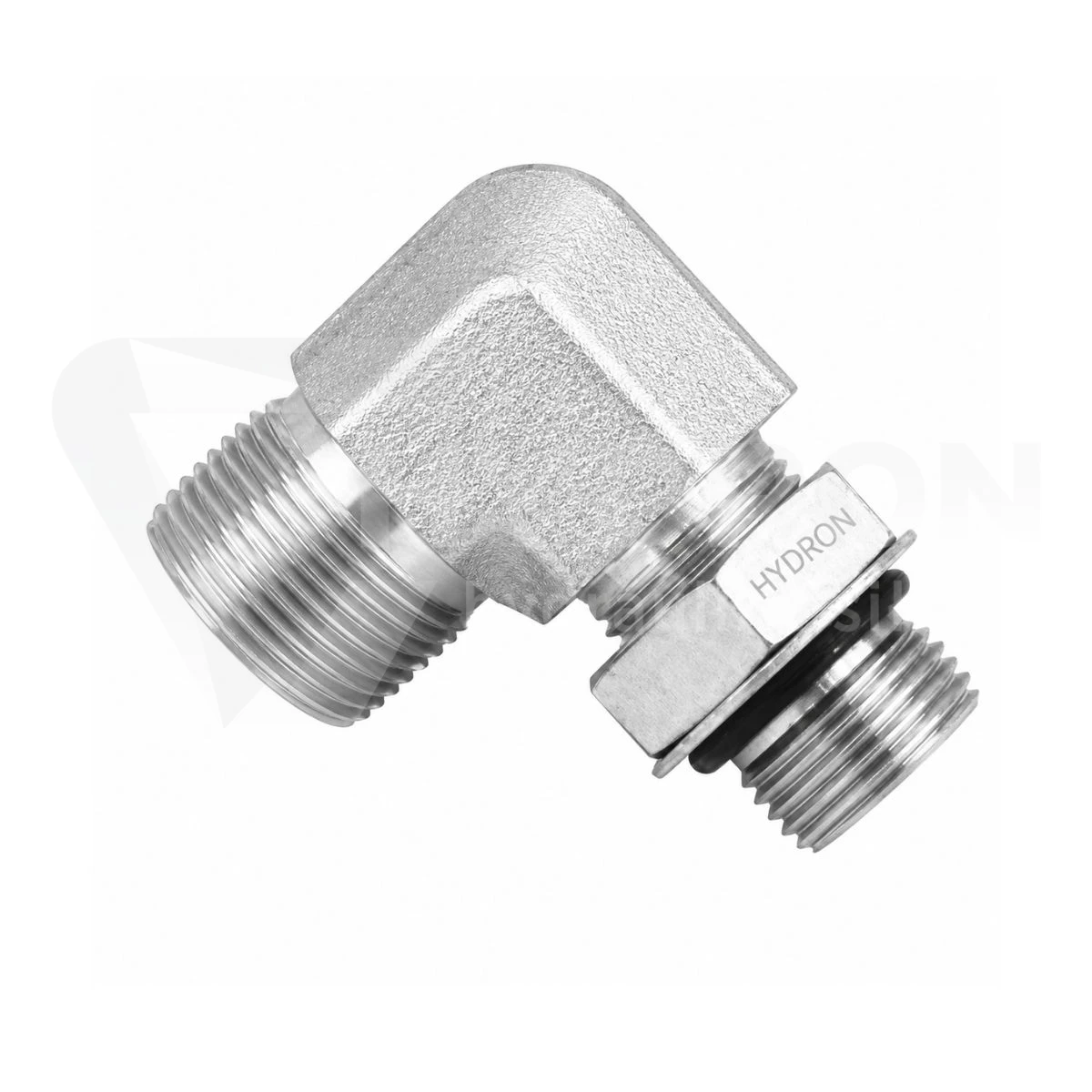

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
