Przyłączka kolankowa 90° M14X1,5/M16X1,5 10L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 28,61 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M14x1,5
  • Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Rozmiar gwintu 2 M16X1,5
  • Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME10LMOMR14.1
  • Oznaczenie wg CAST 106206.1
  • Oznaczenie wg MANULI B90174-16-14
  • Oznaczenie alternatywne 1CH9-16-14OG

Opis

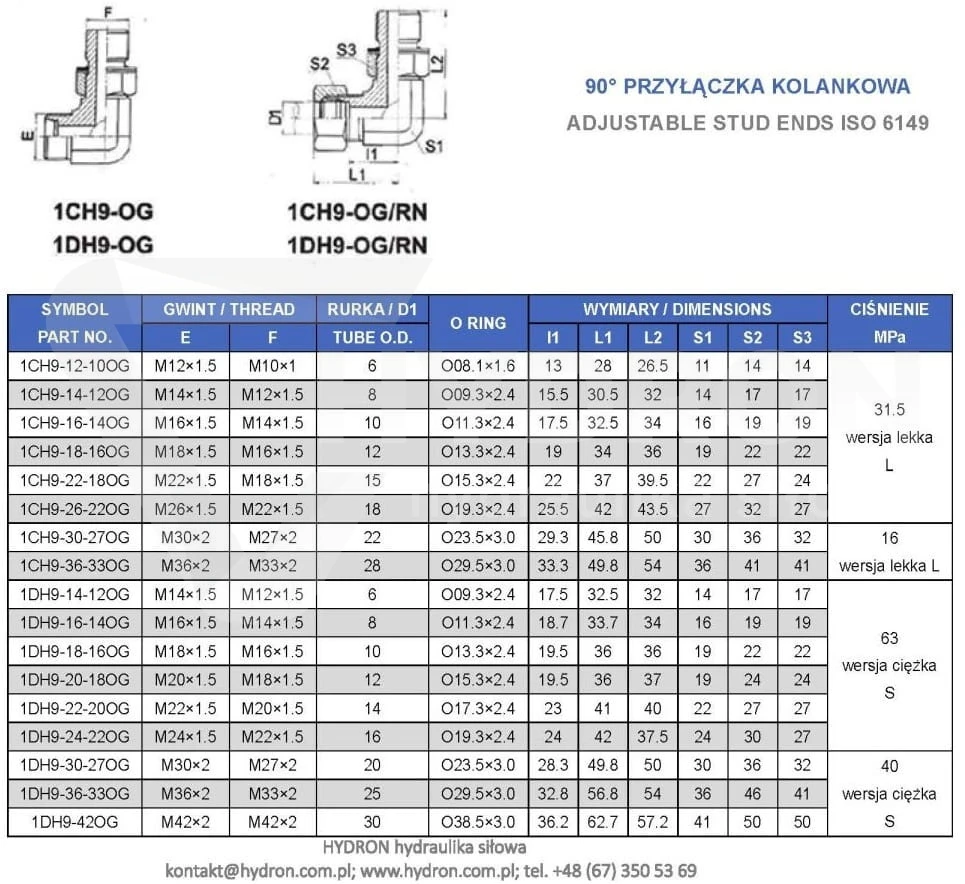

Przyłączka kolankowa 90° M14x1,5/M16X1,5 10L

Przyłączka kolankowa 90° M14x1,5/M16X1,5 10L to wysokociśnieniowa złączka hydrauliczna nastawna, przeznaczona do wykonywania połączeń kątowych pomiędzy korpusem urządzenia a przewodem hydraulicznym z przyłączem metrycznym 10L. Posiada gwint zewnętrzny M14x1,5 od strony korpusu oraz M16x1,5 od strony przewodu. Konstrukcja z przeciwnakrętką umożliwia ustawienie wyjścia pod kątem 90° w wymaganym kierunku.

Od strony montażowej zastosowano uszczelnienie płaskie z O-ringiem i podkładką. Przyłączkę wykonano ze stali automatowej zabezpieczonej ocynkiem. Jest przeznaczona do współpracy z odpowiednio dobranymi przyłączami siłowników, bloków hydraulicznych, pomp i rozdzielaczy. Na specjalne zamówienie istnieje możliwość produkcji wariantu ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki kolankowej M14x1,5/M16x1,5 10L

Parametr Wartość
Rodzaj produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt kolanka90°
Gwint do korpusuM14x1,5, zewnętrzny
Pomiar gwintu M14x1,513,6–13,9 mm, suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM16x1,5, zewnętrzny
Pomiar gwintu M16x1,515,6–15,9 mm, suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu10L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie CAST106206.1
Oznaczenie ManuliB90174-16-14
Oznaczenie Vitillo1CH9-16-14OG
Dodatkowe oznaczenieXWEE 10 LM 14x1,5 OR CF (16x1,5)

Gwint M14x1,5 do korpusu z przeciwnakrętką i O-ringiem

Przyłącze M14x1,5 znajduje się od strony montażowej i jest przeznaczone do wkręcenia w odpowiednio przygotowane gniazdo gwintowane urządzenia hydraulicznego. Zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę służącą do ustalenia położenia kolanka.

Nastawna konstrukcja pozwala skierować wyjście hydrauliczne w wymaganym kierunku, co ułatwia podłączenie przewodu w instalacjach o ograniczonej przestrzeni montażowej. Przed zamontowaniem przyłączki należy sprawdzić zgodność gwintu oraz powierzchni uszczelniającej korpusu.

Przyłącze M16x1,5 do przewodu hydraulicznego 10L

Od strony przewodu zastosowano gwint zewnętrzny M16x1,5 w wykonaniu 10L. Jest on przeznaczony do połączenia z odpowiednio dobranym zakończeniem przewodu metrycznego. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 15,6–15,9 mm, a jego skok 1,5 mm.

Oba gwinty przyłączki mają taki sam skok, lecz różnią się średnicą nominalną i przeznaczeniem. M14x1,5 odpowiada za montaż w korpusie urządzenia, natomiast M16x1,5 służy do podłączenia przewodu 10L. Podczas doboru należy uwzględnić także zgodność konstrukcji uszczelniającej współpracujących elementów.

Jak zmierzyć gwinty M14x1,5 i M16x1,5?

Do wstępnej identyfikacji gwintów zewnętrznych można wykorzystać suwmiarkę. Dla gwintu M14x1,5 podano zakres średnicy 13,6–13,9 mm, natomiast dla M16x1,5 zakres 15,6–15,9 mm. W obu przypadkach skok gwintu wynosi 1,5 mm.

Przy porównywaniu przyłączek warto skorzystać z informacji technicznych i tabeli doboru gwintów hydraulicznych. Materiały te pomagają rozpoznać przyłącza przed zakupem odpowiedniego elementu.

Zastosowanie przyłączki kolankowej 90° M14x1,5/M16x1,5

Przyłączka kolankowa nastawna umożliwia wykonanie połączenia pod kątem 90° pomiędzy korpusem urządzenia hydraulicznego a przewodem metrycznym. Jej konstrukcja pozwala ustawić kierunek wyjścia hydraulicznego podczas montażu, bez zmiany położenia samego urządzenia.

  • Siłowniki hydrauliczne: połączenie przewodu z odpowiednio przygotowanym przyłączem korpusu siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych w gniazdach gwintowanych.
  • Pompy hydrauliczne: podłączenie przewodu do kompatybilnego przyłącza pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem przyłącza.
  • Układy wysokociśnieniowe: zastosowanie przy odpowiednim doborze parametrów współpracujących elementów.

Materiał przyłączki i zabezpieczenie antykorozyjne

Standardowe wykonanie przyłączki powstaje ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne stalowej powierzchni elementu.

Na specjalne zamówienie możliwe jest wykonanie przyłączki ze stali nierdzewnej 1.4571. Wariant nierdzewny jest osobną opcją materiałową, której dostępność wymaga indywidualnego uzgodnienia.

Oznaczenia katalogowe CAST, Manuli i Vitillo

Przyłączka kolankowa M14x1,5/M16x1,5 10L posiada oznaczenie CAST 106206.1, Manuli B90174-16-14 oraz Vitillo 1CH9-16-14OG. Dodatkowo wskazano symbol XWEE 10 LM 14x1,5 OR CF (16x1,5).

Oznaczenia katalogowe ułatwiają wyszukiwanie przyłączki podczas naprawy lub modernizacji instalacji hydraulicznej. Przed zastosowaniem elementu jako zamiennika należy sprawdzić zgodność gwintów, sposobu uszczelnienia oraz pozostałych parametrów technicznych.

Najważniejsze cechy przyłączki kolankowej 10L

  • Konstrukcja nastawna pod kątem 90°.
  • Gwint zewnętrzny M14x1,5 od strony korpusu.
  • Gwint zewnętrzny M16x1,5 od strony przewodu.
  • Oznaczenie przyłącza metrycznego 10L.
  • Przeciwnakrętka do ustalenia położenia kolanka.
  • Uszczelnienie płaskie z O-ringiem i podkładką.
  • Stal automatowa pokryta ocynkiem.
  • Możliwość produkcji wersji nierdzewnej 1.4571 na zamówienie.
  • Oznaczenia CAST 106206.1, Manuli B90174-16-14 i Vitillo 1CH9-16-14OG.

FAQ – przyłączka kolankowa 90° M14x1,5/M16x1,5 10L

Jakie gwinty posiada przyłączka kolankowa 10L?

Przyłączka posiada gwint zewnętrzny M14x1,5 od strony korpusu oraz gwint zewnętrzny M16x1,5 od strony przewodu hydraulicznego 10L.

Jakie uszczelnienie zastosowano od strony korpusu?

Zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę umożliwiającą ustalenie położenia przyłączki.

Jaka jest różnica między gwintami M14x1,5 i M16x1,5?

Gwinty różnią się średnicą nominalną: 14 mm i 16 mm. Oba posiadają skok 1,5 mm.

Jak zmierzyć gwint M14x1,5 suwmiarką?

Podany zakres średnicy zewnętrznej gwintu M14x1,5 wynosi 13,6–13,9 mm. Skok gwintu wynosi 1,5 mm.

Jak zmierzyć gwint M16x1,5 suwmiarką?

Podany zakres średnicy zewnętrznej gwintu M16x1,5 wynosi 15,6–15,9 mm. Skok gwintu wynosi 1,5 mm.

Czy przyłączka jest dostępna w wersji nierdzewnej?

Na specjalne zamówienie istnieje możliwość produkcji przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie CAST to 106206.1, Manuli B90174-16-14, a Vitillo 1CH9-16-14OG. Dodatkowe oznaczenie to XWEE 10 LM 14x1,5 OR CF (16x1,5).

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
