Złączka / Przyłączka M22x1,5/M27X2 18L S32

Przejdź do sekcji Opinie

13,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M27X2
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,6-25,0wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

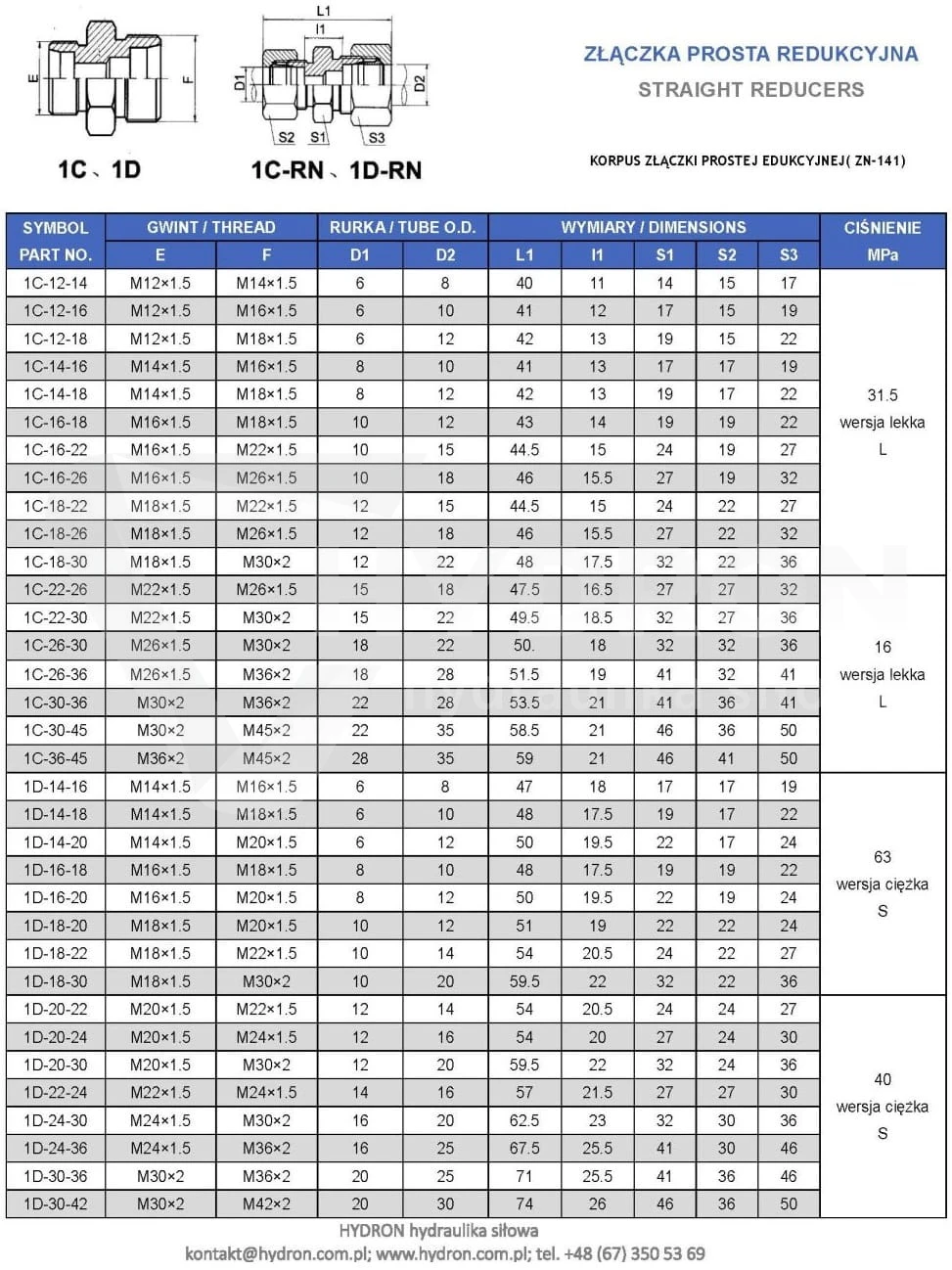

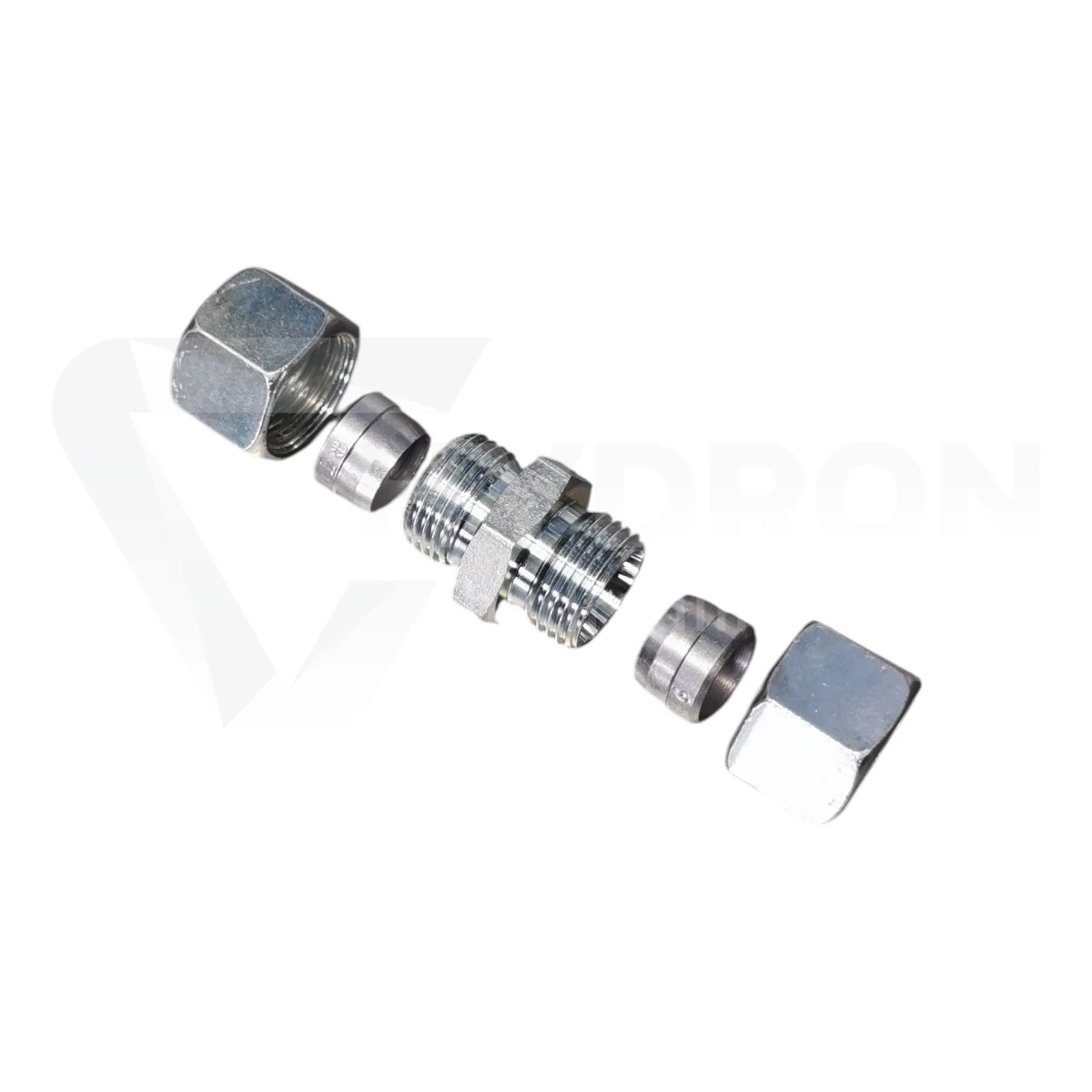

Złączka / Przyłączka M22x1,5 / M27x2 18L S32

Złączka / Przyłączka M22x1,5 / M27x2 18L S32 to prosty element przejściowy stosowany w metrycznych układach hydraulicznych. Łączy stronę z gwintem zewnętrznym M22x1,5 ze stroną M27x2 18L, przeznaczoną do połączenia rurowego dla rury o średnicy zewnętrznej 18 mm.

Charakterystyczną cechą tego wariantu jest S32, czyli sześciokąt pod klucz 32 mm. Większa powierzchnia pod klucz ułatwia stabilne przytrzymanie korpusu podczas montażu i sprawia, że element dobrze nadaje się również do zastosowania jako przyłączka.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M27x2 zewnętrzny,
rozmiar po stronie M27x2: 18L,
średnica zewnętrzna rury po stronie 18L: 18 mm,
seria po stronie M27x2: lekka L,
skok gwintu M22: 1,5 mm,
skok gwintu M27: 2 mm,
praktyczny pomiar M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
praktyczny pomiar M27x2: około 26,6-26,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M27x2 wewnętrznie: około 24,6-25,0 mm,
kąt stożka po stronie 18L: 24°,
sześciokąt: S32, czyli pod klucz 32 mm,
konstrukcja: proste przejście metryczne,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

M27x2 18L - najważniejszy punkt doboru

Po stronie większego gwintu konfiguracja jest jednoznaczna:

M27x2 - średnica nominalna gwintu 27 mm,
skok 2 mm,
18L - rura 18 mm w lekkiej serii L,
stożek 24°.

To właśnie tę stronę należy traktować jako główny punkt odniesienia podczas identyfikacji złączki w istniejącej instalacji.

S32 to sześciokąt, nie ciężka seria

Oznaczenie S32 może wyglądać podobnie do oznaczenia ciężkiej serii S, ale w tym produkcie ma inne znaczenie.

S32 oznacza sześciokąt korpusu pod klucz 32 mm. Seria rurowa jest określona oddzielnie przez zapis 18L.

To ważne przy doborze, ponieważ błędna interpretacja S32 jako serii mogłaby prowadzić do nieprawidłowego skompletowania pierścieni i nakrętek.

Dlaczego większy sześciokąt ma znaczenie?

Podczas montażu przyłączki często trzeba jednocześnie przytrzymać korpus i dokręcać drugi element instalacji. Sześciokąt 32 mm daje większą powierzchnię pod klucz i ułatwia pewne skontrowanie złączki.

Ma to szczególne znaczenie w ciasnych przestrzeniach maszyn, agregatów hydraulicznych i bloków zaworowych.

M27x2 to nie M27x1,5

W tej złączce po stronie większej znajduje się dokładnie M27x2. Nie należy go mylić z M27x1,5.

M27x2 - skok 2 mm,
M27x1,5 - skok 1,5 mm.

Oba gwinty mają bardzo podobną średnicę mierzoną suwmiarką, dlatego sam pomiar około 27 mm nie wystarczy do identyfikacji.

Jak rozpoznać M27x2?

Przy pomiarze suwmiarką gwint zewnętrzny M27x2 ma zwykle około 26,6-26,9 mm. Najważniejsze jest jednak potwierdzenie skoku wynoszącego dokładnie 2 mm.

Najpewniejszym narzędziem do tego celu jest grzebień do gwintów.

M22x1,5 po drugiej stronie

Mniejsza strona produktu posiada gwint zewnętrzny M22x1,5. Jego praktyczna średnica zewnętrzna wynosi około 21,6-21,9 mm, a skok 1,5 mm.

W tym przypadku nie warto jednak automatycznie przypisywać stronie M22 określonego rozmiaru rurowego tylko na podstawie gwintu, ponieważ M22x1,5 występuje w różnych konfiguracjach systemowych.

Dlaczego nie należy dobierać M22 tylko po gwincie?

Gwint M22x1,5 może występować w różnych seriach połączeń rurowych. Dlatego trzeba sprawdzić, z jakim elementem współpracuje ta strona złączki.

Sam pomiar M22 nie daje pełnej informacji o średnicy rury ani o serii połączenia.

Stożek 24° po stronie 18L

Strona M27x2 18L współpracuje z metrycznym systemem połączeń rurowych wykorzystującym stożek 24°. Do wykonania kompletnego połączenia potrzebne są odpowiednio dobrane elementy dla rury 18 mm.
