Przyłączka prosta 1/2" NPT / M22X1,5

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 22,44 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2'' NPT
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME15LMN08.1

Opis

Przyłączka prosta 1/2" NPT / M22x1,5 15L

Przyłączka prosta 1/2" NPT / M22x1,5 15L to stalowy element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Posiada dwa gwinty zewnętrzne: stożkowy 1/2" NPT od strony korpusu oraz metryczny M22x1,5 ze stożkiem uszczelniającym 24° od strony przewodu. Przyłącze metryczne należy do serii lekkiej 15L. Konstrukcja umożliwia połączenie dwóch różnych systemów gwintowych.

Zastosowanie przyłączki hydraulicznej NPT / M22x1,5

Przyłączka jest przeznaczona do podłączania przewodów hydraulicznych do urządzeń wyposażonych w odpowiednie gniazda NPT. Może być stosowana w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia połączenie przewodu z pompą, siłownikiem, rozdzielaczem lub blokiem hydraulicznym.

Gwint stożkowy 1/2" NPT od strony korpusu

Strona korpusowa posiada zewnętrzny gwint stożkowy 1/2"-14 NPT. Jest przeznaczony do współpracy z odpowiednim gwintem wewnętrznym NPT. W odróżnieniu od przyłączy BSPP z uszczelką ED, połączenie NPT wykorzystuje współpracujące powierzchnie gwintów. Podczas montażu należy zastosować metodę uszczelnienia odpowiednią dla rodzaju instalacji i zaleceń producenta.

Gwint metryczny M22x1,5 ze stożkiem 24°

Od strony przewodu znajduje się zewnętrzny gwint M22x1,5 oraz powierzchnia przyłączeniowa ze stożkiem 24°. Połączenie jest przeznaczone do współpracy z odpowiednio dobranym elementem systemu metrycznego. Przy wyborze końcówki przewodu należy uwzględnić zarówno rozmiar gwintu, jak i geometrię powierzchni uszczelniającej.

Seria lekka 15L a seria ciężka 14S

Oznaczenie 15L wskazuje na serię lekką L. Gwint M22x1,5 występuje również w przyłączach serii ciężkiej 14S, jednak elementy tych dwóch serii nie są bezpośrednio zamienne. Podczas doboru należy sprawdzić rozmiar przyłącza i zgodność współpracujących elementów.

Adapter NPT na gwint metryczny – zasady doboru

Przed zakupem należy sprawdzić, czy gniazdo urządzenia posiada gwint 1/2" NPT, a zakończenie przewodu odpowiada serii 15L. Gwintów NPT i BSP nie należy utożsamiać ze względu na podobne oznaczenia calowe. Różnice w geometrii mogą uniemożliwiać prawidłowy montaż lub powodować nieszczelności.

Materiał i przygotowanie do montażu

Przyłączkę wykonano ze stali automatowej. Przed montażem należy sprawdzić stan obu gwintów i powierzchni przyłączeniowych. Elementy współpracujące powinny być czyste i nieuszkodzone. Dopuszczalne warunki pracy kompletnego połączenia zależą również od parametrów przewodu, końcówki oraz urządzenia hydraulicznego.

Parametry techniczne przyłączki 1/2" NPT / M22x1,5 15L

  • Typ: przyłączka prosta NPT / metryczna
  • Gwint korpusowy: 1/2"-14 NPT, zewnętrzny stożkowy
  • Gwint przewodowy: M22x1,5, zewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 15L
  • Kąt stożka przyłączeniowego: 24°
  • Materiał: stal automatowa
  • Oznaczenie Vitillo: AME15LMN08.1

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada gwint stożkowy NPT?

Tak. Od strony korpusu zastosowano zewnętrzny gwint stożkowy 1/2" NPT. Nie jest to walcowy gwint BSPP z uszczelnieniem ED.

Czy przyłączka 15L pasuje do końcówki 14S?

Nie należy stosować tych elementów zamiennie. Pomimo identycznego gwintu M22x1,5 serie 15L i 14S różnią się geometrią przyłącza. Należy dobrać końcówkę zgodną z serią 15L.

Jakie oznaczenie Vitillo posiada przyłączka?

Oznaczenie katalogowe Vitillo to AME15LMN08.1. Produkt łączy gwint stożkowy 1/2" NPT z przyłączem metrycznym M22x1,5 w serii lekkiej 15L.

Przyłączki NPT w ofercie HYDRON

Pozostałe konfiguracje i rozmiary dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia profesjonalne wsparcie techniczne przy doborze gwintów stożkowych, przyłączy metrycznych oraz odpowiedniej serii L lub S.

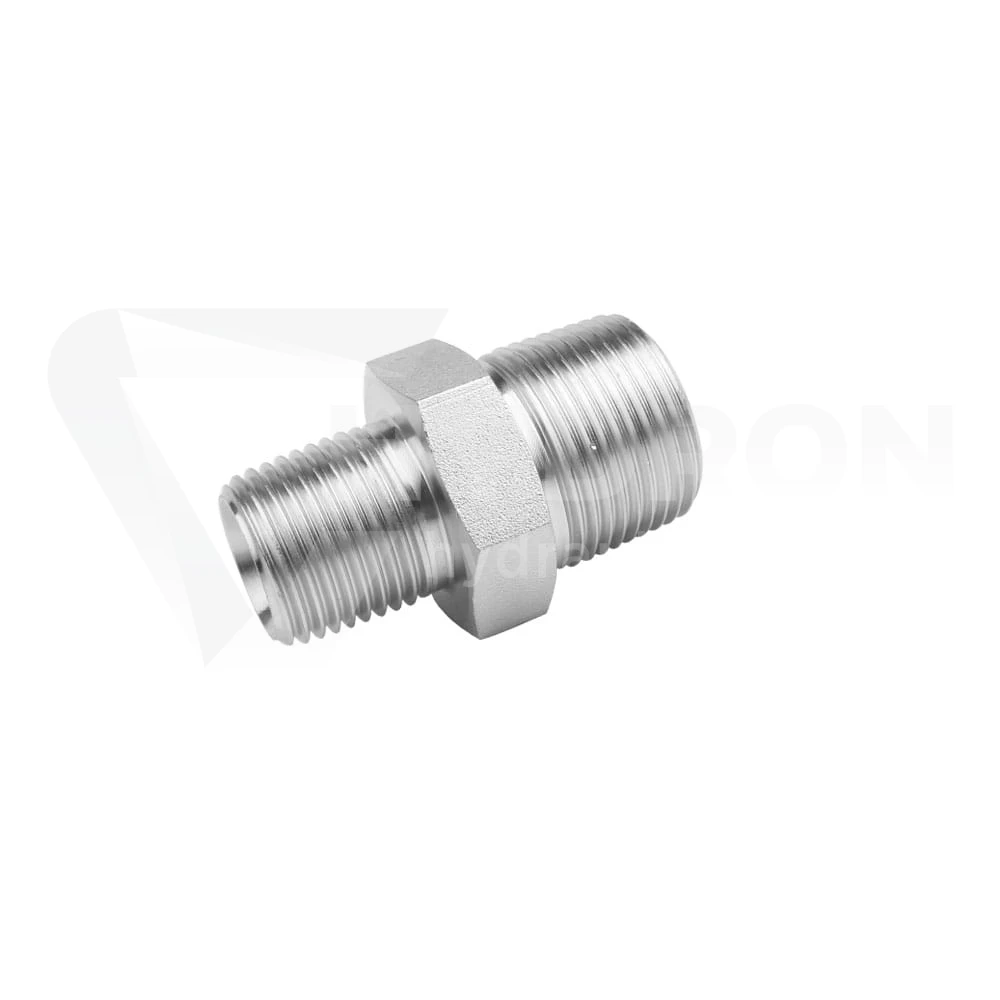

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
