Przyłączka prosta 3/8" NPT / M14X1,5 8L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 19,43 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8'' NPT
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 M14X1,5
  • Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME08LMN06.1

Opis

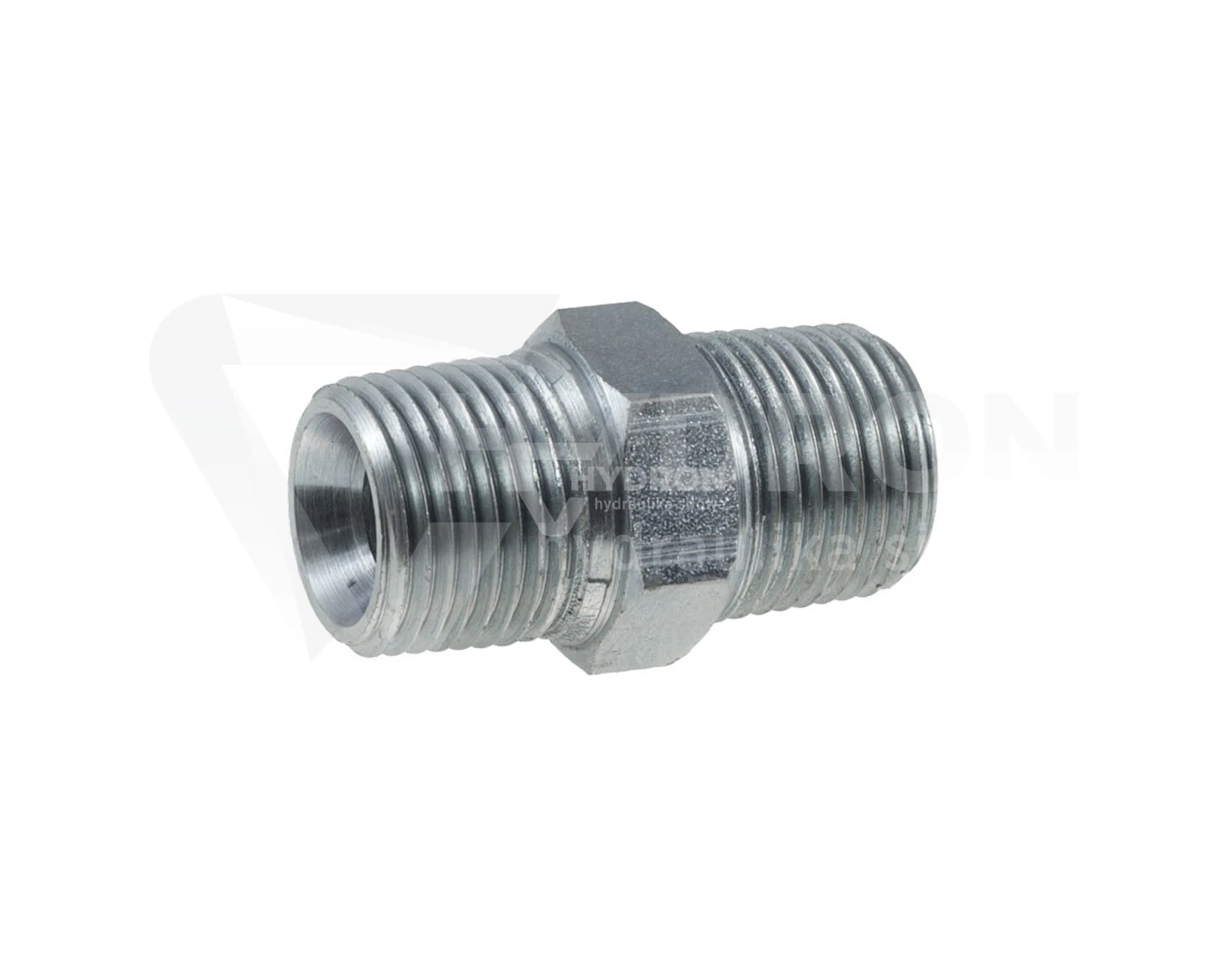

Przyłączka prosta 3/8" NPT / M14x1,5 8L

Przyłączka prosta 3/8" NPT / M14x1,5 8L to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do urządzeń wyposażonych w gniazdo z gwintem NPT. Posiada zewnętrzny gwint stożkowy 3/8" NPT oraz zewnętrzny gwint metryczny M14x1,5 ze stożkiem zaciskowym 24°. Przyłącze wykonano w serii lekkiej 8L, przeznaczonej do współpracy z rurami hydraulicznymi Fi 8 mm.

Zastosowanie przyłączki hydraulicznej 8L

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia połączenie przewodu hydraulicznego z pompą, rozdzielaczem, blokiem zaworowym lub innym urządzeniem posiadającym odpowiedni gwint NPT. Może być wykorzystywana podczas montażu nowych instalacji i prac serwisowych.

Gwint stożkowy NPT 3/8"

Strona korpusowa posiada zewnętrzny gwint stożkowy 3/8" NPT. Szczelność połączenia uzyskuje się dzięki współpracy odpowiednich gwintów oraz zastosowaniu uszczelniacza gwintowego dobranego do medium roboczego. Gwintu NPT nie należy mylić z BSPT, ponieważ systemy różnią się geometrią i nie są bezpośrednio zamienne.

Gwint M14x1,5 i stożek 24° serii 8L

Druga strona przyłączki posiada gwint zewnętrzny M14x1,5 oraz stożek zaciskowy 24°. Połączenie współpracuje z kompatybilną końcówką hydrauliczną serii lekkiej 8L. Przy doborze należy uwzględnić średnicę rurki, rodzaj końcówki oraz geometrię powierzchni uszczelniającej. Serii 8L nie należy mylić z ciężką 6S.

Materiał i wykonanie

Korpus przyłączki wykonano ze stali automatowej pokrytej ocynkiem ograniczającym ryzyko korozji powierzchniowej. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny. Przed montażem należy sprawdzić stan gwintów oraz dopuszczalne parametry całego połączenia.

Parametry techniczne i oznaczenie Vitillo

  • Rodzaj: przyłączka prosta NPT / metryczna.
  • Gwint korpusowy: 3/8" NPT, zewnętrzny.
  • Rodzaj gwintu korpusowego: stożkowy.
  • Gwint przewodowy: M14x1,5, zewnętrzny.
  • Seria przyłącza: lekka 8L.
  • Średnica zewnętrzna współpracującej rurki: Fi 8 mm.
  • Kąt stożka zaciskowego: 24°.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk.
  • Medium robocze: olej hydrauliczny.
  • Oznaczenie wg Vitillo: AME08LMN06.1.

Najczęściej zadawane pytania (FAQ)

Czy gwint NPT 3/8" jest zamienny z BSPT 3/8"?

Nie. Gwinty NPT i BSPT różnią się profilem i geometrią. Należy stosować przyłączkę zgodną ze standardem gniazda urządzenia.

Co oznacza M14x1,5 8L?

M14x1,5 określa gwint metryczny o skoku 1,5 mm. Symbol 8L oznacza serię lekką dla rurki hydraulicznej Fi 8 mm.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AME08LMN06.1. Odpowiada przyłączce z gwintami NPT 3/8" i M14x1,5 w serii lekkiej 8L.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów oraz elementów złącznych hydrauliki siłowej.

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym produkt może zostać dostarczony w innej wersji wizualnej.
