Przyłączka prosta 3/8" NPT / M18X1,5 10S

Przejdź do sekcji Opinie

6,36 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8'' NPT
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 630 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME10SMN06.1

Opis

Przyłączka prosta 3/8" NPT / M18x1,5 10S – wersja ciężka

Przyłączka prosta 3/8" NPT / M18x1,5 10S to stalowy element złączny hydrauliki siłowej przeznaczony do połączenia urządzenia z gniazdem NPT oraz przewodu lub złączki w systemie metrycznym 24°. Posiada dwa gwinty zewnętrzne: stożkowy 3/8" NPT od strony korpusu oraz M18x1,5 od strony przewodu. Przyłączka została wykonana w serii ciężkiej 10S, dlatego należy ją odróżnić od wariantu lekkiego 12L, który posiada taki sam rozmiar gwintu metrycznego.

Zastosowanie przyłączki NPT / M18x1,5 w hydraulice siłowej

Przyłączka umożliwia wykonywanie połączeń w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Może służyć do podłączenia przewodu hydraulicznego do pompy, siłownika, rozdzielacza lub bloku hydraulicznego wyposażonego w odpowiednie gniazdo 3/8" NPT.

Gwint zewnętrzny 3/8" NPT – połączenie stożkowe

Od strony korpusu zastosowano gwint zewnętrzny 3/8" NPT o geometrii stożkowej. W przeciwieństwie do walcowego gwintu BSPP z uszczelnieniem ED, połączenie NPT wykorzystuje współpracujące gwinty stożkowe. Podczas montażu należy zastosować odpowiednią metodę uszczelnienia zgodną z wymaganiami instalacji i zaleceniami producenta.

Gwint metryczny M18x1,5 ze stożkiem 24°

Strona przewodowa posiada gwint zewnętrzny M18x1,5 oraz geometrię przyłącza metrycznego 24° w serii ciężkiej S. Jest przeznaczona do współpracy z odpowiednio dobranymi elementami złącznymi systemu DIN 2353. Zgodność średnicy gwintu nie jest wystarczająca do prawidłowego doboru połączenia.

Seria ciężka 10S a wersja lekka 12L

Oznaczenie 10S wskazuje na serię ciężką przeznaczoną do współpracy z elementami metrycznymi w rozmiarze 10S. Wersja lekka 12L również wykorzystuje gwint M18x1,5, jednak różni się wymiarami systemu przyłączeniowego. Zastosowanie niewłaściwej serii może spowodować problemy z montażem i szczelnością.

Jak rozpoznać właściwą wersję przyłączki?

Przed zakupem należy sprawdzić oznaczenie serii na współpracującym elemencie oraz rodzaj połączenia przewodu. Jeżeli instalacja wykorzystuje serię lekką 12L, należy wybrać odpowiedni wariant przyłączki 3/8" NPT / M18x1,5 12L. Opisywany produkt jest przeznaczony do połączeń w serii ciężkiej 10S.

Materiał i przygotowanie do montażu

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów oraz powierzchni współpracujących. Przyłącze NPT wymaga właściwego sposobu uszczelnienia, natomiast połączenie metryczne musi być dobrane zgodnie z serią 10S.

Parametry techniczne przyłączki 3/8" NPT / M18x1,5 10S

Typ: przyłączka prosta NPT / metryczna
Gwint korpusowy: 3/8" NPT, zewnętrzny stożkowy
Gwint przewodowy: M18x1,5, zewnętrzny
Wersja przyłącza: seria ciężka S
Rozmiar przyłącza: 10S
System uszczelnienia metrycznego: stożek 24°
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk
Oznaczenie Vitillo: AME10SMN06.1

Najczęściej zadawane pytania (FAQ)

Czy przyłączka M18x1,5 10S pasuje do końcówki 12L?

Nie należy łączyć tych elementów wyłącznie na podstawie zgodności gwintu M18x1,5. Serie 10S i 12L mają różne geometrie przyłączeniowe. Należy dobrać element zgodny z serią stosowaną w instalacji.

Czy gwint 3/8" NPT wymaga uszczelki ED?

Nie. Przyłączka posiada stożkowy gwint NPT, a nie walcowy BSPP z uszczelnieniem ED. Uszczelnienie należy wykonać zgodnie z wymaganiami połączenia NPT.

Co oznacza kod Vitillo AME10SMN06.1?

Kod identyfikuje przyłączkę z gwintem metrycznym M18x1,5 w serii ciężkiej 10S oraz gwintem korpusowym 3/8" NPT. Jest przydatny podczas identyfikacji właściwego wariantu produktu.

Przyłączki NPT w ofercie HYDRON

Pozostałe warianty gwintów i rozmiarów dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia wsparcie techniczne przy doborze gwintów stożkowych NPT, przyłączy metrycznych oraz właściwej serii L lub S.

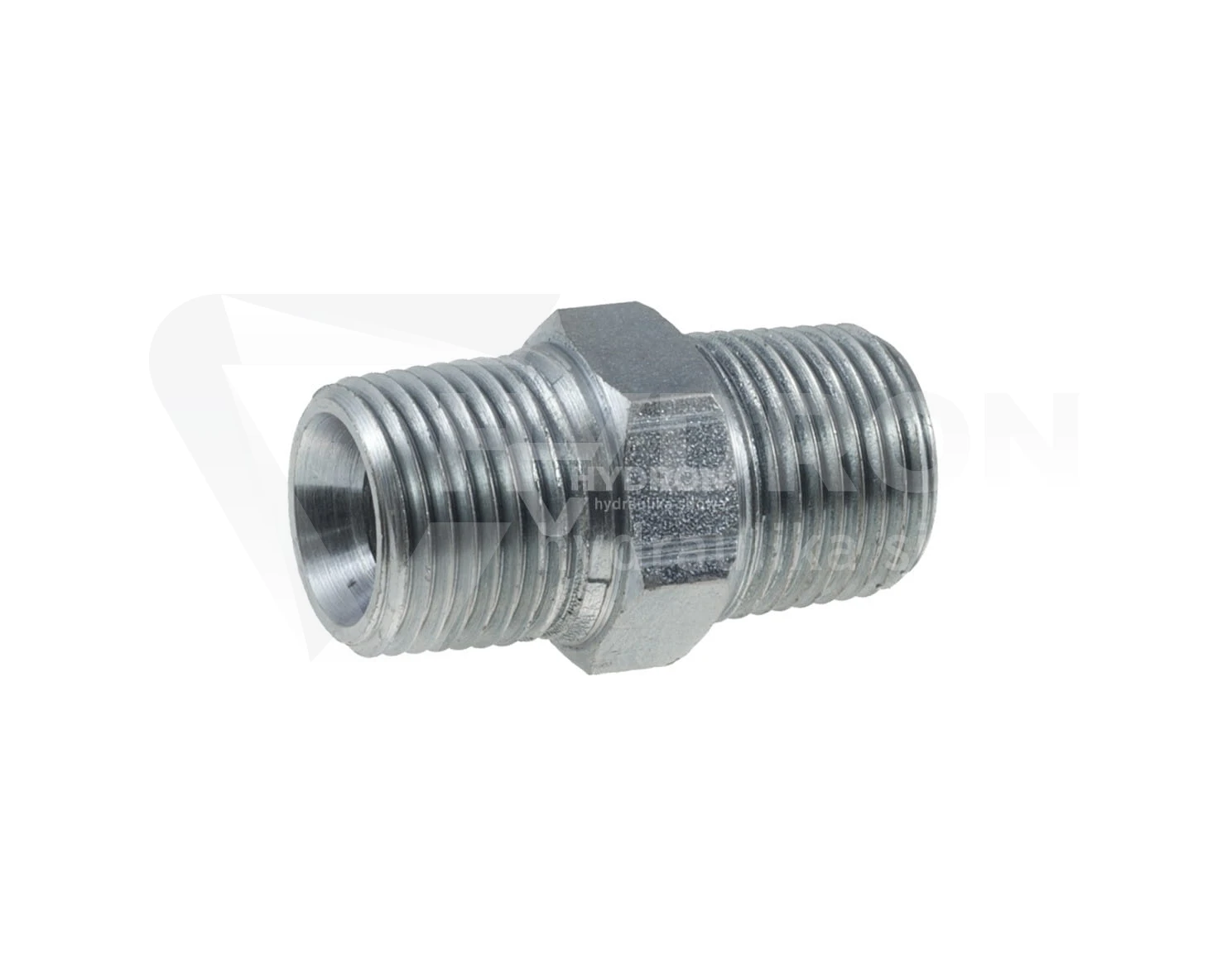

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
