Przyłączka prosta BA ED 1 1/4/M45X2 35L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 55,56 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1.1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 41,5-41,9zew./39,0-39,5wew.
  • Rozmiar gwintu 2 M45X2
  • Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 160 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AFE35LMG20EL

Opis

Przyłączka prosta BA ED 1 1/4" BSP / M45x2 35L

Przyłączka prosta BA ED 1 1/4" BSP / M45x2 35L to stalowy element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń z gniazdem BSPP z przewodami wyposażonymi w odpowiednie przyłącze metryczne. Posiada zewnętrzny gwint G 1 1/4" BSPP z uszczelką elastomerową ED oraz wewnętrzny gwint M45x2 ze stożkiem uszczelniającym 24°. Konstrukcja należy do serii lekkiej L w rozmiarze 35L.

Zastosowanie przyłączki BA ED w hydraulice siłowej

Przyłączka jest przeznaczona do instalacji hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu, kolanka lub innego kompatybilnego elementu do pompy, siłownika, rozdzielacza albo bloku hydraulicznego. Może być stosowana podczas montażu nowych instalacji, modernizacji i prac serwisowych.

Gwint G 1 1/4" BSPP z uszczelnieniem ED

Od strony korpusu zastosowano walcowy gwint zewnętrzny G 1 1/4" BSPP. Szczelność połączenia zapewnia uszczelnienie elastomerowe ED, współpracujące z odpowiednio przygotowaną powierzchnią gniazda urządzenia. Prawidłowy montaż wymaga zgodności gwintu oraz czystej i nieuszkodzonej powierzchni przylegania.

Gwint wewnętrzny M45x2 ze stożkiem 24°

Strona przewodowa posiada wewnętrzny gwint metryczny M45x2 oraz stożkową powierzchnię uszczelniającą 24°. Przyłącze jest przeznaczone do współpracy z odpowiednio dobranym elementem męskim systemu DIN 2353. Podczas doboru należy uwzględnić rozmiar gwintu, serię oraz geometrię powierzchni uszczelniających.

Seria lekka 35L - znaczenie przy doborze

Oznaczenie 35L wskazuje na wykonanie w serii lekkiej L. Przy wyborze końcówki przewodu należy uwzględnić serię oraz rozmiar współpracujących elementów. Nie należy zastępować przyłącza 35L elementem serii ciężkiej S bez sprawdzenia zgodności konstrukcji, gwintu i uszczelnienia.

Przyłączka BA z gwintem wewnętrznym a wersja zewnętrzna

Wersja BA posiada wewnętrzny gwint M45x2. Różni się zatem od przyłączek wyposażonych w dwa gwinty zewnętrzne. Ma to znaczenie podczas wymiany części i doboru zakończenia przewodu hydraulicznego. Przed zakupem należy sprawdzić rodzaj przyłącza współpracującego elementu.

Materiał i przygotowanie do montażu

Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów, uszczelki ED oraz stożka 24°. Powierzchnie współpracujące powinny być czyste i pozbawione uszkodzeń. Warunki pracy połączenia muszą odpowiadać parametrom wszystkich zastosowanych elementów.

Parametry techniczne i oznaczenie Vitillo

  • Typ: przyłączka prosta BA ED BSP / metryczna
  • Gwint korpusowy: G 1 1/4" BSPP, zewnętrzny
  • Gwint przewodowy: M45x2, wewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 35L
  • Kąt stożka uszczelniającego: 24°
  • Uszczelnienie korpusowe: elastomerowe ED
  • Uszczelnienie przewodowe: stożkowe 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Oznaczenie Vitillo: AFE35LMG20EL

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada wewnętrzny gwint M45x2?

Tak. Strona przewodowa została wyposażona w wewnętrzny gwint M45x2 ze stożkiem 24°. Po stronie korpusu znajduje się zewnętrzny gwint G 1 1/4" BSPP z uszczelką ED.

Czy 35L oznacza serię ciężką?

Nie. Oznaczenie 35L wskazuje na serię lekką L. Wersja ciężka oznaczana jest literą S. Przy doborze należy zawsze sprawdzić zgodność serii i rozmiaru.

Czy połączenie wymaga dodatkowej podkładki po stronie BSP?

Przyłączka posiada uszczelnienie ED przeznaczone do współpracy z odpowiednim gniazdem BSPP. Prawidłowo dobrana i nieuszkodzona uszczelka zapewnia szczelność bez konieczności stosowania dodatkowej podkładki.

Przyłączki calowo-metryczne w ofercie HYDRON

Pozostałe konfiguracje gwintów dostępne są w kategorii przyłączki proste calowo-metryczne. HYDRON zapewnia profesjonalne wsparcie techniczne przy doborze przyłączy BSP, gwintów metrycznych oraz elementów złącznych w seriach L i S.

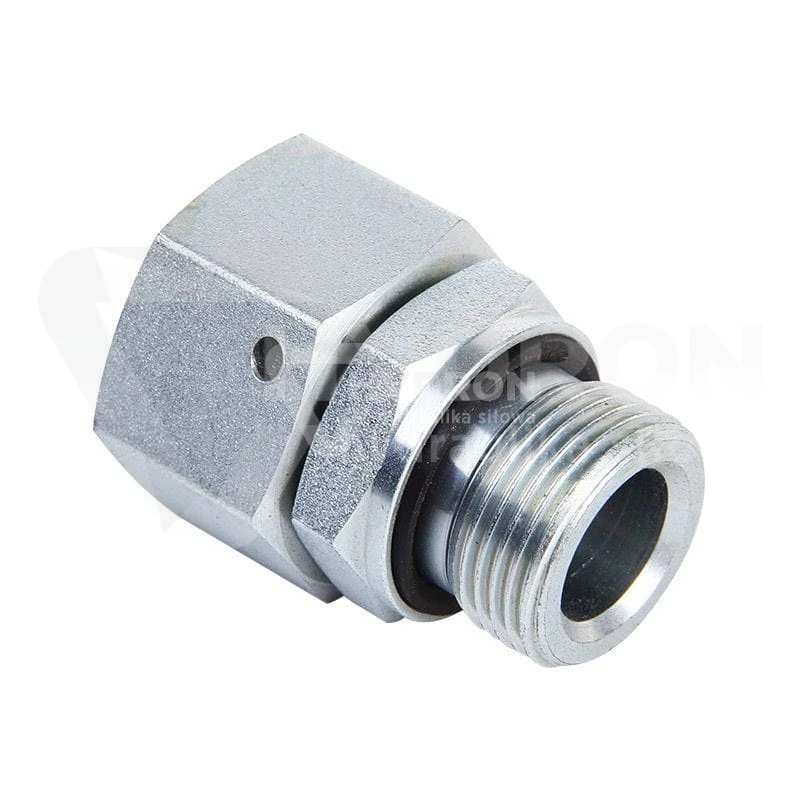

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
