Przyłączka prosta BA ED 3/4/M30x2 22L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 27,40 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 M30X2
  • Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 160 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AFE22LMG12EL

Opis

Przyłączka prosta BA ED 3/4" BSP / M30x2 22L

Przyłączka prosta BA ED 3/4" BSP / M30x2 22L to stalowy element złączny hydrauliki siłowej umożliwiający podłączenie przewodu hydraulicznego do urządzenia wyposażonego w gniazdo BSP. Posiada zewnętrzny gwint G 3/4" BSPP z uszczelnieniem elastomerowym ED oraz wewnętrzny gwint metryczny M30x2 ze stożkiem uszczelniającym 24°. Przyłączka należy do serii lekkiej L w rozmiarze 22L.

Zastosowanie przyłączki BA ED w hydraulice siłowej

Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia połączenie przewodu, kolanka lub innego kompatybilnego elementu z pompą, siłownikiem, rozdzielaczem albo blokiem hydraulicznym. Może być stosowana podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.

Gwint zewnętrzny G 3/4" BSPP z uszczelnieniem ED

Strona korpusowa wyposażona jest w walcowy gwint zewnętrzny G 3/4" BSPP oraz uszczelkę elastomerową ED, określaną również jako Form E. Uszczelnienie współpracuje z odpowiednio przygotowaną powierzchnią gniazda urządzenia. Szczelność uzyskuje się przez dociśnięcie uszczelki, a nie przez uszczelnianie samych zwojów gwintu.

Gwint wewnętrzny M30x2 ze stożkiem 24°

Od strony przewodu zastosowano gwint wewnętrzny M30x2 oraz stożkową powierzchnię uszczelniającą 24°. Przyłącze współpracuje z odpowiednio dobranym elementem męskim systemu metrycznego DIN 2353. Podczas doboru należy sprawdzić zgodność gwintu, serii oraz geometrii powierzchni uszczelniających.

Seria lekka 22L - dobór odpowiedniej końcówki

Oznaczenie 22L wskazuje na wykonanie w serii lekkiej L. Przy doborze współpracującej końcówki przewodu należy uwzględnić zarówno rozmiar 22L, jak i rodzaj uszczelnienia. Elementów serii L i S nie należy uznawać za zamienne bez sprawdzenia ich konstrukcji.

Przyłączka BA a przyłączka z gwintem zewnętrznym M30x2

Wersja BA posiada wewnętrzny gwint metryczny M30x2. Różni się zatem od standardowych przyłączek wyposażonych w dwa gwinty zewnętrzne. Rozróżnienie ma znaczenie podczas doboru zakończenia przewodu hydraulicznego, wymiany uszkodzonego elementu oraz modernizacji instalacji.

Materiał i zabezpieczenie powierzchni

Korpus przyłączki wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów, uszczelki ED oraz stożka 24°. Powierzchnie współpracujące powinny być czyste i nieuszkodzone.

Parametry techniczne i oznaczenie Vitillo

  • Typ: przyłączka prosta BA ED BSP / metryczna
  • Gwint korpusowy: G 3/4" BSPP, zewnętrzny
  • Gwint przewodowy: M30x2, wewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 22L
  • Kąt stożka uszczelniającego: 24°
  • Uszczelnienie korpusowe: elastomerowe ED, Form E
  • Uszczelnienie przewodowe: stożkowe 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Oznaczenie Vitillo: AFE22LMG12EL

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada gwint wewnętrzny M30x2?

Tak. Strona przewodowa posiada gwint wewnętrzny M30x2 ze stożkiem uszczelniającym 24°. Po stronie korpusu zastosowano zewnętrzny gwint G 3/4" BSPP z uszczelką ED.

Co oznacza 22L w nazwie przyłączki?

Oznaczenie 22L określa rozmiar w serii lekkiej L. Jest istotne przy doborze kompatybilnych końcówek przewodów i elementów złącznych hydrauliki siłowej.

Czy po stronie BSP potrzebna jest dodatkowa podkładka?

Przyłączka posiada uszczelnienie ED przeznaczone do współpracy z odpowiednim gniazdem BSPP. Przy prawidłowym doborze i nieuszkodzonych powierzchniach uszczelniających dodatkowa podkładka nie jest potrzebna.

Przyłączki calowo-metryczne w ofercie HYDRON

Pozostałe warianty gwintów BSP i metrycznych dostępne są w kategorii przyłączki proste calowo-metryczne. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, serii L i S oraz końcówek do przewodów hydraulicznych.

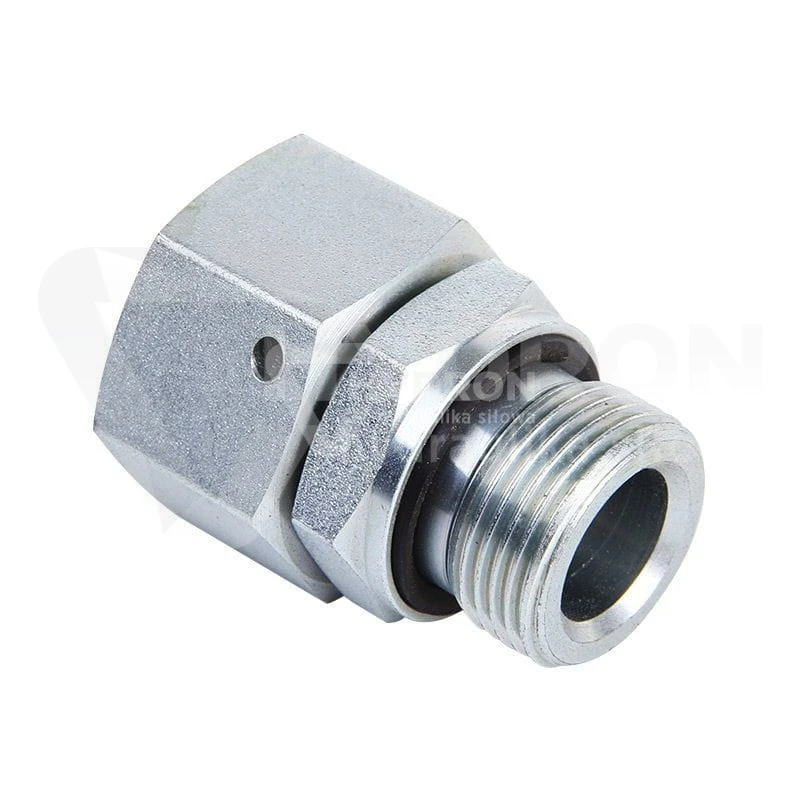

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
