Przyłączka prosta BA ED 1/2" / M26x1,5 18L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 29,77 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 M26X1,5
  • Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AFE18LMG08EL

Opis

Przyłączka prosta BA ED 1/2" BSP / M26x1,5 18L

Przyłączka prosta BA ED 1/2" BSP / M26x1,5 18L to stalowy element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń z gniazdem BSPP z przewodami wyposażonymi w odpowiednie przyłącze metryczne. Posiada zewnętrzny gwint G 1/2" BSPP z uszczelką elastomerową ED oraz wewnętrzny gwint M26x1,5 ze stożkiem uszczelniającym 24°. Konstrukcja należy do serii lekkiej L w rozmiarze 18L.

Zastosowanie przyłączki BA ED w hydraulice siłowej

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu, kolanka lub innego odpowiedniego elementu do pompy, siłownika, rozdzielacza bądź bloku hydraulicznego. Jest przydatna podczas montażu, modernizacji i napraw instalacji.

Gwint G 1/2" BSPP z uszczelnieniem ED

Strona korpusowa została wyposażona w walcowy gwint zewnętrzny G 1/2" BSPP. Szczelność połączenia zapewnia uszczelnienie elastomerowe ED, które współpracuje z odpowiednio przygotowaną powierzchnią gniazda. Nie ma potrzeby stosowania dodatkowej podkładki, jeżeli uszczelka ED jest prawidłowo dobrana, a powierzchnie przylegania nie są uszkodzone.

Gwint wewnętrzny M26x1,5 ze stożkiem 24°

Po stronie przewodu zastosowano gwint wewnętrzny M26x1,5 oraz stożkową powierzchnię uszczelniającą 24°. Przyłącze współpracuje z odpowiednio dobranym elementem męskim systemu metrycznego DIN 2353. Przy montażu należy sprawdzić zgodność gwintu, kąta stożka i konstrukcji obu elementów.

Seria lekka 18L - dobór odpowiedniego połączenia

Oznaczenie 18L informuje o wykonaniu w serii lekkiej L. Podczas doboru końcówki przewodu należy uwzględnić rozmiar 18L oraz rodzaj powierzchni uszczelniającej. Nie należy dobierać złączki wyłącznie na podstawie średnicy gwintu, ponieważ elementy różnych systemów mogą wymagać odmiennej geometrii połączenia.

Przyłączka BA z gwintem wewnętrznym a wersja zewnętrzna

Wersja BA ma wewnętrzny gwint M26x1,5, dlatego różni się od standardowej przyłączki ED z zewnętrznym gwintem metrycznym. Rozróżnienie jest istotne podczas wymiany części oraz doboru zakończenia przewodu. Przed zakupem należy ustalić, jaki typ przyłącza posiada współpracujący element.

Materiał i montaż przyłączki hydraulicznej

Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów, uszczelki ED oraz powierzchni stożka 24°. Połączenie powinno być czyste, prawidłowo dopasowane i dokręcone zgodnie z wymaganiami współpracujących elementów.

Parametry techniczne i oznaczenie Vitillo

  • Typ: przyłączka prosta BA ED BSP / metryczna
  • Gwint korpusowy: G 1/2" BSPP, zewnętrzny
  • Gwint przewodowy: M26x1,5, wewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 18L
  • Kąt stożka uszczelniającego: 24°
  • Uszczelnienie korpusowe: elastomerowe ED
  • Uszczelnienie przewodowe: stożkowe 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Oznaczenie Vitillo: AFE18LMG08EL

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada gwint wewnętrzny M26x1,5?

Tak. Strona przewodowa posiada gwint wewnętrzny M26x1,5 ze stożkiem 24°. Po stronie korpusu znajduje się gwint zewnętrzny G 1/2" BSPP z uszczelką ED.

Co oznacza 18L w nazwie przyłączki?

Oznaczenie 18L wskazuje na rozmiar 18 w serii lekkiej L. Jest ono istotne przy doborze kompatybilnych złączek i końcówek przewodów hydraulicznych.

Czy wersję BA można zastąpić przyłączką z gwintem zewnętrznym M26x1,5?

Nie bez sprawdzenia całego połączenia. Przyłączka BA posiada żeńskie przyłącze metryczne, natomiast wersja zewnętrzna wymaga odpowiedniej końcówki współpracującej. Oba wykonania mają różną konstrukcję strony przewodowej.

Przyłączki calowo-metryczne w ofercie HYDRON

Pozostałe warianty i rozmiary dostępne są w kategorii przyłączki proste calowo-metryczne. HYDRON zapewnia profesjonalne wsparcie techniczne przy doborze gwintów BSP, przyłączy metrycznych, serii L i S oraz elementów do przewodów hydraulicznych.

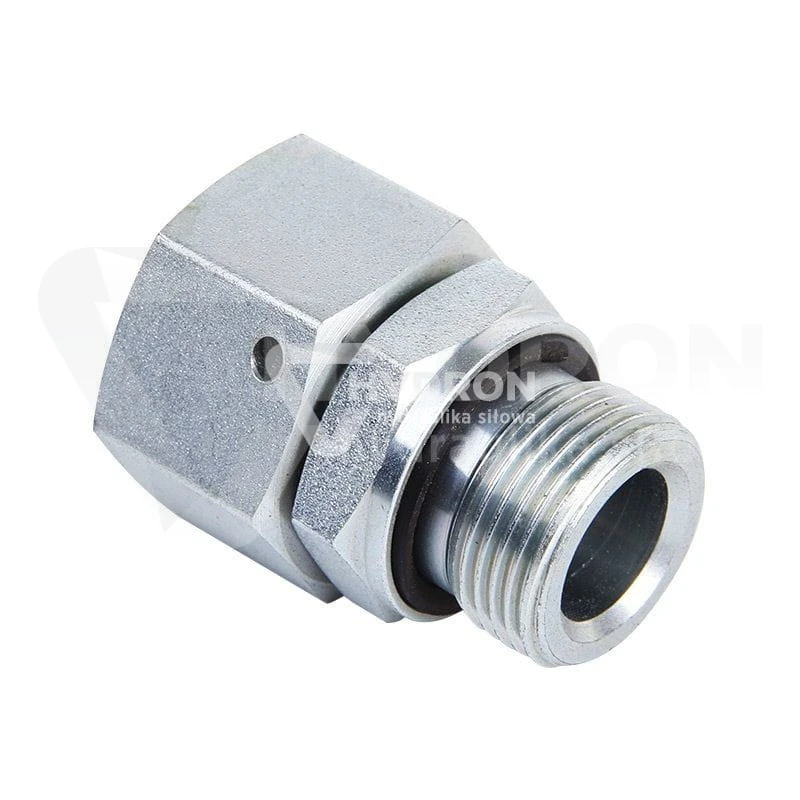

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
