Przyłączka prosta BA ED 1/2" / M24x1,5 16S
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: 1/2/M24 BA
Kod kreskowy: 5905009146870
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1/2" BSP
- Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
- Rozmiar gwintu 2 M24X1,5
- Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 400 bar
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AFE16SMG08EL
Opis

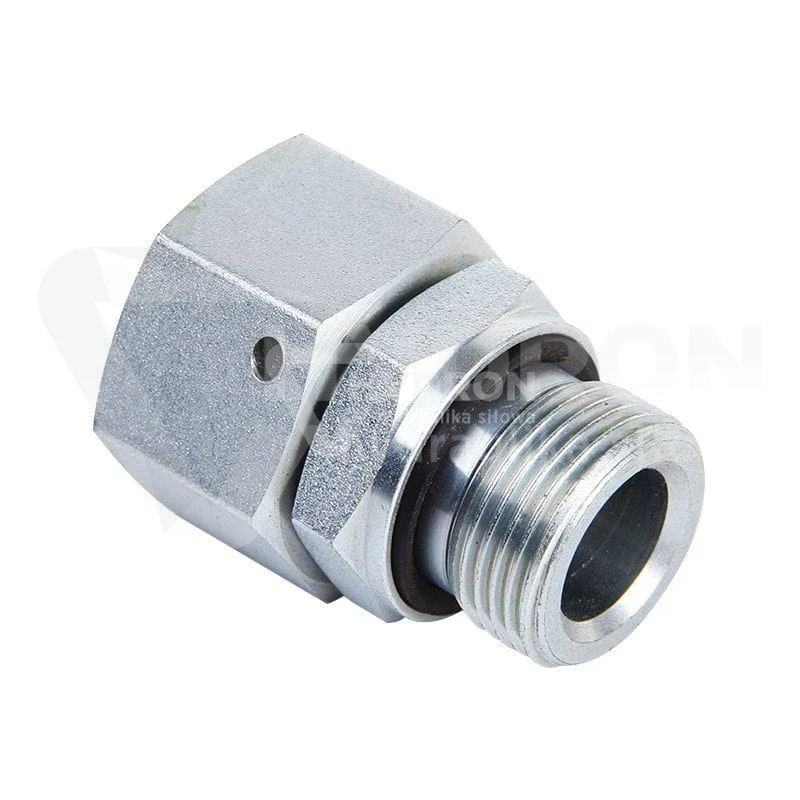

Przyłączka prosta BA ED 1/2" BSP / M24x1,5 16S
Przyłączka prosta BA ED 1/2" BSP / M24x1,5 16S to stalowy element złączny hydrauliki siłowej przeznaczony do połączenia urządzenia z gwintem BSP z przewodem hydraulicznym wyposażonym w odpowiednią końcówkę metryczną. Przyłączka posiada zewnętrzny gwint G 1/2" BSPP z uszczelnieniem elastomerowym ED oraz wewnętrzny gwint M24x1,5 ze stożkiem uszczelniającym 24°. Wykonanie należy do serii ciężkiej S w rozmiarze 16S.
Zastosowanie przyłączki BA ED w hydraulice siłowej
Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia połączenie przewodu hydraulicznego z pompą, siłownikiem, rozdzielaczem lub blokiem hydraulicznym. Może być wykorzystywana podczas montażu nowych instalacji, modernizacji i prac serwisowych.
Gwint G 1/2" BSPP z uszczelnieniem ED
Strona korpusowa posiada zewnętrzny gwint walcowy G 1/2" BSPP. Uszczelnienie elastomerowe ED współpracuje z odpowiednio przygotowaną powierzchnią gniazda urządzenia hydraulicznego. Szczelność połączenia uzyskuje się poprzez dociśnięcie uszczelki do powierzchni przylegania, a nie przez uszczelnianie samych zwojów gwintu.
Gwint wewnętrzny M24x1,5 i stożek 24°
Od strony przewodu zastosowano gwint wewnętrzny M24x1,5 oraz stożkową powierzchnię uszczelniającą 24°. Przyłącze współpracuje z odpowiednio dobranym elementem męskim systemu DIN 2353, przeznaczonym do połączenia stożkowego. Podczas montażu należy sprawdzić zgodność gwintu, serii oraz geometrii powierzchni współpracujących.
Seria ciężka 16S - znaczenie przy doborze
Oznaczenie 16S wskazuje na wykonanie w serii ciężkiej S, stosowanej w hydraulicznych połączeniach metrycznych. Rozmiar ten należy uwzględnić przy doborze współpracującej końcówki przewodu, kolanka lub innego elementu złącznego. Nie należy zastępować go elementem serii lekkiej L wyłącznie na podstawie podobnego wyglądu.
Przyłączka BA a przyłączka z gwintem zewnętrznym M24x1,5
Wersja BA posiada wewnętrzny gwint metryczny M24x1,5. Różni się zatem od przyłączek wyposażonych w dwa gwinty zewnętrzne. Podczas wymiany elementu trzeba ustalić, czy przewód ma zostać podłączony do przyłącza żeńskiego, czy męskiego. Znaczenie ma także rodzaj uszczelnienia stożkowego.
Materiał i zabezpieczenie powierzchni
Przyłączka wykonana jest ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów, uszczelki ED i stożka 24°. Powierzchnie uszczelniające powinny być czyste, bez zarysowań i uszkodzeń mogących wpływać na szczelność.
Parametry techniczne przyłączki BA ED 16S
- Typ: przyłączka prosta BA ED BSP / metryczna
- Gwint korpusowy: G 1/2" BSPP, zewnętrzny
- Gwint przewodowy: M24x1,5, wewnętrzny
- Seria przyłącza: ciężka S
- Rozmiar przyłącza: 16S
- Kąt stożka uszczelniającego: 24°
- Uszczelnienie korpusowe: elastomerowe ED
- Uszczelnienie przewodowe: stożkowe 24°
- Materiał: stal automatowa
- Zabezpieczenie powierzchni: ocynk
- Medium robocze: olej hydrauliczny
- Oznaczenie Vitillo: AFE16SMG08EL
Najczęściej zadawane pytania (FAQ)
Czy przyłączka posiada gwint wewnętrzny M24x1,5?
Tak. Od strony przewodu zastosowano gwint wewnętrzny M24x1,5 ze stożkiem 24°. Po stronie korpusu znajduje się gwint zewnętrzny G 1/2" BSPP z uszczelnieniem ED.
Czym różni się seria 16S od serii lekkiej L?
Seria S oznacza wykonanie ciężkie, a seria L wykonanie lekkie. Elementy należy dobierać zgodnie z wymaganą serią i rozmiarem, ponieważ nie wszystkie warianty mają zgodne gwinty oraz powierzchnie uszczelniające.
Czy po stronie BSP trzeba zastosować dodatkową podkładkę?
Przyłączka posiada uszczelnienie ED przeznaczone do współpracy z odpowiednim gniazdem BSPP. Prawidłowo dobrana i nieuszkodzona uszczelka zapewnia uszczelnienie tego połączenia bez potrzeby dokładania kolejnej podkładki.
Przyłączki calowo-metryczne w ofercie HYDRON
Pozostałe warianty gwintów BSP i metrycznych dostępne są w kategorii przyłączki proste calowo-metryczne. HYDRON oferuje fachowe wsparcie techniczne przy doborze gwintów, serii DIN oraz końcówek przewodów hydraulicznych.
Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
