Gwint 1/8 BSP – jaki to gwint

Gwint 1/8 BSP (British Standard Pipe) to precyzyjny gwint rurowy należący do grupy najczęściej stosowanych połączeń w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych. Charakteryzuje się 28 zwojami na cal (28 TPI) i średnicą zewnętrzną wynoszącą około 9,7 mm, przy średnicy wewnętrznej w granicach 8,5–8,9 mm. Dzięki niewielkim wymiarom oraz dużej szczelności, gwint ten znajduje zastosowanie w układach pomiarowych i pomocniczych, gdzie liczy się kompaktowa konstrukcja i niezawodność.

Czym wyróżnia się gwint 1/8 BSP?

Gwinty BSP o profilu 55° występują w dwóch podstawowych odmianach:

• BSPP (Parallel) – gwint równoległy, uszczelniany przy pomocy podkładek miedzianych lub aluminiowych,

• BSPT (Tapered) – gwint stożkowy, który samouszczelnia się dzięki zbieżności zwojów.

Taka konstrukcja zapewnia trwałe i odporne na wibracje połączenie, co jest szczególnie ważne w układach hydraulicznych narażonych na zmienne ciśnienie robocze. Gwint 1/8 BSP jest powszechnie stosowany w elementach takich jak mufki, kolanka, trójniki, króćce, złączki oraz korki wykorzystywane w urządzeniach pomiarowych i smarujących.

Gwint 1/8" ile to mm

Gwint 1 8 ile to mm – to jedno z najczęściej zadawanych pytań przy doborze złączek hydraulicznych, manometrów czy zaworów. Gwint 1/8 cala BSP ma średnicę zewnętrzną około 9,7 mm oraz 28 zwojów na cal (28 TPI). Nie oznacza to jednak, że 1/8 cala = 3,175 mm – w gwintach rurowych oznaczenie calowe nie odpowiada bezpośrednio średnicy mierzonej suwmiarką. W ofercie Hydron dostępny jest pełny zakres gwintów calowych BSP, w tym gwint 1/8 BSP stosowany w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych.

Gwint 1/8 ile to mm – dokładne przeliczenie

Częsty błąd polega na prostym przeliczeniu:

1 cal = 25,4 mm
1/8 cala = 3,175 mm

To przeliczenie jest matematycznie poprawne, ale nie dotyczy gwintów rurowych BSP. W gwintach rurowych oznaczenie calowe jest nazwą handlową, a nie bezpośrednią średnicą.

Zastosowanie gwintu 1/8 BSP

Ze względu na swoje wymiary i właściwości, gwint 1/8 BSP znajduje szerokie zastosowanie w:

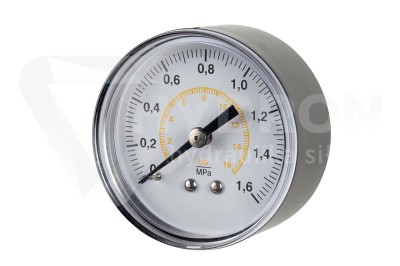

• połączeniach manometrów, czujników ciśnienia i temperatury,

• systemach centralnego smarowania,

• instalacjach pneumatycznych i hydraulicznych niskociśnieniowych,

• liniach pomiarowych i kontrolnych,

• urządzeniach przemysłowych i laboratoryjnych.

Gwint ten jest także często używany w układach testowych, gdzie wymagana jest wysoka szczelność oraz szybki montaż i demontaż połączenia.

Dlaczego warto wybrać gwinty BSP dostępne w Hydron?

Firma Hydron oferuje szeroki wybór złączy i elementów z gwintami BSP, wykonanych z najwyższej jakości materiałów odpornych na korozję i uszkodzenia mechaniczne. Produkty dostępne w naszym sklepie spełniają wymagania branżowe oraz normy jakości, gwarantując niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach przemysłowych. Nasz zespół ekspertów pomaga w doborze odpowiednich złączy oraz adapterów, aby zapewnić pełną kompatybilność z istniejącymi układami hydraulicznymi i pneumatycznymi.

Parametry techniczne gwintu 1/8 BSP:

• Typ gwintu: BSP (British Standard Pipe)

• Skok gwintu: 28 zwojów/cal

• Średnica zewnętrzna: ok. 9,7 mm

• Średnica wewnętrzna: 8,5–8,9 mm

• Kąt profilu: 55°

• Wersje: BSPP (równoległy), BSPT (stożkowy)

• Typowe zastosowania: manometry, czujniki, układy pomiarowe, instalacje smarowania

Zamów gwinty BSP w sklepie Hydron i zapewnij swoim instalacjom trwałe, szczelne oraz w pełni bezpieczne połączenia hydrauliczne.

Różnice między 1/8 BSP a 1/8 NPT

Jednym z najczęstszych problemów montażowych jest pomylenie 1/8 BSP z 1/8 NPT. Choć średnice są zbliżone, standardy te różnią się kątem zarysu gwintu oraz zasadą uszczelniania. Gwint BSP posiada kąt 55 stopni, natomiast NPT 60 stopni. Wersja NPT jest zawsze stożkowa i uszczelnia się na gwincie, podczas gdy BSP w wersji cylindrycznej wymaga dodatkowego elementu uszczelniającego. Próba połączenia tych standardów może skutkować uszkodzeniem gwintu lub trwałą nieszczelnością. W hydraulice siłowej nie ma miejsca na kompromisy w tym zakresie, dlatego identyfikacja typu gwintu jest absolutną podstawą poprawnego montażu.

Najczęstsze błędy przy identyfikacji gwintu 1/8

W praktyce serwisowej bardzo często zdarza się, że użytkownik mierzy około 9–10 mm i zakłada, że ma do czynienia z gwintem metrycznym M10. Tymczasem gwint metryczny ma inny skok i kąt zarysu. Kolejnym błędem jest ignorowanie liczby zwojów na cal oraz rodzaju uszczelnienia. Bez tych informacji nie można jednoznacznie określić standardu. W Hydron dobór elementów gwintowanych odbywa się w oparciu o normy ISO oraz wieloletnie doświadczenie w hydraulice siłowej. W przypadku wątpliwości możliwa jest identyfikacja na podstawie zdjęcia lub pomiaru, co pozwala uniknąć przestojów w pracy maszyny.

FAQ

Jaką średnicę ma gwint 1/8 BSP w milimetrach?
Gwint 1/8 BSP ma około 9,7 mm średnicy zewnętrznej oraz 28 zwojów na cal.

Czy 1/8 cala to 3,175 mm w przypadku gwintu?
Nie. To przeliczenie matematyczne dotyczy długości, natomiast w gwintach rurowych oznaczenie 1/8 nie odpowiada bezpośrednio średnicy gwintu.

Czy 1/8 BSP i 1/8 NPT są zamienne?
Nie są zamienne. Różnią się kątem zarysu oraz zasadą uszczelniania.

Gdzie stosuje się gwint 1/8 BSP?
Najczęściej w hydraulice siłowej, pneumatyce, manometrach i czujnikach ciśnienia.

Ile kosztują elementy z gwintem 1/8 BSP?
Cena zależy od rodzaju elementu, takiego jak złączka, korek czy redukcja. Aktualne ceny dostępne są przy produktach w sklepie Hydron.
