Gwint 1 1/4 BSP w hydraulice siłowej

Gwint 1 1/4 BSP jest jednym z najczęściej spotykanych gwintów calowych stosowanych w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych. Występuje w połączeniach o większych średnicach nominalnych, gdzie wymagany jest wysoki przepływ medium oraz stabilność połączenia pod obciążeniem ciśnieniowym. Standard BSP wywodzi się z norm brytyjskich i jest powszechnie stosowany w Europie, zwłaszcza w układach hydraulicznych maszyn przemysłowych, rolniczych i budowlanych. Gwint 1 1/4 BSP spotykany jest zarówno w złączkach, adapterach, korkach, jak i w korpusach zaworów oraz blokach hydraulicznych.

Czym jest gwint BSP i jak go rozumieć

Gwint BSP (British Standard Pipe) to gwint calowy o kącie zarysu 55 stopni. Występuje w dwóch podstawowych odmianach: BSPP (gwint cylindryczny) oraz BSPT (gwint stożkowy). W przypadku gwintu 1 1/4 BSP bardzo często spotyka się wersję cylindryczną, która wymaga dodatkowego elementu uszczelniającego. Gwint BSPP nie uszczelnia się na zwoju gwintu, lecz poprzez zastosowanie uszczelnienia płaskiego, oringu lub podkładki metalowo-gumowej. Ma to istotne znaczenie przy doborze odpowiednich elementów złącznych oraz przy montażu instalacji hydraulicznej.

Gwint 1 1/4 BSP – wymiary i parametry

Gwint 1 1/4 BSP posiada określone parametry geometryczne, które pozwalają jednoznacznie go zidentyfikować. Średnica zewnętrzna gwintu wynosi około 41,9 mm, natomiast skok gwintu odpowiada 11 zwojom na cal. Parametry te są wspólne dla gwintów BSP niezależnie od producenta, co zapewnia kompatybilność elementów. W praktyce oznacza to, że złączki, adaptery czy korki z gwintem 1 1/4 BSP mogą być stosowane w różnych instalacjach, o ile zachowana zostanie zgodność typu gwintu oraz sposób uszczelnienia połączenia.

Gwint 1 1/4 BSPP a BSPT – różnice praktyczne

W hydraulice siłowej bardzo istotne jest rozróżnienie pomiędzy gwintem cylindrycznym BSPP a stożkowym BSPT. Gwint 1 1/4 BSPP ma stałą średnicę na całej długości i wymaga uszczelnienia na czole połączenia. Gwint BSPT uszczelnia się natomiast na zwoju gwintu poprzez jego stożkowy kształt. Zastosowanie niewłaściwego typu gwintu może prowadzić do nieszczelności, uszkodzenia gwintu lub trudności montażowych. Dlatego przed doborem elementu należy zawsze określić, czy w danej instalacji wymagany jest gwint cylindryczny czy stożkowy.

Zastosowanie gwintu 1 1/4 BSP w instalacjach

Gwint 1 1/4 BSP stosowany jest przede wszystkim w instalacjach o większych przepływach, gdzie średnice nominalne przewodów i elementów są większe niż standardowe rozmiary 1/4, 3/8 czy 1/2 cala. Spotykany jest w hydraulice maszyn budowlanych, instalacjach przemysłowych, agregatach hydraulicznych oraz układach smarowania centralnego. Często wykorzystywany jest również w pompach hydraulicznych, rozdzielaczach oraz filtrach, gdzie istotne jest zapewnienie szczelności przy jednoczesnym zachowaniu wysokiej wydajności przepływu medium roboczego.

Jak prawidłowo zidentyfikować gwint 1 1/4 BSP

Identyfikacja gwintu 1 1/4 BSP polega na pomiarze średnicy zewnętrznej gwintu oraz określeniu skoku. Pomiar średnicy pozwala odróżnić gwint 1 1/4 BSP od zbliżonych rozmiarów, takich jak 1 BSP czy 1 1/2 BSP. Dodatkowo istotne jest sprawdzenie kąta zarysu gwintu, który w przypadku BSP wynosi 55 stopni. W praktyce serwisowej często stosuje się wzorniki gwintów lub porównanie z tabelami wymiarów, co pozwala uniknąć błędów przy doborze złączek i adapterów.

Typowe błędy przy stosowaniu gwintu 1 1/4 BSP

Jednym z najczęstszych błędów jest próba połączenia gwintu BSP z gwintem metrycznym lub NPT. Pomimo podobnych średnic, różnice w kącie zarysu oraz skoku powodują brak szczelności i ryzyko uszkodzenia elementów. Drugim częstym błędem jest brak odpowiedniego uszczelnienia w połączeniach BSPP. Gwint cylindryczny zawsze wymaga zastosowania uszczelnienia, bez którego połączenie nie będzie szczelne nawet przy prawidłowym dokręceniu.

Gwint 1 1/4 BSP w ofercie Hydron

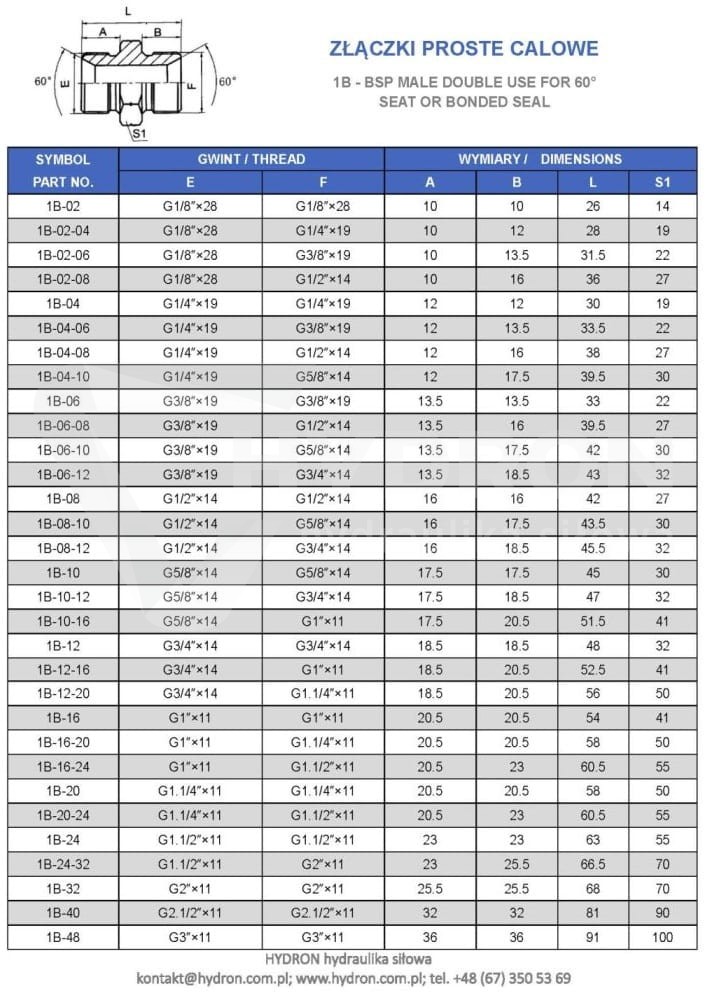

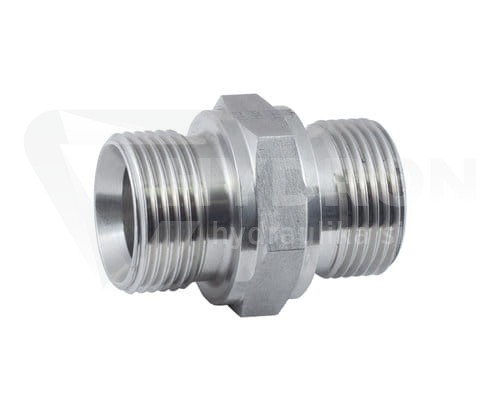

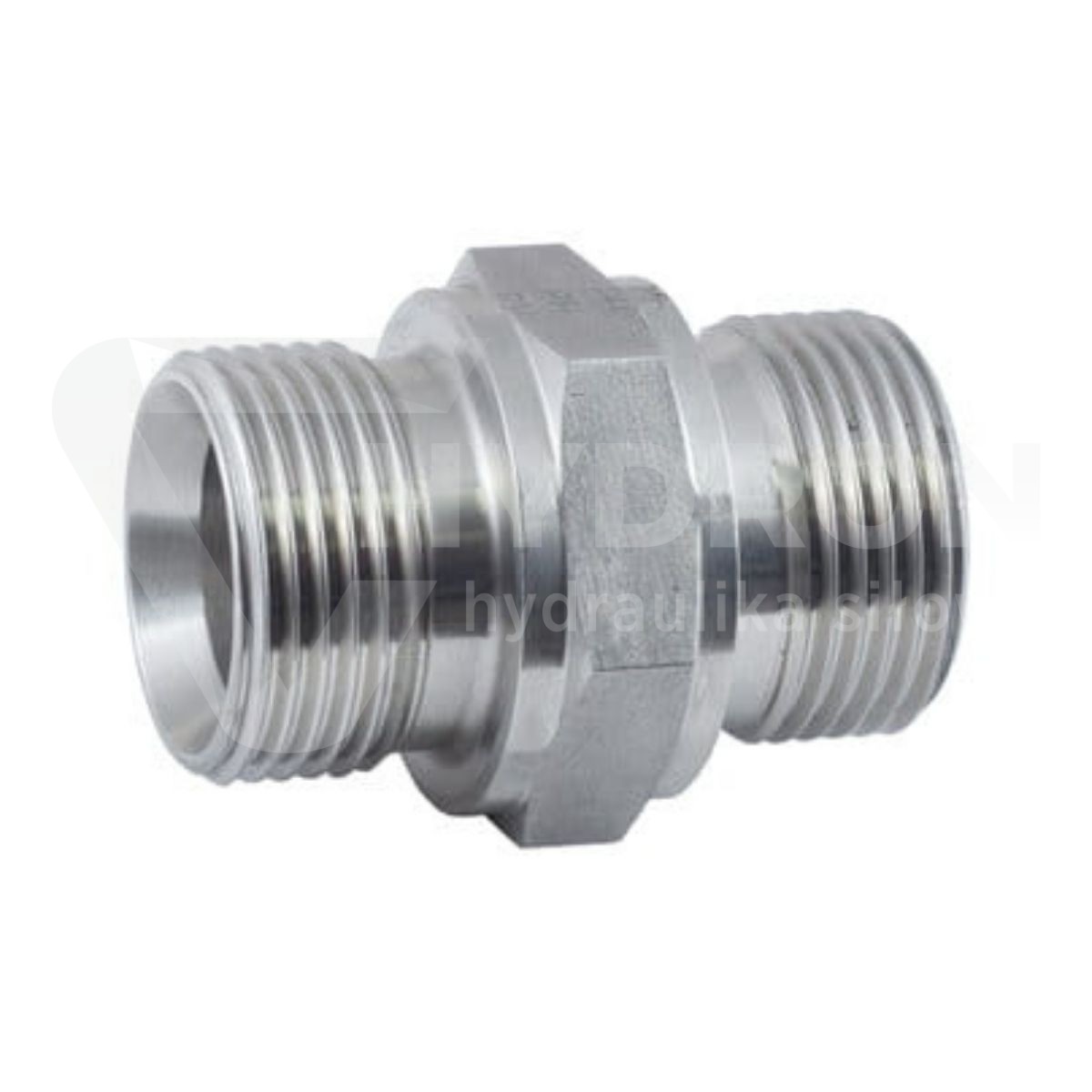

W ofercie Hydron dostępne są elementy z gwintem 1 1/4 BSP, takie jak złączki, adaptery, korki oraz elementy połączeniowe stosowane w hydraulice siłowej. Dzięki szerokiemu asortymentowi możliwy jest dobór odpowiedniego elementu zarówno do nowych instalacji, jak i do prac serwisowych oraz modernizacji istniejących układów. Wsparcie techniczne Hydron pozwala na właściwy dobór gwintu oraz sposobu uszczelnienia, co ma znaczenie dla bezpieczeństwa i trwałości instalacji.

FAQ

Jakie są wymiary gwintu 1 1/4 BSP?
Gwint 1 1/4 BSP ma średnicę zewnętrzną około 41,9 mm oraz 11 zwojów na cal.

Czy gwint 1 1/4 BSP jest cylindryczny czy stożkowy?
Może występować jako BSPP (cylindryczny) lub BSPT (stożkowy), w zależności od zastosowania.

Jak uszczelnić gwint 1 1/4 BSPP?
Gwint BSPP wymaga zastosowania uszczelnienia płaskiego, oringu lub podkładki metalowo-gumowej.

Czy gwint BSP można łączyć z NPT?
Nie zaleca się łączenia gwintów BSP i NPT ze względu na różnice w kącie zarysu i skoku gwintu.
