Złączka prosta BB M10X1 5L

Przejdź do sekcji Opinie

5,42 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M10x1
Rozmiar gwintu 1 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
Rozmiar gwintu 2 M10X1
Rozmiar gwintu 2 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

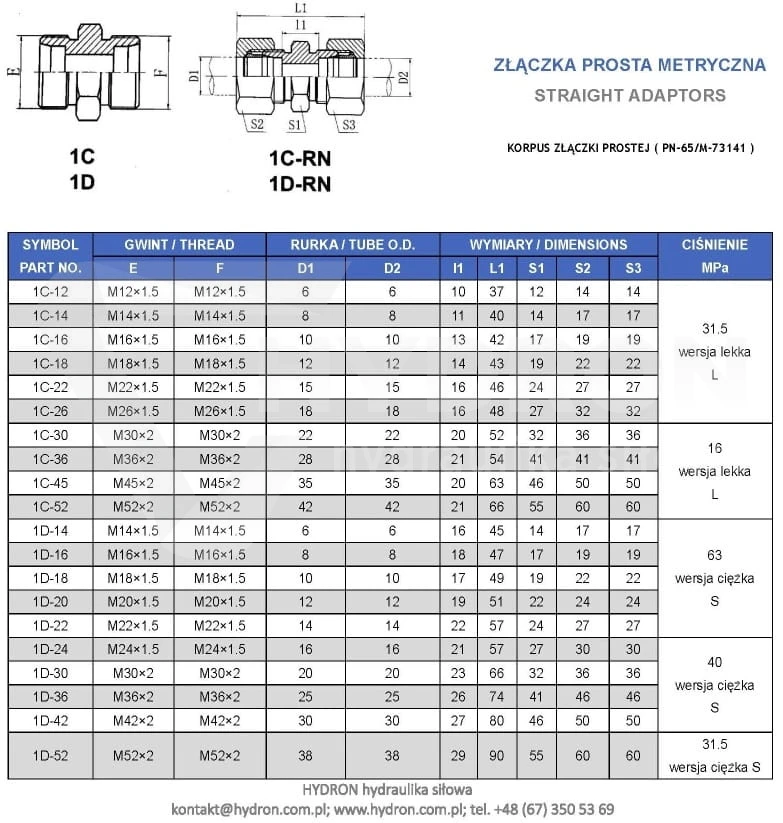

Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M10x1 5L – nypel metryczny hydrauliczny 24°

Złączka prosta BB M10x1 5L to dwustronny łącznik hydrauliczny z gwintami zewnętrznymi metrycznymi M10x1 i stożkowymi powierzchniami przyłączeniowymi 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 5 mm w systemie zaciskowym serii lekkiej L. Nypel M10x1 umożliwia wykonanie szczelnego połączenia pomiędzy dwoma kompatybilnymi elementami instalacji hydraulicznej. Stosowany jest w maszynach rolniczych, leśnych, budowlanych oraz urządzeniach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ: 5L – seria lekka.
Gwint zewnętrzny strony 1: M10x1.
Gwint zewnętrzny strony 2: M10x1.
Średnica zewnętrzna współpracującej rury: 5 mm.
Skok gwintu: 1 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 315 bar.
Średnica zewnętrzna gwintu: 9,7–9,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 8,7–9,1 mm.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Zastosowanie złączki prostej BB M10x1 5L

Złączka hydrauliczna M10x1 znajduje zastosowanie przy budowie, naprawie i modernizacji instalacji hydrauliki siłowej. Umożliwia połączenie dwóch przewodów lub przyłączy wyposażonych w odpowiednie nakrętki i pierścienie zaciskowe systemu metrycznego 24°. Stosowana jest w układach hydraulicznych ciągników, maszyn sadowniczych, leśnych, sprzętu budowlanego oraz urządzeń przemysłowych.

Budowa i sposób uszczelnienia

Korpus złączki wyposażony jest w dwa jednakowe gwinty zewnętrzne M10x1 oraz stożki zaciskowe 24°. Konstrukcja odpowiada systemowi połączeń metrycznych serii lekkiej, zgodnie z DIN 2353. Szczelność uzyskuje się poprzez prawidłowy montaż kompatybilnych elementów zaciskowych. Podczas dokręcania nakrętek pierścienie zaciskowe współpracują z powierzchniami stożkowymi korpusu złączki.

Produkt określany jest również jako nypel M10x1, złączka hydrauliczna 5L, łącznik metryczny M10x1, złączka prosta BB 24° lub korpus złącza hydraulicznego 5L.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.
