Wąż hydrauliczny DN06 1SN ULTIMATE 135st. 225 bar

Przejdź do sekcji Opinie

22,58 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 6 mm = DN06 (1/4")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 225 bar
Temperatura pracy węża -40°C do +135°C (chwilowo +150°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża niebieski

Opis

Wąż hydrauliczny ULTIMATE 1SN DN6 ( 1/4" )

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne. Wąż 1SN jest wężem, którego powierzchnia jest bandażowana.

Czym jest wąż hydrauliczny DN06 1SN 135°C 225 bar

Wąż hydrauliczny DN06 1SN 135°C 225 bar to wysokociśnieniowy przewód hydrauliki siłowej przeznaczony do pracy z olejami hydraulicznymi w podwyższonej temperaturze. Oznaczenie DN06 wskazuje średnicę nominalną wewnętrzną 6 mm, natomiast symbol 1SN oznacza konstrukcję zgodną z normą EN 853 1SN – pojedynczy oplot stalowy o wysokiej wytrzymałości. Wersja 135°C należy do serii ULTIMATE, co oznacza zastosowanie mieszanki gumowej odpornej na wyższą temperaturę pracy niż w standardowych przewodach 1SN. Dzięki temu wąż hydrauliczny DN06 1SN 225 bar może pracować w aplikacjach, w których temperatura medium okresowo lub stale przekracza typowe 100°C.

Norma i budowa przewodu hydraulicznego 1SN

Przewód spełnia wymagania normy EN 853 1SN oraz odpowiada konstrukcyjnie standardom ISO i SAE dla węży jednooplotowych. Budowa obejmuje:

Warstwę wewnętrzną z odpornej na olej gumy syntetycznej.
Wzmocnienie w postaci jednego oplotu z drutu stalowego o wysokiej wytrzymałości.
Warstwę zewnętrzną odporną na ścieranie, czynniki atmosferyczne oraz podwyższoną temperaturę.

Ciśnienie robocze 225 bar zapewnia bezpieczną pracę w typowych układach hydrauliki mobilnej i przemysłowej. W połączeniu z odpowiednio dobranymi końcówkami do węży hydraulicznych oraz prawidłowym procesem zakuwania na zakuwarkach hydraulicznych tworzy trwały i bezpieczny przewód hydrauliczny.

Zastosowanie węża hydraulicznego DN06 1SN 135°C

Wąż hydrauliczny DN06 1SN 135°C 225 bar stosowany jest w maszynach budowlanych, rolniczych, leśnych oraz w urządzeniach przemysłowych. Sprawdza się w instalacjach, gdzie występują podwyższone temperatury oleju, na przykład w układach z intensywną pracą pomp lub w pobliżu źródeł ciepła. Często wykorzystywany jest w liniach sterujących, w obwodach pomocniczych oraz w kompaktowych układach hydraulicznych o mniejszym przepływie. Dzięki średnicy DN06 przewód jest elastyczny i łatwy w prowadzeniu nawet w ograniczonej przestrzeni montażowej. W Hydron możliwa jest również produkcja gotowych przewodów hydraulicznych na wymiar, z zastosowaniem certyfikowanych komponentów i kontroli jakości zgodnej z wymaganiami branżowymi.

Różnice między wężem 1SN 135°C a standardowym 1SN

Podstawowa różnica dotyczy temperatury pracy. Standardowy wąż hydrauliczny 1SN pracuje zazwyczaj do około 100°C, natomiast wersja 135°C została zaprojektowana do pracy w warunkach podwyższonej temperatury. Dodatkowo seria ULTIMATE wyróżnia się inną mieszanką gumową oraz często inną kolorystyką warstwy zewnętrznej, co ułatwia identyfikację w aplikacjach serwisowych. W porównaniu z przewodami 2SN, wąż 1SN posiada jeden oplot stalowy zamiast dwóch, co oznacza mniejszą masę i większą elastyczność, ale również inne parametry ciśnieniowe. Dobór odpowiedniego rozwiązania powinien uwzględniać zarówno ciśnienie robocze, jak i temperaturę oraz charakter pracy układu.

Najczęstsze błędy przy doborze węża DN06 1SN

Częstym błędem jest dobór przewodu wyłącznie na podstawie średnicy, bez uwzględnienia temperatury pracy. W aplikacjach z podwyższoną temperaturą zastosowanie standardowego węża może prowadzić do przyspieszonego starzenia gumy i skrócenia żywotności przewodu. Drugim błędem jest nieuwzględnienie minimalnego promienia gięcia, co powoduje nadmierne naprężenia i uszkodzenia oplotu stalowego. Należy również pamiętać o prawidłowym doborze tulei zaciskowych i końcówek zgodnych z typem węża 1SN. Hydron jako firma z wieloletnim doświadczeniem w hydraulice siłowej zapewnia wsparcie techniczne na etapie doboru, produkcji i serwisu przewodów.

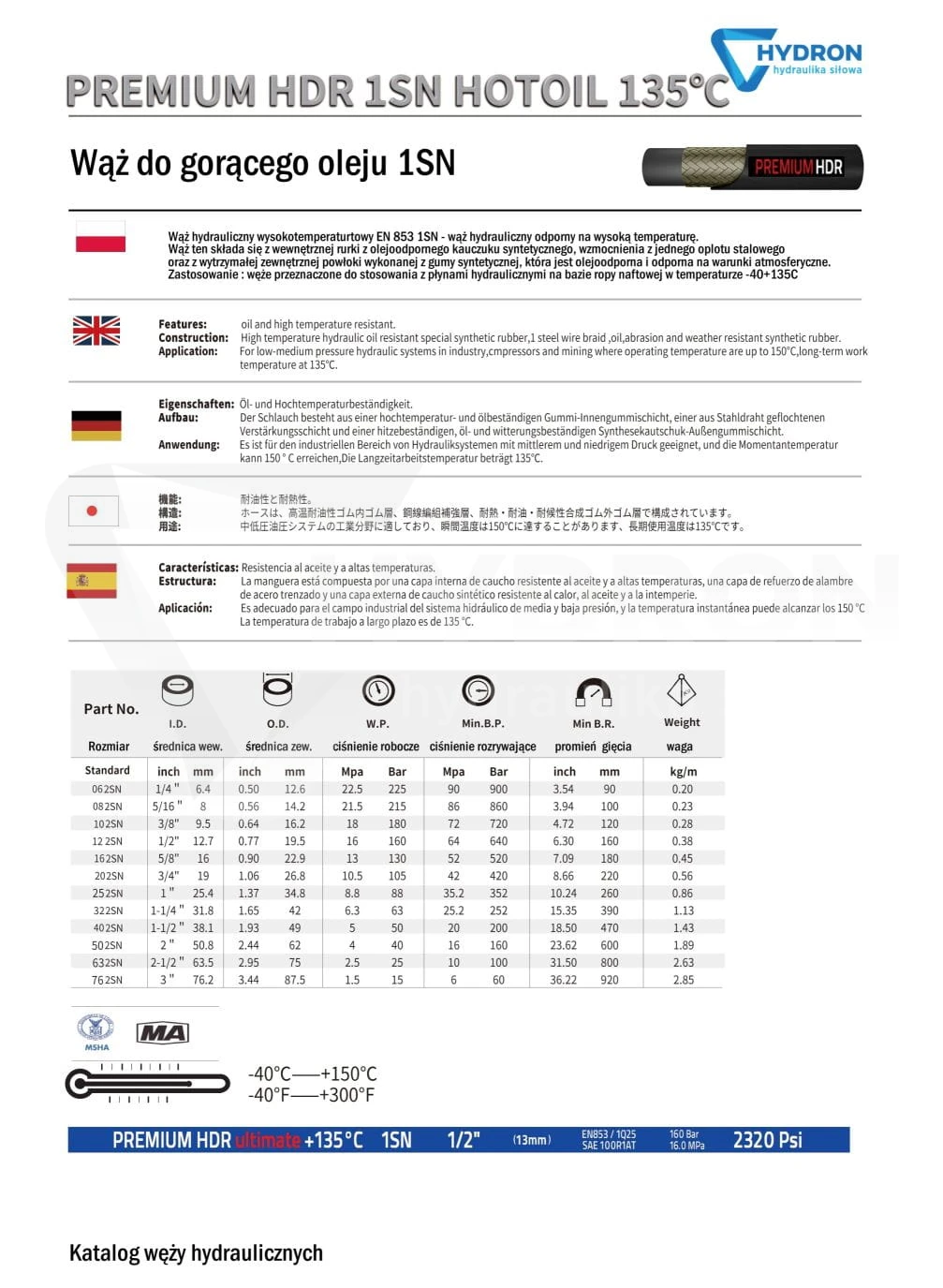

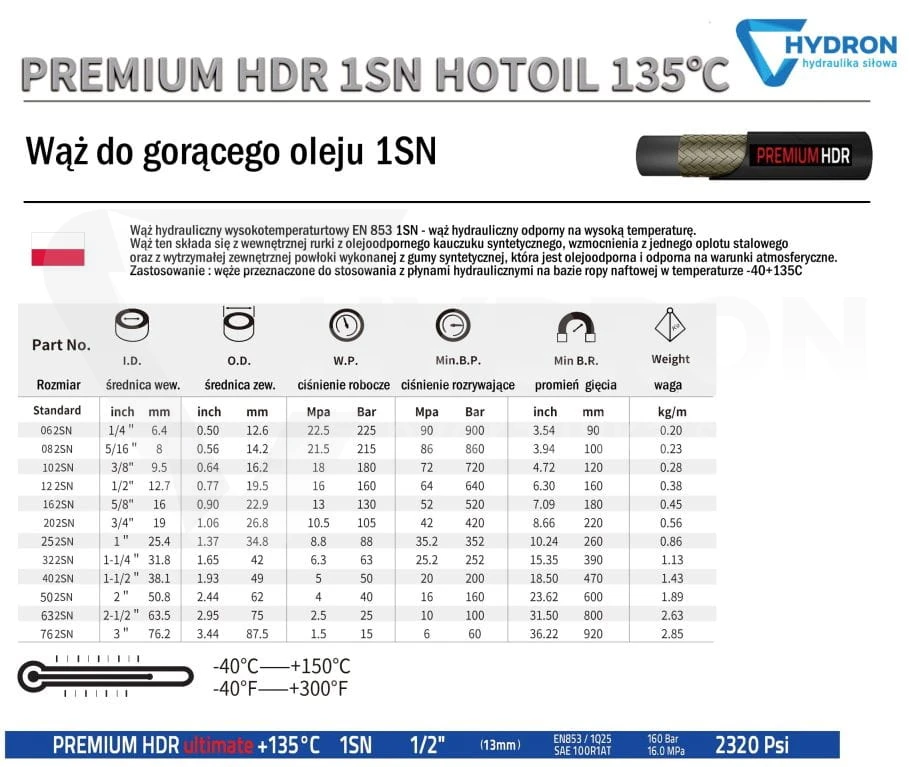

Dane techniczne węża :

Średnica wewnętrzna węża - 6mm ( fi6mm ) czyli 1/4" cala
Średnica zewnętrzna węża : 12,6mm
Ciśnienie robocze : 225 bar / 22,5 MPa
Ciśnienie rozrywające : 900 bar / 90 MPa
Minimalny promień gięcia : 90mm / 3,54 cala
Kolor węża : niebieski
Waga węża : 0,20 kg/m
Temperatura pracy węża : od -50°C do +135°C
Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

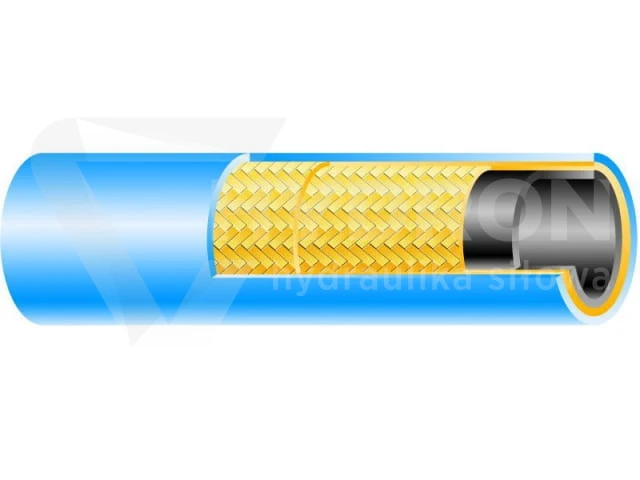

Budowa węża jednooplotowego :

Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C
Wzmocnienie : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.
Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:
płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)
wody (od 0°C do +80C),
sprężonego powietrza (od 0°C do +135°C).
