Zawór zwrotny typ S 1 1/2" WN30 4,5-350bar Ponar

Przejdź do sekcji Opinie

312,91 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1.1/2" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 350 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

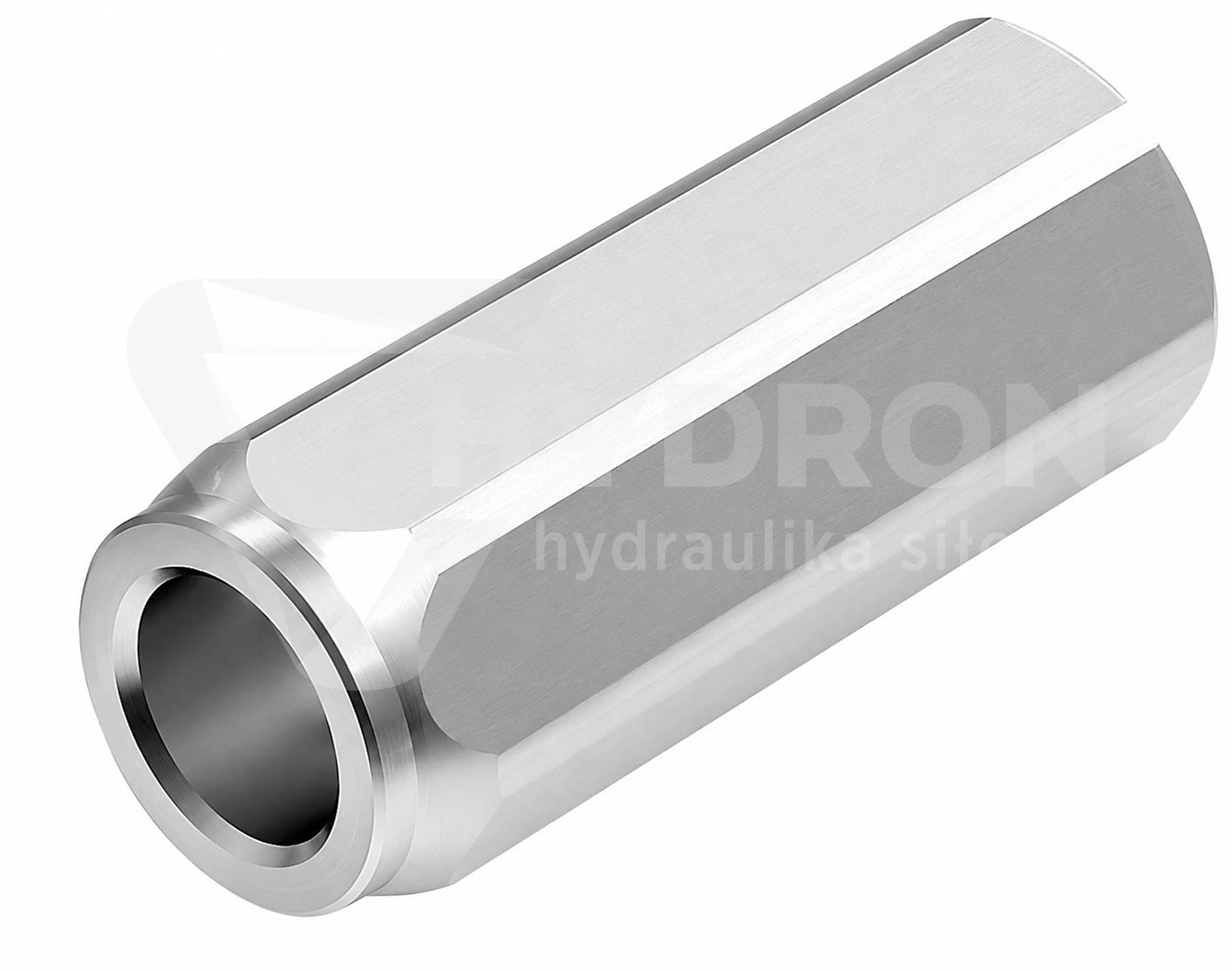

Zawór zwrotny typ S 1 1/2" WN30 4,5-350bar Ponar

Zawór zwrotny typ S 1 1/2" WN30 4,5-350bar Ponar to zawór hydrauliczny liniowy przeznaczony do dużych układów hydrauliki siłowej, w których wymagane jest pewne zabezpieczenie przed przepływem zwrotnym oleju. Element umożliwia przepływ cieczy roboczej w jednym kierunku, a przy próbie cofnięcia medium zamyka drogę przepływu, chroniąc instalację przed spadkiem ciśnienia, niekontrolowanym ruchem odbiornika oraz zakłóceniem pracy układu.

Wykonanie 1 1/2" WN30 jest przeznaczone do instalacji o wysokim natężeniu przepływu. Przyłącze G1 1/2 oraz przepływ maksymalny 300 dm³/min pozwalają stosować ten zawór w większych przewodach rurowych, agregatach hydraulicznych, liniach zasilających, powrotnych oraz obwodach zabezpieczających. To rozwiązanie do układów, w których mniejsze zawory mogłyby powodować zbyt duży opór przepływu lub nie zapewniałyby odpowiedniej przepustowości.

Zapis 4,5-350bar oznacza dwa osobne parametry techniczne. Wartość 4,5 bar określa ciśnienie otwarcia zaworu, czyli próg wymagany do pokonania oporu sprężyny i rozpoczęcia przepływu w kierunku roboczym. Wartość 350 bar oznacza maksymalne dopuszczalne ciśnienie pracy dla wielkości WN30. Nie jest to zakres regulacji ciśnienia.

Wariant z ciśnieniem otwarcia 4,5 bar sprawdza się w instalacjach, gdzie zawór nie powinien otwierać się przy niewielkich pulsacjach, ciśnieniu resztkowym lub chwilowych zmianach obciążenia. Wyższy próg otwarcia pomaga utrzymać stabilniejszą pracę obwodu i ogranicza przypadkowy przepływ oleju przez zawór.

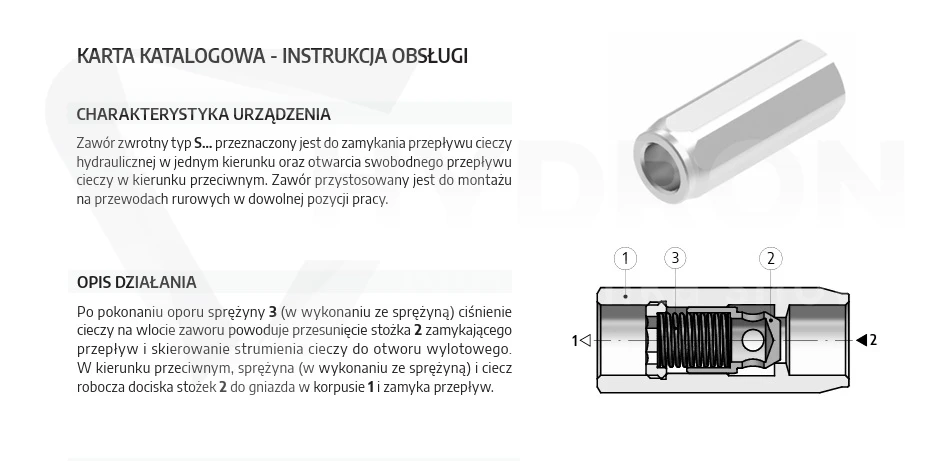

Zgodnie z kartą katalogową PONAR zawór zwrotny typ S służy do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz umożliwiania swobodnego przepływu w kierunku przeciwnym. Dla wykonania WN30 karta podaje przyłącze G1 1/2, długość 138 mm, wymiar pod klucz 60 mm, przepływ maksymalny 300 dm³/min, ciśnienie pracy 35 MPa oraz masę 1,85 kg.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN30
Rozmiar przyłącza: 1 1/2"
Przyłącze hydrauliczne: G1 1/2
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,45 MPa / 4,5 bar
Maksymalne ciśnienie pracy: 35 MPa / 350 bar
Maksymalny przepływ: 300 dm³/min

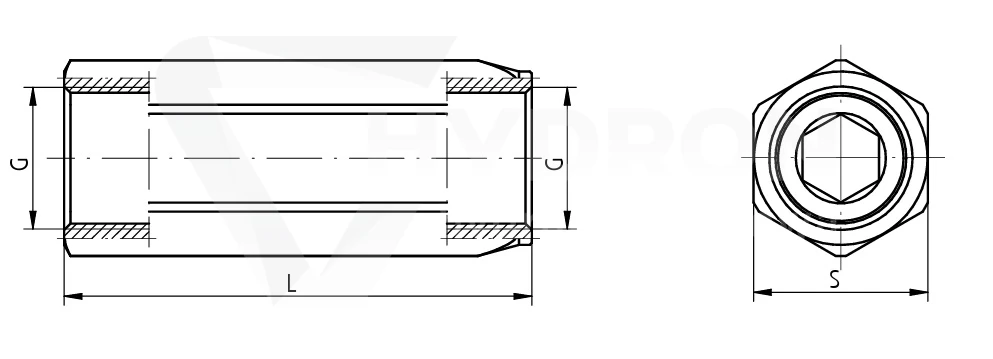

Długość L: 138 mm
Rozmiar pod klucz S: 60 mm
Masa: 1,85 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Znaczenie ciśnienia otwarcia 4,5 bar

Ciśnienie otwarcia 4,5 bar oznacza, że zawór zaczyna przepuszczać olej dopiero po osiągnięciu wyraźnego ciśnienia po stronie zasilania. W dużych układach hydraulicznych ma to praktyczne znaczenie, ponieważ przepływ nie powinien uruchamiać się przypadkowo przy drobnych skokach ciśnienia lub pozostałościach ciśnienia w przewodzie.

Takie wykonanie dobrze sprawdza się w obwodach narażonych na zmienne obciążenie, pulsacje pompy lub chwilowe zmiany kierunku pracy odbiorników. Zawór pomaga utrzymać zamknięcie do momentu, w którym ciśnienie robocze rzeczywiście powinno otworzyć przepływ.

Praca zaworu w układzie

W kierunku roboczym ciśnienie oleju pokonuje opór sprężyny, odsuwa element zamykający od gniazda i otwiera przepływ. Po spadku ciśnienia lub przy próbie przepływu wstecznego element zamykający wraca na gniazdo, blokując cofanie cieczy hydraulicznej.

Dzięki prostej konstrukcji zawór nie wymaga zewnętrznego sterowania. Działa automatycznie na podstawie kierunku i ciśnienia przepływu. To szczególnie ważne w instalacjach, w których zawór ma pełnić funkcję niezależnego zabezpieczenia kierunku przepływu.

Zastosowanie zaworu 1 1/2" WN30

Zawór zwrotny typ S 1 1/2" WN30 4,5-350bar Ponar może być stosowany w hydraulice przemysłowej, maszynach rolniczych, urządzeniach budowlanych, większych agregatach hydraulicznych oraz instalacjach mobilnych. Sprawdzi się w liniach zasilających, przewodach powrotnych, układach zabezpieczających i obwodach, w których cofnięcie oleju mogłoby zakłócić pracę maszyny.

Wersja WN30 jest przeznaczona do większych przepływów, dlatego warto ją dobierać tam, gdzie przepływ do 300 dm³/min wymaga odpowiednio dużego przekroju zaworu. Przyłącze G1 1/2 ułatwia zastosowanie w rozbudowanych instalacjach rurowych i układach o większym wydatku pompy.

Dobór i eksploatacja

Przy doborze zaworu należy sprawdzić przyłącze G1 1/2, wielkość nominalną WN30, wymagany przepływ, ciśnienie otwarcia 4,5 bar oraz maksymalne ciśnienie robocze 350 bar. Zawór powinien być dobrany do rzeczywistego przepływu w instalacji, aby nie powodował zbędnego ograniczenia wydajności układu.

Dla prawidłowej pracy kluczowe znaczenie ma czystość oleju hydraulicznego. Zanieczyszczenia mogą pogorszyć szczelność gniazda i elementu zamykającego, dlatego układ powinien pracować z odpowiednią filtracją. Montaż należy wykonać zgodnie z kierunkiem przepływu przewidzianym w instalacji hydraulicznej.
