Zawór zwrotny typ S 1" WN20 0-350bar Ponar

Przejdź do sekcji Opinie

150,55 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1/4" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 350 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

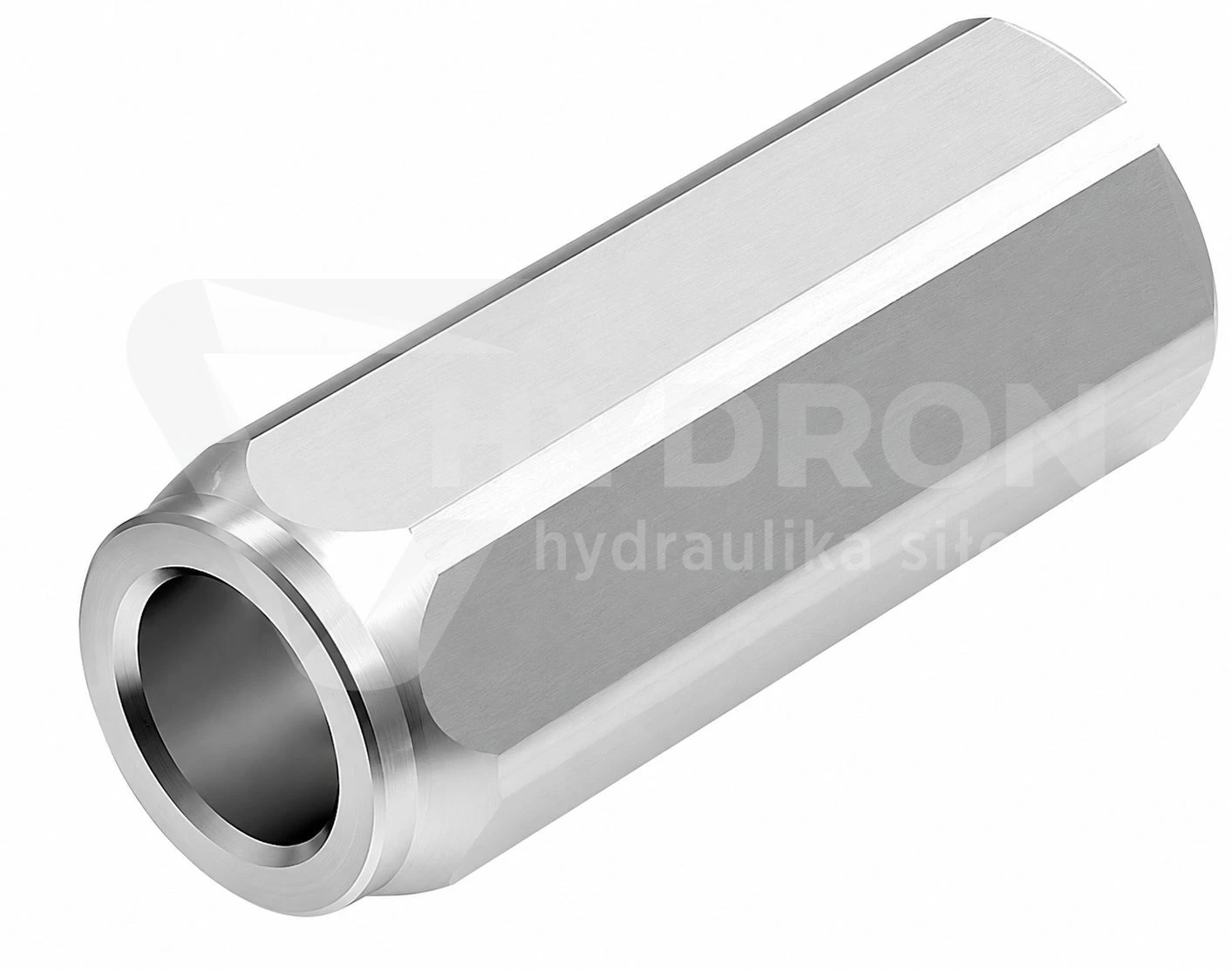

Zawór zwrotny typ S 1" WN20 0-350bar Ponar

Zawór zwrotny typ S 1" WN20 0-350bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w układach hydrauliki siłowej. Jego zadaniem jest umożliwienie przepływu cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza instalację przed cofaniem oleju, niekontrolowanym spadkiem ciśnienia i zakłóceniem pracy odbiorników hydraulicznych.

Wersja 1" WN20 posiada przyłącze gwintowe G1 i jest przeznaczona do układów o większym natężeniu przepływu niż warianty WN6, WN8, WN10 oraz WN15. Maksymalny przepływ dla tej wielkości wynosi 150 dm³/min, dlatego zawór sprawdzi się w instalacjach zasilających, powrotnych, zabezpieczających oraz w większych sekcjach hydraulicznych, gdzie wymagane jest pewne odcięcie przepływu zwrotnego.

Zapis 0-350bar oznacza dwa oddzielne parametry techniczne. Wartość 0 bar określa ciśnienie otwarcia zaworu, czyli wykonanie umożliwiające możliwie swobodny przepływ w kierunku roboczym bez dodatkowego progu ciśnieniowego. Wartość 350 bar oznacza maksymalne dopuszczalne ciśnienie pracy dla wielkości WN20. Nie jest to zawór regulowany w zakresie 0-350 bar.

Wariant z ciśnieniem otwarcia 0 bar warto stosować tam, gdzie najważniejszy jest niski opór przepływu w kierunku roboczym i szybka reakcja zaworu przy jednoczesnym zabezpieczeniu układu przed powrotem oleju. To praktyczne rozwiązanie do instalacji, w których zawór ma nie ograniczać przepływu podczas normalnej pracy, ale ma skutecznie zamknąć przepływ zwrotny.

Według karty katalogowej PONAR zawór zwrotny typ S jest przeznaczony do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Zawór może być montowany na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN20
Rozmiar przyłącza: 1"
Przyłącze hydrauliczne: G1
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0 MPa / 0 bar
Maksymalne ciśnienie pracy: 35 MPa / 350 bar
Maksymalny przepływ: 150 dm³/min

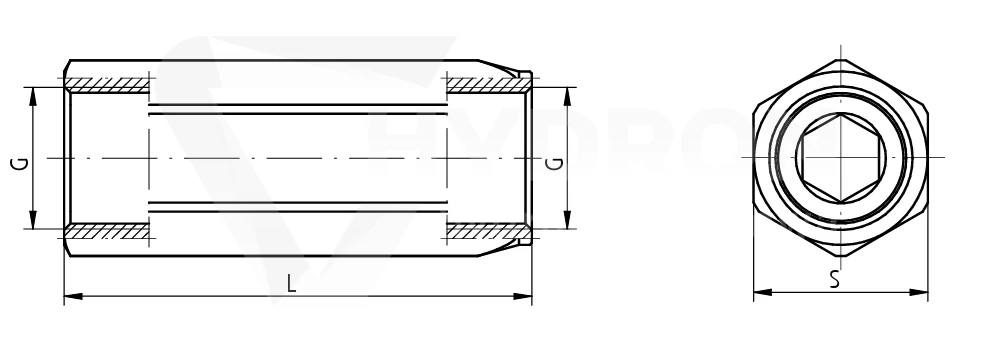

Długość L: 110 mm
Rozmiar pod klucz S: 41 mm
Masa: 0,73 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Charakterystyka działania

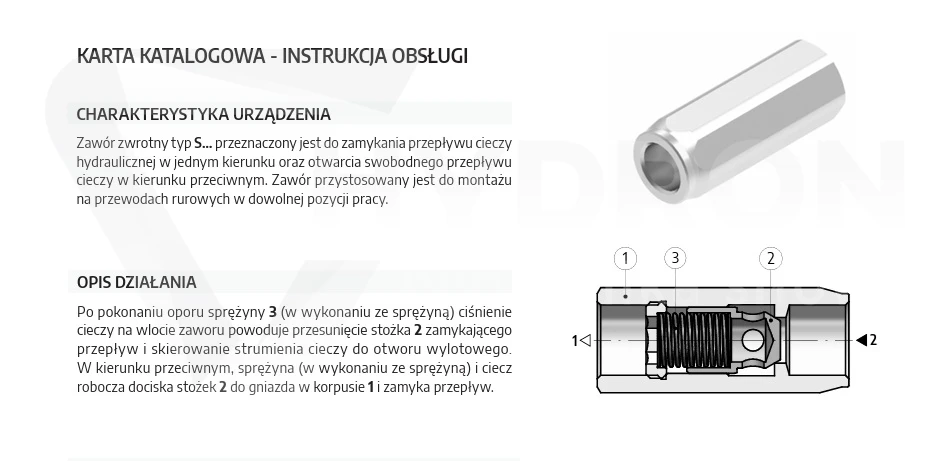

Zawór zwrotny typ S działa na zasadzie mechanicznego zamknięcia przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym ciecz hydrauliczna przepływa przez zawór, natomiast przy próbie przepływu w przeciwną stronę stożek zostaje dociśnięty do gniazda przez ciśnienie cieczy roboczej oraz element zamykający.

Wykonanie z ciśnieniem otwarcia 0 bar jest przeznaczone do pracy tam, gdzie przepływ w kierunku roboczym ma odbywać się możliwie lekko. Zawór nie tworzy dodatkowego progu otwarcia, dlatego dobrze sprawdza się w obwodach, w których liczy się przepustowość, szybka reakcja i ochrona przed przepływem wstecznym.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1" WN20 0-350bar Ponar znajduje zastosowanie w hydraulice maszyn przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających oraz w instalacjach, w których konieczne jest jednostronne blokowanie przepływu oleju.

Wariant WN20 z przyłączem G1 będzie odpowiedni tam, gdzie zawory o mniejszych przyłączach nie zapewniają wystarczającej przepustowości. Produkt można stosować do ochrony pompy, rozdzielacza, siłownika, przewodów hydraulicznych oraz innych elementów instalacji przed niekontrolowanym przepływem zwrotnym.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1, wielkość nominalną WN20, maksymalny przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego produktu kluczowe są: ciśnienie otwarcia 0 bar, maksymalny przepływ 150 dm³/min oraz dopuszczalne ciśnienie pracy do 350 bar.

Dla prawidłowej pracy zaworu ważna jest czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla układu hydraulicznego.
